Как разбирать и собирать шуруповерт Makita

Как собрать шуруповерт Makita

Собирать шуруповерт Makita необходимо в обратном порядке. В одну половинку корпуса устанавливаются редуктор, двигатель, переключатель и пластинка смены режимов. После фиксации всех элементов, необходимо установить верхнюю крышку и закрутить все винты. После всех этих манипуляций к инструменту можно подключать аккумулятор и продолжать работу.

https://youtube.com/watch?v=jK6CYPpG%2520

Всем привет. Давно пользуюсь шуруповертами, и так как с запчастями раньше было ни как, то отдавал инструмент в спец. ремонт. После последнего ремонта шурик совсем не поработал. После вскрытия и осмотра оказалось что щетки мне новые не поставили при прошлом ремонте, а даже хуже, мне воткнули старый мотор. Короче ни щетек ни ламелей не осталось.

Порылся по местным объявам и ни чего хорошего из запчастей ни нашел.Вспомнил что в гараже валяется Хитачи, и точно помню что сгорела кнопка.Ремонтировать его не имеет смысла, хотя и жаль шуруповерт.

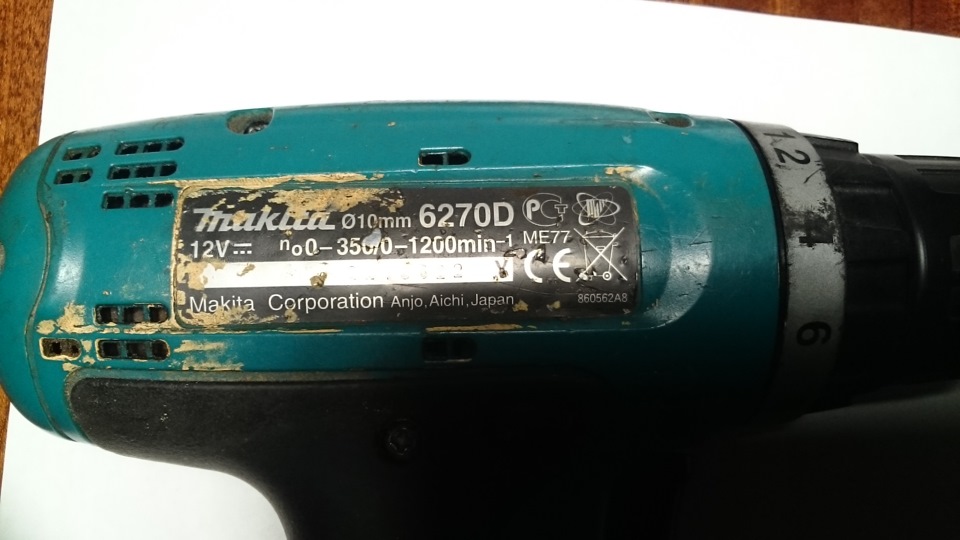

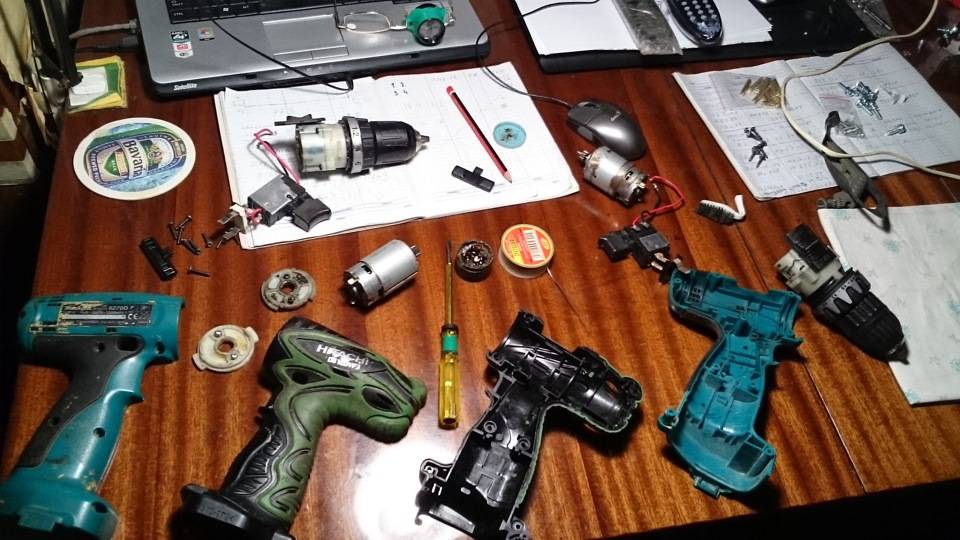

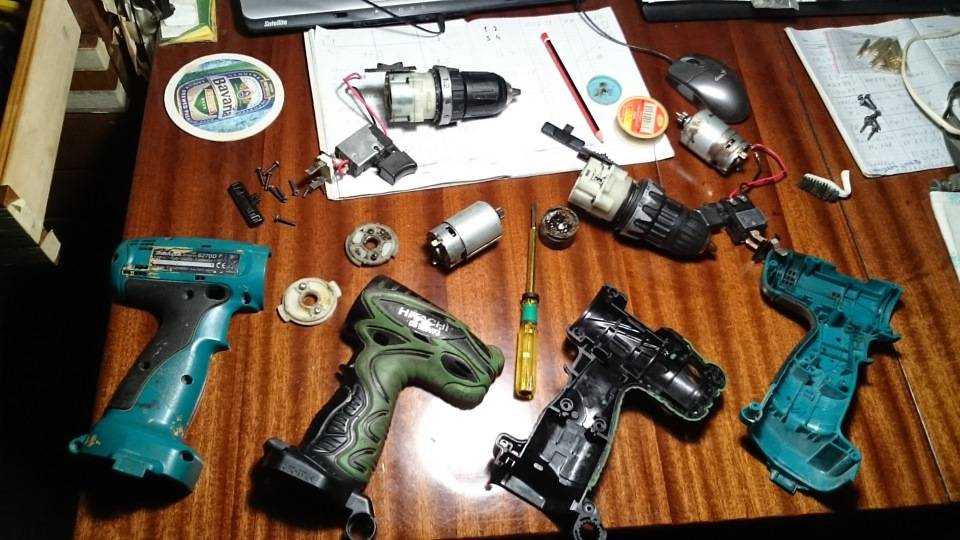

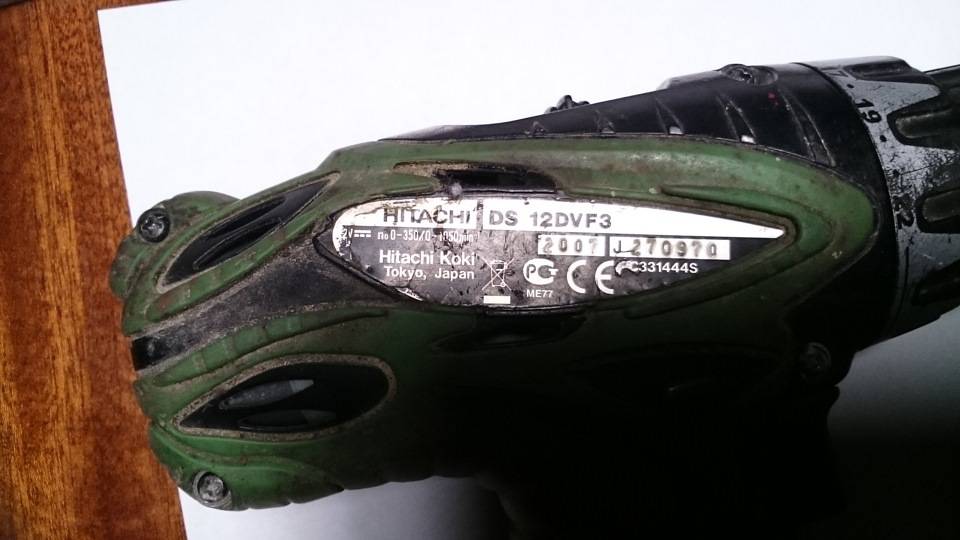

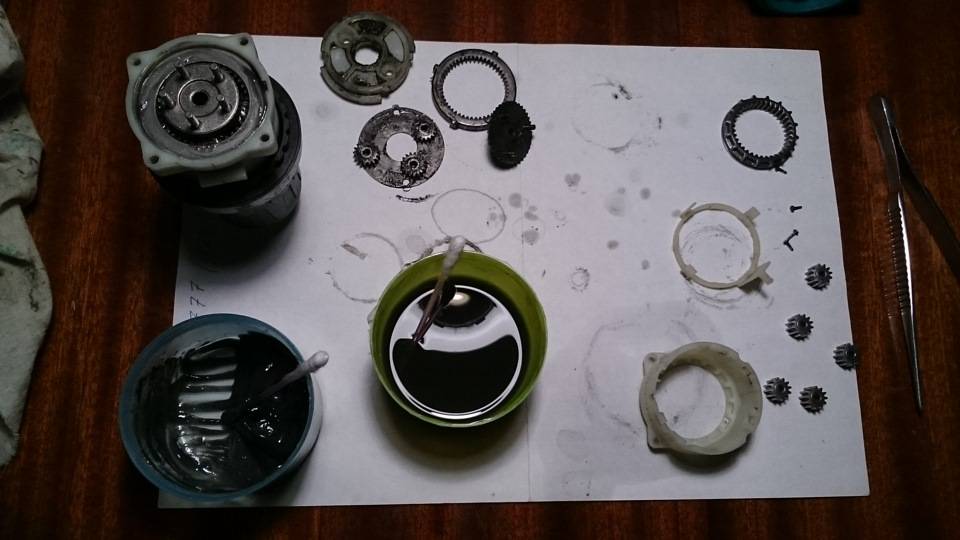

Шестеренки переставил, моторы перепаял, теперь надо промыть редуктор и все смазать.

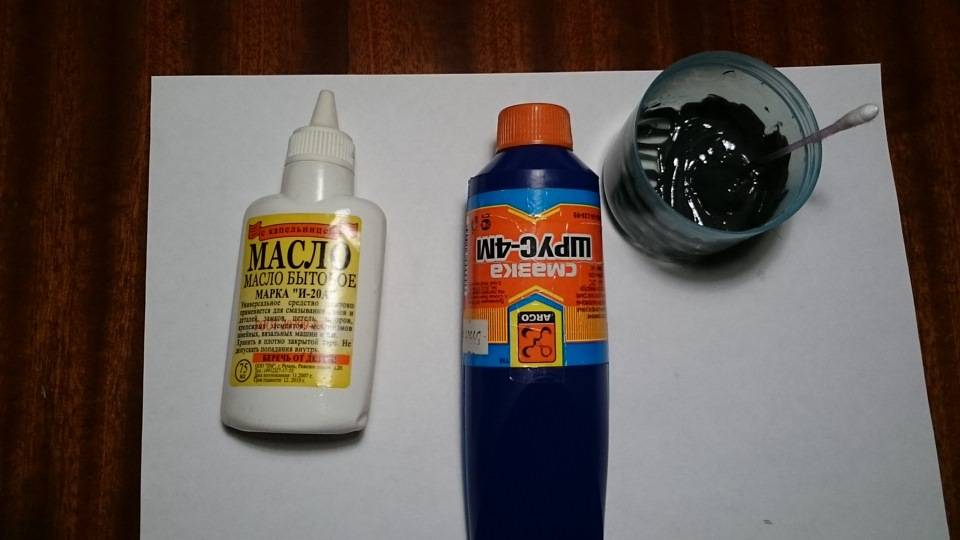

Смазка макитовская очень дорогая, да и не купить ее у нас, по этому пользуюсь шрусом разбавленым маслом.

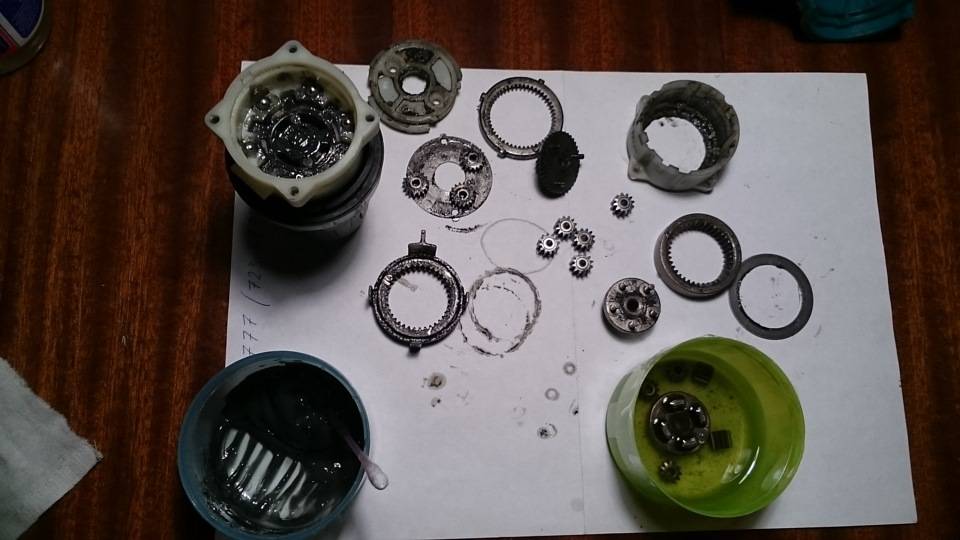

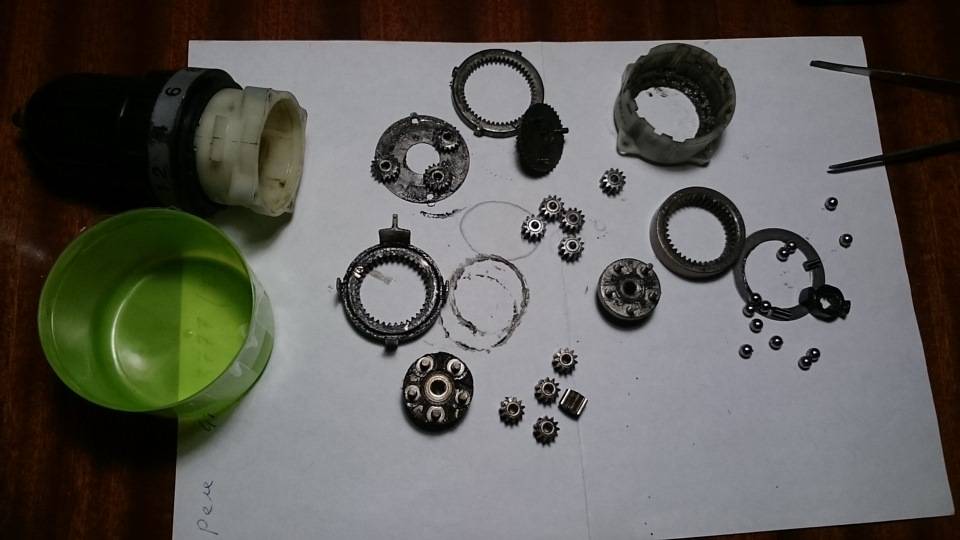

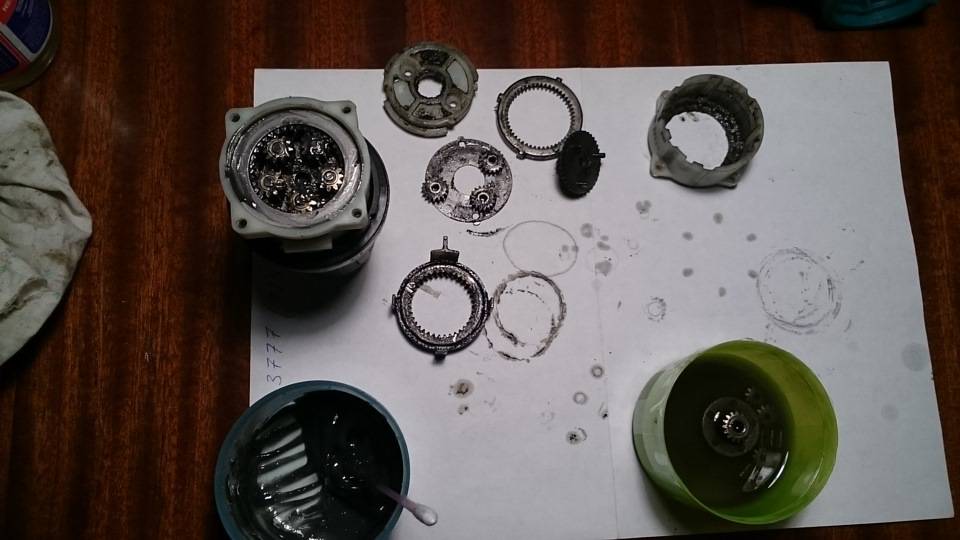

Все промываем бензином и смазывая собираем.

Все работает как и раньше.

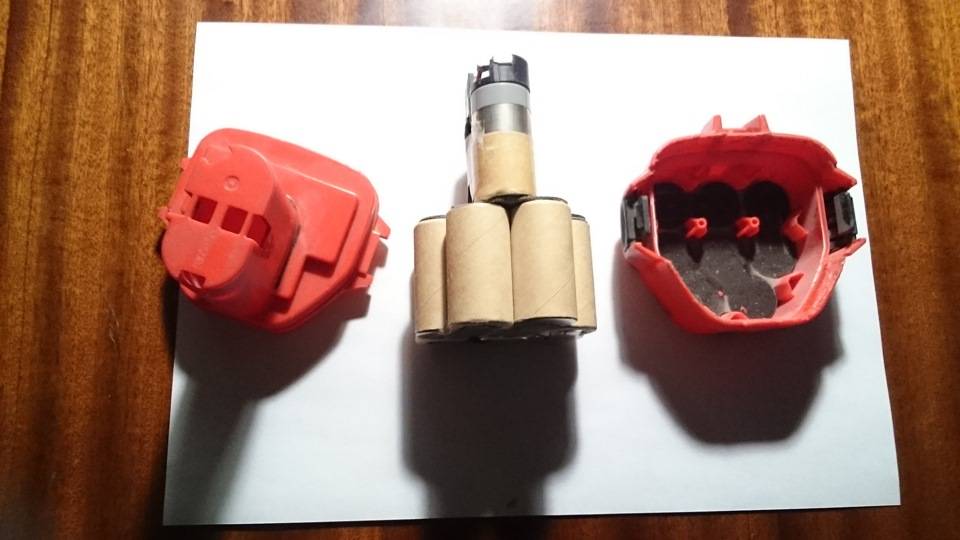

Аккумуляторы раньше перепаивал

но сейчас новый дешевле, чем отдельно батарейки стоят.

Вроде ни чего нового, но…

Всем хорошего настроения.

Неисправность механической части отвертки

Нижеследующее может указывать на неисправность механической части отвертки:

при работе прибор производит посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и патрон патрона;
отвертка Он включается, но его дальнейшая работа невозможна из-за заклинивания.

Причинами «посторонних» звуков во время работы инструмента могут быть износ гильз или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Анкер должен легко вращаться, без трения и искажения. При необходимости эти предметы можно приобрести в магазине и заменить на себя.

Наиболее частыми недостатками редуктора являются:

кривизна вала редуктора;
износ рабочей поверхности зубчатых колес;
износ подшипника и / или подшипника вала редуктора;
сломанный штырь, на который подключен спутник.

В любом случае требуется замена дефектные детали редуктора. Все описанные действия требуют внимания и последовательности при разборке и сборке отвертки. Показав данные качества, вы можете самостоятельно отремонтировать отвертку Interskol своими руками или любым другим, и только в некоторых случаях прибегать к помощи сервисного центра.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

кнопки пуска;
кнопки реверса;
кнопки переключения скорости оборотов;
кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Неисправности шуруповерта «Макита»

Наиболее частые поломки шуруповерта фирмы «Макита» следующие:

Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.

Возможности и принцип действия

Шуруповерт можно рассматривать как усовершенствованную электродрель. От классической дрели его отличают три особенности:

ограничитель крутящего момента;
реверс;
батарейное питание.

Первые две являются основными, бывают и сетевые шуруповерты. Главное назначение инструмента: быстрое заворачивание винтов. Для любого винта: с метрической резьбой или шурупа, или самореза, определена такая характеристика, как момент затяжки. Обычно он измеряется в Ньютонах на метр и практически это можно представить как гаечный ключ длиной 10 см, с усилием затяжки около 1 кг.

Обычно усилие шуруповертов ограничено величиной 2-2.5 Н*м. Этого достаточно для надежной затяжки большинства винтов, которые встречаются в повседневной практике в разных сферах: промышленность, строительство, ремонт техники, домашнее хозяйство. Ограничитель крутящего момента (трещотка) предохраняет заворачиваемые винты от поломок.

Шуруповерты решают и обратную задачу: вывертывание винтов и саморезов, благодаря реверсу. Наконец, батарейное питание с возможностью быстрой замены батарей увеличивает удобство и значительно повышает производительность труда. При работе от батарей персоналу нет необходимости переносить кабели и передвигаться с постоянной оглядкой на их расположение и длину.

Как разобрать аккумуляторную батарею + (Видео)

Отсоединить шурупы на дне коробки.
Открыть коробку.
Проверить и отбраковать составляющие.
Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Шуруповерт «Макита»

Описание, общая информация

производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

Рычаг переключения
Узел корпуса
Фирменная табличка
Винт
Пружина
Рычаг переключения реверса
Кнопка пуска
Контактная клемма
Винт
Быстрозажимной патрон
Редуктор в сборе
Электродвигатель
Винт
Узел корпуса
Зарядный узел
Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

Съемный аккумулятор
Обрезиненная рукоятка ручки
Мощный электродвигатель
Металлический планетарный редуктор
Кнопка плавного пуска
Кнопка переключения реверса
Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

открутить винты крепления корпуса;
снять составной механизм кнопки пуска;
снять электродвигатель вместе с редуктором;
отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Схема 1

На схеме представлены:

Рычаг переключения
Узел корпуса
Фирменная табличка
Винт
Пружина
Рычаг переключения реверса
Кнопка запуска
Контактная клемма
Винт
Быстрозажимной патрон
Редуктор в сборе
Электродвигатель
Винт
Узел корпуса
Зарядный узел
Аккумулятор

Читайте так же

Современный шуруповерт является сверхтехнологичным устройством. Принципиальные элементы конструкции:

Съемный аккумулятор
Обрезиненная ручка ручки
Мощнейший электродвигатель
Железный планетарный редуктор
Кнопка плавного запуска
Кнопка переключения реверса
Регулятор вращающего момента

Это главные составляющие конструкции шуруповерта, которые входят в базисную комплектацию хоть какой модели шуруповерта.

Демонтаж быстрозажимного патрона

Еще одним узлом, требующим пристального внимания, является быстрозажимной патрон. Бывает, что он тоже выходит из строя. Ремонт заключается в его замене. Чтобы снять быстрозажимное устройство, нужно выкрутить винт внутри патрона

Следует обратить внимание, что винт с левой резьбой, поэтому его нужно откручивать, вращая по часовой стрелке

Затем в патрон вставляется шестигранный ключ короткой стороной, зажимается и резким ударом молотка срывается с резьбы. После этого его по резьбе откручивают руками. Она обычная, правая.

Ознакомившись со статьей, можно сделать вывод, что самые лучшие шуруповерты для использования в домашнем хозяйстве – инструменты производства компании Bosch. Они практически не выходят из строя. Главная их проблема – это закономерный износ вследствие длительной эксплуатации или небрежного отношения.

Аккумуляторная банка: устранение неисправностей

Выявить повреждение аккумуляторной батареи несложно. Достаточно измерить ее напряжение после полной зарядки. Величина напряжения на одной банке равняется 1,3 вольта – напряжение полностью заряженной батареи из 12 банок должно соответствовать 15,6–15,7 вольта. Если напряжение недостаточное, это сигнал к дальнейшей проверке аккумулятора:

Для этого необходимо раскрутить винты крепления на корпусе и достать кассету с банками.
Визуально осмотреть гальванические элементы на предмет наличия окислений и разрушений.
Затем нужно измерить напряжение на каждой банке. Если на одной или нескольких напряжение отсутствует, то они подлежат немедленной замене.

Вооружившись паяльником, необходимо убрать все, что может помешать убрать пробитую банку: плюсовой провод и температурный датчик. Во избежание короткого замыкания силовой провод лучше изолировать.
Теперь нужно отсоединить пластины, приваренные к аккумулятору, выровнять их для более надежного контакта.
После этого нужно залудить контакты. Чтобы сократить время и температуру нагрева, целесообразно использовать флюс Ф38м. Его в небольшом количестве наносят на контактную пластину и добавляют жидкий припой. Растекаясь по поверхности, он залуживает контакт. Сделать это нужно с обеих сторон на верхней и нижней контактных пластинах.
После этого нужно подготовить саму банку аккумулятора. В месте ее соприкосновения с контактом нанести флюс. Пластину с разогретым припоем необходимо прижать к банке в верхнем торце. И так же нужно поступить с нижним контактом.
После этого необходимо восстановить датчик температуры и плюсовой контакт. Затем приступить к сборке отремонтированного аккумулятора.

Ремонт редуктора шуруповерта «Makita» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

READ Переделка Зарядного Устройства Шуруповерта Makita

Разборка шуруповерта «Makita»

открутить винты крепления корпуса;
снять составной механизм кнопки пуска;
снять электродвигатель вместе с редуктором;
отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

Не врубается шуруповерт. Здесь ну что же что остается сделать нашему клиенту ясно. Сперва необходимо оглядеть аккумулятор, кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
Не работает регулятор оборотов. В данном случае обороты будут или повсевременно понижены, или повсевременно завышены. Тут будут виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Читать также: Круг для резки алюминия

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов , рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.
