Как пользоваться станком для заточки цепей бензопил

Что представляет собой ручной станок для заточки цепей бензопил

Станок ручной для заточки цепей представлен небольшим механическим приспособлением, которое крепится на шине пилы. Такая станина с напильником необходимого диаметра характеризуется несколькими вариантами регулировок для выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр для затачивания звеньев.

Станок ручной для заточки цепей бензопил может использоваться в местах, где нет доступа к электричеству. Он характеризуется универсальностью, небольшим весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, низкой стоимостью. К тому же механический станок минимально стачивает кромку звена, благодаря чему значительно увеличивается ресурс эксплуатации бензопилы.

Из недостатков можно выделить неточность угла заточки

К тому же при выполнении работ оператор должен выполнять счет количества рабочих проходов напильника, что важно для равномерного стачивания зубьев. В противном случае из-за разных размеров зубцов будет ухудшаться качество реза цепи бензопилы

В местах, где нет доступа к электричеству для заточки цепей бензопил используется ручной станок

Выполнение заточки цепи ручным оборудованием требует определенных навыков и сноровки. Здесь следует полагаться на интуицию и глазомер. Во время выполнения работ требуется охлаждать сжатым воздухом цепь, а по окончании ее необходимо погрузить в машинное масло.

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;

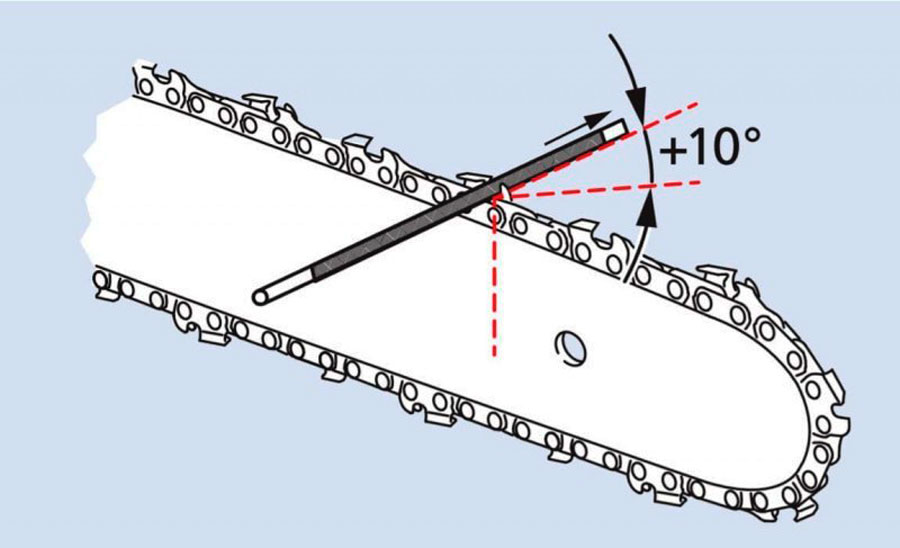

• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

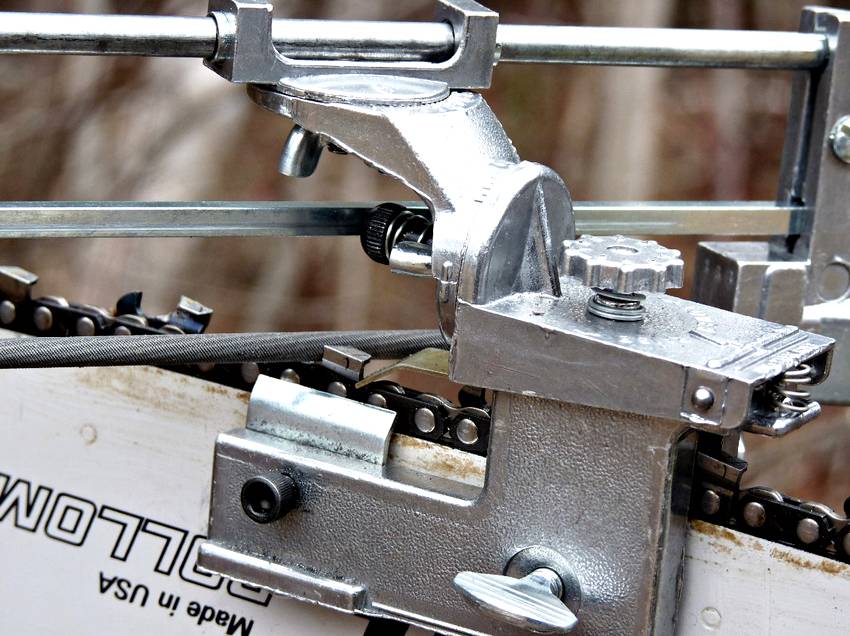

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Станки для заточки цепей бензопил

Различные заточные устройства для режущих цепей наиболее востребованы в лесозаготовительной, деревообрабатывающей, строительной отраслях. Их закупают не только предприятия, но и специализированные магазины, ремонтные мастерские, домашние хозяйства.

Внешне станок для заточки похож на обычную отрезную пилу, только отрезной диск заменен на шлифовальный. В конструкцию входит основание с крепежной частью для цепи и подвесной рабочей головкой.

Принцип работы этого устройства таков: цепь закрепляют в зажимных тисках на опоре, а затачивающий диск в порядке очередности подводится к зубьям. Каждый зуб обрабатывается отдельно, но происходит это довольно быстро.

На станке можно не только вернуть зубьям остроту, но и выправить цепь. Для этого следует взять наименьший зуб как образец и подогнать под его высоту оставшиеся по всей длине полотна. Одинаковый размер позволит при работе равномерно распределить нагрузку на цепь и предотвратить появление разрывов на более слабых участках.

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

• простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
• ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
• низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

Возможные последствия плохой заточки

Одна из главных задач владельца бензопилы заключается в поддержании инструмента в оптимальном рабочем состоянии. Сюда входят и мероприятия по заточке цепей.

Если игнорировать характерные признаки износа, когда острота зубьев заметно снизилась, это ведёт к следующим возможным последствиям:

• спилы будут получаться кривыми и неровными;
• двигатель и другие элементы испытывают повышенную нагрузку;
• невозможность добиться среза точно по намеченному контуру;
• увеличенный расход топлива и масла;
• снижение эксплуатационного срока оборудования;
• преждевременный выход из строя шины и двигателя.

Как видите, плохо заточенная цепь может стать причиной для покупки новой бензопилы. Причём делать это придётся против желания владельца.

Критерии выбора

Некоторые автоматические станки обладают полезными функциями, которые нельзя встретить у механических представителей. Например:

• Система самостоятельной фиксации тисков;
• Контроль натяжения;
• Устройства для проведения влажной шлифовки;
• Качественное охлаждение цепей;
• Наличие защитных кожухов, что снижает риск возникновения травм.

Кроме бензопилы, станки можно использовать для заточки других садовых инструментов, эффективность все равно сохранится на высоком уровне.

Одним из главных показателей является диаметр шлифовального круга, его важно учитывать при покупке точильного станка. От этого значения зависит сфера применение прибора, для дачного участка подойдут изделия до 115 мм, в то время как на промышленных предприятиях диаметр не должен быть ниже 400 мм

Знание этого нюанса позволит человеку сэкономить деньги.

Оптимальная скорость вращения диска – от 3000 до 7500 оборотов в минуту. Если человек не планирует каждую неделю использовать прибор, то необходимо выбирать изделия мощностью до 200 Вт. Брать приборы с 500 Вт не рекомендуется, так как от этого повышаются затраты на электричество. Кроме того, подобные конструкции больше предназначены для заводской эксплуатации.

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

1. Ручная
2. Станочная
3. С использованием УШМ
4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Отличительные черты автоматических станков для заточки цепей

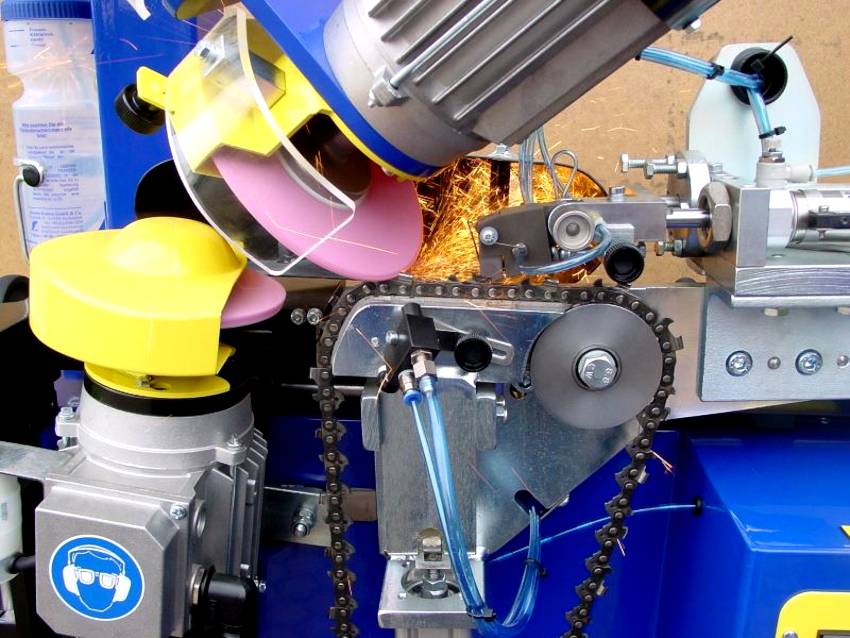

Заточка цепи бензопилы на полностью автоматическом станке выполняется без непосредственного участия человека. Данный тип оборудования имеет полностью профессиональное назначение и используется на крупных лесозаготовительных предприятиях. Его целесообразно применять в ремонтных мастерских, для которых присущи большие объемы заточных работ. Станок для заточки дисковых пил с твердосплавной напайкой представлен только в автоматическом исполнении.

Цепь бензопилы устанавливается на станок вручную. Далее выполняется настройка определенных параметров и запуск устройства для работы. Рабочие органы перемещаются при помощи гидравлических приводов, которыми управляет контролер. Заточка цепи осуществляется двумя головками одновременно. Для режущего зуба используется верхний элемент, а нижний служит ограничителем глубины реза.

После установки цени на станок вручную, заточка происходит полностью в автоматическом режиме

Автоматические станки для заточки цепей бензопил характеризуются универсальностью, надежностью, долговечностью, высоким качеством и скоростью работы, повышенным уровнем безопасности. Главным недостатком является высокая стоимость такого оборудования, что неоправданно для частного использования. Такие профессиональные станки для заточки цепей бензопил обеспечивают также стандартную доводку каждого пильного звена без учета степени износа элемента по единому шаблону, что может негативно отразиться на периоде дальнейшей эксплуатации рабочей части пилы.

Правка цепи заточным станком

Правка цепи заточным станком одна из самых удобных, быстрых и качественных в домашних условиях. Правда придется приобрести станочек, который стоит порядка 2000 — 3000 рублей, но зато забудете про проблемы с цепями.

У заточных станков имеется держатель (1) цепи с блокиратором, с помощью которого можно зафиксировать цепь. Также он позволяет выставить горизонтальный угол заточки цепи в диапазоне от 0° до 40°. Укладываем на него цепь и выставляем нужный нам угол. Затем с помощью рычага (2) регулируем угол наклона точильного круга, то есть под каким углом он будет заходить под зуб. Перед началом пиления опускаем диск на цепь и устанавливаем ограничитель (4) в нужном положении, чтобы во время работы не опустить сильнее и не распилить цепь. Точим каждый правый зуб, затем разворачиваем держатель с цепью на 180° и точим каждый левый зуб.

Преимущество данного способа в том, что точить сможет даже неопытный оператор. Также у станка есть защитный кожух (3), который предотвратит травмирование во время работы. Однако, как мы уже говорили, придется немного потратиться на приобретение станка. Если нужна хорошая модель, но не хотите переплачивать за именитые бренды, возьмите Champion C2001, который на сегодняшний день является лучшим среди бюджетных.

Виды станков

Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра. Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.

Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать.

Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.

В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

1. Высокая скорость заточки.
2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
3. Идеальный угол заточки и возможность его регулировки.
4. Полная или частичная автоматизация процесса.
5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

1. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
2. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
3. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

Преимущества ручного

В тех местах, где нет электричества, а соответственно нет возможности затачивать цепь при помощи электрического станка, целесообразно использовать ручной станок для правки цепей.

Он тоже имеет свои преимущества:

1. Низкая стоимость по сравнению с электрическими моделями.
2. Универсальность (в приспособление можно устанавливать напильник любого диаметра).
3. Габариты и вес (станок небольшой, при его транспортировке не возникает проблем).
4. Полная автономность, для его работы не требуется источника питания, он полностью механический.
5. Отсутствие риска перегрева металла при заточке.
6. Возможность правки цепи с минимальным стачиванием кромки зуба, что значительно увеличивает её ресурс.

Основным отрицательным моментом при использовании ручного станка является то, что угол заточки выдерживается не идеально.

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Как заточить цепь на бензопилу в домашних условиях: полезные советы

Прежде чем приступить к заточке цепи на станке, следует подробно изучить технологическую инструкцию по работе с инструментом. На бензопиле следует ослабить винт зажима и снять цепь. Далее пильный элемент под определенным углом устанавливается на посадочное место, которое расположено на основании. Звенья цепи бензопилы должны быть обращены в сторону круга.

Угол заточки может находиться в пределах 0-30 градусов. Устройство следует зафиксировать в недвижимом положении при помощи винта регулировки зажима. Для каждого изделия угол подбирается индивидуально. Для этого используется специальная шкала и поворотный элемент конструкции. Выбор делается по самому мелкому зубцу. Первым делом затачивается именно он. Затем по установленным настройкам осуществляется обработка остальных звеньев.

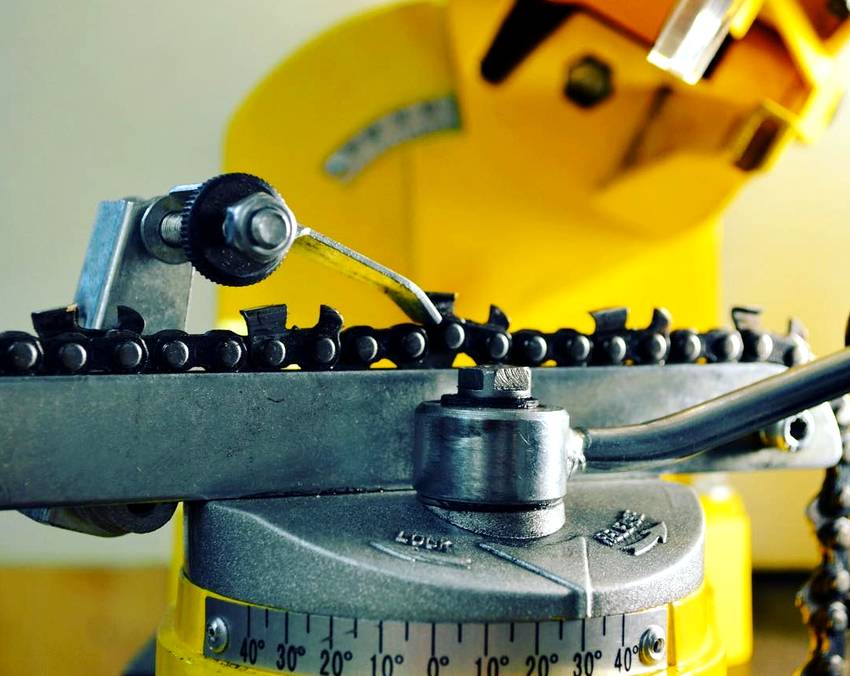

С помощью специальной шкалы и поворотного механизма угол заточки для каждого изделия подбирается индивидуально

Затем необходимо точно совместить шлифовальный диск с кромкой зубьев. Станок включается в работу, и производится заточка цепи. Процесс выполняется последовательно для каждого элемента рабочей режущей части бензопилы либо через один зуб. Второй вариант является более быстрым и удобным. После окончания процесса станок требуется отключить от питания и ослабить винт регулировки натяжения цепи.

Статья по теме:

После выполнения на станке заточки цепь бензопилы необходимо охладить. Для этого ее следует обдуть прохладным воздухом. Затем цепь перед установкой на бензопилу смазывается маслом. Обе последние манипуляции способны в значительной степени продлить срок эксплуатации пильного элемента.

Автоматические

Автоматический станок для заточки цепей, вещь достаточно дорогая. По этой причине, их используют преимущественно крупные сервисные центры или предприятия, специализирующиеся на промышленной заготовке леса, имеющие большое количество цепных пил на вооружении.

Останавливаться подробнее на технических характеристиках и принципе работы такого станка нет смысла, т. к. в зависимости от модели, принцип работы может различаться. Для наглядности предлагаем вам посмотреть видео обзор автоматического заточного станка.
