Как перемотать якорь болгарки в домашних условиях

Меры предосторожности

Соблюдение мер предосторожности гарантирует исправность всех узлов болгарки в течение продолжительного периода работы:

не допускать перегрева электродвигателя, графитовых щеток, не превышать допустимую нагрузку на шлифмашину;
использовать сменные режущие круги соответствующего диаметра;
предотвращать попадание внутрь корпуса УШМ грязи, песка, влаги и посторонних предметов;
следить за состоянием смазочной массы в редукторе и подшипниках – ее недостаток или выгорание приведут к повышению нагрузки на электрическую часть инструмента;
избегать работы в перегруженной сети, например, при работающем сварочном аппарате.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Обрыв токопроводников.
Межвитковое замыкание.
Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
Распайка коллекторных выводов.
Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

визуально;
мультиметром;
лампочкой;
специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

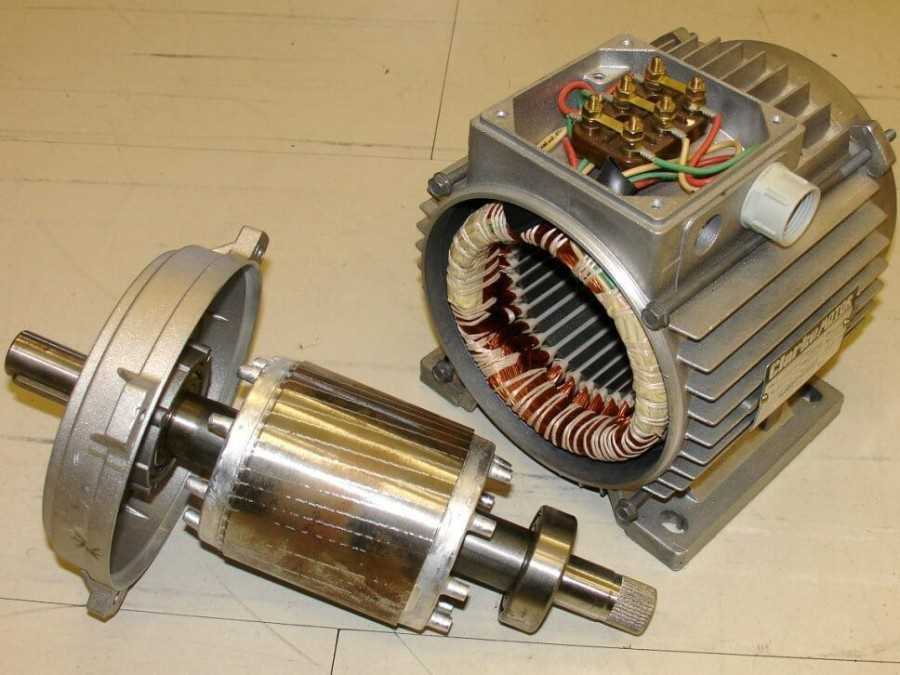

Стоимость и сроки работ

Практически любое промышленное предприятие или небольшое производство находятся в прямой зависимости от работы электродвигателей. И для того, чтобы выход агрегата из строя не привел к простою и дополнительным затратам, мы предлагаем вам квалифицированную помощь в обслуживании и ремонте эл двигателей.

Цены указаны с учетом НДС (в рублях)

кВт	3000об/м	1500об/м	1000обм	750об/м
До1,1	3342	3680	4185	4477
1,5	3718	4106	4706	5236
2,2	4173	4686	5581	5875
3	5224	5631	5900	6616
4	5736	6163	6317	7150
5,5	6540	7236	8211	8516
7,5	7554	8358	10079	10820
11	11741	12171	14258	15055
15	17655	18852	21357	21653
18,5	20561	21908	24565	25375
22	23445	25192	27971	28155
30	25142	25738	31776	33117
37	31539	32629	36702	37228
45	38865	41657	44651	47131
55	45577	47743	49791	50453
75	52137	60435	62577	63866
90	66457	67749	71182	74970
110	82099	87081	88731	89774
132	106693	108209	108691	110513
160	111645	114701	116659	117046
200	166962	173308	176613
250	180184	182891

У нас вы найдете доступные цены на ремонт роторов электродвигателей, а также получите гарантии качества на все виды услуг. Узнать стоимость интересующих вас работ вы можете как самостоятельно, воспользовавшись прайсом на нашем сайте, так и при общении с инженером компании по телефону или почте.

Однако узнать, сколько стоит ремонт ротора, вы сможете только после выезда нашего специалиста диагностики и оценки сложности работ.

Если Вам необходим ремонт ротора электродвигателя в Балашихе — доставка в ремонт и обратно по городскому округу Балашиха транспортом нашей компании бесплатная.

Как перемотать якорь электродвигателя в домашних условиях

Прежде чем приступать к ремонту, подготовьте инструменты и материалы:

мультиметр. Если его нет, то понадобится индикатор напряжения, мегомметр и лампочка на 12 В с мощностью 30–40 Вт;
новую обмотку. Диаметр жилы должен быть идентичен диаметру старой обмотки;
паяльник;
диэлектрический картон толщиной 0,3 мм;
лак или эпоксидную смолу;
моток толстых хлопчатобумажных нитей;
наждачную бумагу.

Чтобы не делать лишнюю работу, важно правильно выявить причину поломки техники. Для этого осмотрите инструмент и проверьте, поступает ли ток на коллектор и кнопку пуска, при помощи мультиметра или индикатора. Если все в порядке, то нужно осмотреть прибор изнутри

Если все в порядке, то нужно осмотреть прибор изнутри.

Диагностика двигателя

Отключите инструмент от питания, и разберите корпус. Понюхайте ротор. Если произошло межвитковое замыкание, то изоляционное покрытие оплавляется и источает резкий запах.

Когда внешних признаков неисправности нет, стоит проверить ламели якоря мультиметром. Переключите прибор в режим омметра, и выставьте диапазон в 200 Ом. Двумя щупами «прозвоните» соседние ламели. Смена сопротивления свидетельствует о поломке в катушке.

Омметр можно заменить лампочкой. Подключите плюс и минус клеммы на вилку прибора, а в разрыв поставьте лампу. Вращайте вал якоря рукой. Если лампочка «моргает», значит, произошло межвитковое замыкание. Лампа не горит? Значит, произошел обрыв цепи или отсутствует сопротивление в одной из ламелей.

Замена обмотки и новая изоляция предотвратят перегорание двигателя. Чтобы продлить срок эксплуатации электродвигателя, перемотку ротора рекомендуется проводить не реже чем раз в два года.

Инструкция: как перемотать обмотку якоря

Перед перемоткой нужно зафиксировать основные показатели двигателя. Посчитайте и запишите: количество пазов якоря и ламелей коллектора. Определите шаг намотки. Наиболее распространенный шаг 1–6 — когда катушка укладывается в начальный паз, затем в 7 и закрепляется на 1 пазу.

В некоторых заводских обмотках применяется сброс вправо или влево. Например, при намотке и сбросе вправо, катушка уходит вправо от начального паза. Так, при количестве пазов якоря 12, шаге намотки 1–6 и сбросе вправо, обмотка закладывается в 1 паз, затем в 8 и после намотки нужного количества витков, закрепляется во 2 пазу. Все это нужно учесть. В противном случае обмотка будет уложена неверно, что негативно скажется на направлении вращения.

Перемотка якоря электродвигателя своими руками займет порядка 4 часов. Чтобы при сборке не возникло сложностей, рекомендуется фотографировать исходное расположение деталей, во время каждого этапа работы:

Определение направления и начального паза намотки. Найдите на обмотке катушку, которая не перекрыта другими. Это последняя катушка. Если укладка обмотки идет вправо, значит, начальный паз расположен правее левой стороны последней катушки. С него и нужно начинать укладывать проводник. Так перемотка якоря будет максимально приближена к заводским условиям. Отметьте паз маркером. При исходной симметричной намотке, катушки укладываются попарно, поэтому последних катушек и начальных пазов тоже два. Выявляют их также

Чтобы поиск пазов не вызвал затруднений, обратите внимание на изображение:

Подсчет витков. Нужно определить количество витков в пазу (W) и в катушке обмотки (K)

Отделите верхнюю катушку и подсчитайте витки. При необходимости, катушку обжигают в пламени горелки. Нюанс подсчета в том, что количество витков отдельной катушки в пазу зависит от соотношения числа ламелей коллектора к количеству пазов якоря. Например, в последней катушке 60 витков (W), в якоре 12 пазов, а ламелей коллектора 36. Тогда значение К будет 10 (606), где 6 – соотношение пазов к ламелям, умноженное на 2. Подготовка коллектора. Снимать его не нужно. Измерьте сопротивление между ламелями и корпусом. Для этого воспользуйтесь мегомметром или переведите мультиметр в соответствующий режим. Минимальное сопротивление – 200 кОм, максимальное – 0,25 МОм. Демонтаж старого проводника. Аккуратно, не повреждая корпус якоря, удалите старую обмотку. Зачистка пазов и корпуса якоря. Весь нагар и заусенцы, нужно отшлифовать наждачной бумагой. Изготовление гильз для якоря. Из диэлектрического картона нарежьте прямоугольники в соответствие с размером пазов якоря. Перемотка. Внимательно просмотрите все записи, сделанные при подготовке к ремонту. Схема перемотки якоря своими руками должна полностью соответствовать заводской. Конец новой обмотки припаивается к окончанию ламели. Провод нужно укладывать с начального паза, соблюдая шаг и сброс обмотки.

Как перемотать в домашних условиях?

При нарушении целостности обмотки ротора ее нужно аккуратно удалить, используя плоскогубцы, ножовку по металлу, зубило, кусачки – все необходимые инструменты. Избегать повреждения контактов коллектора, железного основания обмотки и вала якоря. Перед удалением выяснить какова схема намотки и зафиксировать этот факт на бумаге. В процессе следовать составленной схеме направления обмотки.

Обмоточная проволока укладывается в специальные пазы в железном основании. Нужно посчитать, сколько проводников в каждом пазу и на основе этого вычислить количество витков. В стандартном варианте их должно быть 2000 – 2300. В пазы вставляются картонные пластины, изолирующие обмотку от контакта с железным основанием. Затем производится намотка проволоки, концы которой припаиваются к контактам коллектора по завершении.

Перед пропиткой новой обмотки необходимо прозвонить ее мультиметром или тестером, для того чтобы исключить наличие пробоя. Если таковой отсутствует, якорь отправляется в духовку на прогрев. Разогретая обмотка ротора пропитывается эпоксидной смолой. Для лучшего ее протекания сквозь проволоку якорь держится под наклоном.

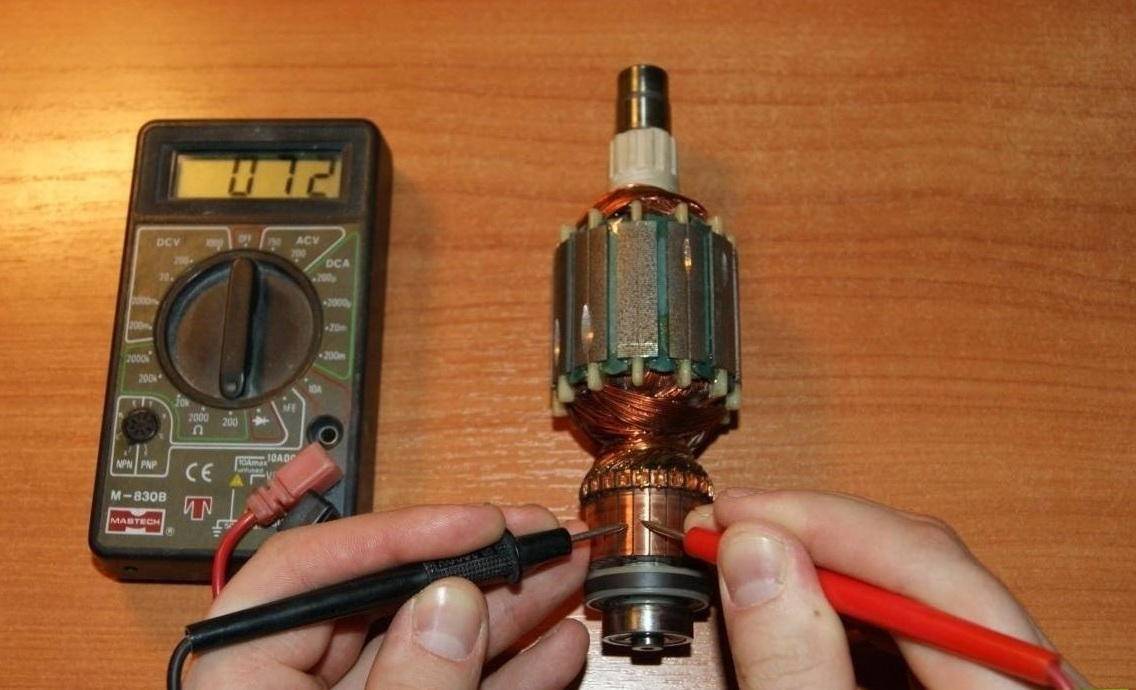

Как проверить с помощью мультиметра

Диагностика обмотки якоря мультиметром

Как проверить ротор болгарки с помощью лампочки

Возьмите два провода и соедините их с лампой.
На минусовом проводе сделайте разрыв.
Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Причины поломки

Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:

выход за рамки допустимого времени непрерывной работы;
отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
превышение параметров нагрузки;
механические повреждения;
работа в момент перепадов напряжения.

Данные причины могут привести к возникновению следующих неисправностей якоря:

оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
пробой в слабых точках обмотки, вызванный перегрузкой;
искривление или нарушение баланса якорного вала;
короткое замыкание или возникновение нагара на ламелях.

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

ход якоря должен быть свободным;
отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
отсутствие изношенных или выгоревших пластинок;
пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
разрыв питающего контура;
замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Как проверить статор на межвитковое замыкание мультиметром

Якорь, это та деталь, на которой чаще всего скапливается большое количество грязи. Если у болгарки появились неисправности, их можно выявить, самостоятельно используя мультиметр или другими словами амперметр.

Проверка начинается с того, что нужно найти неисправный компонент. Если ваш аппарат полностью вышел из строя, это может быть свидетельством рассыпанию щеток или разрушенного слоя диэлектрика, который находится между пластин. Если вы наблюдаете внутри искрение, это значит, что в болгарке повредились токосъемники.

Проверка статора на межвитковое замыкание мультиметром не потребует много времени

Не зависимо от того какой результат вы получите при обследовании, нужно проверить сопротивление. Оно должно быть одинаковым для каждого из замеров.

Обратите внимание на щетки, их износ должен быт одинаковым, а при наличии царапин их нужно обязательно заменить на новые. Если же вы не обнаружили неисправностей, то нужно произвести замер сопротивления у ламели и катушки

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
Отвёртки, гаечные ключи.
Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
Выкручиваются 4 винта, крепящие корпус редуктора.
Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

На вал якоря устанавливается диск фиксации.
Методом напрессовки устанавливается подшипник.
Насаживается малая шестерня и фиксируется стопорным кольцом.
Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
Закручиваются болты крепления редуктора.
Якорь с редуктором вставляется в корпус болгарки и фиксируется.
Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Первые два с половиной “блина” — комом.Мотать начал по другой (симметричной, приведенной выше схемы), посчитав — что там картинка размотки последней катушки, а первая должна мотаться в обратную сторону.Мотал проводом от петли размагчивания телевизора.Но, с петлёй легко распустить не получилось, надо было карусель делать и начал распутывать на две катушки).Ну, а раз две примерно одинаковые получились, то решил мотать двуххордовую с двух концов двумя отдельными проводами.В общем, не понятно, чем мозги были заняты (терпение и усидчивость — никогда не были моими достоинствами), но намотал чёрти что — и по количеству витков в полуобмотках и по пазам и даже одну ламель пропустил

.Даже не стал подпаивать провода к ламелям, а сразу размотал.Второй раз решил , что для первой перемотки якоря всё таки надо начать самой простой последовательной намотки.Но и тут не обошлось без казусов почти таких же.Во втором случае решил всё таки все пропаять без пропитки и подключить.Проверял пониженным питанием через транс (36 В).Ничего не закрутилось. Гудел как трансформатор , только якорь залипал к статору.Смена полярности подключения щеток — тоже ничего не дала. если не учитывать, что при включении в разных положениях ротора он всё таки поворачивается на некоторый угол, но при разных положениях — крутится в разные стороны.Перемотал тем же проводом (места оголённые для подпайки к ламелям заизолировал малярным скотчем) .Постарался максимально быть внимательным, но боюсь , что мне это не дано.Хотя, надеюсь. что максимально что в этот раз напортачил — намотал везде не по 15 витков полуобмотки. а 14-16.Но и в этот раз ничего не завертелось и даже изменение полярности щеток и положения якоря вообще никак не влияли.Напоследок, решил поиграть положением щеток относительно ламелей коллектора, дабы узнать — вообще глухо или может не то “опережение зажигания” и не в ту сторону сдвиг и направление намотки.Как ни странно — все закрутилось в положениищёток по 80 градусом он номинального положения.Правда , ещё и крутилось в обратную от нужной стороны.Вот теперь и дилемма — придумать как закрепить щётки в работающем положении или перемотать новым (вернее другим) проводом по другой схеме.(той что изначально собирался , а не отзеркаленной (приверенной в этом сообщении).

С чего начать?

Поскольку устройство перфоратора несложное, то ремонт перфоратора makita надо начинать с его разборки. Разборку перфоратора лучше всего выполнять по уже проверенному порядку.

Алгоритм разборки перфоратора:

Снимаете заднюю крышку на ручке.
Извлекаете электрические угольные щетки.
Отсоединяете корпус механического блока и корпус статора.
От механического блока отсоединяете ротор.
Из корпуса статора извлекаете статор.

Запомните, корпус статора зеленого цвета, корпус механического блока с ротором черного цвета.

Отсоединив ротор от механического блока, переходим к определению характера неисправности. Ротор Makita HR2450 поз.54; артикул 515668-4.

Как найти короткое замыкание в роторе

Поскольку вы производите самостоятельный ремонт перфораторов, вам необходима электрическая схема перфоратора Makita 2450, 2470.

В перфораторах Макита 2470, 2450 применяются коллекторные электродвигатели переменно тока.

Определение целостности коллекторного двигателя начинается с общего визуального осмотра. У неисправного ротора поз.54 видны следы подгорелой обмотки, царапины на коллекторе, следы гари на ламелях коллектора. Короткое замыкание можно определить только у ротора, в цепи которого отсутствует обрыв.

Для определения короткого замыкания(КЗ) лучше всего воспользоваться специальным прибором ИК-32.

Проверка якоря на КЗ при помощи самодельного индикатора

Видео:

Убедившись, с помощью указанного прибора или прибора самодельного, в том, что у ротора между витками короткое замыкание, приступайте к его разборке.

Роторы перед разборкой

Перед разборкой обязательно зафиксируйте направление намотки. Это делается очень просто. Взглянув в торец ротора со стороны коллектора, вы увидите направление намотки. Направлений намотки бывает два: по часовой и против часовой стрелки. Зафиксируйте и запишите, эти данные вам обязательно понадобятся при самостоятельной намотке. У ротора перфоратора Makita направление намотки по часовой стрелке, правое.

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Как перемотать в домашних условиях, этапы выполнения работ

Ремонт начинается с удаления вышедшей из строя старой обмотки. При помощи пассатижей (плоскогубцев, круглогубцев) от старой обмотки освобождаются пазы статора.

Далее выполняется перемотка катушек статора. Она может выполняться на специальном изготовленном шаблоне или непосредственно в пазы сердечника статора. Это зависит от глубины и ширины пространства для укладки провода.

Намотанная катушка устанавливается в статор с обязательным позиционированием начала и конца обмоточного провода, как было описано выше по тексту. Обмотка закрепляется в статоре с выдерживанием всех зазоров (варианты закрепления будут рассмотрены дальше в представленных ниже видео). Статор разогревается в печи примерно до 80°С – 110°С. С помощью кисточки наносится лак или предварительно подготовленная эпоксидная смола с отвердителем

При нанесении важно добиться максимально глубокого проникновения пропитки

READ Как подключить селфи палку к телефону через блютуз dexp

Практические советы по перемотке обмоток статора даются в следующих видеороликах.

Перемотка катушек с помощью шаблона

Автор следующего видео восстанавливает статор болгарки модели «Темп» с помощью предметов, которые можно легко найти в любом домашнем хозяйстве. Так базой (шаблоном) для намотки провода был взят баллончик от освежителя воздуха

Важно: диаметр баллончика должен соответствовать диаметру образца из проволоки, сформированного по габаритам пазов статора

Перемотка обмоток непосредственно на сердечнике

В следующем видео подробно описывается технология ремонта статора болгарки. Автор показывает все этапы работ и аргументирует свой выбор перемотки обмотки непосредственно на «железе». В данной модели имеются широкие пазы, и готовую катушку будет сложно плотно в них установить. В качестве направляющего приспособления автор использует пластину, которую подгибает по высоте соответствующей крайней точки укладки обмотки в пазы. Поверхность пластины покрывается изолентой для сохранения от повреждений изоляции провода и фиксируется на сердечнике той же изолентой. Процесс такой перемотки достаточно трудоемкий. При большом количестве витков следует фиксировать свои действия, например, соответствующими записями на бумаге. Это поможет избежать ошибок.

После завершения намотки и снятия направляющей пластины катушка может за счет остаточных напряжений ослабить свою укладку, отдельные витки могут вывалиться из общей массы. В данном случае обвязка с помощью нити из натурального материала (синтетику применять нельзя) позволит сохранить плотность намотки. Плотно уложить катушку в пазы позволяет использование различных клиновых предметов. Однако автор не приветствует их применение, так как это отрицательно влияет на качество пропитки.

Не всегда удается подобрать правильный шаблон

В следующем видео автор предупреждает делающих перемотку своими руками о сложностях с подбором шаблона. Выбрать сразу правильный не всегда удается. Гарантированно качественную перемотку дает значительно более трудоемкий, но надежный способ непосредственно на «железе».

Технология ремонта с подробным описанием пропитки лаком после перемотки

Автор следующего видео описывает все этапы работ: от разборки, определения количества витков, подбору материала проволоки до перемотки с помощью шаблона и пропитки собранного статора лаком. Подробно показан процесс пропитки, который производится обычным лаком для внутренних работ. Лучший вариант, конечно, это применение шеллака, обладающего хорошими изоляционными свойствами. Однако с некоторых времен этот лак стал дефицитным материалом.

Источник

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента

Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

Обязательно отключить прибор от сети перед разборкой.
Снять со шпинделя рабочий диск и защитный кожух.
Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Читать также: Изготовление формы для литья свинца

Если же лампочка не горит, то это может говорить о следующем:

Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
Произошёл разрыв питающего контура.
Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.
