Начальный этап ремонтно-восстановительных работ
Все известные способы укорачивания пильной цепи предполагают критерии отбраковки поврежденных режущих и соединительных звеньев, определенную технологией последовательность рабочих операций. Режущие и соединительные звенья монтируются заводскими заклепками, которые по всем характеристикам соответствуют действующим стандартам.
Применение самодельных комплектующих в любом случае не рекомендовано. Специальные заклепки для цепей в продаже встречаются крайне редко, поэтому в большинстве случаев проблема решается установкой нужных деталей снятых из демонтируемого отрезка цепи.
Соединение звеньев
Если все параметры цепи сочетаются с деталями вашей бензопилы, то можно приступать к соединению звеньев. Соединяем звенья на заклепку, плотно прижав их боковые части. Расклепать выступы уже не получится, так как они сточены заподлицо со звеньями. Придется воспользоваться электросваркой. Электрод для этого необходимо взять наименьшего диаметра.
Определение износа цепи: а – износ зубьев, б – установка дополнительной фиксирующей пластинки на замочное звено.
Сразу приступать к сварке не рекомендуется, так как это очень тонкая работа. Потренируйтесь сначала сделать это на других деталях. Так вы хоть приблизительно поймете, при каком токе необходимо варить и какое время сварки выбрать. Да и электрод станет короче, что позволит произвести сварку более точно. Достаточно ведь очень короткого промежутка времени, чтобы «прихватить» заклепку. После тренировки выполняем сварку заклепки с боковыми частями звена. Остается только сточить надфилем излишки металла с обеих сторон и цепь можно считать готовой к использованию.
Почему цепи подвергаются растяжению?
Часто возникает вопрос, почему растягиваются цепи. В очень большом количестве случаев причиной является низкое качество именно цепей. Контрафактный товар на рынке присутствует в очень высокой процентной доле. Но среди основных причин существуют и иные, не менее важные моменты. Бывает так, что сама бензопила является причиной перегрева цепи и ее растяжения.
Происходит это по причине того, что не отрегулирована подача масла на ведомую звездочку. Может так случиться, что забилось отверстие для подачи масла или нарушена регулировка. Бензопила нуждается в периодическом техническом обслуживании и регулировке.
Растягиваются цепи и по причине износа ведущей звездочки. Получается так, что на изношенной звездочке происходит проскакивание направляющих выступов. Детали при таком трении очень быстро подвергаются нагреванию, отсюда и причина растяжения цепей. Практически, то же самое происходит и при слабом натяжении цепи. Вывод напрашивается сам собой: необходима замена ведущей звездочки, шины бензопилы, регулировка всех элементов. В противном случае проблема будет только усугубляться: бензопила станет работать рывками, цепи будут продолжать растягиваться, двигатель выйдет из строя (с очень высокой долей вероятности).
И еще отметим, что при работе с бензопилой необходимо пользоваться средствами защиты.
Особенно актуально это, если вы используете цепь, прошедшую восстановление.
Цепь считается расходным материалом для бензопилы. Чаще других элементов выходит из строя и начинает провисать, особенно при частой эксплуатации. При интенсивной работе металла звеньев начинают нагреваться, что приводит к растяжению пильной гарнитуры, уменьшению натяжения. Чтобы избежать плановой замены, цепь можно укоротить и в домашних условиях. Процедура простая в реализации, но требуется знать, как правильно снять заклепки и собрать обратно все составляющие.
Установка цепи на бензопилу
Правильно одеть цепь на бензопилу так же важно, как и ее натянуть. Чтобы это сделать, необходимо:
- завести режущее полотно за сцепление;
- надеть его на звездочку;
- после этого начинать закрепление на шине.
Режущие элементы зубьев должны устремляться вверх. Хорошо, если после этого сама цепь свободно проворачивается на шине.
Поставить цепь на бензопилу может помочь инструкция по эксплуатации, где обычно эта часть обслуживания рассматривается, и достаточно подробно. Современными конструкциями предусмотрена возможность установить цепь на бензопилу без ключей и особых усилий, почему это будет под силу даже неопытным и неосведомленным в технике пользователям.
Чтобы разобраться с тем, какой стороной ставить цепь на бензопилу, важно понимать, что у цепи есть направление, которое ни в коем случае не должно изменяться. В противном случае прибор не сможет функционировать на полную мощность и быстро выйдет из строя
Бензопила – устройство, настройки, эксплуатация
Стандартная модель бензопилы для резки древесины состоит из следующих основных элементов:
- ДВС. Как правило, это 1-цинидровый 2-тактный мотор с воздушной системой охлаждения.
- Воздушный фильтр. Требует поддержки определенной степени чистоты. В противном случае мотор будет сбоить, снижать обороты и избыточно нагреваться.
- Стартер. Представляет собой рукоятку с тросом для запуска двигателя.
- Редуктор. Вращение поршня создает крутящий момент, который передается через набор шестеренок на режущую часть устройства.
- Система сцепления. Промежуточное звено между редуктором и шиной. Позволяет не глушить двигатель во время остановки цепи.
- Шина с цепью. Неподвижно закрепляемое съемное основание, по которому с помощью звездочек вращается цепь.
- Приспособление для натяжения цепи.
- Тормоз. В автоматическом режиме прекращает вращение цепи при ее повреждении, срыве и закусывании.
- Устройство смазывания.

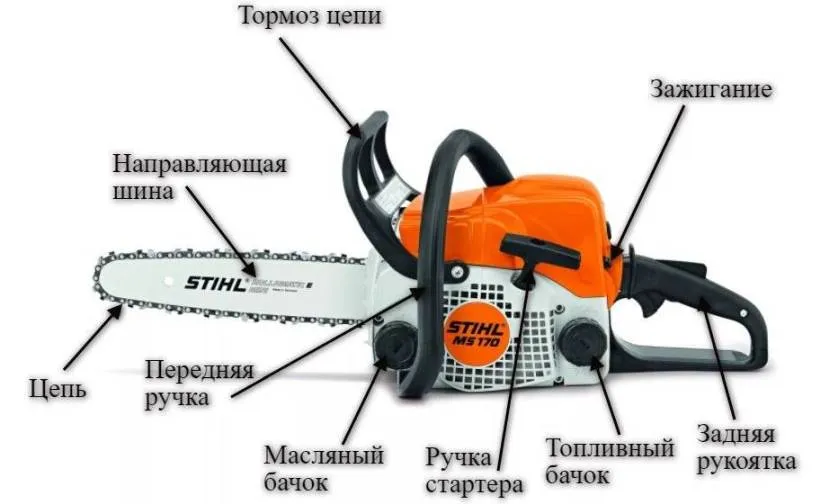

Основные рабочие части стандартной модели бензопилы Источник moiinstrumentu.ru Топливом для мотора служит смесь бензина с маслом. Работает пила по классическому принципу карбюраторной схемы – чем сильнее происходит нажатие на акселератор, тем больше бензиново-масляной смеси подается в поршневую систему через карбюратор, и тем больший крутящий момент передает редуктор цепи.
Определить, какая цепь лучше подойдет для конкретных условий применения бензопилы, поможет знание основных ее характеристик. Это прежде всего такие параметры, как:
- Типы зубов и соотношение их параметров. Звенья разделяются на 3 вида – рабочие или режущие, соединительные и ведущие.
- Профиль. Цепи делятся на низко- и высокопрофильные. В первом случае зубцы располагаются на минимальном расстоянии друг от друга, во втором – на максимальном.
- Толщина хвостовика.
- Протяженность.

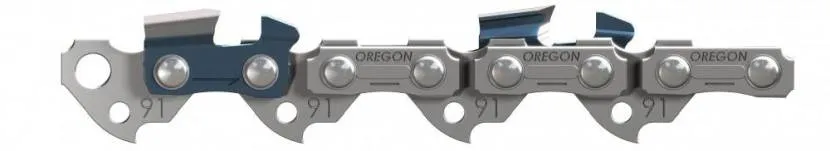

Каждый тип звеньев цепи для бензопилы имеет свое назначение Источник realforest.ru
Необходимость заточки цепи мотопилы
Работа с плохо заточенной бензопилой требует приложения дополнительных физических усилий, при этом сам инструмент также подвергается серьезным перегрузкам. Это чревато поломкой мотора, ремонт которого стоит довольно дорого.
Все владельцы бензопил со временем сталкиваются с необходимостью заточки цепи. Данная задача может быть решена путем обращения за помощью в мастерскую или посредством выполнения заточки самостоятельно. Первый способ обходится дороже, к тому же не всегда есть возможность быстро добраться до мастерской. Второй способ требует от владельца бензопилы наличия определенных навыков обращения с инструментами, а также дополнительных усилий. В целом процесс заточки цепи мотопилы не отличается особой сложностью, так что справиться с ним при наличии желания и необходимых приспособлений может почти любой человек.
Замена пильного элемента бензопилы
Если требуется замена цепи на бензопиле, то выполните следующие действия.

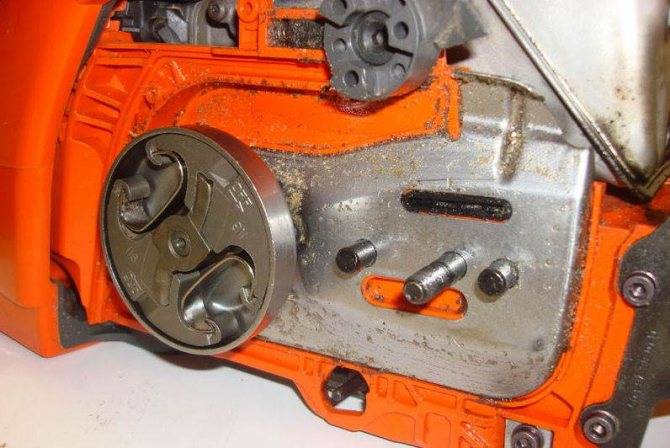

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

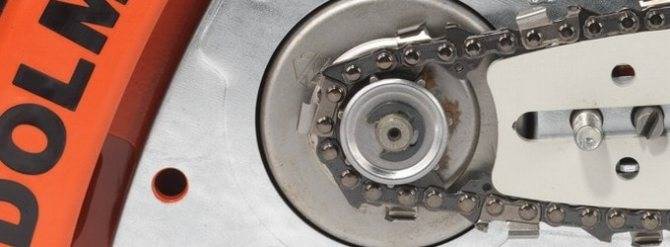

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.
Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.
После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной
Только после этого можно надеть крышку и слегка прикрутить гайки
Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.
Можно ли укоротить цепь самостоятельно
В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.
Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.
Как убрать заклепку
Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.
Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.
Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.
Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.
Как соединить звенья
Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.
Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.
Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.
Последствия некачественного ремонта
Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.
Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.
Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.
Ошибки при ремонте цепей
- Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
- Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
- Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
- Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
- Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.
В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут
Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.
Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.
Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.
Как устранить риски приобретения низкокачественной подделки
При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.
С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.
Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.
Устройство муфты сцепления и как она работает
Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.
При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:
- Увеличение расхода топлива
- Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
- Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС
Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:
- Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
- Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
- Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора
Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.
Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.
Это интересно!Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы.Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.
Наружная разборная звездочка бензопилы
Что такое бензонасос? Принцип работы
Бензонасос предназначен для поступления топлива из бака к двигателю автомобиля. Основной задачей, это доставить топливо под определенным давлением, необходимым для работы двигателя.
В данной статье расскажем что такое бензонасос автомобиля, как он работает и узнаем разницу между механическим и электрическим бензонасосом.
Что такое бензонасос?
Бензонасос — подает топливо в двигатель. Он нужен потому, что двигатель и бензобак находятся в противоположных концах автомобиля.
В современных автомобилях устанавливаются два типа бензонасосов: механические и электрические. Механические бензонасосы обычно применяются в автомобилях карбюраторного типа, при этом топливо в карбюратор подается под низких давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением.
Механические бензонасосы крепятся снаружи топливного бака, а электрические бензонасосы внутри топливного бака. А в некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака, а другой, работающий на малых объемах под высоким давлением, на двигателе или около него.
Механические бензонасосы работают по принципу засасывания топлива из топливного бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому они могут работать под низким давлением.
Устройство системы питания автомобиля и работа бензонасоса Электрические бензонасосы как бы проталкивают топливо в двигатель. Работа электрического бензонасоса контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов.
Так как электрические бензонасосы работают под давлением, то они довольно шумные и быстро нагреваются. Именно по этой причине их размещают в топливном баке — топливо охлаждает бензонасос и глушит шумы.
Как работает бензонасос?
Бензонасосы запускаются при помощи электродвигателя. Когда вы поворачиваете замок зажигания на включение, бортовой компьютер дает сигнал на запуск бензонасоса. В бензонасос подается электрозаряд. Мотор внутри бензонасоса начинает вращаться в течение нескольких секунд и создает давление в топливной системе.
Если через две секунды компьютер не получает сигнал, что двигатель работает, бензонасос автоматически отключается в целях безопасности. Именнов первые две секунды после запуска двигателя можно слышать работу бензонасоса. Далее топливо засасывается в бензонасос через трубочку и выходит из бензонасоса через односторонний клапан, попадает в топливный фильтр, который задерживает грязь и мусор и далее идет в двигатель. Бензонасос работает, пока работает двигатель.
Чаще всего бензонасос преждевременно ломается по двум причинам: грязные топливные фильтры и привычка ездить на пустом баке. В обоих случаях бензонасос работает на пределе, вырабатывая свой ресурс намного быстрее, чем это было предусмотрено инженерами-проектировщиками. Поэтому не ленитесь менять топливные фильтры, особенно если качество топлива оставляет желать лучшего.
Как смазывается цепь бензопилы?
Смазка бензопилы – важная деталь ее нормальной жизнедеятельности. Режущая цепь может смазываться 2-мя основными способами:
- ручным – когда масло наносится вручную или путем опускания цепной части в масло. Обычно, применяется для устаревших маркировок пил;
- автоматическим – смазка цепи бензопилы, когда масло нагнетается при помощи специального приспособления – масляного насоса, что значительно сокращает расход смазочных материалов и способствует долговечности инструмента в целом.
Последний способ применяется практически у всех выпускаемых на сегодня модификаций бензорезов.
Ремонтные стандарты и ограничения
Рекомендации по фиксации сточенных заклепок электросваркой не учитывают изменения структуры металла от даже кратковременных высокотемпературных воздействий сварочной дуги.
Прихваченные сваркой или прогретые абразивным кругом болгарки, соединительные элементы цепи менее износостойкие, что существенно сказывается на их надежности.
- Тугое соединение соседних звеньев сопровождается дополнительными нагрузками на двигатель и кинематику бензопилы.
- Отсутствие плавного хода цепи затрудняет вход гарнитуры в пропил, не исключается возможность обратных ударов и других травмоопасных моментов.
- «Перетянутые» и прослабленные соединения отремонтированной цепи в большей степени подвержены обрывам при резком перепаде нагрузок.
Самый простой по конструкции станок для ремонта цепей бензопил оправдывает свою стоимость возможностью полностью за короткий отрезок рабочего времени переклепать поврежденную цепь и восстановить ее работоспособность на уровне до 90%.
Цепи бензопил китайского производства по сути своей являются копиями европейских моделей, поэтому приведенные выше рекомендации по ремонту действительны для всего китайского цепного ассортимента.
Ремонт и обслуживания цепей от бензопил
Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле
Важно:
- придерживаться эксплуатационных правил;
- периодически следить за степенью натяжения цепи;
- затачивать режущие кромки.
Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.
Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.
Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.
Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза
Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.
Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…
Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.
В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.
В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку
При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.
На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.
В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником
Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.
Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…
Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.
В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.
Отлично, можно и по дрова.
7,639 просмотров всего, 1 просмотров сегодня
Замена цепи и звезд мотоцикла Honda cb 400 своими руками.
В конце прошлого сезона все руки не доходили заняться заменой цепи и звезд на моем мотоцикле Honda cb 400 2000 года выпуска. Все как-то «да ладно, че тут доездить осталось» и тому подобное. В итоге довел до того, что, когда в начале этого сезона подтянул цепь и сел на мотоцикл, ведущая звезда издала жуткий хруст. Ездить так было нельзя, цепь и звезды пришлось менять. Естественно, я отфотографировал небольшой мануал по замене звезд и цепи Honda cb 400, но, в принципе, процедура эти стандартная, на любом мотоцикле с приводом цепью приходится выполнять одни и те же манипуляции. Так что, как вы понимаете, мануал подходит не только для Honda cb 400, но и для других мотоциклов по аналогии.
Да, и просьба не ржать над заголовками газет, на которых производится резка цепи и другие операции! Я их в подъезде набрал!)) Сам подобную прессу не читаю!)
Укорачивание цепи своими руками
Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.
Какие инструменты понадобятся для ремонта в домашних условиях?
Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:
- тиски;
- болгарка;
- молоток;
- зубило;
- надфиль;
- бородок;
- плоскогубцы или пассажи.
Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.
Удаление заклепок
Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:
Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь
Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом
Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа)
При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках
Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.
Соединение звеньев
Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:
- Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
- Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
- Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.
После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.
Как правильно одеть и натянуть цепь?
Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм
Снять защитный кожух с бензопилы, осторожно надеть ее на шину
В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.
Как сделать правильные заклепки при помощи электродрели?
Структура цепи бензопилы.
Не страшитесь: получать станок для вас никто не предлагает. Воспользуйтесь обыкновенной дрелью. Весь процесс производства заклепок при помощи электродрели и обыденного надфиля опишем последующим образом. Из гвоздя, поперечник которого равен поперечнику внутренней части заклепок (проверяем штангенциркулем), вырезается заготовка — кусочек длиной около 7 см. как можно укоротить цепь на китайской бензопилы.little как правильно. Эта заготовка фиксируется в головке электродрели. Так как которая оказывается на цепь для того чтобы заменить звездочку на бензопиле,. Сама дрель должна быть тоже накрепко зафиксирована.
На деревянный брус закрепляются два надфиля, расстояние меж которыми будет равно ширине внутренней части заклепки. Сделать это стремительно может и не получиться, но вы должны достигнуть абсолютной точности. Остается только организовать равномерную подачу бруска на заготовку. Советуем пользоваться кусочком доски, один конец которой фиксируем к недвижной части верстака при помощи широкой дверной петли, а на втором торце доски фиксируем брусок с надфилями.
Проверяем перпендикулярность расположения надфилей и заготовки — и можно приступать к работе. Включаем электродрель и плавненько опускаем надфили. Они сделают на заготовке бороздки. Делать заклепки за один прием не рекомендуется, потому что перегревать металл не стоит, а вот держать под контролем толщину заготовки на проточенной части нужно. Очень узкая часть заклепки для вас тоже может разрушить, потому необходимо достигнуть наибольшей точности. Если вы смогли сделать все верно, то остается только отрезать заклепку и использовать ее для соединения звеньев цепи.
Отрезать заклепку лучше вручную, без использования болгарки. Как укоротить цепь на бензопиле: советы и. Не запамятовывайте, что при резке металла на больших оборотах инструмента будет происходить существенное увеличение температуры материала, что очень не нужно. Готовая заклепка нисколечко не уступит заводскому изделию по качеству, потому восстановленная цепь прослужит еще длительное время. Нехорошие моменты при использовании самодельных заклепок будут фактически исключены. Главное, чтоб при установлении заклепок вы не запамятовали выровнять боковые части звеньев (их ведь пришлось разогнуть при разделении цепи). Даже легкое выступание этих частей от конструктивной нормы приведет к досрочному износу ведущей звездочки.
Рекомендуется сходу сделать несколько заклепок описанным ранее методом. Дело тут не только лишь в том, чтоб запастись такими необходимыми элементами впрок (хотя и это тоже принципиально). Важнее из всего количества изделий избрать самое подходящее по размерам: хоть какое отклонение от нормы сделает цепь уязвимой при больших нагрузках.
Внедрение восстановленных цепей не рекомендуется при работе с плотными породами древесной породы.
