Как переделать роторную косилку к мотоблоку

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Список источников

• oselhoztehnike.ru
• vsemotobloki.com
• SpecMahina.ru
• tytdacha.ru
• stroy-podskazka.ru
• mastertraktor.ru
• NashSad.su

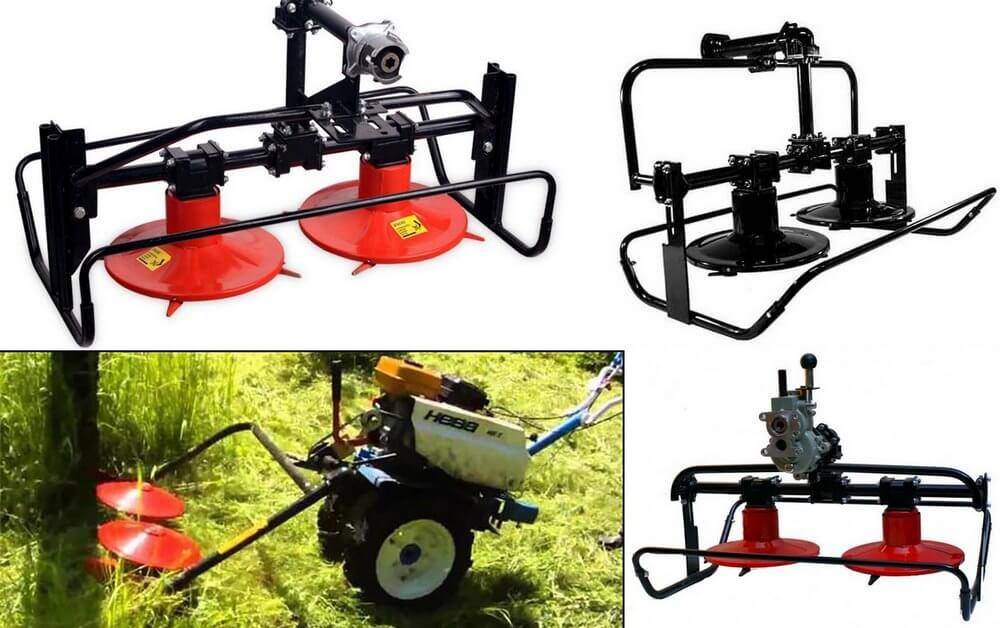

Роторные навесные косилки для мотоблоков

На неровных участках сравнительно небольшого размера применяют роторные косилки. Конструктивно они представляют диск, расположенный на высоте среза. Вращение от вала отбора мощности (ВОМ) мотоблока передается на исполнительный орган.

На диске устанавливают несколько ножей, которые под действием центробежной силы, возникающей при вращении, расходятся в разные стороны. Когда они соприкасаются со стеблями и травинками, то перерезают их.

Невысокие травы успевают несколько раз оказаться в зоне резания, поэтому измельчаются. Образуется травяная масса. Ее огородники используют для мульчирования почвы на огородах. Домашняя птица с удовольствием склевывает подобную травяную смесь.

Выпускают роторные навесные устройства в двух вариантах:

• Однодисковый. на раме устанавливают один режущий диск большого размера. Он определяет ширину захвата.
• Двухдисковый. смонтированы два диска, вращающиеся в разные стороны. Их устанавливают параллельно друг другу. Ширина захвата зависит от величины диаметров обоих.

Внимание! Двухдисковый аппарат не намного сложнее однодисковой версии, но при эксплуатации, скашиваемая трава укладывается в валок, который формируется между дисками. В дальнейшем проще сгребать и транспортировать скошенную массу

Преимущества роторных косилок

• Простое и компактное навесное оборудование, его нетрудно перенести, смонтировать на мотоблок.
• В багажнике автомобиля машинно-тракторный агрегат перевозится в разобранном виде, на предполагаемом участке его собирают и приступают к выполнению работы.
• Обслуживать просто. По завершении работы легко удалить остатки скошенного материала. Выполняя регламентные работы, смазывают трущиеся узлы.
• Наличие ограждений способствует безопасной эксплуатации оборудования.
• При косьбе оператор легко маневрирует. Центр тяжести располагается на колесах, поэтому резкие повороты и смена направления движения не вызывают трудностей.
• Роторные косилки отличаются относительно невысокой ценой. Их приобретают чаще, чтобы оснастить им энергонасыщенные агрегаты.

Мероприятия по безопасному использованию сегментных косилок

• Перед началом кошения нужно проверить соединение навесного оборудования и мотоблока. Удостовериться в прочности резьбового соединения.
• Проверить легкость перемещения подвижной рейки с ножами. Уточнить целостность сегментов.
• Все работы нужно выполнять только при остановленном двигателе мотоблока. Вал отбора мощности может подключиться от вибрации, тогда возможны травмы у обслуживающего персонала.
• Периодически (не реже 1 раза в течение двух часов) останавливать агрегат и проверять натяжение ремней. Выполнять осмотр на предмет поиска открутившихся и ослабших резьбовых соединений.
• Двигаться по полю, соизмеряя скорость и мощность травостоя.
• Перед покосом проверять поле на наличие камней и предметов, которые могут повредить рабочий орган косилки.

Технические характеристики

Далее кратко приведены основные технические показатели косилки роторной марки КР 05 к мотоблокам Нева:

• вес – 30 кг;
• габариты – 70 (высота) × 70 (ширина) × 70 см (длина);
• рабочая скорость перемещения (средняя) – 2-4 км/ч;
• производительность – 0,1-0,15 га/ч;
• высота установки ножа – 4 см;
• опасная зона вращения ротора – около 60 см.

При работе косилки с мотоблоком Нева особое внимание следует обращать на ножи, от них зависит производительность, срок службы оборудования. В данной модели режущий ротор изготовлен из качественной углеродистой стали, подвергнут закалке и заточен заводским способом. В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники

Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место)

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники. Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место).

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Самодельные конструкции

Учитывая, что существует несколько разновидностей косилок, приведём несколько вариантов самодельных конструкций. Начнём с более простого роторного варианта.

Роторная сенокосилка используется для скашивания высоких трав. Мелкую поросль такая модель не скашивает, а измельчает. Для изготовления такой модели вам потребуются два диска. Это будут роторы, на которых закрепляются режущие элементы.

Самодельная косильное оборудование для мотоблока

Для роторов лучше использовать диски из закаленного металла. На каждый ротор устанавливается по четыре ножа. Учтите, что ножи должны вращаться вокруг своей оси на 360 градусов. Поэтому рассчитайте соотношение крепёжных отверстий в роторе и длину режущих элементов.

Ножи крепятся к дискам посредством шинки. Расстояние от плоскости ножа до шинки должно быть чуть больше толщины режущего элемента. Такая схема обеспечит ножам свободное вращение за счёт центробежной силы, и предотвратит механические повреждения элементов при столкновении с твёрдым предметом.

Роторы крепятся на валы, выполненные из высокоуглеродистой стали. Сами валы устанавливаются на сварную раму, и агрегатируются к мотоблоку посредством вала отбора мощности. Учтите, что роторы должны вращаться навстречу один другому, это позволит формировать скос в валки.

Самодельная сегментная косилка изготавливается несколько сложнее. Вам потребуется металлический брусок, длиной около 120 сантиметров. Здесь через равные расстояния нужно просверлить отверстия под крепёжные болты.

Посредством резьбовых соединений, устанавливается направляющая рейка (длина 90 см) и ножи. Режущие элементы устанавливаются двусторонне, по обеим сторонам бруска. На основу устанавливаются полозья и фиксаторы. Косилка работает от двигателя мотоблока, усилие передаётся через вал отбора мощности.

Самодельная сегментная косилка

Обратите внимание, что косилки, самодельные или заводские нужно уметь подсоединять к мотоблоку. Делается это так:

• Мотоблок переключается в режим реверса.
• Перед подключением вала отбора мощности, в сцепляющий разъём устанавливают стыковочный узел.
• После установки ВОМ, сцепление фиксируется шкворнем, оснащённым пружиной. Учтите, что наличие пружины обязательно иначе сцепка может не выдержать нагрузок.

Обратите внимание, колёсные пары мотоблоков имеют утяжеляющие элементы, которые обеспечивают надёжное сцепление при обработке земли. Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи

Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи

Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи.

РАССКАЖИ ДРУЗЬЯМ

Разновидности косилок для мотоблока

Косилку для мотоблока можно найти в магазинах или изготовить своими силами. Не стоит спешить и начинать самостоятельно изготавливать оборудование. Для начала нужно сравнить цены на сенокосилки в магазинах, они не настолько маленькие, как хотелось бы, но и не заоблачные.

Мастеров, которые решаются на самостоятельное изготовление косилки, привлекает тот факт, что на оборудовании можно сэкономить.

К тому же, процесс не очень сложный, на просторах интернета достаточно различных чертежей готовых моделей косилок, да и вещь, созданная своими руками, помогает испытать восторг и гордость.

Выбор разновидности косилки зависит от типа участка. Земля отличается по рельефу, трава по объему, размерам, составу. Именно основываясь на этих параметрах нужно выбирать технику. Существует всего три вида косилок на мотоблок:

Роторная

Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).

Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.

В отдельной статье вы можете прочитать про навесное оборудование для мотоблока Нева.

Сегментная

Ножи этой модели двигаются в поступательно-возвратном направлении благодаря работе вала моторной системы. Особенности конструкции сегментной косилки для мотоблока сложнее, чем у аналогов, что способствует усложнению обслуживания. Но у моделей есть целый ряд преимуществ: боковое оснащение оборудования исключает возможность работы с уже скошенной травой, в отличие от роторных вариантов. Подвижные стригущие детали при кошении двигаются по рельефу земли, повторяя ландшафт. Такой механизм позволяет стричь растения почти под самый корень.

Косилка работает с отклонением ножевой части на 20 градусов, это позволяет обрабатывать даже самые неровные участки земли. Механизм активации и отключения оборудования совсем не связан с приводом мотоблока. Такое решение позволяет беспрепятственно отключить косилку в опасных ситуациях.

Баланс ножей в сегментных вариантах настроен максимально, что позволяет снизить вибрации в конструкции до минимального показателя.

Косилка-повозка (барабанная)

Конструкция похожа на роторную модель, но механизм устроен немного сложнее. Косилка выполнена из барабанов, которые скрепляются рамой и закрепами с лентой.

Назначение роторной косилки

Если фермера интересует, как может быть изготовлена косилка на трактор своими руками, необходимо сначала ознакомиться с её назначением и принципом работы. Подобное устройство предназначено для скашивания ненужной растительности на лугах, полях и прочих территориях, что позволяет поддерживать их в оптимальном состоянии. Косилки роторного типа представляют собой функциональное устройство, которое может применяться для скоса сорняков, а также для удаления кустов и других растений вдоль дорожного полотна.

Поскольку эффективность подобных агрегатов гораздо выше, нежели триммеров и прочих приспособлений, они повсеместно применяются в сельском и коммунальном хозяйстве. Незаменимы роторные косилки при выполнении работ по заготовке сена для скота, что делает их крайне востребованным типом оборудования.

Косилки помогают осуществлять быстрый покос травы

Разновидности

Планируя собрать это оборудование своими руками, необходимо помнить о том, что сенокосилка для трактора может быть двух основных типов. К первой группе устройств относятся изделия сегментного типа, предусматривающие использование металлических пластин и ножа. Основной особенностью этой категории изделий представляется доступная стоимость, сделавшая их крайне популярными среди потребителей.

Однако, сегментарные изделия отличаются низкой эффективностью при обработке внушительных зарослей травы, сорняков, кустарников, а также некоторых сельскохозяйственных культур. В связи с этим для подобных задач значительно чаще применяются роторные устройства, отличающиеся повышенной производительностью. Устройства второго типа обладают универсальным назначением, могут использоваться для работы с различными видами растений, заготовки сена для домашнего скота.

Обязательно почитайте: Сегментная косилка для трактора

Крепление к трактору

Выясняя, как сделать роторную косилку для трактора своими руками, потребуется определиться с типом её крепления к тракторной технике. От этого зависят функциональные возможности устройств, а также рабочие характеристики.

К их числу относятся:

• полунавесные агрегаты. Предусматривают наличие пневмоколеса, что позволяет равномернее распределить нагрузку. Крепятся в качестве заднего навесного оборудования с использованием кронштейна, а для подъема/спуска применяются гидравлические механизмы;
• навесные устройства. Оборудование крепится по стандартной схеме, располагается на фронтальной части трактора, подходит для эксплуатации в условиях сложного ландшафта;
• прицепное оборудование. Монтируется к гидравлической системе трактора, оснащается роторами в количестве не менее 3-х шт, которые устанавливаются сзади техники.

На этапе изучения чертежей мастеру целесообразно ознакомиться со способами монтажа косилки и при необходимости внести изменения в конструкцию выбранной модели устройства. Следует отметить, что самым простым в изготовлении представляются прицепные модели.

Схема роторной косилки

Что нужно знать о роторной косилке для мотоблока

Косилки роторного типа походят для обработки участков небольшой площади с допустимым наличием естественного неровного ландшафта. Хорошая роторная косилка для мотоблока способна обслужить участок в несколько соток за считанные минуты.

Устройство

Конструкция представляет собой диск, на котором установлено несколько ножей. Ось диска располагается вертикально, а высота расположения – определяет высоту среза травы. Привод осуществляется от мотоблочного двигателя внутреннего сгорания – посредством ременной передачи вращение от вала отбора мощности передается на режущий инструмент. Под действием центробежной силы, возникающей при вращении диска, ножи расходятся и занимают рабочее положение. Срез травы происходит в момент контакта ножей и стеблей растительности.

Назначение

Роторная навесная косилка представляет собой разновидность навесного оборудования для модернизации мотоблока. Её основное назначение – покос травы на небольших сельскохозяйственных угодьях, приусадебных территориях, склонах (допустимый угол наклона читайте в инструкции по эксплуатации) и обочинах дорог. Полученная в результате скашивания биомасса может использоваться на корм скоту и домашней птице. Также косилка может применяться для уборки зерновых культур. Возможно использование в качестве газонокосилки.

Виды роторных косилок для мотоблока

Сегодня в магазинах доступны для покупки такие виды роторных косилок для мотоблоков, как:

однодисковые. В их конструкции используется один режущий диск. Именно его диаметром определяется ширина захвата;
двухдисковые агрегаты. В этом случае в конструкции присутствует два режущих диска, которые располагаются параллельно и ширина захвата уже определяется двумя диаметрами

При этом важно отметить, что сложность конструкции не слишком увеличивается по отношению к однодисковой сборке. При покосе травы двухдисковой косилкой, скошенная масса собирается в валок в междисковом пространстве, что впоследствии упрощает процедуру её уборки.

Преимущества роторных косилок

Как уже упоминалось выше, роторные устройства отличаются простотой конструкции, что уже само по себе является серьезным преимуществом. Также по результатам практического использования можно отметить и другие сильные стороны этих устройств:

• относительно небольшая масса и компактность. Размеры роторной косилки для мотоблока таковы, что без труда позволяют произвести её монтаж/демонтаж силами одного человека. К тому же для её транспортировки нет необходимости использовать прицеп или грузовую технику, она свободно перевозиться в автомобильном багажнике;
• простота обслуживания, которая вытекает из простоты конструкции. Все процедуры ТО преимущественно сводятся к затяжке резьбовых соединений и смазке трущихся узлов;
• безопасность эксплуатации определяется наличием защитных кожухов и заграждений;
• простота управления. Небольшая масса и продуманная геометрия позволяют оператору без труда маневрировать между препятствиями во время покоса и даже совершать «крутые виражи»;
• относительно низкая стоимость изделия.

Недостатки роторных косилок

Говоря о достоинствах роторных косилок для покоса травы нельзя не упомянуть об их недостатках, хотя их не так уж и много:

• максимально допустимая высота скашиваемой травы не должна превышать размер в 1 м.;
• могут служить причиной травмы при попадании в зону резания небольших камней и других предметов;
• резьбовые соединения крепления ножей требуют проверки и при необходимости затяжки с интервалом в 2 ч.

Меры безопасности при работе с роторной косилкой

Работа роторной косилки на мотоблоке требует от оператора и окружающих соблюдения определенных мер безопасности:

Перед запуском необходимо убедиться в надежности затяжки всех резьбовых соединений и геометрии монтажа оборудования на мотоблоке;
В случае необходимости эксплуатационного обслуживания в ходе работы следует заглушить двигатель;
В ходе эксплуатации следует с интервалом в 2 часа проверять надежность затяжки резьбовых креплений ножей и натяжения ремней привода;
Не допускается присутствие посторонних людей в непосредственной близости к зоне покоса;
При наличии на участке камней и других твердых предметов производить скашивание с особой осторожностью;
Все работы производить на скорости, не превышающей рекомендованную производителем.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
2. Взять диски от сеялки, которая давно уже не используется.
3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

1. Надежная металлическая ось в диаметре около (8 мм);
2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

1. Брус металла 15×50х120 мм.
2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
4. Закрепите ножи с двух сторон бруса.
5. Напоследних с двух сторон закрепите прижимы и полозья.
6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

1. Подберите прочную раму из металлических углов.
2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
6. Соедините все диски попарно (большой+маленький), закрепите болтами.
7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Техника безопасности

При сборке и установке следует проверить все сварочные швы и соединения. При невыполнении этого пункта устройство при работе может сломаться, заклинить соседние детали и нанести повреждения оператору или рядом находящемуся человеку. При запуске и работе оборудования необходимо убедиться, что рядом нет людей, животных, металлических предметов, твердых материалов.

Сделать роторную косилку гораздо проще и легче, чем сегментную. Но если есть материалы и желание, то можно справиться и с этой задачей. Сенокосилка-измельчитель сможет выполнять различные сельскохозяйственные работы.

Самая распространенная крепежная система сенокосилки на минитрактор — навесная. А приводная система — цепная. Цеповая косилка очень удобная и надежная.

Самодельная косилка на трактор — важное приспособление для фермерских угодий. Эти изделия, сделанные самостоятельно, прочнее, надежнее, чем заводские, и прослужат намного дольше. Самодельные косилки для минитрактора более функциональные и простые в сборке

Самодельные косилки для минитрактора более функциональные и простые в сборке.
