Как определить длину цепи бензопилы

Цепь для бензопилы: параметры выбора

Во-первых, следует знать, какой угол заточки вам необходим. Если свою бензопилу вы используете только для выполнения работ по дому, то следует, как правило, выбирать цепи, где зубья заточены под углом 25-35°. Меньший угол заточки (5-15°) используется в основном профессионалами. Однако такие цепи могут пригодиться и вам, если вам предстоит выполнять только продольное пиление.

Остальные параметры можно найти прямо на инструменте или в его инструкции. Но вполне может случиться, что данные на корпусе стерлись, а инструкция затерялась. Однако необходимые характеристики можно определить по старой цепи с помощью соответствующих замеров.

Такими параметрами являются, в частности:

Размер цепи

То есть ее длина. Благодаря замеру, можно определить, подойдет ли новая цепь на вашу бензопилу.

Однако замер производят не в каких-то мерах длины. А в количестве звеньев, имеющихся в старом изделии. Но можно обойтись даже без подсчета количества: просто взять старую цепь с собой в магазин и приложить ее к новой.

Шаг

Шагом, как правило, называется расстояние, равное половине дистанции между краями участка из трех звеньев цепи. Причем для замера можно выбирать совершенно любые расположенные рядом звенья. Краем звена считают соединительную заклепку с соседом.

Чтобы произвести измерение, старую цепь следует разложить на столе. Затем выбирают три любые звена. После этого измеряют расстояние от центра первой заклепки до центра третьей. Чтобы получить размер шага, замеренное число делят на 2.

В принципе, используется только 4 основных шага:

• 0,404′ (10,25 мм);
• 3/8′ (9,5 мм);
• 0,325′ (8,25 мм);
• 1/4′ (6,35 мм).

Например, выполнив замер, вы получили 20,5 мм. В результате деления на два, у вас получается 10,25 мм. Следовательно, шаг вашей цепи составляет 0,404′.

Толщина хвостика

Если толщина подобрана правильно, то цепь может свободно скользить по направляющей шины. В том случае, когда цепь чересчур толста, она не усядется в пазу шины. Если цепь тонка, то она будет не только болтаться, но может даже выпадать во время работы.

Для измерение данного параметра на старой цепи лучше всего воспользоваться штангенциркулем.

Чтобы вы могли ориентироваться, уточним, что на практике вы можете столкнуться со следующими размерными вариантами:

• 1,6 и 1,5 мм. Такие цепи используются, как правило, на мощных пилах, применяемых в профессиональной деятельности;
• 1,3 мм (0,050′) – применяются на полупрофессиональных и любительских пилах;
• 1,1 мм (0,043′) – применяются на большинстве стандартных пил.

Только что приведенные нами параметры вполне достаточны для того, чтобы вы смогли подобрать такую цепь, которая подходит именно на ваш инструмент.

Расположение звеньев

У стандартной высококачественной цепи каждое режущее звено имеет два хвостика. Материал, из которого собирается рабочий элемент бензопилы, в лучшем варианте, является очень прочным. По этой причине стоимость хорошей цепи не может быть низкой. Однако существуют достаточно дешевые разновидности, у которых имеет место полупропуск или пропуск звеньев. Когда владелец пилы пользуется ею не часто, такой вариант может подойти.

Типы распилов

На завершающем этапе выбора цепи, стоит остановиться на видах распилов. Резать материал можно вдоль и поперек волокон, от этого зависит форма режущего элемента, который может быть продольным или поперечным. Также они отличаются друг от друга углом заточки. У первого, такой угол составляет от пяти до пятнадцати градусов, а у второго типа – двадцать пять, тридцать пять градусов.

Чтобы не ошибиться, и выбрать отличную цепь, существуют проверенные и высококачественные марки Штиль, Хускварна, Чемпион, Гудлак, которые соответствуют требуемой модели бензопилы. Ниже представлено видео, которое поможет выбрать подходящую цепь.

Учет материала, из которого изготовлены зубья

В большинстве цепей для бензопил при изготовлении режущих зубьев используется высоколегированная хромоникелевая сталь.

Поэтому при приобретении нового экземпляра, следует только визуально проверить качество изготовления режущих элементов и их заточку. Однако для использования инструмента при обработке особо твердых, промерзших или сильно загрязненных материалов, возникает необходимость упрочнения зубьев. Для таких целей предлагаются варианты, на зубьях которых делаются твердосплавные специальные напайки. Они имеют повышенную стойкость к износу. Наличие напаек маркируется на поверхности каждого режущего зуба.

Толщина хвостика

От данной характеристики зависит толщина элементов, а также ширина ведущего звена. Между ней и размерами паза инструмента, предназначенного, чтобы протягивать цепь, есть прямая связь. Выбирая пильную цепь, следует учитывать, чтобы она могла поместиться в паз.

Читайте здесь: Бензиновая виброплита — строительные инструменты и механизмы и советы по их применению

Толщина хвостика влияет на прочностные и качественные свойства цепи, ее надёжность и выносливость. Стандартными считаются значения в 1,1, 1,3, 1,5, 1,6, 2 мм. Наиболее узкая цепь используется в компактных пилах бытового класса.

Количество звеньев

Подсчитывается общее количество звеньев, как режущих, так и соединительных.

Теперь, совершенно очевидно, что «цепь на 25 зубьев» превращается в цепь с 50 звеньями, а «цепь на шину 35 см» может быть как с шагом 3/8 дюйма, так и с шагом 0,325 дюйма, более того, у различных производителей при одном и том же шаге цепи и длине шины количество звеньев пильной цепи варьируется. Это обусловлено расположением цепного колеса на самой пиле.

В те моменты, когда под рукой нет инструкции по эксплуатации бензопилы, а самостоятельно маркировку ее режущей гарнитуры установить не получается, на помощь приходят информационные таблицы, призванные не только упростить жизнь владельцам бензоинструментов, но и избавить их от вероятных оплошностей, которые можно допустить, выбрав неподходящие размеры шины или самого цепного полотна.

Цепь для бензопилы: как использовать, чтобы продлить ее долговечность

Чтобы продлить долговечность цепи, следует придерживаться правил ее эксплуатации. Общие рекомендации на этот счет всегда можно найти в инструкции, прилагаемой к инструменту. Однако главные нюансы мы все-таки напомним.

Особенно пристальное внимание обращайте на натяжение цепи. Скользить в направляющей шины она должна совершенно свободно

Постоянная смазка. Если цепь смазывается постоянно, то это уменьшает имеющееся трение. В результате она изнашивается не так быстро. Чтобы обеспечить постоянную смазку, необходимо отслеживать состояние смазочных каналов и наполненность масляного бачка.
Проверка состояния ограничителя глубины пропила. Участок надо периодически обрабатывать напильником. Чтобы проконтролировать толщину, необходимо использовать шаблоны заточки. В результате вы не только улучшите рабочие характеристики, но и обеспечите безопасность при работе. Поддержание остроты цепи. Зубья необходимо править. Выполнять это можно с помощью напильника. Если этого не делать, то режущие элементы быстро изнашиваются. Более того, все соединения звеньев оказываются под повышенной ударной нагрузкой.

Итак, теперь вы представляете, как можно понять, что пильная цепь уже подлежит замене. Более того, вы всегда сможете подобрать новую. И сможете сделать так, чтобы она служила как можно дольше.

Мне нравитсяНе нравится

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

Толщина ведущего звена (хвостика)

Данный параметр является вторым по важности при выборе пильного элемента. Следует знать, что на разных марках бензопил шина будет отличаться по ширине. Ведущие звенья также предназначаются только под определенный тип шин

Ведущие звенья также предназначаются только под определенный тип шин.

Ведущие звенья бывают следующих размеров.

1. 0,043” или 1,1 мм. Это самое маленькое ведущее звено. Устанавливается обычно в миниатюрных цепях, которые предназначены для “слабеньких”, бытовых агрегатов, не предназначенных для больших нагрузок.
2. 0,05” или 1,3 мм. Хотя разница с предыдущим примером незначительная, режущий элемент рассчитан на более ощутимые нагрузки. Цепи со звеном 1,3 мм наиболее распространены среди владельцев бытовых и полупрофессиональных бензопил, имеют небольшой вес и достаточно надежны.
3. 0,058” или 1,5 мм. Данный тип пил имеет не меньшую популярность, чем предыдущий, но используется уже не только в полупрофессиональном инструменте, но и в аппаратах класса профи.
4. 0,063” или 1,6 мм. Цепи с такой толщиной хвостика являются более прочными и ставятся только на инструмент для профессионалов.
5. 0,08” или 2 мм. Этот размер является завершающим среди типов ведущих звеньев. Цепь рассчитана на длительную работу и серьезные нагрузки. Не сложно догадаться, что элемент используется только на высокопрофессиональных бензопилах, обладающих высокой мощностью.

В итоге, чем больше толщина ведущего звена, тем прочнее и качественнее цепь, и тем большие нагрузки она сможет выдерживать. Но, выбирая режущий элемент, необходимо сверяться с инструкцией к аппарату, где указывается, какого размера шину допускается на нем устанавливать.

Рекомендации по продлению эксплуатационного ресурса

Примерный срок эксплуатации фирменной шины равняется суммарному ресурсу 3-х качественных пильных цепей, приводная звездочка меняется по состоянию. Специалисты рекомендуют использовать в работе комплект из нескольких цепей.

Основные факторы досрочного выхода шины из строя:

• инициирующее быструю выработку паза и хвостовиков чрезмерное натяжение цепи или несоответствие ее шага характеристикам венца ведущей звездочки;
• приложение значительных усилий при распиловке твердой или мерзлой древесины;
• греется шина и интенсивно изнашивается из-за отсутствия подачи смазки, вследствие неисправности или неправильной регулировки штатного маслонасоса;
• экономия средств на применении некачественного цепного масла или масляных суррогатов типа отработки.

Форсированный расход ресурса пильной гарнитуры имеет место при попадании в нее грунта или песка, работе новой цепи на изношенном венце ведущей звездочки.

Дополнительно: Свечи Зажигания Для Бензопилы Штиль

Как заточить быстро?

Метод, рассмотренный выше, позволяет сделать идеальную заточку, которая сохранит цепь на длительный срок. Однако этот способ трудоемкий. Какой станок для заточки цепей бензопил лучше сэкономит время и сохранит усилия? Правильно – электрический. К его плюсам можно отнести скорость заточки. Из минусов можно отметить формирование неправильной формы кромки режущего зуба, быстрое снашивание цепи, а также невозможность пользоваться станком в полевых условиях.

Можно также заточить цепь при помощи небольшой болгарки. Но нужно учитывать, что правильный профиль резца сделать не получится.

Поэтому таким способом лучше точить те цепи, которые отслужили свое и их не жалко испортить. Такую цепь можно оставить для распила досок с гвоздями. Она будет лучше, чем тупая, но ее будет постоянно уводить в сторону.

Выбор по виду пиления

Для окончательного решения вопроса следует учесть вид пиления. В общем, распил древесины может производиться поперек или вдоль волокон, при этом механизм таких распилов отличается друг от друга. В связи с этим для разного вида пиления целесообразно использование режущего элемента разной формы. Соответственно, принято различать два типа – продольный и поперечный.

Типы цепей различаются углом заточки режущего звена. Для поперечного типа угол заточки меньше, чем для продольного типа. Так, угол заточки для поперечного распила составляет 25-35 °, а для продольного – 5-15 °. Значение этого параметра наносится (маркируется) на поверхность режущих зубьев. Кроме того, следует учесть, что величина угла зависит от вида древесины и ее плотности.

Чтобы подобрать цепь для бензопилы следует знать три параметра:

1. Шаг цепи;
2. Толщина цепи (толщина приводного звена);
3. Длина цепи (количество приводных звеньев).

Зная эти три параметра можно с легкостью подобрать , высотореза или харвестерной головки.

1. Шаг цепи

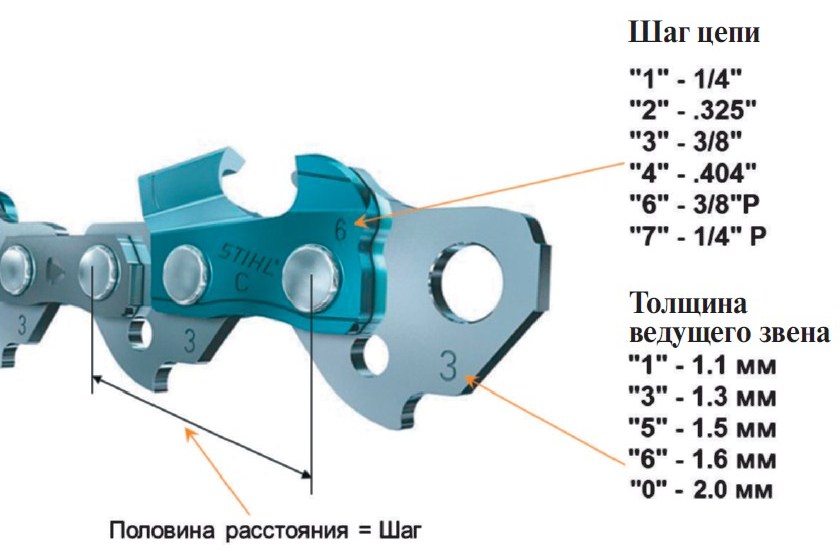

Шаг цепи принято обозначать в дюймах, вычисляют его следующим образом: измеряют расстояние между ближайшими приводными звеньями цепи, или расстояние между тремя ближайшими заклепками цепи (от центра заклепки), делят на 2 и переводят в дюймы (1 дюйм = 25,4 мм).

Шаг цепи всегда должен совпадать с шагом ведущей звездочки пилы и ведомой .

• Цепь с шагом 0,25″ он же 1/4″. Расстояние между тремя заклепками (ведущими звеньями) 12,7 мм ÷ 2 = 6,35 мм переводим в дюймы (÷ 25,4) в дюймах это 0,25″ (чаще обозначается как 1/4″).
• Цепь с шагом 0,325″. Расстояние между тремя заклепками (ведущими звеньями) 16,5 мм ÷ 2 = 8,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,325″.
• Цепь с шагом 0,375″ он же 3/8″. Расстояние между тремя заклепками 19 мм ÷ 2 = 9,5 мм переводим в дюймы (÷ 25,4) в дюймах это 0,375″ (принято обозначать как 3/8″, чтобы не спутать с 0,325″).
• Цепь с шагом 0,404″. Расстояние между тремя заклепками 20,5 мм ÷ 2 = 10,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,404″.
• Цепь с шагом 3/4″. Расстояние между тремя заклепками 38,1 мм ÷ 2 = 19,05 мм переводим в дюймы (÷ 25,4) в дюймах это 0,75″ (принято обозначать как 3/4″).

2. Толщина

Толщина цепи – это толщина приводного звена (можно измерить штангенциркулем). Данный размер всегда должен совпадать с толщиной паза .

Всего для электрических и бензиновых пил, а также харвестеров существует 6 размеров определяющих толщину ведущего звена:

• 1,1 мм (0,043”);
• 1,3 мм (0,05”);
• 1,5 мм (0,058”);
• 1,6 мм (0,063”);
• 2,0 мм (0,08”);
• 3,1 мм (0,122”).

3. Третий главный параметр при подборе цепи: Длина цепи (Количество приводных звеньев).

Длина цепи определяется подсчетом количества приводных (внутренних) звеньев цепи

Важно:

• режущие звенья не определяют длину цепи (не считайте их).
• длина направляющей шины не определяет точную длину цепи (например, на пиле с шиной 16″ (40 см) может быть установлена цепь длиной 55, или 56, или 57 звеньев, зависит от механизма натяжки цепи конкретной модели пилы).
• вам не подойдет цепь длиной примерно 55-57 звеньев, подойдет только определенный размер рекомендованный производителем пилы.

Какая длина шины у моей бензопилы?

Длина режущей части шины отличается от её общей длины. Длиной шины принято считать длину реза (рабочую часть) – это расстояние от передней части пилы до закругленного кончика носовой части шины. Этот размер округляется до ближайшего в дюймах или сантиметрах. Дюйм обозначается как ” равен 2,54 см.

Например, длина режущей части шины для бензопилы Stihl MS180 – 40 см. 40 см ÷ 2,54 = 15,7 дюйма. С округлением получается 16″ (дюймов).

Для бензопилы Штиль MS180 подходит 16 дюймовая (40 сантиметровая) шина Орегон артикул 160SDEA074.

Конструктивные особенности

В широких и тяжелых цепях высококлассного профессионального оборудования каждое звено имеет пару хвостовиков. Это обеспечивает надежный контакт с шиной и звездочками и дает возможность инструменту противостоять сильным боковым нагрузкам. В обычной цепи доля режущих звеньев составляет половину.

Чтобы облегчить инструменты бытового класса, выпускают так облегченные недорогие модели:

• пропускные. опорное звено с хвостовиком устанавливаются сразу за режущим, их доля снижена до 40 %;
• полупропускные: опорное вставляется после каждого второго режущего, их доля – 35 %.

Снижение числа активных звенев ведет к пропорциональному возрастанию нагрузки на остальные. Это неминуемо приводит к сокращению срока их службы и повышению частоты заточек.

Подобрать такие цепи можно, если не хочется тратить лишних денег, при небольших объемах работ и эпизодическом их характере.
