Измельчитель садовый своими руками к мотоблоку

Особенности правильной эксплуатации самодельных агрегатов

Существует еще очень много вариантов, как сделать измельчитель для веток в домашних условиях, но все зависит от имеющихся в распоряжении деталей, инструментов, а также особенностей применения изделий. Вышеописанные инструкции дают понять, что изготовление самодельного устройства не требует больших затрат, и поэтому если не желаете тратиться на покупки не дешевых инструментов, то сделать их можно самостоятельно, уделив несколько часов или дней свободного времени. После того, как конструкция будет готова, перед ее испытанием и применением рекомендуем ознакомиться со следующими тонкостями эксплуатации:

Работы проводить обязательно в защитных очках. Ведь не исключается вылет осколков из подающего бункера, которые могут привести к серьезным травмам. Используйте также перчатки, специальную обувь, наушники и головной убор. Если в подающем бункере застряла ветка, то не пытайтесь ее достать рукой или подтолкнуть. Для таких случаев следует подготовить специальную палку с разветвлением на конце, которой можно толкать застрявшие ветки, траву и листья. Не пытайтесь забросить в измельчитель ветку большого диаметра. Кроме того, что это опасно, так вы еще и быстро выведете из строя машину. Если двигателю не хватит мощности раздробить древесину, то она застрянет внутри, и заклинит вал. Мотор от перегрева может сгореть

От больших по диаметру бревен также быстро изнашиваются ножи, поэтому очень важно определиться с диаметром измельчаемых веток, и перед их дроблением, провести сортировку. Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Мелкие частицы могут вылететь из подающего бункера, и попасть в человека, нанося ему увечья. В случае заклинивания вала, необходимо немедленно отключить электродвигатель от сети, а бензиновый мотор заглушить. Последующий запуск разрешен в том случае, когда будет устранена причина заклинивания.

Подводя итог, надо отметить еще один очень важный момент — необходимость регулярного проведения обслуживания. В частности, следует периодически проверять качество заточки режущих ножей. При их притуплении повышается нагрузка на двигатель, что приводит к быстрому перегреву, и выходу его из строя.

Обязательно нужно регулярно проверять качество креплений, так как от вибраций не исключено раскручивание болтов или гаек, что может привести к травматическим последствиям для человека. Используя выше предложенные идеи и собственные задумки, не составит большого труда сделать качественный и высокоэффективный садовый измельчитель в домашних условиях.

Публикации по теме

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Отрезной станок из болгарки как сделать самому

Делаем роликовые ножницы самостоятельно из подшипников

Делаем из шуруповерта ледобур простая инструкция

Садовые измельчители

В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

Стальная рама, где установлены все детали и механизмы.
Основной привод — в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
Режущие детали.
Плавная передача.
Защитный кожух.
2 бункера — один подаёт деревянные палки, а другой выгружает щепы.

Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.
Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Как сделать самодельный мульчер

Мульчерователь для мотоблока – достаточно сложное приспособление. Он состоит из:

Железной рамы;
Защитного кожуха;
Отрезка транспортерной ленты;
Вала с закрепленными ножами;
Редуктора с двумя ременными шкивами;
Двух плавающих подшипников;
Двух направляющих колес;
Крепления к мотоблоку.

Сначала нужно сварить из железных уголков раму 85х65 см. Затем из толстостенной трубы от буровой установки нужно сделать вал мульчера. Размеры вала – 70 см в длину и 58 мм в диаметре. На концах вала устанавливаются два плавающих подшипника, которыми он и крепится к раме.

Крутящийся момент передается на вал через редуктор с двумя ременными передачами — одна соединяет его с мотоблоком, а другая идет непосредственно на вал.

К валу приварены поводки с ножами V-образной формы, расположенные в 4 ряда. Самые длинные ножи закреплены на 1и 3 рядах скраю. Вторые через 5 см на 2 и 4 рядах немного короче, следующие в 3 и 1рядуах через 5 см еще короче и так по спирали до средины вала. С обратной стороны вала ножи сделаны за тем же принципом, но самые длинные не на 1 и 3 рядах, а на 2 и 4.

Сборка измельчителя

Чтобы собрать дробилку древесины из пакета дисковых пил, следуйте инструкции:

Для начала необходимо собрать пилы на валу, проложив между ними шайбы и затянув с обеих сторон гайками.
Дальше необходимо напрессовать подшипники на вал, а затем в наружные корпуса. Последние фиксируются на раме посредством болтов. Для этого в раме предварительно делают отверстия.
На концы вала необходимо насадить шкив и маховик, соблюдая надёжность фиксации.
Вплотную к зубьям режущего элемента устанавливают контрнож.
Затем необходимо установить двигатель и главную передачу, натянув ремень.

Непосредственно перед сборкой смажьте сепараторы подшипников. Устанавливайте пилы таким образом, чтобы профили зубьев не совпадали.

Для фиксации контрножа лучше применять не сварку, а болты, продевая их через отверстия овальной формы.

При соблюдении всех инструкций вы сможете легко и быстро создать высокопродуктивное устройство для дробления древесины.

https://youtube.com/watch?v=-HzDATzFZf8

Особенности изготовления садового измельчителя своими руками

Для производства измельчителя вам понадобится определённый инвентарь. Обязательно наличие старого корпуса с работающим электрическим двигателем, он может быть от стиральной машины, пылесоса и другой бытовой техники, которую вы хотели выбросить. Обязательно обзаведитесь дополнительными деталями, приобретите крепёжные компоненты, а также ножи и прокладки. Позаботьтесь о наличии контейнера, куда будет поступать готовое удобрение. Удобно, если вы изготовите измельчительное оборудование высотой в свой рост, но для этого пригодятся ножки (подойдут деревянные и металлические).

Будьте внимательны! Измельчитель для травы и соломы работает по принципу кухонного комбайна, поэтому не засовывайте руки в устройство, когда оно работает

ВАЖНО!

При работе с электрическим двигателем, а именно при его перепаивании и креплении к нему дополнительных комплектующих соблюдайте правила безопасности.

Подготовительные работы перед самостоятельной сборкой измельчителя

Прежде чем приступить к выбору конструкции садового измельчителя и начинать его собирать, необходимо четко определить цели его будущей работы. Аппарат может служить для создания древесных опилок, которые в дальнейшем можно использовать для добавления в почву в виде компоста.

Еще один вариант может быть связан с изготовлением топливных брикетов. Самой простой окажется обыкновенная дисковая дробилка для садовой техники. В будущем её можно будет использовать для дробления веток среднего диаметра.

Теперь можно заняться подбором тягового блока. Если он с насадкой измельчителем, для этого подойдут мотоблоки, мощность которых не ниже 6 лошадиных сил. Самой надежной конструкция будет в том случае, если собирать её на базе садового оборудования от таких фирм, как «Целина», «Нева» или «Каскад».

Далее стоит заняться адаптацией клиноременной передачи. Это необходимо, чтобы ножи без проблем справлялись с работой и при этом не изнашивали двигатель. Чтобы добиться такого эффекта, стоит помнить, что мотоблок с 3 тысячами оборотов в минуту должен оснащаться ножами, которые будут вращаться со скоростью 1500 оборотов.

Для чего можно использовать измельченные ветки и растения

Осенью и весной на дачных участках скапливается большое количество так называемого органического мусора, представленного в виде веток после обрезки сада, цветов, растений, с/х культур. Причем его основой является не только мелкий хворост, но и крупные бревна, используемые для топки котлов, печей, мангалов.

Крупные бревна распиливаются, рубятся и складируются. Другой вопрос — что же делать с мелкими ветками и растительностью, которые становятся навязчивой проблемой для всех владельцев частных домов, дач и садовых участков. Скопившиеся отходы не только занимают много места, но еще и портят весь интерьер.

В качестве альтернативного решения рекомендуется использовать органический мусор как удобрение. Для этого его необходимо измельчить, для чего не обойтись без специального оборудования.

Измельченные ветки будут служить не только, как органическое удобрение с большим содержанием полезных веществ, но еще и в качестве мульчи. Стружка древесины задерживает влагу, питает землю, и способствует повышению урожайности, а также снижению количества сорняков на грядке. В зимнее время такой покров защитит корни растений от вымерзания.

Это интересно! Измельченные ветки могут применяться в качестве щепы для приготовления копченостей.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

электродвигатель номинальной мощностью до 4 кВт
пару стальных пластин толщиной до 10 мм
две шестерни из высокопрочной стали
пару шкивов
валы, закаленные и обработанные
подшипники для надежного крепления валов
непосредственно режущие лезвия из стали
металлический корпус
стальная труба необходимого диаметра
набор гаечных ключей
аппарат для сварки
мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

Из стиральной машины старого типа удаляется активатор.
Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
Размер рабочего инструмента делают немного меньше диаметра барабана.
В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
С боку пропускаем ось устройства.
Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

емкость из пластика или металла объемом до 50 л
несколько труб из металла диаметром до 20 мм
стальную сеть площадью около 1 кв.м с мелкой ячейкой
обрезок деревянной доски, либо фанеры
необходимо приобрести металлические хомуты для креплений
деревянные бруски и саморезы для их стяжки
непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

шуруповерт
наковальня
дрель
электролобзик
слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
Емкость располагают на небольшой высоте при помощи конструкции из труб.
Двигатель триммера крепят на доске.
Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
На торце штанги ставят режущий инструмент.
Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

Дисковые пилы – 15-25 штук
Мотор – бензиновый или электрический
Шпилька (штанга) М20, к ней шайбы и гайки
Шкив (например, от генератора ВАЗ) и плотный ремень
Подшипники
Металлические трубы для рамы
Листовой металл для бункера
Шайбы из пластика 14-24 штуки

Самодельная дробилка

Можно ли сделать дробилку своими руками? Конечно, можно. Сборка самодельного приспособления производится строго по инструкции.

Такое устройство имеет ряд преимуществ:

Владелец сам определяет режущую способность, исходя из мощности мотоблока и типа измельчителя.
Возможно подобрать необходимое количество ножей.
Позволяет изготовить приемочный бункер необходимого диаметра.
Собрать измельчитель, который будет перерабатывать разные виды веток, листву и сорняки.
Низкая себестоимость деталей.

Самодельное приспособление станет незаменимым помощником на участке и позволит быстро навести порядок.

Изготовление приспособления своими руками

Перед тем, как приступить к изготовлению веткоизмельчителя для мотоблока, необходимо определиться с целями его создания:

для получения древесных опилок, которые затем можно использовать на садовом участке в качестве компоста или мульчирования почвы – лучше всего подойдет дисковая дробилка;
если достаточно дробления веток на крупную фракцию – подойдет измельчитель, действующий как фуганок.

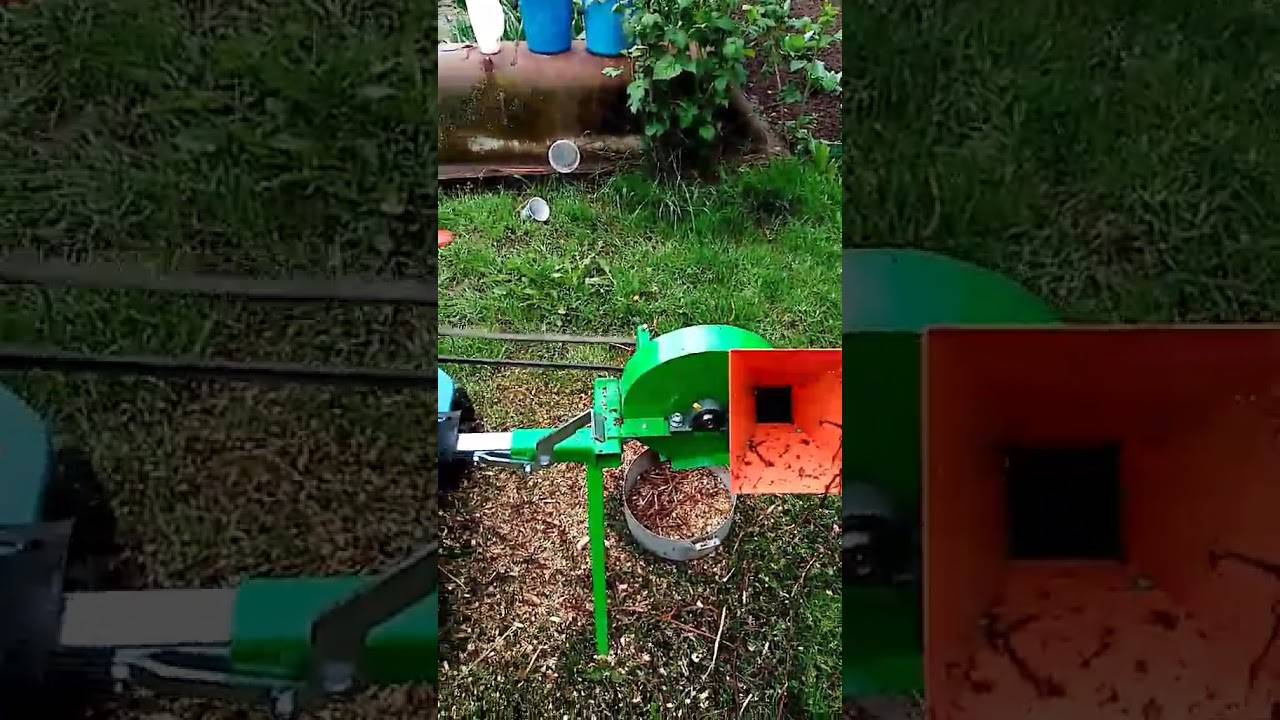

На видео, вы можете посмотреть, как работает веткоизмельчитель на практике и как его изготовить:

Также следует отметить, что если вы решили собирать измельчитель веток для мотоблока самостоятельно, то его надо делать максимально универсальным, т.е. чтобы была возможность перерабатывать как крупные ветки, так и мелкий мусор.

Необходимые инструменты и материалы

Для создания измельчителя к мотоблоку понадобятся:

шестерни задней передачи ГАЗ-53 (90 мм) – 2 шт.;
подшипники 6207 (внешний диаметр 72 мм, внутренний – 35 мм.) – 4 шт.;
металлическая труба, толщиной 100 мм;
болтовые соединения;
уголки;
профилированная труба;
металлический лист, толщиной 5 мм;
вал.

Из инструментов желательно иметь:

сварочный аппарат;
фрезерный станок (не обязательно);
болгарка;
дрель;
штангенциркуль;
пассатижи;
комплект ключей;
молоток.

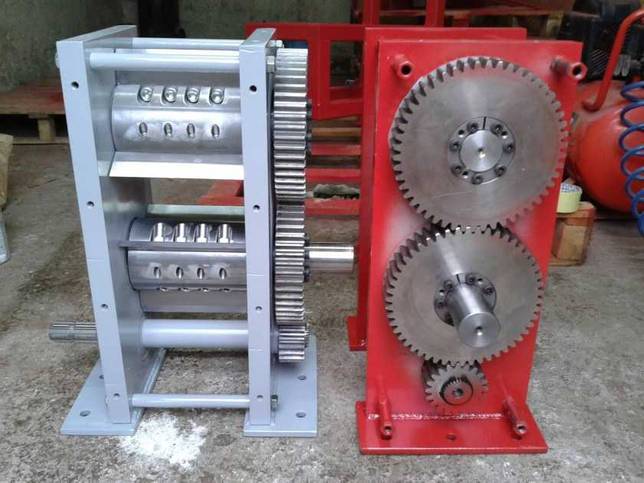

Пошаговая инструкция сборки

Составляем на ровной поверхности 2 шестерни, измеряем центры валов. Получилось 82 мм между валами. Внутренний размер шестерни 28 мм, соответственно вал должен быть таких же размеров. От шестерней отрезаем малую часть. Большую часть оставляем. Она будет крепиться к одному концу вала. Чертежей нет, но они особо и не нужны здесь.
Вытачиваем вал измельчителя (2 шт.), на котором будут располагаться режущие элементы. Их основой может стать любая стальная заготовка.
На концы полученных валиков будут надеваться подшипники, крепиться шестерни и шкив.
Фрезеруем каждую сторону валов на 10 мм вглубь, чтобы они стали квадратными (так как предполагается установка 4 ножей на одном валу, то изготавливается квадратная заготовка).
Вытачиваем обоймы под подшипники.
Срезаем одну сторону обоймы на нужную глубину и свариваем между собой.
Берем подходящую металлическую трубу (в данном случае на 100 мм) и распиливаем на 2 сегмента.
Привариваем сегменты трубы к обоймам под подшипники.
Вставляем в получившийся корпус отфрезерованные валы.
Ставим шестерни.
Берем заготовки под ножи.
Вырезаем из заготовок ножи нужных размеров (длина 70 мм, ширина 55 мм). Делаем пазы для крепежа.
Сверлим отверстия и нарезаем резьбу на валах для закрепления ножей.
Выставляем и закрепляем ножи. Крепим шкив.
Раму будущей дробилки для мотоблока изготавливаем из уголков и профилированной трубы. Эта сварная конструкция крепится на месте ручки мотоблока. Для большей устойчивости имеется растяжка, которая присоединяется к мосту.
На раму крепим конструкцию измельчителя (шарнирно) и приемный раструб (бункер для подачи сырья). Бункер изготовить очень просто. Для этого из металлического листа вырезаются 4 детали трапециевидной формы и свариваются между собой в виде усеченной пирамиды. Крепится на болты или с помощью сварки перед блоком измельчителя.
Соединяем блок измельчителя с двигателем мотоблока ременной передачей.

В итоге получается вот такая конструкция (изображение ниже). Культиватор очень функциональное устройство, в своем хозяйстве незаменимый инструмент, некоторые даже используют мотоблок, как зернодробилку.

Пользуясь садовым измельчителем веток в паре с мотоблоком, вы можете не вспоминать о разведении костров и сжигании мусора, а также обеспечите себя полезными материалами (опилками и компостом) для дачного участка. Также такой способ переработки обеспечивает экологичность и безотходность, особенно при использовании электрического культиватора.

Дробилка к мотоблоку: особенности и виды

Истинные садоводы наверняка знают, что такое мульчирование. Так вот, при помощи измельчителя на мотоблок, можно создать отличную мульчу, сохраняющую влагу в земле и не позволяющую никаким вредителям и болезням проникнуть в корневища растений.

Выбирая веткоизмельчитель, нужно обратить внимание на следующие факторы:

Мощность;
Функциональность;
Размер;
Тип дробящей системы;
Диметр воронки.

Такой веткоизмельчитель для мотоблока способен переработать ветки диаметром до 45 мм. Многие модели указанного плана оснащены еще одной полезной функцией: самовтягиванием. То есть, пользователю нужно всего лишь правильно разместить материал, а дальше система сама сделает все операции.

Важный момент: листья, траву и прочую зелень лучше измельчать на дисковом приспособлении, ведь фрезерный агрегат не всегда сможет качественно раздробить столь мягкие объекты.

Подобная система актуальна для свежесрезанных веток, листьев, травы, сорняков и прочих относительно мягких растений. Сухие деревяшки также будут дробиться, но существует высокая вероятность быстрого затупления ножей. Получаемая мелкая фракция мусора довольно быстро превращается в полезное удобрение.

Выделяют также измельчители древесины по типу двигателя: бензиновые или электрические. Первые считаются чрезвычайно мощными, и они с легкостью перерабатывают мусор любого плана. Но работать с такими устройствами нужно только в протекционных наушниках, ибо они немало шумят.

Электрические измельчители отличаются меньшей мощностью, простотой в обслуживании и абсолютной бесшумностью. Но при всем этом очень чувствительно реагируют на скачки в сети и могут резко прекратить функционировать.

Указанные садовые насадки зачастую крепятся к передней части машины. Профессиональные модели дополняются пневматическими колесами с протекторами, цепными устройствами, стальными корпусами и специальными колунами. На рынке можно найти измельчители для «технических помощников» Нева, Кентавр, Патриот и т. п.

Сегодня многим владельцам частных секторов удалось стать собственниками щепорезов, поэтому они с радостью делятся особенностями эксплуатации, рассказывают советы и раскрывают специфику ухода за навеской с помощью представленных ниже видеоматериалов.

Типы измельчителей по мощности двигателя

Как уже было сказано, для небольших объёмов сырья вполне хватит двигателя средней мощности. А значит, можно использовать электромотор. Хотя такой шредер для сада требует подключения к электропитанию, конструктивно он проще бензинового, его легче изготовить своими руками.

мощность двигателя до 1,6 кВт. Агрегата с такой силовой установкой будет достаточно для измельчения веток, диаметр которых не превышает 2 см. Такие устройства не подходят для высокоинтенсивной работы;
мощность 3-4 кВт. Способны работать с материалом диаметром до 4-4,5 см;
свыше 4 кВт. При помощи подобного устройства можно перемалывать поленья толщиной 7-14 см.

Имейте в виду, что мощные электромоторы нужно подключать к трёхфазной сети. При использовании домашней однофазной сети (220 В) выдаваемая мощность падает в 2 раза. Если нет возможности или желания оборудовать на участке трёхфазное питание, есть смысл рассмотреть вопрос сборки устройства на основе ДВС.

В зависимости от планируемых объёмов работ, для изготовления садового измельчителя своими руками можно использовать моторы от различных бытовых электроприборов:

от угловой шлифмашины;
триммера;
стиральной машины (вместе с баком);
мощный асинхронный трёхфазный двигатель (типа АИР 100 L4 4кВт на1500об/мин) и др.

Обратите внимание!

Скворечник своими руками: поэтапные схемы и чертежи для создания своими руками. Виды скворечников и материалов изготовления + идеи оформления
Ландшафтный дизайн своими руками: планировка и зонирование участка, выбор декоративных элементов. Новинки и идеи дизайна (фото + видео)
Откатные ворота на даче своими руками: варианты материалов сооружения, подготовка территории + поэтапная инструкция по работе своими руками

Из первых трёх моторов своими руками можно собрать разве что измельчитель травы и очень тонких веточек. А вот мощный асинхронный мотор способен превращать в мелкую стружку (при наличии качественного режущего элемента) довольно толстые чураки.

Измельчитель садовый своими руками к мотоблоку
