Изготовление звездочек для цепной передачи

Ременная передача

Данная конструкция является часто встречающейся. Её тип определяется расположением вала и направлением движения ремня. Их классифицируют следующим образом:

  • открытого типа;
  • перекрестной формы;
  • ступенчатой системы;
  • угловой.

Для повышения надёжности применяют спаренное соединение. Реализация подобных конструкций производится с помощью ремней различного сечения. Наиболее популярными являются три типа: прямоугольные, в форме трапеции, круглого сечения.

Значение передаточного отношения рассчитывается подстановкой в классическую формулу скоростей вращения ведущего и ведомого валов. Иногда в расчёте используют число оборотов каждого из валов. В качестве альтернативного варианта при расчёте этого параметра используются величины диаметров (радиусов) шкивов.

Материалы звездочек цепных передач

Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:

  • со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
  • подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.

Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.

Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.

Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

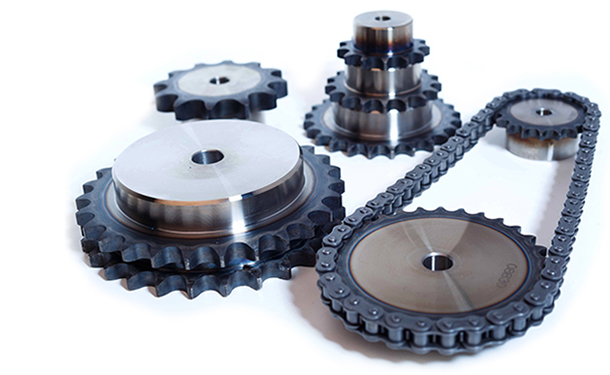

Звездочки для приводных цепей – один из основных элементов цепной передачи. Данный вид привода включает в себя собственно цепь и две звездочки – ведомую и ведущую в зависимости от расположения по отношению к валу. Цепные передачи получили широкое распространение в различных машинах и механизмах благодаря высокой нагрузочной способности, постоянному среднему передаточному отношению, высокому КПД и возможности передавать большую мощность.

Вопросы и ответы

Какие звездочки мы производим?

Мы предлагаем нашим заказчикам возможность заказать следующие виды звездочек:

  • Звездочки цепных приводов;
  • Звездочки цепные на вал;
  • Приводные звездочки;
  • Звездочки цепного конвейера;
  • Звездочки цепные ведущие;
  • Звездочки цепные со втулкой;
  • Звездочки цепные без втулки;
  • Звездочки цепные под расточку;
  • Звездочки цепные однорядные;
  • Звездочки цепные двухрядные;
  • Звездочки цепные трехрядные;
  • Натяжные звездочки;
  • Изготовление нестандартных звездочек;
  • Изготовление звездочек на заказ.

Какие сроки производства звездочек для цепей?

Сроки на выполнения заказов на изготовление звездочек зависят от нескольких нюансов. Самый основной параметр от которого зависят сроки производства это необходимое количество изделий (объем).

На срок влияет сложность изделий. Если это нестандартные звездочки или звездочки которые требуют подбора дополнительных инструментов, то срок производства увеличиться. Каждый заказ рассчитывается в частном порядке по вашей документации с параметрами. Расчет производится в течение одного рабочего дня.

Какой материал используется?

Для изготовления цепных звездочек мы используем только качественные легированные стали. Металл приобретаем у надежных, проверенных поставщиков.

Производим дополнительную закалку звездочек для увеличения прочности.

Являемся ли мы прямыми производителями?

У нашей компании имеется свой производственный цех по выпуску готовой продукции. Цех оснащен всем необходимым оборудованием для выполнения полного всех видов работ от начала и до отправки готового изделия заказчику.

Звездочки для цепей

Звездочки для приводных цепей представлены профилированными колесами, которые на поверхности имеют зубья. Эти элементы изделия предназначены для зацепления с приводной цепью на момент ее эксплуатации. Особенности заключаются в нижеприведенных моментах:

  1. Изделие отличается от стандартных зубчатых колес и шкивов. При этом отличия заметны визуально.
  2. Форма зуба характеризуется тем, что она не предназначена для непосредственного зацепления и контакта на момент эксплуатации.
  3. При изготовлении звездочек применяется металл, характеризующийся повышенной устойчивостью к износу.
  4. Основной характеристикой можно назвать количество зубьев. При этом производятся однорядные и многорядные варианты исполнения.

Подобное изделие сегодня получило широкое распространение, применяется в качестве основного элемента при создании различных механизмов.

Как сделать звездочки для цепи из стальной пластины

В различных самодельных механизмах или устройствах часто может использоваться цепной привод, который состоит из куска цепи и звездочек. И если на роликовую цепь для самоделки еще можно потратиться, то вот покупать звездочки — не обязательно. Их вы можете сделать самостоятельно.

Для этого потребуется кусок стальной пластины, некоторый инструмент и немного свободного времени. Причем звездочки можно сделать абсолютно любого диаметра, какой вам необходим. Теперь давайте рассмотрим процесс изготовления самодельных звездочек более подробно.

И первым делом необходимо замерить расстояние между двумя валиками (пинами) велосипедной цепи. Такое же расстояние должно быть между отдельными зубьями самой звездочки.

Также необходимо будет замерить диаметр ролика. Если, например, диаметр составляет 8 мм, то для сверления отверстий в заготовках необходимо будет использовать сверло на 8 мм. Таким образом, цепь идеально «сядет» на звездочку.

Преимущества универсальной конструкции звездочек

Универсальные варианты исполнения рассматриваемого изделия получили весьма широкое распространение. Особенности конструкции звездочек характеризуются следующими достоинствами:

  1. Универсальность в применении. Существует довольно большое количество различных механизмов с цепью, которые работают за счет цепного привода. При этом не имеет значение то, для какой цели проводится передача усилия.
  2. Длительный эксплуатационный срок. Применение стали определяет то, что зубья выдерживается длительную эксплуатацию для повышения основных эксплуатационных характеристик проводится закалка и отпуск, а также внесение различных веществ для изменения прочности.
  3. Высокая устойчивость к воздействию окружающей среды. Как правило, при изготовлении звездочки используется сталь, которая в составе имеет легирующие элементы. К примеру, повышенная концентрация хрома становится причиной коррозионной стойкости.
  4. Надежность в эксплуатации. Звездочка с правильными параметрами обеспечивает надежную передачу усилия или вращения.

Универсальные приводные элементы для приводных цепей можно встретить в продаже в специализированных магазинах.

Именно поэтому часто механизм смазывается моторным маслом или другим подобным веществом, которые способны повысить степень защиты поверхности от воздействия окружающей среды и снижения степени износа.

Снимаем кассету

Для начала вам необходимо снять колесо с велосипеда. Используйте ключи или шестигранники, думаем с этим вы справитесь без проблем. Следующим шагом нужно поставить колесо перед собой, чтобы перед вашим лицом виднелась стопорная гайка кассеты.

Видите надпись «LOCK>40N*m»? Вот она-то нам и нужна! Стрелкой показано направление затяжки стопорной гайки, по часовой стрелке. Нам нужно открутить её против часовой стрелки. Возможно придётся приложить немало усилий, чтобы сорвать её с места, но не переживайте, это нормально. Всё из-за небольших шлицов на самой маленькой звезде и стопорной гайке. Они там для того, чтобы гайка случайно не открутилась во время катания. Так же между гайкой и звездой может быть тонкая шайба, не потеряйте её, когда будете снимать.

Звездочки под втулку

Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.

Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.

Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.

В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Читать также: Проверка реле регулятора генератора ваз 2110

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

, (13.1)

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

Параметры выбора звездочек

Приведенная выше информация определяет то, что звездочка цепной передачи характеризуется довольно большим количеством различных свойств, которые должны учитываться при выборе наиболее подходящего варианта исполнения. Рекомендациями по выбору назовем следующее:

Наружный диаметр. Этот параметр определяет то, какой длины устанавливается приводная цепь и какое усилие может передаваться. Показатель наружного диаметра варьирует в достаточно большом диапазоне. Кроме этого, слишком большой диаметр не позволяет проводить установку в конкретном случае. При различных диаметрах звездочки проводится понижение или повышение количества передаваемых оборотов. Оптимальное передаточное отношение. Довольно большое распространение получило понятие передаточного отношения звездочки. Это значение определяет то, сколько зубьев ведущего элемента приходится на зубья ведомого. Для определения подобного показателя применяются специальные формулы. Диаметр внутреннего посадочного отверстия также имеет значение. Этот показатель во многом зависит от наружного диаметра, также варьирует в достаточно большом диапазоне

При выборе рекомендуется уделять внимание и размерам шпоночной выемки. Тип применяемого материала при изготовлении изделия может оказывать влияние на эксплуатационные характеристики

В большинстве случаев применяется углеродистая сталь, которая обладает достаточной прочностью и износоустойчивостью

В большинстве случаев применяется углеродистая сталь, которая обладает достаточной прочностью и износоустойчивостью

В последнее время большое распространение получили изделия из легированных сплавов, так как они более устойчивы к воздействию повышенной влажности. В большинстве случаев проводится термическая обработка для существенного повышения эксплуатационных характеристик. Форма зуба в большинстве случаев стандартная. По этому признаку выбирается изделие крайне редко.

В продаже встречается просто огромное количество различных вариантов исполнения звездочек для приводных цепей. При выборе проводится визуальный осмотр, в ходе которого выявляют:

  1. Отсутствие дефектов. Есть вероятность того, что при производстве были допущены ошибки, которые становятся причиной появления трещин, выемок и других дефектов. Они могут негативно отразиться на прочности и других эксплуатационных характеристиках.
  2. Точность геометрической формы. Этот момент проверить достаточно сложно, так как даже отклонение в несколько миллиметров может стать причиной возникновения биения и других проблем. Визуально подобный дефект практически не выявить.
  3. Неравномерность оттенка металла указывает на то, что термическая или другая обработка была проведена с нарушениями. Именно поэтому рекомендуется отдавать предпочтение вариантам исполнения с однородным цветом.

В целом можно сказать, что заусенцы и другие дефекты указывают на низкое качество детали

Именно поэтому следует уделять внимание другим приводным звездочкам, которые на вид выглядят идеально. Основные параметры звездочек во многом определяют эксплуатационные характеристики механизма

Материалы звездочек для цепных передач

Для изготовления звездочек используются различные типы сталей – как среднеуглеродистых, так и легированных. Самыми распространенными марками считаются 45, 40Х, 40ХН, 35ХГСА и 50Г2. Отличные по физико-механическим характеристикам звездочки получаются и из цементируемых сталей, подвергаемых закаливанию. К ним относится сырье марок 15, 12ХНЗА и 20Х. В производстве звездочек могут применяться и элементы из пластика. Чтобы обеспечить более мягкую и бесшумную работу, венцы этих деталей выполняются из пластмасс. Пластмассовые части не только снижают шум, но и сокращают износ частей цепного механизма. Цепные приводы с невысокой скоростью хода могут оснащаться звездочками, изготовленными из чугуна.

Способы изготовления звездочек

Процесс изготовления звездочек для цепной передачи, несмотря на видимую простоту изделий, имеет много нюансов и в целом сложнее, чем создание зубчатых колес. По способу производства эти комплектующие могут быть литыми, штампованными или обработанными механическим способом. Кроме основных операций заготовка, превращенная в звездочку, по необходимости проходит зубопритирку, обкатку или шлифовальные работы. Количество операций зависит от типа цепи, для которой она предназначена. Звездочки используются в вильчатых, роликовых, втулочных, пластинчатых, круглозвенных и тяговых цепях.

Конструкция ступицы и диска звездочек цепных передач

Конструкционными элементами звездочки являются ступица и диск. Первая играет роль связующего элемента и крепится непосредственно на валу

Важно, чтобы после изготовления звездочек для цепей их ступицы “сидели” на валах достаточно свободно, но не допускали радиальных и осевых сдвигов. Вместе с тем прочность конструкции не должна достигаться за счет ее утяжеления. Если звездочка чугунная, диаметр ее ступицы не должен превышать 1,65 от диаметра вала

Для стали этот коэффициент составляет 1,55. Длина ступицы тоже зависит от диаметра вала: как правило, она составляет не менее 1,2 и не более 1,5 от его величины. Если звездочка имеет совсем небольшие размеры, ширина ее диска обычно равна ширине зубца

Если звездочка чугунная, диаметр ее ступицы не должен превышать 1,65 от диаметра вала. Для стали этот коэффициент составляет 1,55. Длина ступицы тоже зависит от диаметра вала: как правило, она составляет не менее 1,2 и не более 1,5 от его величины. Если звездочка имеет совсем небольшие размеры, ширина ее диска обычно равна ширине зубца.

Изготовление звездочек на заказ

Наш цех металлообработки специализируется на изготовлении любых звездочек для цепных передач. Мы готовы выполнить простейшие и самые сложные задачи. Наши специалисты могут выпустить сплошные детали, прорезать шпоночные пазы, сделать в ступице шлицевые или радиальные отверстия. И даже изготовить сложные разъемные звездочки. В зависимости от того, для какого оборудования вам нужна деталь – отечественного или импортного, – мы будем работать по ГОСТу или по стандартам DIN/ISO. Наши преимущества – оперативность, гибкая ценовая политика и гарантии на каждую деталь.

Расчет в Excel профиля звездочки.

Расчет звездочки цепной передачи выполняется по формулам Таблицы 1 и Таблицы 2 ГОСТ 591-69. Расчет некоторых дублирующих размеров я не стал выполнять, а оставшиеся, необходимые для прорисовки профиля параметры, расположил в таблице в порядке выполнения построений.

Программа в MS Excel:

Исходных данных — всего два, по ним автоматически определяются все расчетные параметры. Пользователь вводит число зубьев звездочки и выбирает из выпадающего списка цепь по ГОСТ 13568-97, все остальное происходит автоматически!

Проектировочный расчет в Excel роликовой цепной передачи, определяющий исходные данные для рассматриваемой программы, в подробном изложении найдете здесь.

Формулы:

Формулы в программе, как было замечено выше, расположены не в логической последовательности выполнения вычислений, а в порядке потребности в значениях размеров для выполнения геометрических построений.

9. λ=td1

10. K=f(λ)

при λ≤1,5  K=0,480

при 1,5<λ≤1,6  K=0,532

при 1,6<λ≤1,7  K=0,555

при 1,7<λ≤1,8  K=0,575

при λ>1,8  K=0,565

Последнее значение K явно выбивается из логической цепи чисел, но соответствует ГОСТ 591-69. Ошибка в ГОСТе? Скорее всего — да. (Никто не удосужился за почти 50 лет ее исправить…) Однако, ошибка не критическая. Во многих источниках K=0,5 вне зависимости от значения λ.

11. γ=180/z

12. De=t*(K+1/tg (γ))

13. dд=t/sin(γ)

14. Di=dд-2*r

15. e/2=0,015*t

В точных кинематических реверсивных передачах следует назначить e=0.

16. r=0,5025*d1+0,05

17. α=55-60/z

18. r1=0,8*d1+r

19. β=18-56/z

20. FG=d1*(1,24*sin(φ) — 0,8*sin(β))

21. φ=17-64/z

22. r2=d1*(1,24*cos (φ)+0,8*cos (β) -1,3025) -0,05

23. bn=f (b1)

при n=1  bn=0,93*b1-0,15

при n=2 и n=3  bn=0,90*b1-0,15

при n=4  bn=0,86*b1-0,3

24. Bn=(n-1)*A+bn

25. Dc=t*1/tg (γ) -1,3*h

26. r3=1,7*d1

27. h3=0,8*d1

28. r4=f (t)

при t≤35  r4=1,6

при t>35  r4=2,5

Алгоритм построения профиля зуба:

1. Из центра звездочки проводим вертикальную осевую линию через центр будущей впадины и наклоненную на угол γ осевую линию, которая пройдет через центр зуба.

2. Из того же центра строим три окружности – выступов, с диаметром De; делительную, с диаметром dд; и впадин, с диаметром Di.

3. Чертим осевую линию параллельную вертикальной осевой, отступив от нее на расстояние, равное половине смещения — e/2.

4. Из центра O — пересечения делительного диаметра и смещенной осевой линии — строим дугу с радиусом r и углом α.

5. На продолжении отрезка EO находим точку O1 (EO1=r1) и проводим дугу радиусом r1 на угол β.

6. Из точки F откладываем отрезок FG под углом φ  к наклонной осевой, проходящей через центр зуба.

7. На перпендикуляре к отрезку FG, проведенном из точки G, находим центр O2 (GO2=r2) и чертим из точки G дугу радиусом r2 до пересечения с диаметром окружности выступов.

Фронтальный профиль зуба построен. Осталось сделать зеркальную копию профиля вправо от вертикальной оси и размножить по всей окружности.

Построение поперечного профиля зубьев звездочки, думаю, не требует каких-либо дополнительных пояснений

Единственное, на что хотелось бы обратить внимание, это — выполнение диаметра обода Dc. Если его по невнимательности завысить, ролики цепи не «сядут» во впадину, и цепь будет опираться на звездочку торцами боковых пластин… (Недолго будет опираться…)

ГОСТ 2.408-68 ЕСКД. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

Unified system for design documentation. Rules for making working drawings of sprocket wheels for roller and sleeve-type chains

Дата введения 01.01.71

1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах звездочек для приводных роликовых и втулочных цепей с профилем зубьев по ГОСТ 591 .

2. Рабочие чертежи звездочек приводных роликовых и втулочных цепей должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. На изображении звездочки (черт. 1 — 3 ) указывают:

ширину зуба звездочки;

ширину венца (для многорядной звездочки);

радиус закругления зуба (в осевой плоскости);

расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости);

диаметр обода (наибольший);

радиус закругления у границы обода (при необходимости);

диаметр окружности выступов;

шероховатость поверхности профиля зубьев, торцовых поверхностей зубьев, поверхности выступов и шероховатость поверхностей закругления зубьев (в осевой плоскости).

4. На чертеже звездочки в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на черт. 1 .

5. Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основными линиями:

первая часть — основные данные (для изготовления);

вторая часть — данные для контроля;

третья часть — справочные данные (см. черт. 1 — 3).

6. В первой части таблицы параметров приводят:

число зубьев звездочки z;

параметры сопрягаемой цепи: шаг t и диаметр ролика d3 или втулки d2;

профиль зуба по ГОСТ 591 надписью: «Со смещением» или «Без смещения» (центров дуг впадин);

группа точности по ГОСТ 591.

7. Во второй части таблицы параметров приводят:

размер диаметра окружности впадин Di и предельные отклонения (для звездочек с четным числом зубьев) или размер наибольшей хорды Lx и предельные отклонения (для звездочек с нечетным числом зубьев);

допуск на разность шагов;

допуск радиального биения окружности впадин;

допуск торцового биения зубчатого венца.

8. В третьей части таблицы параметров приводят:

диаметр делительной окружности dд;

ширину внутренней пластины цепи h;

расстояние между внутренними пластинами цепи b3;

для многорядной цепи — расстояние между рядами цепи А;

число рядов цепи.

При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.

6 — 8. (Измененная редакция, Изм. № 2).

9. Если звездочка состоит из нескольких зубчатых венцов, отличных по числу зубьев или по числу зубьев и шагу цепи, то значения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответствующую графу (колонку) таблицы обозначают прописными буквами русского алфавита (см. черт. 3 ).

10. Неиспользуемые графы таблицы параметров исключают или прочеркивают.

11. Примеры выполнения элементов зацепления на рабочих чертежах звездочек приведены на черт. 1 — 3 .

Пример выполнения зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов звездочки для приводной роликовой трехрядной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей

* Размер для справок.

(Измененная редакция, Изм. № 2).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Я.Г. Старожилец, Ю.И. Степанов, В.И. Дозорцев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.06.68 № 948

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

Зарегистрировано Техническим секретариатом МГС № 1777

За принятие изменения проголосовали:

Наименование национального органа стандартизации

Струбцина из звёздочки от велосипеда!

Показувати елементи керування програвачем

  • Опубліковано 4 лис 2018
  • НЕ выбрасывайте звёздочку от велосипеда! Сделай и себе это простое приспособление Ребята, всем привет ! Для данной самоделки была использована передняя звёздочка от велосипеда, а так же пару болтов ,барашек , и гайка ! Идея для самоделки не плохая, делать можно ! ИНСТРУМЕНТ КОТОРЫЙ СТОИТ КУПИТЬ: Шуруповерт Bosch GSR 180-Li goo.gl/Qbhu7p Сварочный аппарат Ресанта САИ 160 goo.gl/k9fSKV Отличные спиральные свёрла goo.gl/B5QfBY Струбцины s.click.aliexpress.com/e/cLmy9D6K Метчики s.click.aliexpress.com/e/cLpR18CK Гибкий вал для шурика s.click.aliexpress.com/e/cZ52R0XC ЗАГЛЯНИ В ПЛЕЙЛИСТЫ: Мои самоделки goo.gl/LYmX4w Реставрация старья goo.gl/hTik8K Все о строительстве goo.gl/NbbKn6 Друзья,меня зовут Ваня! Я автор канала Ivan Yakunov. На этом канале я представляю всё то, что я сделал своими руками. Самоделки и многое другое вы сможете увидеть на моем канале! Превращаем простые вещи в уникальные! Подписывайтесь,будет интересно! #Мастер #Самоделки #Сделайсам #Советы #Хитрости #DIY
  • Наука та технологія

КОМЕНТАРІ • 107

Супер возьму на заметку. Спасибо большое.

идея хорошая.но как можно пилить на болтающемся столе/))

На троечку!Но лайк за идею!

Надо приварить половинку шарика

Руки из правильного места растут. Кулибин

Читаешь: струбцина из звёздочки велосипеда, заставка-фотка: цепь, пружинка какая-то и фанфары: речь автора:”Ребята, вот сейчас вам понравится!” Ну думаю всё, сейчас мне тут такое покажут, что до утра не усну. Не, дулю с маком за воротник, обычная струбцина, а жути нагнал буд-то шатл запускает.

Идея интересная будем посмотреть

Говорить “намертво” – нельзя. Говорите наглухо.

ЧТОБ НЕ ЦАРАПАТЬСЯ НА ЗУБЬЯ КАТАНКУ НАВАРИТЬ.ПОПРОБУЮ СДЕЛАТЬ

*Струбцину признал, как только гайку начал приваривать. А вот пятку – да, нужно бы заклепать*

Спасибо Да я думал про пятку но честно поленился делать)

Начал делать струбцину, обрезал звёздочку, осталась внутренняя часть, и я уже придумал что это будет, можна сделать как брелок, повесить в трактор на пример или прикрутить спереди на трактор. В общем если подумать то можна ещё что нибудь придумать.

Буду себе такую делать, есть не нужная звёздочка. Не удержался и уже сейчас пошол нашол звёздочку. Жду новых дивайсов.

Особенности снятия со скоростного велосипеда

При необходимости снять кассету со скоростного велосипеда нужно внимательно ознакомиться с рядом особенностей и нюансов, характерных для этой процедуры. Так, например, можно столкнуться с определенными трудностями при разборке звездочек на шести- и семискоростном велосипеде. Для каждого случая есть свое решение проблемы.

С 7 звездочками

Чтобы выполнить демонтаж, надо заранее убедиться в наличии стопорного кольца и ознакомиться с технологией зажима всех звездочек между собой. В бюджетных моделях трансмиссии звездочки не прикручены, а жестко соединены с помощью заклепок. Необслуживаемые экземпляры можно сразу же выбросить, если с их зубьями что-то случится.

С 6 звездочками

Шестискоростной набор — это, в подавляющем большинстве случаев, трещотки. Для выполнения этой процедуры необходимо использовать ключ 15 мм — чтобы избавиться от заднего колеса, и ключ 17 мм — для откручивания гаек на оси. Далее для снятия заднего набора звездочек с велосипеда нужно придерживаться инструкции:

  1. Снятие подшипникового конуса.
  2. Снятие подшипника с противоположной стороны втулки.
  3. Снятие оси с подшипником и конусом. Если старые элементы втулки вышли из строя, у владельца велосипеда появляется отличный повод установить новый ремкомплект.
  4. Установка в шлицы съемника для кассеты.
  5. Установка хлыста на наиболее легкую (большую) звезду.
  6. Вращение звезды в направлении по часовой стрелке.

Последний этап — вращение съемника против часовой стрелки с помощью головки или разводного ключа.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
