Ремонт карбюратора бензопилы Хускварна 365

Карбюратор Walbro HD 6B бензопилы Хускварна 365 достаточно надежен и неприхотлив. Как правило, проблемы с ним начинаются при очень долгой эксплуатации бензопилы. Происходит это из-за усталости некоторых частей карбюратора, что влечет потерю его герметичности.

Например, после длительной эксплуатации бензопилы обнаруживается течь топлива из-под карбюратора. Дело в том, что игла не полностью закрывает клапан, и карбюратор заливает. Причиной этому может быть: потеря формы управляющей мембраны, износ конуса иглы или потеря упругости пружины рычага.

Клапан

При ремонте всегда обращайте внимание на работу клапана, он должен свободно ходить, без подклинивания (см. фото выше). Использование типа топлива, не соответствующего тому, который рекомендует производитель, также влечет плохие последствия

Использование типа топлива, не соответствующего тому, который рекомендует производитель, также влечет плохие последствия

Агрессивные составляющие такого топлива при длительном воздействии деформируют мембрану в импульсной камере. Это приводит к тому, что мембрана совершает малую амплитуду колебаний. Соответственно меньше топлива поступает в карбюратор, и топливно-воздушная смесь обедняется

Использование типа топлива, не соответствующего тому, который рекомендует производитель, также влечет плохие последствия. Агрессивные составляющие такого топлива при длительном воздействии деформируют мембрану в импульсной камере. Это приводит к тому, что мембрана совершает малую амплитуду колебаний. Соответственно меньше топлива поступает в карбюратор, и топливно-воздушная смесь обедняется.

Проблемы наступают и при загрязненном топливе в бензобаке. Грязь попадает в фильтрующий элемент в карбюраторе, в результате чего уменьшается его пропускная способность (происходит обеднение топливно-воздушной смеси). После длительной работы, бак бензопилы необходимо тщательно промывать. Карбюратор после долгого простоя необходимо продувать сжатым воздухом (при помощи насоса или компрессора).

Ужасное состояние бензопилы — все в опилках. Такое состояние бывает только при ненадлежащем уходе за инструментом.Тоже самое, что выше, только в увеличенном видеФильтр тонкой очистки топлива в карбюраторе

При чистке обязательно нужно прочистить фильтр-сеточку в самом карбюраторе (ее месторасположение отмечено на фото выше).

Что касается изношенных деталей карбюратора. Необходимо как минимум раз в полгода разбирать карбюратор и производить его визуальный осмотр на наличие поврежденных деталей. Заменить их можно, приобретя соответствующий ремкомплект в специализированном магазине.

Сфера использования

С первого взгляда на бензопилу Husqvarna 135, становится понятно, что она не предназначена для решения серьезных задач, но вполне может справиться с работой на приусадебном участке или строительном объекте. У Хускварна 135, есть несколько технических решений, которые нацелены на облегчение её использования. По этой причине, пилить бензопилой могут не только мужчины, но и женщины, конечно, только после того, как внимательно ознакомятся с инструкцией по эксплуатации.

Пила хорошо подойдет для проведения кровельных работ, т. к

имеет небольшой вес и легко запускается, что очень важно при работе на высоте. Также, можно использовать пилу для работы на лесопилках, где пила нужна для подрезки сучков или распиловки отлета. С такими несложными задачами, бензопилы Husqvarna 135 справятся легко

С такими несложными задачами, бензопилы Husqvarna 135 справятся легко

С такими несложными задачами, бензопилы Husqvarna 135 справятся легко.

Очень примечательно, что данная модель пользуется популярностью среди тех, кто занимается фигурной резьбой по дереву при помощи бензопилы.

Как работает карбюратор бензопилы Хускварна 365

Принцип работы карбюратора Walbro основан на таком физическом процессе, как разрежение воздуха. По сути, мембранный карбюратор выполняет функцию топливного насоса для закачки в него топлива. Так как бензобак в бензопиле Хускварна 365 находится ниже уровня карбюратора, топливо в него не может поступать самотеком (как в бензопилах с карбюраторами поплавкового типа).

При движении поршня вниз в кривошипно-шатунной камере возникает разрежение воздуха. Из кривошипной камеры в импульсную камеру карбюратора через специальный штуцер под давлением идет попеременная подача воздуха, которая приподнимает мембрану. При создании разрежения давления мембраной, происходит поочередное открытие и закрытие клапана, за счет чего топливо и попадает в карбюратор. Пройдя впускной клапан, топливо проходит через фильтрующий элемент и в очищенном виде достигает иглы.

Чтобы топливо попало в главную камеру нужно опустить иглу, для перемещения которой применяется еще одна мембрана (управляющая). Когда мембрана перемещается вверх, она воздействует на шток, и через коромысло игла перемещается вниз (топливо поступает в камеру). Перемещению управляющей мембраны способствует разрежение в камере, возникающее при движении поршня вверх и вниз. Именно поэтому, при холодном запуске двигателя его следует несколько раз прокачать стартером.

Из главной камеры топливо поступает в рабочую зону. Здесь при помощи диффузора происходит смешивание топлива с воздухом. Затем готовая смесь попадает в камеру сгорания двигателя.

Сфера использования

С первого взгляда на бензопилу Husqvarna 135, становится понятно, что она не предназначена для решения серьезных задач, но вполне может справиться с работой на приусадебном участке или строительном объекте. У Хускварна 135, есть несколько технических решений, которые нацелены на облегчение её использования. По этой причине, пилить бензопилой могут не только мужчины, но и женщины, конечно, только после того, как внимательно ознакомятся с инструкцией по эксплуатации.

Пила хорошо подойдет для проведения кровельных работ, т. к

имеет небольшой вес и легко запускается, что очень важно при работе на высоте. Также, можно использовать пилу для работы на лесопилках, где пила нужна для подрезки сучков или распиловки отлета

С такими несложными задачами, бензопилы Husqvarna 135 справятся легко

С такими несложными задачами, бензопилы Husqvarna 135 справятся легко.

Очень примечательно, что данная модель пользуется популярностью среди тех, кто занимается фигурной резьбой по дереву при помощи бензопилы.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Ремонт карбюратора

Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Универсальная бензопила

Бензопила Хускварна 435 относится к классу полупрофессиональных, подобные пилы способны работать гораздо больше в сравнении с любительскими – Хускварна 135. Однако, они не способны на огромные объемы работ, как профессиональные.

Бензопила станет идеальным вариантом для работ на фермерском хозяйстве или в производстве домов из бруса, бревна. Для домашних нужд все же лучше выбирать пилу по проще, например Husqvarna 135 или Husqvarna 140. Еще можно посоветовать немецкую пилу Stihl 180.

Бензопила Хускварна 435 произведена с использованием всех последних технологий компании Husqvarna AB. Перечислим основные из них:

• легендарная система X-Torq, которая позволяет снизить расход топлива и уменьшить количество вредных выбросов в атмосферу;
• коленчатый вал двигателя изготовлен из кованой стали, что существенно продлевает моторесурс пилы;
• насос для подкачки топлива (праймер);
• система снижения вибраций – LowVib;
• система Air Injection продлевает срок службы воздушного фильтра и повышает временные интервалы между его чисткой;
• быстросъемное крепление воздушного фильтра, позволяет производить операции замены и чистки без дополнительного инструмента;
• разметка направления валки, позволяет свалить дерево более точно.

Вот так выглядит составной коленвал из 3 частей

Все эти технологии позволяют использовать бензопилу с комфортом, снижают потребность в постоянном обслуживании, продлевают ее ресурс, уменьшают расход ГСМ и главное – делают пилу Хускварна 435 незаменимым помощником в работе, на которого можно всегда положиться.

Универсальная бензопила

Бензопила Хускварна 435 относится к классу полупрофессиональных, подобные пилы способны работать гораздо больше в сравнении с любительскими – Хускварна 135. Однако, они не способны на огромные объемы работ, как профессиональные.

Бензопила станет идеальным вариантом для работ на фермерском хозяйстве или в производстве домов из бруса, бревна. Для домашних нужд все же лучше выбирать пилу по проще, например Husqvarna 135 или Husqvarna 140. Еще можно посоветовать немецкую пилу Stihl 180.

Бензопила Хускварна 435 произведена с использованием всех последних технологий компании Husqvarna AB. Перечислим основные из них:

• легендарная система X-Torq, которая позволяет снизить расход топлива и уменьшить количество вредных выбросов в атмосферу;
• коленчатый вал двигателя изготовлен из кованой стали, что существенно продлевает моторесурс пилы;
• насос для подкачки топлива (праймер);
• система снижения вибраций – LowVib;
• система Air Injection продлевает срок службы воздушного фильтра и повышает временные интервалы между его чисткой;
• быстросъемное крепление воздушного фильтра, позволяет производить операции замены и чистки без дополнительного инструмента;
• разметка направления валки, позволяет свалить дерево более точно.

Вот так выглядит составной коленвал из 3 частей

Все эти технологии позволяют использовать бензопилу с комфортом, снижают потребность в постоянном обслуживании, продлевают ее ресурс, уменьшают расход ГСМ и главное – делают пилу Хускварна 435 незаменимым помощником в работе, на которого можно всегда положиться.

Модельный ряд бензопил Husqvarna

Ассортимент компании – это бытовые, полупрофессиональные и профессиональные пилы высокого качества. Ниже предлагаем обзор основных и самых популярных инструментов.

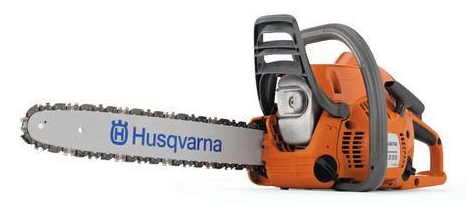

Бензопила Хускварна 235

Профессиональная модель имеет продуманную конструкцию, хорошо сбалансированное устройство. Благодаря скромным размерам, ее легко транспортировать.

Основные характеристики:

• мощность мотора равна 1,7 л. с;
• цепь получила размер 30 см;
• топливный бачок – 300 мл;
• масляный резервуар – 200 мл;
• вес – 3,5 кг.

Бензопила Хускварна 440

Инструмент спиливает небольшие и средние деревья. Ее можно использовать для заготовки дерева на зиму. Продуманная конструкция обеспечивает плавную и безопасную работу с пилой.

Бензопила Husqvarna 440 имеет следующие характеристики:

• мощность мотора – 2,2 л. с;
• шина имеет размер 40 см;
• бак горючего – 370 мл;
• резервуар для смазки – 250 мл;
• вес – 4,8 кг.

Бензопила Husqvarna 61

Компактная пила бытового назначения быстро спиливает даже старые ветки. Она может использоваться для заготовки дров.

Технические характеристики:

• в инструменте мощность составляет 3,9 л. с;
• размер цепи – 45 см;
• бак для масла – 400 мл;
• резервуар для топлива – 750 мл;
• вес – 6,6 кг.

Бензопила Husqvarna 372xp

Производительная пила нужна для валки леса, обработки строительного материала, распилки толстых столбов. С такой моделью можно использовать фирменные насадки компании. Они увеличивают функциональность инструмента.

Основные характеристики:

• мощность на уровне 5,5, л. с;
• размер цепи – 50 см;
• резервуар для смазки – 400 мл;
• бак для топлива – 770 мл;
• вес – 7 кг.

Бензопила Хускварна 545

Качественный инструмент для работы с толстым деревом, обработки средних и мелких веток. Есть технология подавления вибраций, инерционный тормоз.

Бензопила Husqvarna 545 имеет следующие характеристики:

• мощность: 3,4 л. с;
• шина имеет размер 45 см;
• резервуар для топлива – 530 мл;
• масляный резервуар – 270 мл;
• вес – 5,4 кг.

Бензопила Хускварна 555

Полупрофессиональная модель, которая используется в саду, на лесопилках. Она быстро распиливает объемные столпы, может заготавливать дрова на зиму. Предусмотрен инерционный тормоз и система глушения вибраций.

Бензопила Husqvarna 555 имеет такие характеристики:

• мощность составляет 4,3 л. с;
• шина имеет размер 50 см;
• топливный резервуар – 650 мл;
• масляный резервуар – 330 мл;
• вес – 6 кг.

Бензопила Husqvarna 357 xp

Модель чаще всего используется в коммунальных предприятиях. Она экономично расходует топливо, имеет длительный срок эксплуатации. Хорошо показала себя пила и в садовых участках.

Основные характеристики:

• мощность модели 4,3 л. с;
• размер цепи составляет 45 см;
• резервуар для топлива – 680 мл;
• бак для масляной смазки – 380 мл;
• вес – 6 кг.

Бензопила Husqvarna 339 xp

Бытовой инструмент подходит для распилки деревьев в саду, подготовки дров к зиме. Она имеет скромные параметры, но отличается высокой устойчивостью.

Основные характеристики:

• модель имеет мощность 2,45 л. с;
• размер цепи – 35 см;
• емкость для топлива – 360 мл;
• емкость для масла – 200 мл;
• вес – 5 кг.

Бензопила Хускварна 445

Простая и производительная пила может распиливать мелкие и средние ветки. Она используется для заготовки дров на зиму. Имеет продуманную конструкцию.

Основные характеристики:

• производительность модели: 2,2 л. с;
• размер цепи – 40 см;
• резервуар для горючего – 370 мл;
• бак для смазки – 250 мл;
• вес изделия – 5 кг.

Бензопила Husqvarna T435

Модель профессионального значения отлично подходит для работ на высоте. Быстро разгоняется и может показать хорошие результаты даже на низких оборотах. Расход топлива снижен на 20%.

Основные характеристики:

• мощность равна 1,5 кВт;
• цепь имеет длину 35 см;
• скорость вращения – 19,1 м/с;
• вес – 3 кг.

Бензопила Husqvarna 395xp

Инструмент применяется для ухода за небольшими территориями. Он может также пилить деревья в лесу.

Основные характеристики:

• мощность модели составляет 6,66 л. с;
• размер цепи – 60 см;
• емкости для смазки и топлива – 500 мл и 900 мл соответственно;
• вес пилы – 8,1 кг.

Отзыв

Пользуюсь пилой более 5 лет. Перешел на неё с Husqvarna 262, прочитав многочисленные положительные отзывы в интернете. В основном работаю на 80 шине, такой длины вполне хватает для валки леса. Бензопила работает агрессивно, прямо вгрызаясь в стволы. Отличная система фильтрации воздуха. Правда приходится стирать фильтр после каждой смены. Поэтому надо иметь парочку запасных. На цепь масло подаётся постоянно, точно в таком объёме, какой выставлен. Приличная защита от вибраций, работать можно долго и без перерыва. Карбюратор сам не трогаю, его лучше регулировать в специализированном сервисном центре. Серьезный ремонт за всё это время не проводил, менял только цепь и фильтры Единственное слабое место это крышка, которая защищает цепь. Когда цепь рвётся, то ломает крышку. В принципе оригинальная бензопила Хускварна 372 XP стоит своих денег. Главное не поддаться на соблазн покупки китайской копии.

Бензопила Husqvarna 372 XP в процессе эксплуатации

Райдер Husqvarna R 316TX

Райдер Husqvarna R 316TX​ — компактный, высокопроизводительный и многофункциональный райдер (газонокосилка с сиденьем) с мощным двигателем V-twin и набором режущих дек, приобретаемых отдельно, как аксессуары, системой мульчирования BioClip и выбросом травы назад. Оборудован интуитивно-понятным дисплеем и передними LED фарами. Шарнирная система рулевого управления Уникальная шарнирная система рулевого управления обеспечивает поворот задней пары колес. Это гарантирует превосходную маневренность и минимальный радиус поворота. Расположенная впереди режущая дека Расположенная впереди режущая дека может стричь траву в угловых участках газона, в областях под кустами, под садовыми скамейками и т.п. Режущи деки Combi различных размеров Райдер поставляется без режущей деки и может быть оснащен декой Combi (допускающей как режим мульчирования BioClip, так и кошение с .

Технические характеристики

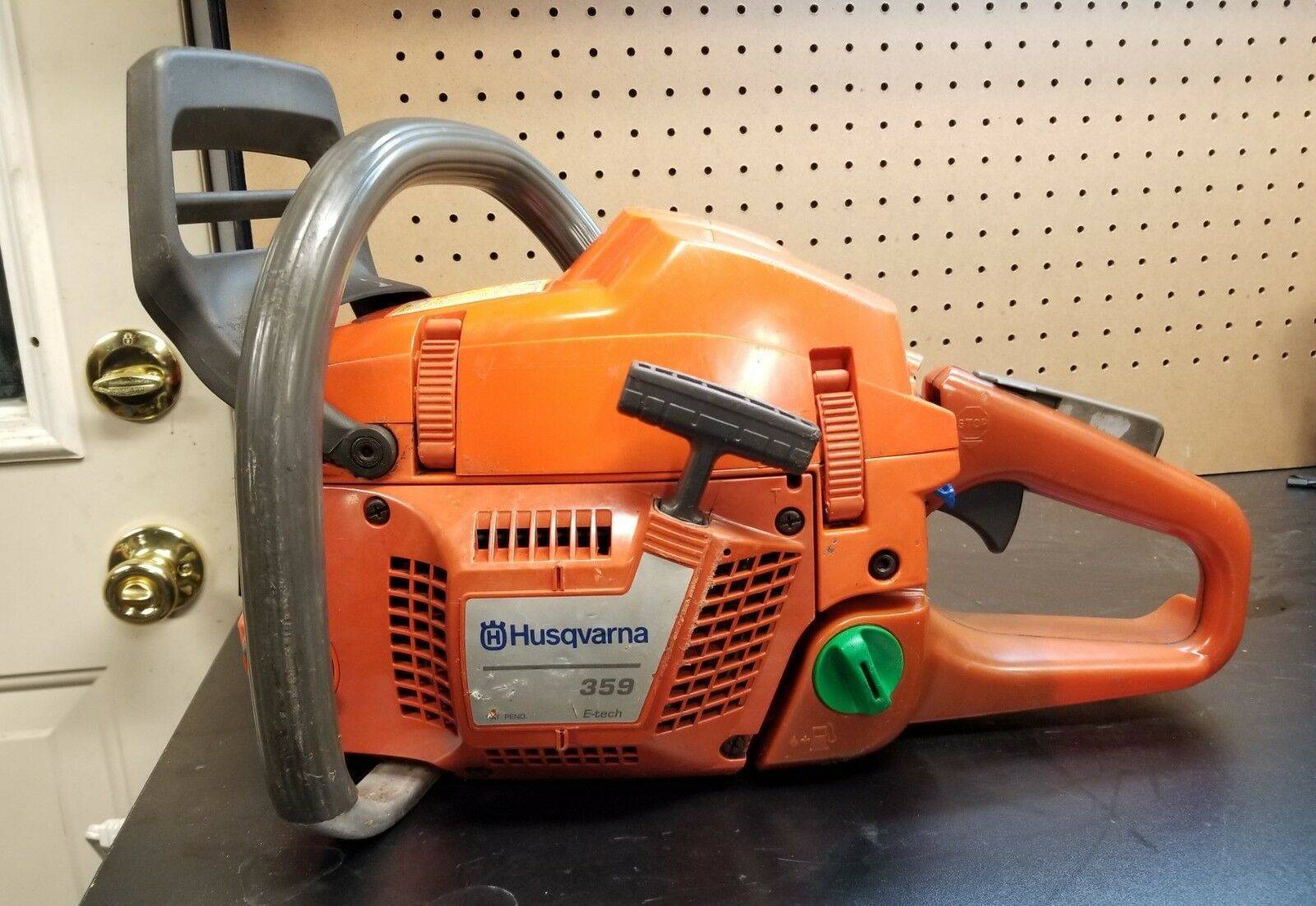

В основе бензопилы заложен фирменный шведский двигатель, выдающий 3,9 лошадиных силы (примерно 2,9 кВт) мощности, при рабочем объеме цилиндра в 59 кубических сантиметров. В режиме холостого хода, двигатель развивает до 2700 об/мин, а при нагрузке это же значение составляет до 9000 об/мин. Технические характеристики цилиндра двигателя – 47 мм в диаметре при запасе хода в 34 мм.

Система зажигания – электронная, за воспламенение топлива отвечает свеча зажигания от компании NGK Spark Plug Co. Ltd., модели BPMR7A. Значение межэлектродного зазора – 0,02 дюйма (примерно 0,5 мм).

Бензопила оснащена карбюраторной системой подачи топлива, оснащена карбюратором типа HDA174. Объемы емкостей для жидкостей – для топлива предусмотрен бак в 0,68 литра, а для масла – 0,38 литра.

Также Husqvarna 359 оснащена рядом свойственных профессиональному инструменту технических особенностей:

• система охлаждения оснащена фирменной системой очистки воздуха циклонного типа Air Injection, которая препятствует попаданию механических частиц;
• корпус и картер двигателя выполнен из магний-алюминиевого сплава, характеризующегося высокой устойчивостью к длительным нагрузкам;
• коленвал разбит на три части, для более эффективного распределения нагрузки;
• предусмотрена система гашения вибрации LowVib, которая при помощи демпферов отводит вибрацию от рук оператора;
• для более быстрого запуска предусмотрена система легкого старта, снижающая нагрузку на стартер до 40%.

Хускварна 450

Бензопила Husqvarna 450e относится к полупрофессиональным пилам с бензиновым двигателем. Объем мотора — 50,3 см³, его мощность — 2,4 кВт. Для заправки пилы нужно 450 мл топлива. Масса агрегата составляет 5,1 кг. Для смазки двигателя используют двухтактное масло, его разбавляют с бензином в соотношении 50:1. Емкость бака под масло составляет 260 мл.

Инструмент оборудован воздушным фильтром. Его можно быстро снять, поэтому процесс замены не займет много времени. Коленвал состоит из 3 частей, это увеличило ресурс деталей. Производитель установил на агрегат систему Smart Start, это позволило обеспечить быстрый запуск.

Почему бензопилу Husqvarna относят к лучшим моделям

Идеальных инструментов не создано, и каждый производитель стремится к совершенству. На рынке бензопил соперничают в одном классе Хускварна, Штиль, Партнёр и Макита. Это высококлассное оборудование. Выбор велик, следует знать особенности бренда, чтобы не ошибиться. Для всего ряда бензопил Хускварна характерны усовершенствования, облегчающие труд и делающие его комфортным. Вначале эти новинки устанавливают на профессиональное оборудование, потом вносят в компоновку любительских моделей. К таким опциям относят:

• двигатель X-Torq, позволяющий снижать выбросы в атмосферу и экономить топливо, увеличивающий крутящий момент;
• автоматическая настройка карбюратора на рабочие нагрузки системой Auto Tune;
• центробежная очистка перед забором воздуха Air Injection обеспечивает более редкую замену фильтра;
• система гашения вибрации на рукоятку представлена демпферами, поглотителями Low Vib;
• использование праймера – системы лёгкого запуска;
• натяжное устройство цепи расположено сбоку;
• использование единого ключа для часто проводимых операций;
• ведомая звёздочка пилы помимо автоматической подачи смазки имеет отверстие для дополнительного шприцевания.

Представлен не полный перечень усовершенствований, в отдельных моделях бензопил Хускварна существуют добавочные изменения.

Для того чтобы исключить подделку известного бренда, опубликован список стран, в которых производят названные модели. Если на маркировке стоит другая страна, то это копия. Производства размещены:

• в США – 132Е, 142Е;
• российские марки, г. Химки – 254ХР, 257, 262ХР, 262ХРН;
• в Бразилии – 55, 61, 288ХР, 268, 272ХР:
• остальные марки производят на главном предприятии в Швеции.

Поэтому пила китайского производства уже не относится к брендовой продукции, стоит недорого, ремонт имеет специфический.

Достоинством бензопил является наличие достаточного количества сервисных центров, где можно приобрести запчасти для бензопилы Husqvarna. На первый взгляд сложный аппарат ремонтируется в домашних условиях

Важно разобраться в механизме и взаимодействии всех узлов. После гарантийного срока часть операций можно проводить самостоятельно. Необходимо адекватно оценивать свои навыки и ремонт карбюратора или поршневой системы лучше доверить специалистам

Запчасти на бензопилу Хускварна можно выписать через интернет магазин с доставкой курьером или почтой. На каждую марку ЗИП комплектуется отдельно

Необходимо адекватно оценивать свои навыки и ремонт карбюратора или поршневой системы лучше доверить специалистам. Запчасти на бензопилу Хускварна можно выписать через интернет магазин с доставкой курьером или почтой. На каждую марку ЗИП комплектуется отдельно.

Ремонт карбюратора самостоятельно

Если во время полной диагностики бензопилы Husqvarna обнаружены дефекты карбюратора, некоторые из них можно устранить, не обращаясь в сервисный центр Husqvarna AB. Например, вы можете:

• Заменить прокладки под крышками основной камеры и топливного насоса;
• Очистите или замените фильтр;
• Замените диафрагму или игольчатый клапан основной камеры;
• Отремонтируйте мембрану топливного насоса.

Прокладки, мембраны и игольчатый клапан с кулисой можно найти в ремонтном комплекте, который доступен для каждой модели карбюратора бензопилы Husqvarna.

Также, если у вас есть некоторый опыт, вы можете попробовать отремонтировать неисправный клапан форсунки, но невозможно гарантировать положительный результат при попытке ремонта форсунки, если он неисправен, производители рекомендуют полностью заменить карбюратор.

Прежде чем снимать карбюратор с Husqvarna, необходимо очистить пилу с помощью компрессора, поскольку грязь может помешать качественному ремонту. Далее необходимо открыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить шатуны от рычагов управления воздушными и дроссельными клапанами. Затем откручиваем винты крепления карбюратора.

Разобрать корпус карбюратора для ремонта довольно просто. Крышка основной камеры удерживается четырьмя винтами, которые можно снять обычным винтом; крышка топливного насоса фиксируется одним широким винтом.

Ниже приведено видео, показывающее, как отремонтировать карбюратор, не обращаясь в сервисный центр Husqvarna.

Регулировка карбюратора

На карбюраторе бензопилы Husqvarna 136 три регулировочных винта Н, Т и L. Они предусмотрены в основном для регулировки в заводских условиях во время испытаний и настройки готового изделия. В процессе даже многолетней эксплуатации эти настройки самопроизвольно не сбиваются. Может возникнуть много других проблем с подачей топлива:

• забит топливный фильтр или жиклеры в карбюраторе;
• пережат или прохудился топливный шланг;
• из-за износа поршневой системы или плохой работы зажигания двигатель не может устойчиво работать на холостых оборотах и т.д.

И тогда ошибочно может показаться, что нужно регулировать карбюратор.

На этом видео показано, как решаются такие проблемы, в конце видео — немного о регулировке карбюратора именно на бензопиле Husqvarna 136:

Реально регулировка может потребоваться после ремонта карбюратора или для корректировки холостого хода.

Винтами L и Т работа Husqvarna 136 корректируется так:

1. регулировку проводят на прогретом двигателе на холостых оборотах;
2. винт L поворачивают по шагу в четверть оборота против часовой стрелки и обратно, на слух «нащупывая» максимальные обороты холостого хода.
3. при достижения пика, если холостые слишком сильны и прокручивается цепь, холостые обороты снижают другим винтом Т. Цепь не должна крутиться, двигатель на холостых не должен глохнуть.

Если регулировка не отзывается на вращение винта Т, чрезмерно высокие холостые обороты снова снижают винтом L до приемлемых.

Винт Н регулируется специалистами с тахометром, которым определяется указанный в Инструкции потолок оборотов, предусмотренный изготовителем.

Технические характеристики

В основе бензопилы заложен фирменный шведский двигатель, выдающий 3,9 лошадиных силы (примерно 2,9 кВт) мощности, при рабочем объеме цилиндра в 59 кубических сантиметров. В режиме холостого хода, двигатель развивает до 2700 об/мин, а при нагрузке это же значение составляет до 9000 об/мин. Технические характеристики цилиндра двигателя – 47 мм в диаметре при запасе хода в 34 мм.

Система зажигания – электронная, за воспламенение топлива отвечает свеча зажигания от компании NGK Spark Plug Co. Ltd., модели BPMR7A. Значение межэлектродного зазора – 0,02 дюйма (примерно 0,5 мм).

Бензопила оснащена карбюраторной системой подачи топлива, оснащена карбюратором типа HDA174. Объемы емкостей для жидкостей – для топлива предусмотрен бак в 0,68 литра, а для масла – 0,38 литра.

Также Husqvarna 359 оснащена рядом свойственных профессиональному инструменту технических особенностей:

• система охлаждения оснащена фирменной системой очистки воздуха циклонного типа Air Injection, которая препятствует попаданию механических частиц;
• корпус и картер двигателя выполнен из магний-алюминиевого сплава, характеризующегося высокой устойчивостью к длительным нагрузкам;
• коленвал разбит на три части, для более эффективного распределения нагрузки;
• предусмотрена система гашения вибрации LowVib, которая при помощи демпферов отводит вибрацию от рук оператора;
• для более быстрого запуска предусмотрена система легкого старта, снижающая нагрузку на стартер до 40%.

Когда карбюратор бензопилы Husqvarna нуждается в регулировке

Есть много проблем, которые можно решить, отрегулировав карбюратор. Регулировка карбюратора бензопилы Husqvarna необходима в случае неисправности, например:

• Увеличить время простоя;
• Густой дым во время работы инструмента;
• Трудности с запуском холодного или горячего двигателя;
• Нет тяги и ниже максимальной скорости.

Это далеко не полный список проблем, которые можно решить, отрегулировав карбюратор Husqvarna. В некоторых случаях регулировка качества и количества топливной смеси осуществляется после капитального ремонта двигателя или в процессе планового технического обслуживания бензопилы.

Как работает карбюратор бензопилы Хускварна 365

Принцип работы карбюратора Walbro основан на таком физическом процессе, как разрежение воздуха. По сути, мембранный карбюратор выполняет функцию топливного насоса для закачки в него топлива. Так как бензобак в бензопиле Хускварна 365 находится ниже уровня карбюратора, топливо в него не может поступать самотеком (как в бензопилах с карбюраторами поплавкового типа).

При движении поршня вниз в кривошипно-шатунной камере возникает разрежение воздуха. Из кривошипной камеры в импульсную камеру карбюратора через специальный штуцер под давлением идет попеременная подача воздуха, которая приподнимает мембрану. При создании разрежения давления мембраной, происходит поочередное открытие и закрытие клапана, за счет чего топливо и попадает в карбюратор. Пройдя впускной клапан, топливо проходит через фильтрующий элемент и в очищенном виде достигает иглы.

Чтобы топливо попало в главную камеру нужно опустить иглу, для перемещения которой применяется еще одна мембрана (управляющая). Когда мембрана перемещается вверх, она воздействует на шток, и через коромысло игла перемещается вниз (топливо поступает в камеру). Перемещению управляющей мембраны способствует разрежение в камере, возникающее при движении поршня вверх и вниз. Именно поэтому, при холодном запуске двигателя его следует несколько раз прокачать стартером.

Из главной камеры топливо поступает в рабочую зону. Здесь при помощи диффузора происходит смешивание топлива с воздухом. Затем готовая смесь попадает в камеру сгорания двигателя.

Алгоритм и описание карбюратора Husqvarna

Карбюратор Husqvarna регулируется так же, как карбюраторы регулируются на бензопилах других производителей.

Процедура выглядит следующим образом:

1. Заводские настройки карбюратора Husqvarna установлены на приглушенной пиле.
2. Двигатель запускается, и пила нагревается в течение нескольких минут.
3. Поворачивая винт (L) по часовой стрелке, возникает положение, при котором двигатель развивает максимальную скорость, после чего винт необходимо повернуть назад на 1⁄4. Если цепь бензопилы вращается, необходимо уменьшить скорость холостого хода, отрегулировав положение винта (T).
4. Следующим этапом является регулирование силы Хускварны на максимальной скорости и регулирование их количества. Для этого подключите тахометр к поврежденной бензопиле, отожмите дроссельный стержень до конца, а затем проверьте тахометр. Если значение максимальной скорости отличается от максимального количества, рекомендованного изготовителем, то при изменении положения винта (H) показания тахометра нормализуются.

Хускварна 340

Бензопила Хускварна 340 легка в управлении и безопасна в работе, она надежна и экономична. Это универсальный инструмент многоцелевого использования, который можно применять для спиливания веток и кустов, заготовки дров. Он легко заводится, карбюратор автоматический.

С помощью устройства можно распилить некоторые пластмассы. Пила подходит для работы в строительстве, ведь она справится с газосиликатными блоками и деревянными конструкциями. Если установить дополнительные насадки, пила превратится в рубанок. Она может быть использована в качестве ледоруба и водооткачивающей помпы, из нее легко сделать шлифовальную машину.

Технические характеристики

Бензопила Husqvarna 136 потребляет меньше топлива, чем многие аналогичные модели других брендов. Надёжна, имеет большой срок службы, что характерно для всех моделей бензопил этого бренда.

• мощность двигателя в кВт 1,6;
• мощность двигателя в л.с. 2,2;
• максимальные обороты — до 13 000 в мин;
• объём камеры сгорания 36,3 куб. см;
• ёмкость топливного бачка 410 мл;
• ёмкость масляного бачка для смазки цепи 200 мл;
• вес в готовом к работе состоянии 4,6 кг.

В поздних моделях бензопил Husqvarna 136 емкость топливного бачка была уменьшена до 370 мл (на 30 мл), а масляного до 190 г (на 10 мл). Возможно, это было связано с экономичностью модели. Одной заправки хватает надолго, а уменьшение объема облегчает общий вес.

Не требует особого режима обкатки пользователем после покупки. Она проводится самим производителем в заводских условиях, с полным контролем. Попутно заводская обкатка служит как испытание изделий на качество.

Оснащена масляным насосом для смазки цепи с автоматической регулировкой подачи. При больших оборотах растёт потребность в количестве смазки, и её подача увеличивается за счет увеличения оборотов двигателя и насоса.

Имеет стабильную силу тяги. Реально выдаёт заявленную в характеристиках мощность в 2,2 л.с., несмотря на то, что объем камеры сгорания несколько меньше, чем у аналогичных по мощности моделей других производителей.

Имеет качественную систему фильтрации воздуха, поступающего в камеру сгорания. Это уменьшает количество нагара в поршневой системе и на свече зажигания, продлевает срок службы двигателя.
