Как сделать электрорубанок своими руками?

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

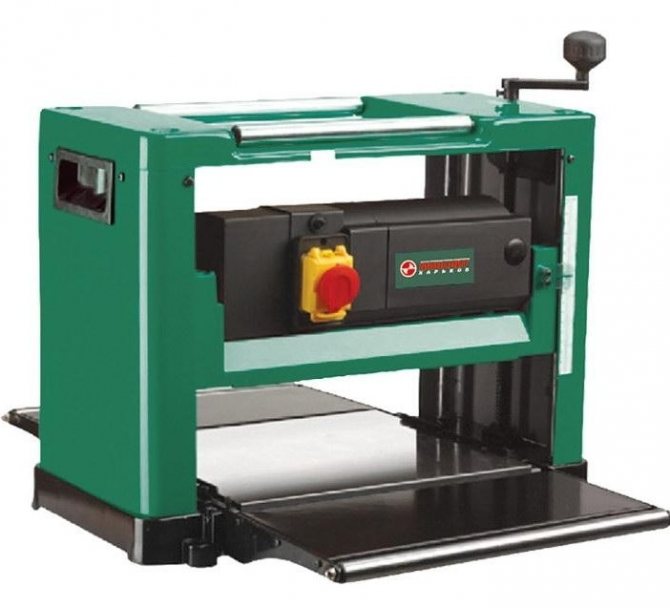

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как продлить срок службы электрорубанка

Электрический рубанок – один из главных инструментов для работы по дереву. Правильно настроенный, он незаменимый помощник в руках столяра. Если же со временем настройки инструмента сбились, или же Вы не знаете, как подготовить электрорубанок к работе, то желательно получить специализированную консультацию, которую мы готовы предложить в данном материале. В противном случае все труды при работе с неотрегулированным рубанком пойдут насмарку, да и удовольствия от такой горе-работы будет маловато.

Как и любой инструмент, рубанок необходимо перед работой наладить соответствующим образом. А рубанок электрический предъявляет еще более жесткие требования к наладке, чем ручной инструмент. Поэтому нижеизложенные действия следует проводить перед каждой работой с подобным оборудованием.

Единственное предупреждение перед осмотром инструмента – следуйте советам техники безопасности. Так к режущим частям рубанка необходимо относится очень аккуратно. Ведь благодаря тому, что резцы данного инструмента отличаются необычайной остротой, порезаться о них можно даже в выключенном состоянии, не говоря уже о работающем оборудовании. В остальном же, с подобным оборудованием следует обходиться, как и с любым другим электроинструментом.

https://youtube.com/watch?v=RFj2REGW7KY

Как сделать электрорубанок своими руками?

Комплектующие, которых нет в каталоге, вы можете приобрести под заказ. При покупке новой детали вы можете проверить ее работоспособность. Для каждой модели подходят свои детали, поэтому стоит покупать только подходящий по характеристикам товар, который вы можете подобрать по коду, выбитому на старой запчасти.

Ваш заказ будет обработан и доставлен в любую точку России и Украины.

Мы отправляем любым удобным способом, не только в такие крупные города как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Киев, Харьков, Днепропетровск, Одесса, Донецк, Запорожье и Львов, а и в любой уголок России и Украины.

Оставляйте заявку и купите для электрорубанков из широкого ассортимента товаров интернет магазина Detaluga.com.

Выберите бренд электрорубанка

Он чрезвычайно полезен, удобно лежит в руках и недорог в изготовлении. Этот красивый инструмент заставит ваши губы растянуться в улыбке, когда вы ощутите всю прелесть работы с ним.

Габаритные размеры, самодельного рубанка мм: 54x178x76 (ширина х длина х высота)

Стоимость высококачественных рубанков с деревянными вставками, которые выпускаются ограниченными сериями, измеряется сотнями, а порой и тысячами долларов. Этот инструмент похож на них, но он меньше и удобнее, и лучше подходит для работы с небольшими деталями. Изготовьте его из недорогой кленовой древесины с контрастными акцентами из экзотических порол, добавив лезвие стоимостью S25.

Дополнительные сведения

Все перечисленные выше инструменты – изделия стандартизированные. Поэтому для того, чтобы они правильно и точно выполняли свою работу, необходимо их изготавливать в соответствии с требованиями ГОСТ 15987-91. Ниже представлены выписки из ГОСТа, определяющие основные требования.

Материалы

Перечень требуемых материалов, из которых следует делать ручной рубанок своими руками:

• ясень;
• бук;
• клен;
• граб;
• белая акация;
• береза (допускается).

Древесина должна быть хорошо просушена, без сучков, трещин и гнили. Для склеивания деталей необходимо использовать водостойкий клей.

Требования к применяемому металлу

Ножи изготавливаются из следующих типов двухслойной стали:

• слой основной — из марки 30, ГОСТ 1050, (допускается У8, У8А, У9, ГОСТ 1435);
• слой плакирующий — из марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС, ГОСТ 5950.

Допускается использование металла других марок, но не хуже приведенных в стандарте. Ножи должны быть идеально заточены, и иметь соответствующий угол заточки.

Чертежи и схемы

Перед сборкой настольного фуганка необходимо разработать чертежи. В процессе их создания следует учитывать элементы, которые войдут в состав схемы. Стандартные фуговальные станки без дополнительных функций включают:

• станину;
• вал, оборудованный лезвиями;
• вращающийся ролик;
• двигатель;
• три столешницы;
• упор.

В процессе разработки чертежей мастеру необходимо указать основные расстояния между ключевыми элементами стационарной конструкции. Для этого потребуется учесть расположение мотора, ролика и вала с лезвиями. Схема позволит определить, насколько уменьшится количество вращений ротора на выходе, если произойдет увеличение мощности, и наоборот.

Как сделать рейсмусовый станок по дереву в домашних условиях

В случае необходимости, изготовить такой станок можно в домашних условиях. Для этого не потребуется применение специального оборудования или наличие особых технических навыков.

Что понадобится для изготовления

Для изготовления самодельного рейсмуса необходим минимальный набор материалов и инструментов, который зачастую есть в арсенале каждого хозяина. В него входит:

• электрический рубанок;
• электролобзик;
• лист металла толщиной 0,5 мм;
• лист ЛДСП;
• металлическая труба;
• ручная дрель;
• набор сверл по дереву и металлу;
• крепежные метизы;
• набор гаечных ключей.

Какой рубанок выбрать для этой цели

Электрический рубанок является основным рабочим органом станка. Поэтому перед началом сборки необходимо подобрать инструмент с оптимальными параметрами. Основными техническими характеристиками, которые стоит учитывать при выборе рубанка, являются:

• ширина строгания. Большинство современных электрорубанков оснащаются опорной подошвой и лезвиями шириной 82 мм. Этого вполне достаточно для бытовых работ;
• мощность электродвигателя. Для осуществления качественного строгания заготовок лучше всего пользоваться рубанками с мощностью электромотора от 800 Вт. Это позволит выполнять качественное строгание;
• частота вращения лезвий. Существует прямая зависимость между количеством оборотов ножевого блока и качеством строгания. Другими словами, чем больше оборотов делают лезвия, тем чище получается обрабатываемая поверхность.

Оптимальным выбором для изготовления рейсмусового станка будут следующие инструменты:

• РЕСАНТА Р82/800;
• ДИОЛД РЭ-1100-01;
• ИНТЕРСКОЛ Р82/710.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

1. Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
2. В царгах также делают отверстия аналогичного диаметра.
3. На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
4. Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
5. Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

1. Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
2. При помощи ручного фрезера выполняют углубление в 10 мм.
3. Далее примеряется пила, выполняется корректировка разметки.
4. С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
5. Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
6. После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
7. Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе. Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Что такое рейсмусовый станок

Для того чтобы сделать заготовки одной толщины с максимальной точностью, используют рейсмусовые станки. Ножевой вал в этом устройстве расположен не снизу, а сверху. Заготовку подают по рабочему столу либо вручную, либо же она подается на ножи специальными вальцами.

Описываемый станок выравнивает верхнюю часть доски, делая ее параллельной нижней. Из этого следует, что для того чтобы заготовки были ровными и одинаковыми по толщине, сперва их необходимо выровнять с нижней стороны на фуговальном станке. После этого уже можно ровнять с верхней стороны на рейсмусовом.

Существуют как небольшие маломощные модели, подходящие для домашней мастерской, так и сложные, многофункциональные и мощные промышленные станки. Последние нередко бывают многофункциональными. Например, существуют фуговально-рейсмусовые станки, на которых можно выровнять обе стороны пиломатериала и подогнать все детали под нужную толщину.

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Другие рекомендации

Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:

1. нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
2. средней прямоугольной;
3. верхней из закрепленной крепежной пластины.

Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.

Технология заточки

В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении

Надо обратить внимание на:

• плотность и равномерность прилегания поверхностей;
• строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
• отсутствие препятствий на пути колес.

Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.

У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.

Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.

Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.

Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.

Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия. Этим бруском ведут по точильному камню

Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку

Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.

Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.

О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».

https://youtube.com/watch?v=hc_cFxP4C2s

Полезные товары

• Лезвия для резьбы по дереву
• Инструмент для вскрытия корпуса планшета
• Лазерный нивелир на 3 режима работы

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

• Не может похвастаться высокой точностью обработки;
• Ширина обрабатываемой детали очень маленькая – всего 110 мм;
• Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
• Небольшая мощность, ограниченная мощностью бытового электрорубанка;
• Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

• Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
• Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
• Простота конструкции влияет на его надежность и ремонтопригодность.
• Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

1. Незанятый ручной электрорубанок.
2. Чертежи рейсмуса из электрорубанка своими руками.
3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
4. Небольшое количество свободного времени.

https://youtube.com/watch?v=yRHjyVBnv-s

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов — высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

Приемы строгания.

1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина — 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
5. Большое значение имеет освещение — все работы нужно проводить при свете мощной лампы, либо на улице.

Соблюдение этих простых правил поможет сделать вашу работу не только быстрой, но и полностью безопасной.

Фото ручного рубанка

Для большого количества людей работа с деревом приносит удовольствие. Приятно самому сделать стол для веранды или смастерить лавочку для сада. Следует знать, что это большой физический труд. Однако сегодня гораздо упростить работу можно с помощью использования электрических рубанков. Работать с таким инструментом может каждый, даже новичок.

Подобное приспособление появилось достаточно давно. Внешне современные электрические рубанки напоминают старые конструкции, но по производительности они превосходят механические конструкции в несколько раз.

С помощью электрического рубанка можно обрабатывать дерево, уменьшать толщину заготовок из древесины, строгать, подгонять, обрабатывать доски на станине, скашивать кромки. С помощью данного приспособления нет возможности обрабатывать большие поверхности, но в случае небольших объемов есть смысл использовать подобный инструмент.

Рубанок в большей степени предназначается для выравнивания поверхности из дерева, которая предварительно была грубо обработана. После выравнивания основания данным инструментом с изделия исчезнут все неровности и дефекты, в результате чего оно станет чрезвычайно гладким. Чистовая обработка дерева в большинстве случаев производится шлифовальным рубанком. При помощи данного инструмента также можно сделать паз или фаску в детали.
