Электро пила парма 3 диагностика и ремонт

Характеристики моделей

Модельный ряд электрических пил компании «Парма» представлен цепными и дисковыми моделями.

• Среди цепных можно особо отметить электропилу «Парма-М», являющуюся надёжным и проверенным прибором. Устройство укомплектовано двигателем мощностью 2 кВт, что является хорошим показателем для устройств такого класса. Вес пилы составляет 5,6 кг, длина шины равна 40 см, а количество звеньев на ней достигает 57 штук. Шина, цепь и ведущая звёздочка в процессе работы непрерывно оснащаются смазкой, что значительно повышает их ресурс и продлевает срок службы. Масляной бочок ёмкостью 100 мл оборудован специальным окошком, позволяющим осуществлять визуальный контроль за уровнем смазки. Прибор также укомплектован ключом для подтягивания цепи, пластиковым чехлом на шину, набором дополнительных щёток и инструкцией по эксплуатации на русском языке. Стоит «Парма-М» 4 436 рублей.
• Из дисковых моделей следует отдельно рассмотреть пилу «Парма» 200 Д 02.004.00003. Прибор оснащён двигателем в 2 кВт и имеет диаметр пильного диска в 20 см. Инструмент предназначен для выполнения продольных и поперечных распилов, выполняемых как прямым, так и наклонным (под углом в 45 градусов) способом. Вес устройства достигает 7,1 кг, а длина электрического провода составляет 1,8 м. Максимальная глубина пропила равна 6,5 см, что позволяет распиливать не только ДСП, фанеру и листовые материалы, но и работать с деревянными досками и бруском. Пила укомплектована ключом для замены диска, линейкой, передней ручкой, комплектом для стационарной установки и руководством по эксплуатации. Стоит такой прибор 4 283 рубля.

Пила цепная электрическая «Парма» М3

Не менее удобный и надежный вариант из модельной линейки завода «Парма». Применяется для работ по дереву.

От предыдущей отличается большей мощностью и размером шины, что значительно расширяет возможности ее применения хозяйственно-бытовых целях.

Особенности:

• функция блокировки включения, что делает невозможным случайный запуск устройства;
• гарантия повышенной безопасности оператора, для чего модель оснащена инерционным дополнительным тормозом, срабатывающим через доли секунды даже при легком касании на щиток-предохранитель и при отскоке прибора в сторону;
• автоматическая подача смазки к режущим механизмам и предусмотренная возможность ее контроля со стороны пользователя, для чего предусмотрена смотровая зона на масляном баке;
• комфортная эксплуатация, немаловажную роль в чем играют эргономичные рукоятки, исключающие выскальзывание инструмента из рук.

Преимущества:

• высокооборотистый мотор, выдерживающий любые перегрузки;
• работа в труднодоступных местах благодаря усовершенствованной конструкции прибора, имеющего двигатель с продольной локализацией;
• функция легкого старта;
• наличие на корпусе зубчатого упора, позволяющего с концентрацией усилий сделать разрез любой точности;
• применение усовершенствованной системы сцепления, делающей работу более плавной и размеренной;
• хорошие балансировочные параметры электропилы, сводящие на нет физические нагрузки на пильщика.

Как уберечься от подделок

Чем популярнее техника, тем быстрее заполонят рынок изделия сомнительного качества с характерными брендовыми логотипами. Распознать подделку не всегда удается перед совершением покупки. Следующие действия помогут выявить фальсификат:

• Качественная яркая упаковка подтверждает подлинность инструмента, тусклые краски, дешевый картон свидетельствует об обратном.
• На сайте производителя представлен каталог оригинальных товаров с соответствующими описаниями, характеристиками и фото, достаточно зайти на сайт и сравнить предлагаемую цепную электропилу Parma с оригиналом.
• Проверяем визуально качество литья, сборки, прилегания деталей — пористая структура, тусклые краски и зазоры между деталями должны вызвать подозрения.
• Читаем штрих код, он даст полную информацию об инструменте, изготовителе и стране производства.

Достоинства и недостатки

Высокий спрос на дисковые и цепные электрические пилы «Парма» обусловлен рядом важных преимуществ этих приборов.

• В отличие от своих бензиновых аналогов, электропилы отличаются компактными размерами и небольшим весом. Это объясняется отсутствием в их конструкции топливного бачка, карбюратора и системы воздушных фильтров. Кроме того, затраты на электроэнергию получаются значительно ниже расходов на бензин. Если по данному признаку сравнивать электрические модели с аккумуляторными приборами, то и здесь пальма первенства принадлежит электроинструменту. Такие пилы из-за отсутствия в них аккумуляторной батарей весят намного меньше, из-за чего работать с ними намного удобнее.
• В сравнении с бензопилами, у электрических моделей отсутствует проблема холодного запуска. Это значительно упрощает пользование пилой и избавляет от необходимости принятия дополнительных мер для прогрева двигателя.
• Электрические пилы «Парма» отличаются высокой экологичностью, а также низким уровнем шума и вибрации, что позволяет использовать их в закрытых помещениях без ограничения.
• Благодаря отечественному происхождению электропил, сложностей с приобретением запасных частей, а также с ремонтом и сервисным обслуживанием не возникает.

Однако, как и у любого другого электрического инструмента, недостатки у продукции «Парма» тоже есть. К ним, в первую очередь, относят полную энергозависимость моделей, что накладывает ряд ограничений в их использовании.

Вторым, не менее существенным минусом, является запрет на эксплуатацию электроинструмента под дождём либо в условиях повышенной влажности. Игнорирование данных ограничений может привести к электротравме либо повреждению прибора.

Третьим недостатком электропил является необходимость делать пятиминутные перерывы через каждые 15-20 минут работы. Это обусловлено высокой нагрузкой на двигатель и риском его преждевременного перегрева.

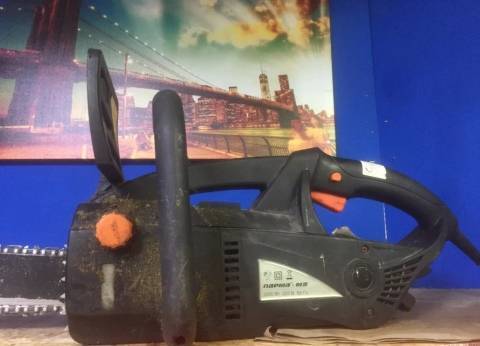

Электропила Парма–М5

Эффективный бытовой инструмент – электропила Парма-М5, оснащен двигателем мощностью 1,6 кВт, пильной цепью и шиной Rezer, фирменной муфтой сцепления. Особенности модификации М5:

• поперечная компоновка мотора;
• небольшой вес;
• блокирование случайного пуска;
• аварийная остановка цепи – в случае неудобного пользования электропилой появляется опасность отдачи инструмента, в течение 0,12 с срабатывает экстренный тормоз;
• тестирование уровня масла – оператор визуально через прозрачное окошко имеет возможность контролировать количество масла в бачке.

Электропила Парма–М5

Технические характеристики

Мощность, Вт 1600		Напряжение, В 220
Длина шины, см 40		Количество звеньев, шт. 57
Объем масляного бака, мл 110		Расположение двигателя поперечное
Бесключевая регулировка натяжения цепи нет		Вес, кг 5.5
Длина шины, дюйм 16		Шаг цепи, дюйм 3/8 (0.375)
Ширина паза, мм 1.3		Скорость вращения цепи, м/сек 11.5

Обслуживание пилы

Прежде чем работать с электропилой, владельцу необходимо внимательно ознакомиться с заводской инструкцией, уяснить меры безопасности, изучить приемы работы, график регламентных работ, рекомендации по устранению неисправностей и поломок.

Перед запуском всегда необходимо проверять напряжение в электрической сети, тестировать систему смазки и количество масла. Шина, звездочка, пильная цепь подвергаются повышенным нагрузкам, поэтому уровень масла — и перед началом, и во время работы, всегда должен быть выше указанной отметки.

Недостаток масла крайне негативно сказывается и на работе пилы, и на сроке службы. Смазывать цепь следует только качественным оригинальным маслом или подходящими по характеристикам вязкости аналогами, в соответствии с сезоном работ, учетом состояния древесины – мокрая или влажная. Крайне неразумно использовать отработку или другие, якобы «проверенные», сомнительные рецепты смазки.

Парма

Основные неисправности и виды ремонта

Грамотная эксплуатация и техническое обслуживание электропилы Парма-М5 является обязательным условием продолжительной стабильной эксплуатации инструмента. Производитель рекомендует учитывать такие особенности:

• Необходимо строго соблюдать правила безопасной работы с электрическим инструментом.
• Поскольку двигатель пилы не является влагозащищенным, запрещается работать при сырой влажной погоде, дожде, в противном случае, неизбежны поломки мотора.
• Подбирайте удлинитель с соответствующим сечением кабеля, при увеличении его длины свыше 30 м эффективность работы снижается.
• Следует выполнять исключительно те работы по техобслуживанию пилы, что предписаны инструкцией, использовать только оригинальные запчасти. Заточку пилы, замену узлов, сложный ремонт целесообразно доверить специалистам сервиса. Установка несоответствующей пильной гарнитуры, разборка электропилы Парма-М5 могут привести к поломкам, возникновению непредвиденных ситуаций. Разбирать пилу самостоятельно в период действия гарантийного срока запрещено.
• Если электропила не включается, проверьте наличие напряжения в сети, протестируйте состояние кабеля, розеток, не включен ли тормоз цепи.
• Если цепь перестала останавливаться мгновенно, возможны появились дефекты во фрикционной муфте.

Электропила Парма М3

• Руководство по эксплуатации электропилы Парма-М5
• Инструкция по эксплуатации, мануал, рекомендации по обслуживанию и ремонту электропилы Парма-М3
• Руководство по эксплуатации электропилы Парма-М2

Читать еще: Обзор бензопилы Patriot PT 5220. Обслуживание, плюсы и минусы модели. Основные неисправности и устранение

Как уберечься от подделок

Чем популярнее техника, тем резвее наводнят рынок изделия непонятного свойства с соответствующими брендовыми логотипами. Распознать подделку не обязательно удается перед совершением покупки. Последующие деяния посодействуют выявить фальсификат:

1. Высококачественная колоритная упаковка подтверждает подлинность инструмента, мерклые краски, дешевенький картон свидетельствует об оборотном.
2. На страницах сайта производителя представлен каталог уникальных продуктов с надлежащими описаниями, чертами и фото, загляните на веб-сайт и сопоставить предлагаемую цепную электрическую пилу Parma с оригиналом.
3. Проверяем зрительно качество литья, сборки, прилегания деталей — пористая структура, мерклые краски и зазоры меж деталями обязаны быть вызвать подозрения.
4. Читаем штришок код, он даст информацию об инструменте, изготовителе и стране производства.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.

Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора. Далее, следует перевернуть редуктор и снять крышку. Сняв трубочку с насоса, извлеките бачок для масла.

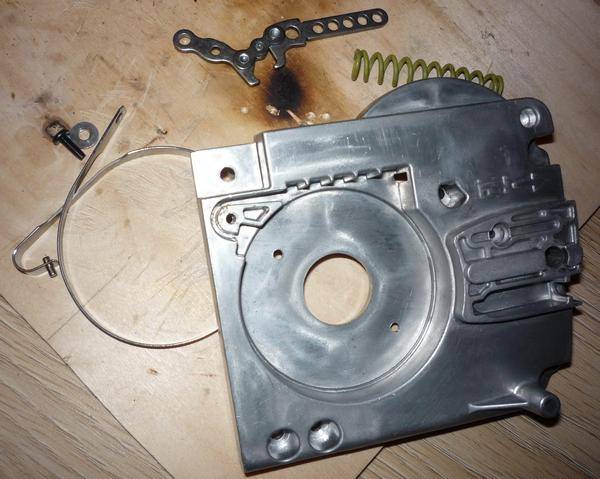

Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.

Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.

Все детали редуктора необходимо очистить от загрязнений.

Далее, следует вынуть плунжер масляного насоса.

Извлеките масляный насос из пластиковой крышки редуктора. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса. Вместе с пружиной извлеките тяги. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.

Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы. На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.

Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой. Снимите крышку. Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Электропила Парма–М5

Эффективный бытовой инструмент – электропила Парма-М5, оснащен двигателем мощностью 1,6 кВт, пильной цепью и шиной Rezer, фирменной муфтой сцепления. Особенности модификации М5:

• поперечная компоновка мотора;
• небольшой вес;
• блокирование случайного пуска;
• аварийная остановка цепи – в случае неудобного пользования электропилой появляется опасность отдачи инструмента, в течение 0,12 с срабатывает экстренный тормоз;
• тестирование уровня масла – оператор визуально через прозрачное окошко имеет возможность контролировать количество масла в бачке.

Электропила Парма–М5

Технические характеристики

Мощность, Вт 1600		Напряжение, В 220
Длина шины, см 40		Количество звеньев, шт. 57
Объем масляного бака, мл 110		Расположение двигателя поперечное
Бесключевая регулировка натяжения цепи нет		Вес, кг 5.5
Длина шины, дюйм 16		Шаг цепи, дюйм 3/8 (0.375)
Ширина паза, мм 1.3		Скорость вращения цепи, м/сек 11.5

Обслуживание пилы

Прежде чем работать с электропилой, владельцу необходимо внимательно ознакомиться с заводской инструкцией, уяснить меры безопасности, изучить приемы работы, график регламентных работ, рекомендации по устранению неисправностей и поломок.

Перед запуском всегда необходимо проверять напряжение в электрической сети, тестировать систему смазки и количество масла. Шина, звездочка, пильная цепь подвергаются повышенным нагрузкам, поэтому уровень масла — и перед началом, и во время работы, всегда должен быть выше указанной отметки.

Недостаток масла крайне негативно сказывается и на работе пилы, и на сроке службы. Смазывать цепь следует только качественным оригинальным маслом или подходящими по характеристикам вязкости аналогами, в соответствии с сезоном работ, учетом состояния древесины – мокрая или влажная. Крайне неразумно использовать отработку или другие, якобы «проверенные», сомнительные рецепты смазки.

Парма

Основные неисправности и виды ремонта

Грамотная эксплуатация и техническое обслуживание электропилы Парма-М5 является обязательным условием продолжительной стабильной эксплуатации инструмента. Производитель рекомендует учитывать такие особенности:

• Необходимо строго соблюдать правила безопасной работы с электрическим инструментом.
• Поскольку двигатель пилы не является влагозащищенным, запрещается работать при сырой влажной погоде, дожде, в противном случае, неизбежны поломки мотора.
• Подбирайте удлинитель с соответствующим сечением кабеля, при увеличении его длины свыше 30 м эффективность работы снижается.
• Следует выполнять исключительно те работы по техобслуживанию пилы, что предписаны инструкцией, использовать только оригинальные запчасти. Заточку пилы, замену узлов, сложный ремонт целесообразно доверить специалистам сервиса. Установка несоответствующей пильной гарнитуры, разборка электропилы Парма-М5 могут привести к поломкам, возникновению непредвиденных ситуаций. Разбирать пилу самостоятельно в период действия гарантийного срока запрещено.
• Если электропила не включается, проверьте наличие напряжения в сети, протестируйте состояние кабеля, розеток, не включен ли тормоз цепи.
• Если цепь перестала останавливаться мгновенно, возможны появились дефекты во фрикционной муфте.

Электропила Парма М3

• Руководство по эксплуатации электропилы Парма-М5
• Инструкция по эксплуатации, мануал, рекомендации по обслуживанию и ремонту электропилы Парма-М3
• Руководство по эксплуатации электропилы Парма-М2

Читать еще: Обзор бензопилы Patriot PT 5220. Обслуживание, плюсы и минусы модели. Основные неисправности и устранение

Особенности и устройство

Электрические пилы «Парма» выпускаются в двух видах, каждый из которых обладает своими конструктивными особенностями, назначением и эксплуатационными характеристиками. Речь в данном случае идёт о проверенных и надёжных цепных моделях и не менее крепких дисковых образцах. Первые пришли на смену некогда популярным бензиновым приборам и позаимствовали у них основные узлы и агрегаты.

Устроены такие модели достаточно просто: они состоят из прочного корпуса со встроенным в него электрическим двигателем, пильной шины, оснащённой режущей цепью, натяжного механизма и системы смазки цепи.

Принцип работы цепных пил «Парма» заключается в передаче крутящего момента от двигателя на режущую цепь при помощи редуктора и ведущей звёздочки. Одновременно с двигателем запускается маслонасос, который подаёт смазочный материал из масляного бачка на шину и поддерживает движущиеся части инструмента в рабочем состоянии. В отличие от бензиновых моделей, электрические пилы «Парма» не имеют сцепления, карбюратора и воздушных фильтров, из-за чего требуют минимального обслуживания и не нуждаются в регулировке.

Все модели электропил «Парма» оснащены цепным тормозом, отключающим двигатель при соприкосновении шин с твёрдыми предметами. Тормоз приводит в действие защитный щиток, установленный впереди рабочей рукоятки. При наезде на гвоздь пила отбрасывается вверх, а оператор при этом непроизвольно ударяет по защитному щитку. Отключение двигателя при этом происходит мгновенно, поэтому получить травму от соприкосновения с режущим элементом невозможно.

Кроме того, во многих устройствах имеется функция плавного пуска, защищающая обмотку двигателя от перегрева и продлевающая ему жизнь. Также в состав цепных пил входит натяжитель цепи, который приводится в действие как при помощи специальной ручки, так и посредством гаечного ключа.

Это интересно: Деревянная мозаика в интерьере

Инструкция по эксплуатации

Эксплуатационное руководство сопровождает каждый электроинструмент и содержит подробную структурированную информацию разбитую на разделы:

• Устройство электропилы “Парма”.
• Порядок сборки.
• Комплектность.
• Требования безопасной работы и эксплуатации.
• Принципы работы: как и что пилить.
• Технические характеристики конкретной модели электропилы Parma.
• Введение в эксплуатацию.
• Обслуживание.
• Неисправности цепной электропилы.

Комплектация

Производитель комплектует электропилу “Парма”:

• инструкцией;
• емкостью с оригинальным маслом 100 мл;
• направляющей шиной;
• пильной цепью;
• универсальной отверткой;
• защитным чехлом для шины;
• набором запасных щеток.

Введение в эксплуатацию

Прежде чем запустить электропилу, необходимо выполнить ряд действий:

• собрать пилу, надеть пильную гарнитуру;
• натянуть цепь;
• проверить сетевое напряжение, исключить скачки;
• убедиться в цельности сетевого кабеля;
• заполнить масляный бачок, впоследствии контролировать его наполнение;
• запустить электропилу согласно описаниям в руководстве;
• проверить подачу масла, при необходимости отрегулировать;
• проверить тормозную систему.

Обслуживание электрической цепной пилы Parma

Цепная электропила неприхотлива, но требует следующих обслуживающих действий:

• своевременно очищать вентиляционные отверстия пилы;
• очищать пилу от тырсы и загрязнений;
• следить за наполнением масляного бачка;
• контролировать и регулировать подачу смазки на цепь;
• использовать только оригинальные комплектующие;
• своевременно затачивать пильную цепь.

Перед тем как разбирать электроинструмент самостоятельно, не лишним было бы посмотреть видео о том, как правильно производится разборка цепной электрической пилы торговой марки Parma:

Неисправности, причины возникновения

Для электропил “Парма” характерны следующие неполадки.

Электрическая пила не включается:

• отсутствует подача электричества;
• не подсоединен кабель;
• задействован цепной тормоз;
• оборван кабель;
• вышел из строя мотор.

Цепь останавливается не сразу, с задержкой:

проблемы с фрикционной муфтой.

Сухая цепь:

• пустой масляный бачок;
• подающие смазку каналы засорены.

В полной версии мануала по электропиле “Парма” М3 можно изучить более подробную информацию по использованию техники.

Тонкости выбора

Прежде чем приступить к выбору электропил «Парма», следует определить, какой объём работ предстоит выполнять при помощи инструмента. Так, если предполагается заготовка леса или промышленное изготовление пиломатериалов, то в такой работе электроинструмент не помощник. Здесь потребуется покупка бензопилы, способной работать на протяжении нескольких часов без перерыва.

Однако и в этом случае необходимо учитывать, для чего их планируется использовать. Например, если часто бывает необходимо напилить дров для растопки бани или камина, то лучше выбрать цепную модель. Её же следует приобретать для обрезки сухих веток и для иных видов работ, где особая точность распиловки не требуется.

Если же инструмент приобретается для выполнения ремонтных или строительных работ, то однозначно нужно выбирать дисковую модель. К тому же некоторые циркулярки «Парма» имеют возможность подключения стружкоотсоса, что позволяет содержать рабочее место в чистоте.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.
