Как сделать фуговальный станок самостоятельно
Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.
Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.
Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.
Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.
Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.
В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки. Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта. А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.
В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.
Конструктивные особенности рубанков
Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:
- Корпус из дерева или металла — колодка с подошвой
- Стальной нож, железко или резец — основной режущий элемент
- Клин
- Рукоятка
Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.
Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.
Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.
Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.
Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.
Виды инструмента
Классификация весьма обширна, связана с различными свойствами. Выделяют два основных типа:
- Фуганок ручной встречается практически в любой мастерской. Его особенность заключается в простате устройства, а также невысокой стоимости.
- В последнее время часто приобретается фуганок электрический. Это связано с простотой эксплуатации, а также довольно высокой эффективностью в применении. Единственный недостаток заключается в достаточно высокой стоимости.
Материалы, применяемые при изготовлении основной части, могут существенно отличаться. Чаще встречается деревянный инструмент, так как он прост и обходится намного дешевле. Подходит он для домашней мастерской. Встречаются и металлические конструкции, рассчитанные на работу в крайне тяжелых условиях.
Классификация проводится по тому, какова поставленная задача. Примером можно назвать следующие устройства:
- Для работы с деревянной заготовкой, которая никак ранее не обрабатывалась. Эта разновидность называется шерхебелем. В большинстве случаев применяется металл, который способен выдерживать существенное воздействие.
- Если готовые детали нужно после обработки склеить, тогда применяется цинубель. Подобный вариант исполнения характеризуется тем, что на ноже есть зазубрины. После строгания на поверхности появляются небольшие борозды. Как показывает практика, подобная поверхность лучше всего подходит для склеивания.
Если в дальнейшем полученные изделия не нужно склеивать, то можно использовать двойной или одинарный фуганок. Основными разновидностями столярного инструмента можно назвать следующее:
- Шлифтик представлен разновидностью конструкции, которая характеризуется укороченным корпусом и увеличенным передним углом, а также уменьшенной щелью для вывода стружки. Область применения заключается в выравнивании торцов и удалении различных задиров.
- В некоторых случаях применяется полуфуганок. Он характеризуется уменьшенной длиной, однако остается требуемая ширина. Применяется при работе с большими деталями.
- Фальцебель применяется для выборки и четверти. Он имеет конструкцию, которая обладает съемной подошвой. Отличается инструмент от других шириной, является специфическим вариантом исполнения.
- Зензубель имеет двухсторонний нож, изготавливаемый при применении качественной стали. Ширина этого элемента составляет 33 мм.
Встречается в продаже и мини фуганок. Он часто применяется в бытовой обстановке, так как обладает небольшим размером и достаточной производительностью. Кроме этого, все устройства можно разделить на две основные группы:
- Бытовая характеризуется невысокой стоимостью, а также сниженными эксплуатационными характеристиками. Она распространена обширно, так как обходится в меньшую стоимость.
- Профессиональный фуганок применяется для работы в промышленности. Его основными качествами можно назвать повышенную производительность, а также возможность работы на протяжении длительного периода.
Производством рассматриваемого инструмента занимаются самые различные компании. Встречается и промышленный фуганок, который может применяться в течение длительного периода.
Ручной фуганок
Большинство работ может проводится при применении ручного фуганка. Это можно связать со следующими моментами:
- Устройство просто в применении.
- Есть возможность проводить обработку различных поверхностей.
- Инструмент недорогой.
Настольный вариант исполнения может иметь самое различное устройство, выбор проводится специалистом в зависимости от того, какие работы следует проводить.
Электрический
Сегодня стационарный фуганок может изготавливаться в электрическом варианте исполнения. Профессиональные устройства характеризуются следующими особенностями:
- Довольно большая масса и прижимное усилие.
- При работе можно достигнуть высокой точности.
- Повышенная производительность труда.
- Часто в конструкции предусмотрена возможность быстрой смены ножей.
Применяется электрофуганок в промышленности и быту, изделие характеризуется высокими эксплуатационными характеристиками. Единственный недостаток в большинстве случаев заключается в высокой стоимости, а также в существенных затратах электроэнергии.
Делаем ручной вариант фуганка
Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.
При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:
- чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
- для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
- размер ножа должен составлять 200 на 65 миллиметров;
- чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.
При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.
При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции
Нож вставляется и фиксируется в проделанном проеме.
Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.
Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.
Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.
Устройство
Фуговальный станок состоит из следующих элементов:
- Двигатель. Он работает от сети с напряжением 220 В. Электромотор создает и передает крутящий момент строгальному валу с ножами.
- Рабочий стол. Данный элемент состоит из задней и передней плит. Они изготавливаются из чугуна и оснащаются ребрами жесткости, обеспечивающими устойчивость рабочей поверхности. Края плит оборудованы накладками из нержавеющей стали. Они защищают рабочий стол от разрушения. Задняя плита находится на одном уровне с верхней точкой режущих лезвий. Передняя плита находится под задней, на расстоянии до 2 мм. Расстояние между уровнями зависит от того, сколько материала нужно снять при обработке деревянного изделия.
- Станина. Она изготавливается из прочных сплавов металлов. Эта деталь выдерживает вес станка и все усилия, возникающие при воздействии режущих элементов на поверхность заготовки. На станине располагаются валы с ножами, направляющие и крепления.
- Строгальный вал. Он располагается между задней и передней плитами. К валу крепятся лезвия одинаковой толщины. Они изготавливаются из инструментальной быстрорежущей стали. Для обработки брусков из плотных пород дерева рекомендуется оснащать вал резаками с твердосплавными напайками.
- Направляющая. Она представляет собой узел, предназначенный для перемещения подвижных элементов станка и обрабатываемой заготовки. Направляющая крепится к станине при помощи болтов. Она может передвигаться в поперечном направлении.
- Круговое ограждение. Оно размещено на передней плите и плотно прилегает к направляющей. Круговое ограждение изготавливается из листовых материалов и защищает ножевой вал.
С помощью фуговального станка рекомендуется обрабатывать детали длиной от 1 до 1,5. Более длинные заготовки плохо закрепляются на рабочем столе и деформируются, что снижает точность реза и создает неудобства в процессе работы. Обрабатывать заготовки длиной меньше 1 м травмоопасно.
Как выбрать фуговальный станок
Чтобы правильно подобрать фуговальный станок по дереву, необходимо учитывать следующие факторы:
- Материал рабочего пространства. Столы стационарного фуганка изготавливаются из стали, чугуна, алюминиевых сплавов и силумин. Наивысшей прочностью обладают столешницы из чугуна. Самыми дешевыми являются столы из силумина. Они легко деформируются в процессе эксплуатации.
- Ширина и длина рабочего стола. Эти показатели определяются размеры обрабатываемых заготовок. Станки с шириной до 15 см и длиной до 140 см применяются в домашних мастерских. Они способны обрабатывать заготовки небольшого размера. Устройства с шириной до 63 см и длиной до 200 см используются в крупных деревообрабатывающих цехах.
- Количество ножей. Чем больше режущих элементов закреплено на строгальном вале, тем реже необходимо осуществлять их заточку. При низкой интенсивности использования инструмента можно приобрести модели с 2 ножами. Для частой обработки большого количества брусков требуются приборы с 4 ножами.
- Разновидность и мощность силового агрегата. Фуганки оборудуются коллекторным или асинхронным электродвигателем. Они отличаются конструкцией и мощностью. Коллекторные моторы устанавливаются в бытовых фуганках. Они издают множество шумов. Асинхронные двигатели устанавливаются в промышленных инструментах и отличаются высокой производительностью.
- Частота оборотов ножевого вала. Чем быстрее вращаются режущие элементы, тем точнее рез. Средняя частота оборотов ножевого вала составляет 4,7 – 5 тыс. об/мин.
Ножи для фуговального станка
Выбирая ножи для фуганка, необходимо учитывать следующие особенности:
- Порода древесины определяет материал изготовления ножей. Для обработки изделий из сосны и иных хвойных деревьев рекомендуется использовать лезвия из сплава P6M5. При строгании брусков из мягких пород древесины требуются ножи, изготовленные из сплава HSS-стали.
- Для столярных работ необходимо оборудовать станок фигурными или прямыми ножами. Они обеспечивают высокую точность реза и позволяют создавать на обрабатываемой поверхности уникальные контуры.
- Устройства с затупленными ножами не смогут аккуратно обработать деревянную заготовку.
Лезвия ножей при длительной эксплуатации станка изнашиваются и требуют заточки. Об износе ножей свидетельствуют следующие факторы:
- При работе фуганка сильно нагревается электродвигатель.
- После обработки на поверхности бруска образуется мшистость.
- Обработанная заготовка получилась неровной.
Если лезвия невозможно заточить, то их нужно полностью заменить.
Принцип работы
Принцип работы фуговального станка заключается в следующем:
- Задняя плита в процессе обработки деталей всегда остается неподвижной. Местоположение передней части рабочего стола настраивается оператором до требуемой высоты.
- После включения станка электродвигатель направляет обороты к ножевому валу. В результате режущие элементы начинают вращаться.
- Деревянная деталь прикладывается к направляющей линейке двумя руками и направляется на ножи. При работе с недорогими устройствами подавать заготовку необходимо вручную, что может привести к травмам. Современные станки оснащаются системой автоподачи заготовок. Она обеспечивает безопасность работы и увеличивает скорость подачи брусков.
- После подачи заготовки вращающиеся лезвия снимают слой древесины, устраняя неровности, и создают плоскую чистовую базовую поверхность. Скорость обработки зависит от технологии строгания заготовки. Большая часть инструментов состругивает поверхности заготовок по-отдельности. Существуют приборы, способные обрабатывать 2 стороны деревянной детали одновременно.
Если в процесс обработки на бруске появляются волокна или мелкие частицы древесины, то нужно заточить лезвия. Если на обструганной плоскости присутствуют неровности, то рекомендуется отрегулировать расстояние между плитами и строгальным валом.

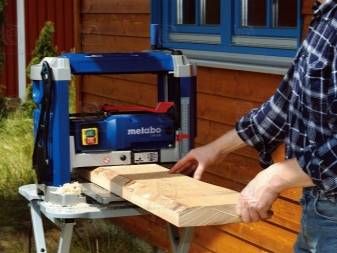

Отличие от рейсмуса
Также многие рассматривают, в чем заключается отличие от рейсмуса. Рассматривая рейсмус и фуганок следует учитывать, что первый вариант предназначается для нанесения параллельных линий на поверхность. Оба варианта могут проводить обработку дерева, среди особенностей следует учитывать следующие моменты:
- Плоские поверхности можно получить рейсмусом, однако оборудование предназначено для финишной обработки.
- Оба инструмента работают исключительно в связке. Фуганок предназначен для подготовки, второй окончательной обработки.
В целом можно сказать, что отличий довольно много. При этом конструктивные элементы отличаются несущественно, но рейсмус позволяет снизить степень шероховатости поверхностного слоя.
Отличие от рейсмуса
Рейсмусовый и фуговальный станки используются для обработки изделий из дерева и иных мягких материалов. Различие между данными инструментами заключается в следующем:
- Рейсмус необходимо использовать для финишной обработки заготовок.
- Качество реза при работе с фуганком зависит от навыков оператора, при работе с рейсмусовым станком – от технических характеристик оборудования.
- Для выравнивания 4 сторон бруска при помощи фуговального станка требуется боковой параллельный упор.
- При работе с фуганком требуется настраивать глубину вхождения режущих элементов в обрабатываемую поверхность.
В промышленности фуговальные и рейсмусовые станки используются совместно. Фуганок задает геометрию деревянных деталей, рейсмус калибрует обработанную заготовку по толщине.
Настройка
Начать настройку фуговального станка рекомендуется начинать с проверки заточки режущих элементов. У лезвий скос по краю должен составлять 40°.
Если ножи заточены, то их нужно закрепить на строгальном вале. Перед этим требуется опустить переднюю и заднюю плиты. В процессе установки ножей необходимо контролировать параллельность лезвий. Она не должна превышать 0,1 мм на 1 м. Чтобы облегчить процесс установки ножей, рекомендуется приобрести индикаторный прибор. После закрепления режущих элементов требуется проверить:
- выступ за кромку стальных накладок – 2 мм;
- выступ за край строгального вала – не более 22 мм.
После установки ножей необходимо выставить высоту рабочих столов. Расстояние между режущими кромками и губками плит должно составлять не более 3 мм. В противном случае на детали могут образовать углубления в процессе обработки. После настройки рабочих столов требуется определить местоположение направляющей. Расстояние между линейкой и левым краем ножевого вала должен быть больше ширины деревянной заготовки. Направляющую устанавливают с применением шаблона и закрепляют при помощи винтов.
После настройки фуговального станка необходимо проверить его работоспособность, осуществив его пробный запуск. При отсутствии неполадок и внешних дефектов на фуганке можно обрабатывать доски. При выявлении отклонений требуется повторно настроить станок, заменить или отремонтировать его неисправные комплектующие.
Электрический рубанок
Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.
Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:
- ножовка для выпиливания заготовок;
- молоток;
- столярная стамеска;
- деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
- фанера, желательно многослойная;
- болты с гайками.
Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.
Для изготовления фуговального станка вполне сгодится старенький электрорубанок
При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.
Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.
Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.
В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.
Видео: Самодельный фуганок из электрорубанка
https://youtube.com/watch?v=yRHjyVBnv-s
Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.
В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.
Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра
Такой ширины для полноценного фуговального станка довольно мало.
Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.
Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

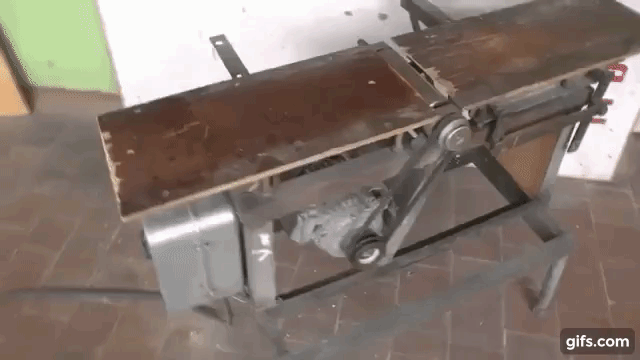

Стационарный фуговальный станок
Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.
Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.
Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.
Назначение
Фуговальный станок предназначен для проведения следующих операций:
- Выравнивание крупных фрагментов деревянных брусков.
- Черновое выравнивание плоскости заготовок.
- Отборка пазов под углом.
- Снятие кромки.
По сравнению с другими деревообрабатывающими инструментами, фуганок обладает следующими преимуществами:
- Подходит для строгания мелких заготовок и крупных брусков.
- Высокое качество реза.
- Способен обрабатывать поверхности и края деревянных брусьев криволинейно.
- При наличии дополнительных насадок можно распиливать детали с помощью фуганка.
- Низкая стоимость инструмента. Фуговальный станок стоит 10–14 тыс. руб.
Чаще всего фуганки используются в деревообрабатывающем секторе, в строительстве и для столярных работ. Они также могут применяться в домашних мастерских.
Электрический фуганок стационарного типа
Такие стационарные агрегаты стоят намного дороже переносных вариантов, но их функциональность значительно шире. Операции, которые можно выполнять на стационарном фуганке:
- брус строгается довольно длинный, обрабатывается поперечное сечение;
- торцы выполняются под любым углом, делается выборка в теле доски фигурных элементов или сквозных желобов (на ручном электрическом инструменте такие операции не делаются);
- производится обтачивание массива с шириной 600 мм, длина допускается до 3 м, а толщина поступающей детали не должна быть менее 13−15 мм;
- для обработки допускается твердое и прочное дерево, которые не могут быть обработаны переносным инструментом небольшой мощности.
На фуговальных станках обороты ножевого вала составляют до 6 тыс. в минуту, высокая производительность получается из-за большой мощности оборудования (6 кВт). Другие характеристики и параметры фуговального станка выглядят так:
- несколько рабочих ножей, их диаметр различный;
- есть в конструкции установленная стационарно направляющая рейка, называемая линейкой;
- рабочий стол-станина регулируется по высоте;
- защитные кожухи при необходимости можно откинуть;
- ножевой вал передвигается по оси и фиксирует глубину резания.
Принцип работы
Ножевой вал стационарного станка располагается перпендикулярно оси станины в радиальных подшипниках качения, что ведет к компенсации всех возможных сдвигов детали при работе и равномерному распределению рабочих усилий двух лезвий. Рабочий стол состоит их двух частей, где задняя выполнена стационарно и стоит на валовой оси, а передняя часть поднимается или опускается на высоту строгаемого слоя.
Подача детали ведется вручную или автоматически, причем в памяти такого станка с программным обеспечением есть несколько вариантов для обработки различных категорий древесины. В некоторых моделях предусмотрено строгание двух поверхностей одновременно.
Чтобы произвести настройку в рабочий режиме, опускают стол, ставят на вал требуемое число ножей и регулируют по индикатору их параллельное расположение. После этого все части закрепляются и включается механизм подачи. Перед работой станок проверяют на холостом ходу.
Устройство фуганка, стационарного или ручного, принципиально одинаковое. Электрический двигатель через редуктор понижения крутит ножевой барабан с несколькими съемными лезвиями. При вращении головке инструмента сообщается вертикальная подача. В комплекте к оборудованию продают несколько разновидностей лезвий для строгания твердого и мягкого дерева, их количество составляет от 1 до 3.
Заточка ножей для фуганка
Несмотря на то, что ножи электрических фуганков изготавливают из высокопрочных быстрорежущих сталей типа Р6М5, Р12Ф4К5 и т. п., при интенсивном использовании они тупятся. В китайских моделях используются ножи из инструментальной стали типа 9ХС, те выходят из строя ещё чаще. Встречаются модели где предусмотрены твердосплавные ножи, которые раскалываются при попадании на металлический предмет (о необходимости предварительного осмотра заготовки уже было сказано ранее). Таким образом, перед домашним мастером встаёт проблема качественной заточки инструмента.
Заточка ножей для фуганков в домашних условиях производится следующим образом. Потребуется ручное точило с незасаленным камнем и водяным охлаждением (такие приспособления выпускает торговая марка Tormek). Нож крепят в держателе, и с помощью регулировочного винта выставляют требуемый угол заточки
Важно точно упереть спинку ножа в упор, иначе заточка будет выполнена с перекосом лезвия. Перемещая держатель влево-вправо, производят заточку, контроль качества которой ведётся при помощи бегунков, имеющихся на упоре
Что такое рубанок
Рубанки известны человечеству минимум две тысячи лет, именно такой возраст у самых древних этих инструментов, найденных в Помпеях. Не каждый прибор может похвастаться столь длительным использованием. Ручные механические рубанки по дереву популярны и в наши дни. Хотя многие предпочитают электроинструменты.
В целом, рубанок — это деревообрабатывающий инструмент для строгания. Результатом работы на нем является необходимая мастеру степень шероховатости поверхности деревянной детали, ее форма, прямолинейность, плоскостность. Также оборудование используется для уменьшения деталей в размерах. С его помощью создаются протяженные выемки совершенно разных форм.
Этот инструмент является базовым для обработки дерева, подходить к выбору рубанка следует вдумчиво и тщательно, ведь выбор огромен. Но вначале упомянем о безопасности во время столярных работ.
Обзор видов
Все доступные на сегодня модели рассматриваемого оборудования делят на ручные и стационарные. Первые предназначены для обработки сравнительно небольших по размерам заготовок. Одна из ключевых конструктивных особенностей ручных электрофуганков – это наличие крепежного элемента для установки инструмента на верстаке.
Стационарные модели, как правило, эксплуатируются в условиях столярных мастерских и мебельных предприятий. Естественно, данное оборудование относится к категории профессионального.
Ручные
Не секрет, что выполнение работ механическим фуганком требует существенных физических усилий. Исходя из этого, рекордными темпами растет спрос на электрические ручные модели. Как уже было отмечено, такой инструмент при его установке на верстаке или столе, по сути, превращается в небольшой по размерам стационарный станок для деревообработки.
Невзирая на то что ручной электрофуганок представляет собой плотницкий инструмент преимущественно для бытового использования, при грамотном подходе он позволяет обрабатывать солидные объемы древесины. При этом в перечень явных преимуществ таких моделей входит их мобильность. Не менее значимый момент обусловлен меньшей по сравнению со стационарными модификациями стоимостью оборудования.
Стационарные
Оборудование, относящееся к данной категории, существенно дороже ручных моделей. Стоимость стационарных электрофуганков, представляющих собой профессиональный столярный инструмент, стартует с отметки в 12 тысяч российских рублей. Естественно, функционал и эксплуатационные свойства таких аппаратов существенно отличаются от их ручных собратьев.
Стационарный электрический фуганок предназначен для выполнения большого количества манипуляций.
Строгание бруса и досок больших размеров. Торцевание заготовок под любым углом. Выборка сквозных пазов и фигурных элементов, то есть операции, выполнение которых при помощи ручного инструмента крайне затруднительно. Качественная обработка массива, ширина и длина которого составляют до 650 и 3000 мм соответственно
Важно учитывать, что при этом толщина заготовки должна быть не менее 12 мм. Обработка древесины особо прочных пород, к которым относятся, к примеру, граб и дуб
Следует отметить, что с учетом подобных возможностей стационарные фуганки имеют пониженное число оборотов ножевой головки
Повышенная производительность процесса обработки заготовок обеспечивается за счет соответствующей мощности, достигающей 6 кВт.
Помимо всего прочего, рассматриваемые образцы техники имеют следующие технологические особенности:
- увеличенное количество режущих элементов, отличающихся большим диаметром;
- оснащение стационарной направляющей линейки;
- возможность регулировки высоты стола;
- наличие защитных кожухов откидного типа;
- глубина строгания определяется специальным механизмом, управляющим выдвижение оси ножевой головки.
Вал с ножами располагается в радиальных подшипниках качения и перпендикулярно по отношению к оси стола. Подобным образом компенсируются потенциальные перекосы обрабатываемой заготовки в процессе ее фугования. Это, в свою очередь, обеспечивает равномерное распределение усилия между используемыми ножами. Еще одна конструктивная особенность – это состоящий из двух частей стол, устанавливаемый на станине. При этом его задняя часть является неподвижной и располагается на оси ножевого вала, а передняя – подвижная, с учетом толщина снимаемой стружки.
