Эксцентриковая стяжка мебельная

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1.

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

Рис.2.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости

В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5.

Рис.6.

Эксцентриковая стяжка мебельная установка, сборка мебели, инструкция

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа

Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье

Установка эксцентриковой стяжкиРазметка под эксцентриковую стяжкуПрисадка под эксцентриковую стяжку

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Рис.1.

Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Присадка под эксцентриковую стяжку

Высверливание отверстий, или как говорят, присадка под эксцентриковую стяжку, — стадия от которой зависит качество крепления элементов мебельной конструкции. Сам процесс сверление пазов сопровождается сложностями

Важно не только соблюдать все размеры, но и учесть, что паз под эксцентрик не должен быть сквозным. Для его высверливания необходимо воспользоваться специальным сверлом Форстнера и ограничителем глубины при сверлении. Самостоятельно впервые выполнить такую работу непросто

Самостоятельно впервые выполнить такую работу непросто.

Требуемые инструменты:

  • фрезер и сверло Форстнера;
  • дрель с двумя сверлами по дереву (диаметром 5 мм и 8 мм);
  • шуруповерт или отвертка.

Для установки такого соединения требуется просверлить три отверстия различных по диаметру и глубине. Обязательный порядок действий при просверливании пазов под мебельные минификсы, следующий:

  1. Проделать в поверхности одного из скрепляемых элементов несквозной паз для установки эксцентрика. Стандартные размеры паза: диаметр 15 мм и глубина 12,5 мм. Его центр располагается от торца детали на расстоянии, соответствующем длине штока. Его высверливают сверлом Форстнера, благодаря чему эксцентрик можно без зазоров посадить в паз. Чтобы точно высверлить такой паз следует воспользоваться ограничителем глубины. Иначе есть вероятность испортить поверхность мебели, если сверло пройдет насквозь.
  2. Высверлить отверстие под винт в торце этого же элемента перпендикулярно пазу под эксцентрик. Если он имеет диаметр – 8 мм, то и отверстие должно иметь такие же размеры. Оптимальное расстояние между центром отверстия в торце под такой шток и поверхностью элемента мебели – 8 мм (середина толщины ЛДСП).
  3. Для укрепления винта в поверхности второй сопрягаемой детали проделать несквозное отверстие (глубиной 12 мм и диаметром 5 мм).

Еще один способ сделать пазы под присадку – применить готовый кондуктор. Он облегчит работу по разметке и сверлению. При работе с кондуктором рекомендуется такой порядок действий:

  1. Установить кондуктор на деталь, отметить место расположения паза под эксцентрик через специальное отверстие в кондукторе.
  2. Фрезой Форстнера сделать паз под эксцентрик.
  3. Вставить в отверстие кондуктора штифт для разметки. Установить кондуктор на торцевую часть детали и высверлить отверстие под винт.
  4. Сделать установочное отверстие для винта во второй детали.

Что нужно знать перед покупкой?

Различаются:

  1. диаметром и высотой эксцентрика;
  2. длиной стойки;
  3. типом крепления стойки (винт или саморез);
  4. типом гайки (футорки).


Фото 9 — Стяжка Ø 15 с евровинтом

Принцип работы соединителя

При сборке изделия шток с Т-образной головкой проходит через отверстие в торце основной детали. Его головка оказывается в середине поперечного отверстия. Туда устанавливают эксцентрик, что внутренней стороной захватывает головку штока.

При следующем повороте эксцентрик поворачивается в отверстии и воздействует на головку штока — сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении.


Фото 10 — Эксцентрик + шток эксцентрика саморез

Стяжка состоит из литого металлического эксцентрика, форсунки и штока. Есть много конструкций таких, у которых шток заворачивается в материал присоединяемой детали без форсунки.

Различают стяжки по диаметру эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Используют эксцентрики диаметром 25, 15 и 12 мм.


Фото 11 — Стяжка с саморезом

Недостатки

При эксплуатации крепеж может ослабевать. Чтобы решить эту проблему, изготовители делают рабочую поверхность эксцентрика вогнутым, а контактирует с ней сферическая рабочая поверхность головки штока. В других конструкциях внутренняя рабочая поверхность эксцентрика ступенчатая, а примыкающая к ней рабочая поверхность головки стержня — плоская.


Фото 12 — ST01-49-3-Br-01

При этом наружная поверхность эксцентрика снабжена косыми сглаженными зубцами, наклоненными в противоположную сторону от направления его вращения при сборке. Это увеличивает сцепление с материалом детали, дополнительно препятствует его самопроизвольному повороту и ослаблению соединения в процессе эксплуатации.


Фото 13 — Дюбель Quickfit 05129 + Эксцентрик 09537


Фото 14 — ST01/46/6/Zn/01

Насечки внутри эксцентрика усиливают его сцепление со штоком в три раза, по сравнению с гладкой плоской поверхностью.

Такой крепеж требует точного взаимного расположения всех сопрягаемых отверстий. Сверление этих отверстий на коленке приводит к поломке эксцентрика.


Схема 1 — Пример организации стяжки

https://youtube.com/watch?v=5zONolDXkCs

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1.

Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

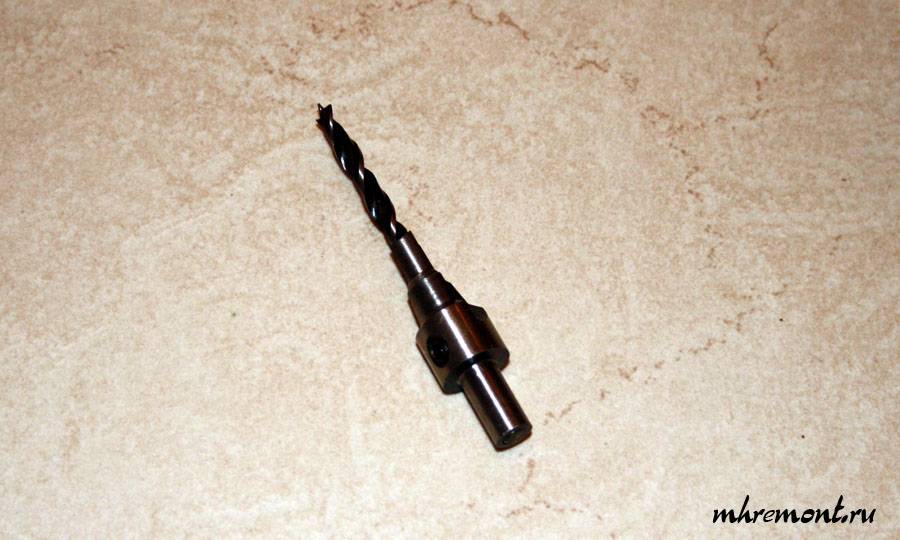

Рис.2.

Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3.

Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости

В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4.

Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку

Кон крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5.

Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6.

Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

В чем особенности крепления

Если перед вами стоит задача соединить между собой несколько отдельных модулей, самым правильным и удобным решением будет межсекционная стяжка для мебели.

Потому лучше не экономить, а сразу взять стяжку в том же магазине Леруа Мерлен и прочих подобных торговых точках. В Спб, Москве и других городах проблем с покупкой стяжек точно не будет.

Ручка кнопка мебельная: какие бывают, какую выбрать

Конструктивно стяжка включает в себя гайку цилиндрической формы, на которой предусмотрена внутренняя (скрытая) резьба, а также фиксирующий винт. Довольно часто для изготовления метизов применяют хромированное покрытие. Это способствует защите изделия от влияния коррозии. В особенности такие крепежи лучше брать, если фурнитура приобретается для кухонной мебели. На гайке, чтобы добавить надежности фиксации, предусмотрены шлицы.

Старайтесь не увлекаться затяжкой крепления. Это чревато последствиями.

Если вас интересуют виды стяжек (не только мебельные), советую почитать этот материал. Здесь вопрос раскрыт достаточно подробно и наглядно с фото.

Чтобы выйти из ситуации, можно подложить предварительно шайбу достаточной ширины. Так удастся плотно закрутить соединение, но не повредить покрытие.

Дополнительно рекомендуется выполнить так называемое зенкование. Это специальная процедура, способствующая тому, что стяжка не будет торчать изнутри на мебельной стенке. Сделать это вовсе не сложно. Потому подобные процедуры часто проводятся в домашних условиях самими мастерами. Об этом еще поговорим отдельно. Пока же перейдем к другим, не менее важным вопросам. В частности, обсудим используемые материалы для производства стяжек и их самостоятельную установку.

Думаю, с вопросом особенностей и назначений межсекционного крепления разобрались. Стяжка это далеко не обычный деревянный шкант. Это более функциональное и практичное приспособление.

Потому давайте обсудим остальные вопросы.

Плюсы и минусы крепежа

Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.

Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:

  1. Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
  2. Весьма долговечная и экономичная крепежная деталь.
  3. Увеличивает жесткость изготовленного изделия.
  4. Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
  5. Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
  6. Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.

Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:

  1. Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
  2. Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
  3. Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
  4. Во время эксплуатационного периода стяжка может немного ослабеть.

Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.

Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.

Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока

Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали

Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

  • диаметру и размеру;
  • длине самой стойки;
  • тип крепления стойки (винт или саморез);
  • тип футорки.

Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

  • Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
  • Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
  • Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.

Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:

  • Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
  • Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
  • Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.

Разновидность

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

  • шток;
  • эксцентрик;
  • втулка (пластиковая или металлическая).

Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

  • столы;
  • столешницы;
  • шкафы-купе;
  • в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

  • фреза диаметром примерно 15 мм;
  • сверло 7 мм;
  • сверло или конфирмат 5 мм;
  • линейка;
  • шуруповерт или дрель;
  • шило;
  • карандаш для отметок.

Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.

Теперь можно приступать к установке:

  • Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
  • Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
  • В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Крепление со втулкой

Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.
