Дровокол винтовой: как сделать своими руками

Как изготовить самодельный колун в виде конуса для дров

Рассмотрим одну из проверенных многими мастерами рабочую модель устройства.

Изготовление вала и конуса. На токарном станке вытачивается стальной (сталь 20, но идеально 40) вал длиной 30 см, диаметром 3 см. Конус на вал накручивается по резьбе, но лучше шплинтовать пальцем, насквозь просверлив вал и конус.

Оптимальная мощность электродвигателя более 3 киловатт, лучше 4 киловатта, чтобы силы хватало на толстые чурки. Конус должен вращаться со скоростью 900- 1000 оборотов в минуту. На более высоких оборотах работа на дровоколе затруднительна и опасна, так как будет невозможно контролировать процесс. Можно работать, как показывает практика, и на меньших оборотах, но на оборотах менее 300 низкая производительность. От скорости вращения зависит производительность дровокола.

На фото чертеж винтового колуна.

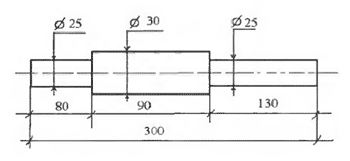

Чертеж вала винтового колуначертеж конуса винтового колуна

Резьба на конусе делается захватывающая, то есть внутренняя сторона резьбы нарезается под прямым углом к оси конуса. Нужно сделать острие конуса как можно острее. Резьба на конусе должна не сверлить а делать захват дерева и вкручиваться. Для твердых пород можно конус слегка смазать солидолом, чтобы не подклинивало.

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Рассмотрим основные материалы и инструменты, необходимые для изготовления дровокола своими руками, а также технологию их изготовления.

Мощность

Этот параметр определяет рабочее давление дровокола. Единица измерения – киловатты (кВт) или лошадиные силы (л. с.). Чем мощнее мотор, тем выше усилие раскалывания. В то же время более мощное устройство стоит дороже и потребляет больше электроэнергии / топлива.

Для правильной оценки мощности стоит учесть, что двигатель 3 кВт дает рабочее давление в 5 тонн, мотор 6-7 кВт (до 10 л.с) – около 10 тонн.

Важно: иногда удобнее сравнивать мощность нескольких дровоколов в одних единицах, например, в ваттах. Чтобы перевести лошадиные силы в ватты воспользуйтесь соотношением: 1 л

с. приблизительно равна 735 ваттам.

Особенности самодельных моделей

Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.

Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.

Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.

Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.

Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:

добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.

Дополнительно

Ход поршня – дистанция, которая преодолевается поршнем за один раз. Влияет на минимальную и максимальную длину полена.

Рабочий ход (раскол / возврат) – время, за которое подвижная деталь дровокола перемещается от одной крайней точки до другой. Указывает на скорость раскола одной заготовки. В бытовых колунах этот параметр составляет 4 см/с (раскол) и 7.5 см/с (возврат).

Объем бензинового двигателя – влияет на мощность дровокола и потребление горючего.

Объем топливного бака – определяет время непрерывной работы агрегата. Чем больше объем бака, тем выше габариты и вес колуна. Чаще всего эта характеристика находится в пределах 1.5-3 л.

Объем масла гидросистемы – позволяет оценить количество масла для одной заправки / перезаправки гидравлического дровокола. В разных моделях этот параметр составляет 2.4-10 л.

Важно: для нормального функционирования гидравлического дровокола требуется регулярная замена масла. Вес – зависит от класса дровокола

Бытовые устройства весят до 40-50 кг, что позволяет их перемещать. Профессиональные агрегаты гораздо массивнее – вес некоторых моделей достигает 200 кг. Такие дровоколы рассчитаны на стационарное использование

Вес – зависит от класса дровокола. Бытовые устройства весят до 40-50 кг, что позволяет их перемещать. Профессиональные агрегаты гораздо массивнее – вес некоторых моделей достигает 200 кг. Такие дровоколы рассчитаны на стационарное использование.

Виды приспособлений для колки

Настройка приспособления обеспечивается путем регулирования пружины. С изменением ее положения, то есть уменьшением или увеличением расстояния до рабочего клина, получается возможность обработки поленьев разной длины. Колун с ручным приводом применяется с твердым основанием. На приспособление устанавливается полено, работник поднимает инструмент вверх, с небольшим усилием опускает клин на бревно, раскалывая его. За счет действия пружины механизм возвращается в исходное положение.

Главные вспомогательные силы в работе механического приспособления:

сила тяжести;
упругость стального клина.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
шкивы или звёздочки;
приводной ремень или цепь от автомобильной либо мотоциклетной техники;
подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
стальные профильные трубы или уголки для станины;
металлический лист толщиной не менее 4 мм для рабочего стола;
электродвигатель;
проводка;
выключатель или магнитный пускатель;
УЗО;
болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

сварочный аппарат;
электрическая дрель с набором свёрл;
болгарка;
молоток;
набор гаечных ключей;
рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Особенности гидравлического дровокола с двигателем от мотоблока

Колуны, работающие на гидравлике, — еще одно не менее популярное решение. Гидравлический дровокол из мотоблока имеет классическую горизонтальную компоновку, базирующуюся на обездвиженной станине.

Управление таким агрегатом происходит в автоматическом режиме, поэтому нужно предусмотреть пусковой механизм – специальную кнопку, связанную с цилиндром и масляным бачком. В момент ее нажатия запускается процесс нагнетания жидкости внутрь полости цилиндра. Расширяясь, она наталкивается в упорную пяту (толкатель), перемещая ее в нужном направлении.

Ход сборки:

Закрепляем гидравлический домкрат на стационарной опоре;
На противоположном конце опоры ставим клиновидные ножи;
Агрегируем домкрат с бензиновому или дизельному мотору;
Дополняем прибор возвратными пружинами, которые будут возвращать домкрат в исходную позицию;
Тестируем дровокол.

Достоинства и недостатки самодельных дровоколов на базе мотоблокаПреимущества:

Дровоколы из мотоблока, сделанные своими руками, облегчают участь владельцев частных домов, дач, профессиональных лесозаготовщиков;
Простота устройства и обслуживания;
Возможность создания дровокольной машины под личные требования;
Транспортабельность;
Бюджетность – полная себестоимость из подручных материалов обойдет на порядок дешевле заводского.

Недостатки:

Травмоопасность;
Недолговечность узлов и их соединений.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
Вариант механического типа подходит для небольших объёмов работ.
Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
Станина в виде горизонтальной поверхности, на которую складываются готовые части.
Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Купить составляющие для дроворуба можно в строительных магазинах

При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру

Читать также: Как правильно работать толщиномером

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

Необходимая длина полотна для раскола брёвен.
Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Лучшие электрические дровоколы

Максимум комфорта при заготовке дров на зиму обеспечат домовладельцам электрические дровоколы. Задача оператора будет заключаться в укладке бревен и нажатии пускового механизма. Эксперты отобрали несколько эффективных и надежных моделей.

AL-KO LSV 7

Рейтинг: 4.9

К профессиональным инструментам можно отнести электрический дровокол AL-KO LSV 7. Вертикальная модель способна раскалывать поленья длиной до 1,03 м. Высота стола регулируется (3 положения), позволяя максимально удобно работать оператору в зависимости от длины чурок (0,56 м, 0,81 м и 1,03 м). Электрический двигатель мощностью 3 кВт создает огромное давление (7 т), поэтому даже поленья с сучьями не устоят перед дровоколом. Устройство приводится в движение и управляется двумя руками, чем и обеспечивается максимальная безопасность труда. Эксперты по достоинству оценили производительность и безопасность дровокола, отдав ему первое место в рейтинге.

Модель заслужила много лестных слов и от пользователей за удобство в работе и эффективность. Единственным явным минусом становится высокая цена.

раскалывает крупные поленья;
высокая мощность;
регулировка высоты стола;
безопасность при работе.

высокая цена.

CHAMPION LSH5001

Рейтинг: 4.8

Оптимальное сочетание цены и качества эксперты обнаружили в дровоколе CHAMPION LSH5001. Этот электрический агрегат совсем немного уступает лидеру рейтинга в мощности (давящее усилие 5 т), проигрывая и в максимальной длине бревен (52 см). Зато китайский аппарат более легкий (45 кг) и мобильный. Вся конструкция выглядит надежно, при необходимости болтовые соединения можно подтянуть. При мощности мотора 2,2 кВт дровокол способен справиться с чурками диаметром 40 см. Гидравлическая система заполнена маслом, а вот сам агрегат придется собирать после распаковывания.

Пользователи успели оценить плюсы и минусы дровокола. Он выглядит надежно и безопасно, рычаг включения защищен металлическим козырьком. Не хватает для удобства перемещения только резиновых ручек.

компактность и легкость;
длинный сетевой провод;
прочная рама;
сменные насадки в комплекте.

пластиковые колеса;
отсутствуют мягкие ручки.

AL-KO KHS 5204

Рейтинг: 4.7

Еще одна модель известной немецкой фирмы AL-KO попала в наш рейтинг. Дровокол KHS 5204 работает в горизонтальной плоскости. Он базируется на высокой регулируемой раме, благодаря чему спина оператора меньше устает. Габариты раскалываемых поленьев ограничиваются 52 см в диаметре и 0,25 м в длину. Электрический двигатель мощностью 2,2 кВт создает максимальное давящее усилие 5 т. Прочность конструкции, как и долговечность не вызывает у экспертов сомнения, а вот устойчивость агрегата оставляет желать лучшего. Поэтому только третья строчка рейтинга.

Пользователи обнаружили еще один недостаток, который снижает производительность труда. Модель не оснащается насадкой для раскалывания полена на 4 части.

качественная сборка;
небольшой вес (47 кг);
высокая станина;
безопасность.

неустойчивость при работе с большими бревнами;
низкая производительность.

RedVerg RD-LS 25-37E

Рейтинг: 4.6

Самым доступным бытовым электроприбором является китайский дровокол RedVerg RD-LS 25-37E. Он прост в применении, отличается легкостью (40,5 кг) и компактными размерами. Модель не попадает в тройку лидеров рейтинга из-за небольшого усилия раскалывания (4 т), а также ограничений по величине бревен. Максимальная длина поленьев не должна превышать 37 см, а диаметр – 25 см. Двуручное управление агрегатом положительно отражается на безопасности оператора, а благодаря удобной рукоятке и колесам устройство быстро перемещается. Стальные элементы надежно защищены от коррозии лакокрасочным покрытием.

Владельцы электрического дровокола без проблем раскалывают поленья пополам. А вот специальной насадки для четвертования в комплекте с прибором нет.

Самодельный дровокол

Используете ли вы при заготовке дров самодельные дровоколы?

ДаНет

Даже за простейшее ручное устройство магазин просит несколько тысяч рублей. Сэкономить можно, сделав колун для дров своими силами. Для наглядности стоит изучить видео с разными станками в работе.

Чертежи и изготовление реечного дровокола

Есть несколько вариаций, как сделать дровокол. Одна из них реечная конструкция. Она популярна, потому интернет предлагает много фото инструкций.

Для работы надо подготовить болгарку и сварочный аппарат. Редуктор делают из электромотора (минимум 2 кВт) и двух шкивов.

Основу приспособления надо делать из толстой стали. Она должна выдерживать нагрузку и вес крепящихся к ней составляющих – клина, редуктора и мотора.

Рабочий алгоритм зависит от подобранных материалов, схемы устройства. Основные шаги следующие:

Острие выполните из листовой стали. Толщина минимум 10 мм, затачивать под прямым углом.
Если предполагается работа с крупными бревнами, изготовьте составное лезвие. Толщина от 50 мм. Как усилитель можно использовать болванку из стали.
Шестеренку ставьте на 5 см выше станины. До ножа должна оставаться двойная длина бревна.
Выполните каретку, двигающуюся по станине, на высоте установленной шестеренки.
На переднюю часть каретки закрепите толкатель. Это поперечная стальная пластина, толщина минимум 7 мм.
Обеспечьте подвижность рейки шарниром, установив его на каретку.
Движение каретки к редуктору обеспечивается возвратной пружиной. Крепите ее так, чтобы рейка поднималась выше шестеренки.
Установите прижимной рычаг. При нажатии на него рейка должна прижиматься к шестеренке и двигаться вперед. Длину рейки делайте меньше промежутка между лезвием и подающей пластиной.

Чертежи гидравлического дровокола

Если планируется сделать гидравлический дровокол своими силами, надо определиться для какой древесины он будет применяться.

Со скоростью колуна 4 см/с и углом с вершиной 20° показатели следующие:

Порода дерева	Среднее усилие в кН
Диаметр 200 мм	300 мм	400 мм
Береза	16	29	48
Вяз	28	39	65
Дуб	24	33	51
Ель	11	18	26
Клен	18	10	49
Липа	3	4	6
Осина	10	17	26
Сосна	8	15	24

Показатели отличаются значительно. Если бревна сильно сучковатые, нагрузка увеличивается минимум вдвое.

Для гидравлического самодельного устройства надо подготовить:

движок электрический (можно на бензине), минимум 2 кВт;
блок управления;
насос;
бак для заливки масла (можно самодельный);
рукава высокого давления;
гидроцилиндр;
балка (металл), П-образная форма или двутавр №16;
листовая сталь, подготовить куски толщиной 5-20 мм;
металлический уголок, полка 30-40 мм.

Колун гидравлический своими силами делают по следующему алгоритму:

Сделайте станину, используя П-образную балку или двутавр. Важный момент – ширина балки. С ее увеличением возрастает допустимая нагрузка, но усложняется передвижение конструкции. Усредненный показатель 10-15 см.
Установите над балкой гидравлический цилиндр, высота 5-7 см.
Шток завершите толкателем. Лучше использовать металл, толщина 7-10 мм.
Для передвижения ножа по станине сделайте корпус.
Чтобы нож фиксировался в разных положениях, внизу станины выполните 12-миллиметровые отверстия, шаг 50 мм. Аналогично добавьте 2 отверстия в корпусе лезвия, установите 2 болта, приварите их.

Остается замкнуть гидравлическую цепь.
