Долбежные станки по металлу

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах. При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

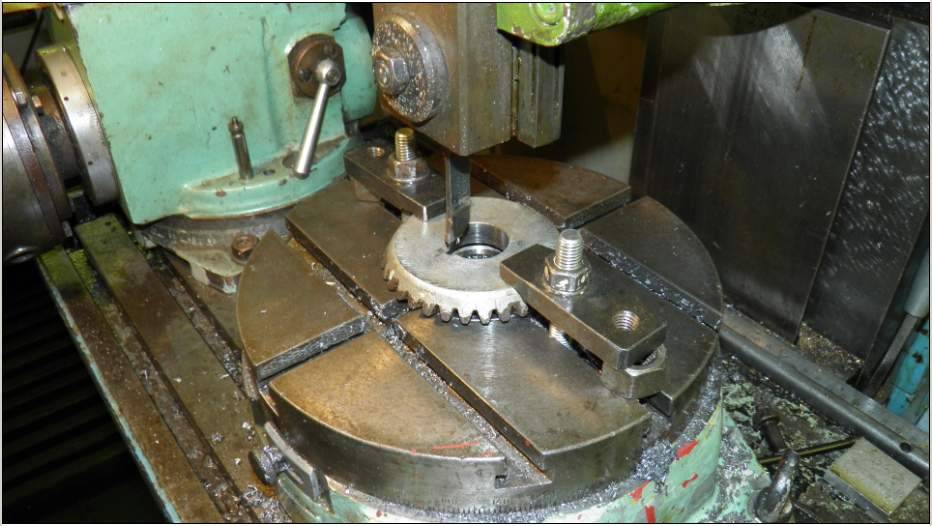

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

• Круговое.
• Продольное.
• Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

1. Вертикальное.
2. Горизонтальное.
3. По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками. Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Выбор долбёжного оборудования по металлу

Приступая к выбору долбёжного станка, следует принимать во внимание ряд факторов. Действуя подобным образом, можно гарантировать длительный срок службы оборудования и бесперебойную его работу на протяжении долгого времени

В первую очередь следует рассмотреть такой параметр, как допустимая высота заготовки деталей для устройства. Он может иметь различные значения, которые определяются, прежде всего, типом обрабатываемой поверхности.

Наряду с этим, внимания заслуживает и заявленная мощность станка, размер долбяка и возможности его регулирования. Нелишним будет поинтересоваться о наличии у устройства поперечного и продольного хода и значении допустимого угла наклона.

Важной характеристикой, которая определяет качество работы долбёжного станка, является скорость движения рабочего инструмента. Демонстрировать устойчивость в процессе эксплуатации в состоянии лишь изделия, которые оборудованы массивной тумбой

Это позволяет заметно упростить обработку деталей.

На этапе выбора оборудования следует учесть и размер стола, поскольку это непосредственным образом определяет удобство работы с аппаратом.

Долбежные станки по дереву

Личный опыт показывает, что приобретать под короткие пазы универсальный станок невыгодно ни для хобби, ни для бизнеса. Да и паз после него округлый, а с позиции прочности соединения лучшие свойства у квадратного или прямоугольного. Который быстро получается только на сверлильно-пазовальном оборудовании. Если очень хочется, можно заморочиться и сделать самому, как автор следующего видео:

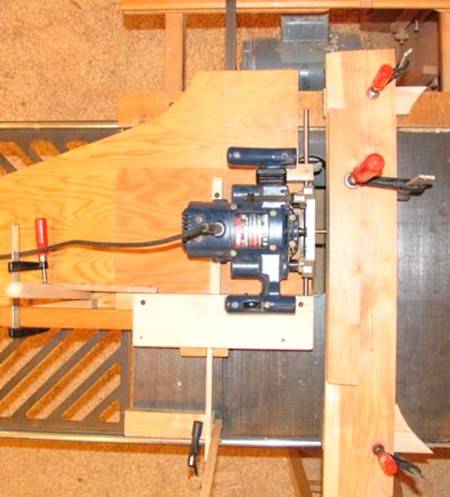

Пазовать детали тяжёлыми цепными станками и дорогими фрезерами, которые тоже иногда называют «долбёжными», удобно только при производстве дверей и эксклюзивной мебели из массива. Где пазы должны быть с ровными краями, часто длинные, а иногда и по торцу фасонной детали.

Из чего состоит долбёжное приспособление

Задачу долбления металла можно решить при помощи самодельных и профессиональных модификаций этого оборудования. Причём работать они будут по схожему принципу. Далее, будут рассмотрены особенности конструкции этого станка, технология его работы, что поможет облегчить использование его для выполнения стоящих перед вами задач. Вне зависимости от варианта исполнения долбёжного станка он всегда имеет идентичную конструкцию, которая обеспечивает ему возможность выполнять ту или иную задачу.

Устройство долбёжных станков представлено следующими элементами:

1. Станина, обеспечивающая поддержку столу.
2. Долбяк, у которого имеются острые зубья.
3. Кулисный механизм с коробкой, основное назначение которого заключается в обеспечении быстрой подачи инструмента.
4. Привод, который может предусматривать три варианта исполнения — гидравлический, механический и электрический.

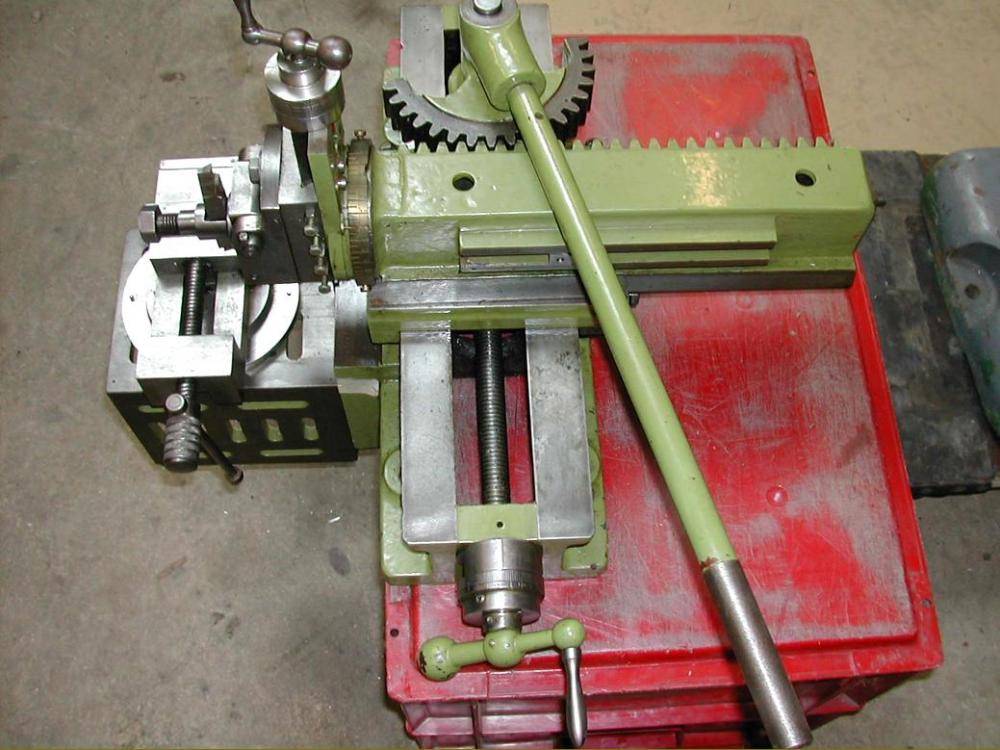

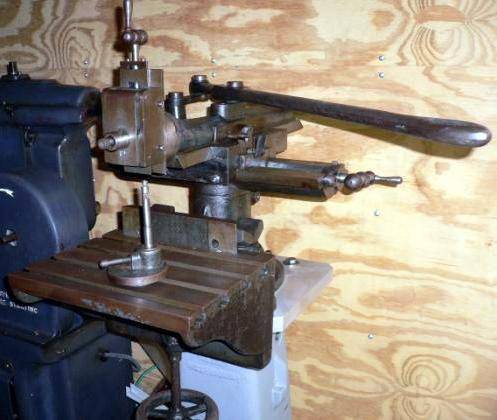

Гораздо более простую конструкцию имеют самодельные долбёжные станки, в отличие от гидравлических профессиональных модификаций. В то же время последние характеризуются более совершенным устройством и вдобавок к этому они создают меньше проблем при их ручном использовании.

Гидравлические долбёжные станки оборудованы несколькими составными элементами:

• гидравлическая система;
• система охлаждения;
• станина;
• долбёжный резец;
• коробка подач и стола;
• система управления;
• оборудование, в функции которого входит контроль работы системы.

Для эффективной работы гидропривода, последний должен быть размещён в станине. Прибор работает по алгоритму, который контролирует движения взад и вперёд, осуществляемые ползунком.

При помощи подобных долбёжных станков можно создавать шпоночные пазы, шлицы и канавки, которые зафиксированы на поверхностях фасонного или плоского типа.

Другим его назначением является обработка поверхности плоского или фасонного типа, изготовление вырезов и канавок для отверстий, выполненных в виде цилиндра и конуса. Нередко к подобному оборудованию прибегают в целях выполнения долбления с необходимым наклоном.

Подобное оборудование подходит для обработки наружных поверхностей заготовок, высота, до которых не превышает 320 мм, а помимо этого, внутреннего пространства, чья высота должна быть ограничена значением 250 мм.

Подобные устройства получили распространение для изготовления изделий в небольших масштабах, а также в качестве приспособлений, входящих в арсенал домашнего мастера.

У этого станка имеется возможность подачи стола трёх типов, за счёт чего можно выполнять необходимые операции на станке с несколькими поверхностями, выбирая для решения конкретной задачи лишь один необходимый вариант установки.

У подобного оборудования реализована возможность многостаночного обслуживания, что обеспечивают возможности стола, система остановки, предусматривающая перечень алгоритмов, а также удалённое управление.

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

• двухосевая регулировка рабочего стола при перемещении;
• измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет. При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом

Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Принцип работы и выбора устройства

Основное движение, которое совершает механизм – возвратное и поступательное. Аппарат работает в вертикальных плоскостях, но движется прямолинейно, так же, как и строгальные станки.

Самый важный элемент работы устройства – долбежный резец, который закрепляют в ползуне. Стол, с укрепленной на его поверхности заготовкой, осуществляет подачу.

Возвратные и поступательные действия станка происходят периодически, долбежный резец при этом может двигаться как прямолинейными, так и круговыми движениями.

И самодельный, и профессиональный станки имеют два режима долбления: простое и сложное. Простой тип долбления совершается в упор, а резец перебегает на некоторое пространство и создает ряд отверстия одинакового размера и формы.

Ко второму режиму работы устройства относят воздействие, проходящее под углом с наклонными поверхностями – с этим самодельный станок может не справляться и понадобится гидравлический.

Этот аппарат нужен, чтобы обрабатывать труднодоступные поверхности деталей. К таким относят поверхности, находящиеся внутри детали, используемой в разных видах производства, либо частично скрытые.

Самодельный аппарат подойдет для частных мастерских, либо мелкого производства, в крупной же промышленности используют усложненные способы обработки и потому используют специальное устройство для работы по металлу с ЧПУ.

В частном производстве, мастерской или сервисном центре станок наиболее часто используют для работы с металлами (цветными и черными), чугуном и прочими металлическими сплавами.

Наиболее используемый и популярный вид станка – модель «ГД». Можно встретить серии 200, 500 и т.д. – все они относятся к этому виду устройства и отвечают его характеристикам.

Видео:

Более совершенная модель долбежного станка: «S315TGI», она характеризуется большими функциональными возможностями, по сравнению с предыдущей или с самодельными моделями устройств.

Таким станком можно работать с фасонными, плоскими, коническими и цилиндрическими поверхностями. Также он позволяет изготавливать шлицы, делать выемки, пазы, канавки и отверстия.

Модель поддерживает несколько профилей каналов, которые выстраиваются индивидуально, исходя из типа настройки устройства, которые вы выберете.

При покупке нужно учитывать несколько факторов, чтобы аппарат прослужил вам долго и не потребовал в скором времени ремонта. Прежде всего, нужно знать разрешенную высоту заготовки деталей для устройства.

Эта цифра может быть разной и зависит от того, какой тип поверхности (внутреннюю или внешнюю) нужно обработать.

Также нужно посмотреть на заявленную мощность станка, размер долбяка и возможности его регулирования, узнать, есть ли у устройства поперечный и продольный ход, и какой допустимый угол наклона.

Видео:

На качество работы устройства влияет и то, с какой скоростью движется рабочий инструмент. Чтобы станок был устойчив, покупайте изделия с массивной тумбой – тогда с ним легче будет работать.

Нужно быть внимательным и при выборе размера самого стола, т.к. от него тоже зависит удобство работы с аппаратом.

Помимо основных деталей нужно выяснить, если ли какая-то дополнительная комплектация, которая входит в набор устройства.

Вес и размер стола важен не только как фактор удобства работы со станком, но также для его размещения в мастерской или другом выбранном помещении – к устройству должен быть свободный доступ, поэтому не выбирайте для маленьких помещений слишком большие модели.

Особенности станков долбежного типа

И профессиональные, и самодельные долбежные станки состоят из одинаковых конструктивных элементов, которые и позволяют такому оборудованию эффективно выполнять все возложенные на него функции. Основой любого долбежного станка является станина, на которой крепятся его остальные конструктивные элементы: рабочий стол, долбяк — инструмент с острыми зубьями, кулисный механизм, коробка подач, привод, который может быть механическим, электрическим и гидравлическим.

Гидравлическим приводом оснащаются серийные долбежные станки, которые считаются профессиональным оборудованием. Работать на таком, более совершенном оборудовании, за счет наличия гидравлического привода значительно проще и удобнее. Самодельный станок для долбления металла имеет более простую конструкцию, но при этом способен успешно справляться со многими технологическими операциями.

Принцип работы долбежного станка продемонстрирован на видео:

В конструкции профессиональных долбежных станков имеется еще ряд важных элементов: охлаждающая система, системы, отвечающие за управление оборудованием и обеспечение бесперебойной работы всех узлов устройства. Гидропривод станка размещается внутри его станины, а программирование его работы при помощи специальной системы позволяет ползунку, который и совершает возвратно-поступательные движения, выполнять их по точно заданным параметрам.

Долбежный станок по металлу позволяет выполнять целый перечень технологических операций: формирование шпоночных пазов, канавок и шлицев на поверхностях как плоского, так и фасонного типа, получение вырезов и канавок в цилиндрических и конических отверстиях. Использовать такой станок можно для обработки внешних поверхностей, высота которых не превышает 320 мм, а также внутренних с глубиной не более 250 мм.

Перемещение рабочего стола данного оборудования может обеспечиваться при помощи ручной или механической передачи, а также выполняться по прямой линии или по кругу, что дает возможность выполнять на таком станке обработку зубчатых колес и других деталей из металла круглой формы. В отличие от профессионального, самодельный станок может выполнять обработку деталей только в двух плоскостях, что значительно уменьшает его функциональность.
