Дисковая пила с установкой в стационарное положение

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;усовершенствование промышленно изготовленного инструмента под особенности применения;сборка станка из отдельных элементов – вала, двигателя, станины;самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Характерные особенности ручных и настольных циркулярных пил

Второй разновидностью инструмента является настольная циркулярная мини-пила. Она имеет меньшие габариты, чем предыдущий вариант. Такой тип устройства отличается мобильностью, способностью обрабатывать заготовки шириной до 60 см. Глубина пропила такого инструмента равна 4-7 см. Недостатком такого инструмента является повышенный уровень вибрации при работе устройства, что негативно отражается на качестве распиловки.

Циркулярный мини-станок представляет собой ручной инструмент, который характеризуется мобильностью и возможностью обрабатывать заготовки в разных плоскостях. Такая пила отличается небольшой мощностью и нуждается в периодическом отдыхе. Ручной инструмент имеет ограниченный спектр работ.

Настольная циркулярная мини-пила имеет меньшие габариты, чем стационарный вариант

К тому же устройству свойственен низкий уровень безопасности, что проявляется в близости рук к работающей поверхности, неполной защите пильного диска, необходимости наблюдать не только за процессом резки, но и за положением электродвигателя, чтобы снизить вероятность перекоса реза и отдачи инструмента.

Более дорогостоящим оборудованием данного типа является ручная циркулярная пила с возможностью стационарной установки. Корпус агрегата массивный, но безопасный. Инструмент имеет специальную платформу, при помощи которой пила устанавливается на станок.

Типы инструмента в зависимости от глубины распила и материала заготовки

В зависимости от интенсивности использования циркулярные пилы классифицируются на подвиды. Инструмент может быть бытовым и профессиональным. Первый вариант устройств выполняет расширенный спектр работ, однако он может функционировать непрерывно не более 15 минут, после чего необходимо обеспечить перерыв в работе инструмента на такой же период.

Бытовые устройства делятся на малые, средние и большие станки. Циркулярная пила первого типа выполняет распил глубиной 4-4,6 см, второго – 5-5,5 см, третьего – 6,5-7 см.

Циркулярки делятся на малые, средние и большие станки

Профессиональные циркулярные пилы могут работать непрерывно в течение всего рабочего дня. Они способны обрабатывать материал разной жесткости и любого размера. Глубина распила, выполняемая таким инструментом, равна 6,5-14 см.

В зависимости от характера выполнения работ и материала обрабатываемой поверхности различают стационарные циркулярные пилы по дереву, инструмент по металлу и погружной тип устройства. Пилы по дереву осуществляют распил деревянных элементов под разными углами.

Циркулярная пила по металлу является универсальным инструментом, который отличается повышенной мощностью и приспособлен работать с различными режущими дисками. Это могут быть стандартные абразивные варианты и изделия повышенной прочности. Такой универсальный инструмент может обрабатывать трубы, профили, листы из металла, заготовки из дерева, фанеры и пластика.

Погружная циркулярная пила имеет подвижный пильный диск. Режущая кромка инструмента опускается в центр заготовки, начиная распил с этого места, выполняя сквозные отверстия.

Погружная циркулярка имеет подвижный пильный диск

Важно! Благодаря возможности настроить глубину реза с высокой точностью, можно не только осуществить сквозной распил, но и выполнить прямые или фигурные желоба, пазы и щели

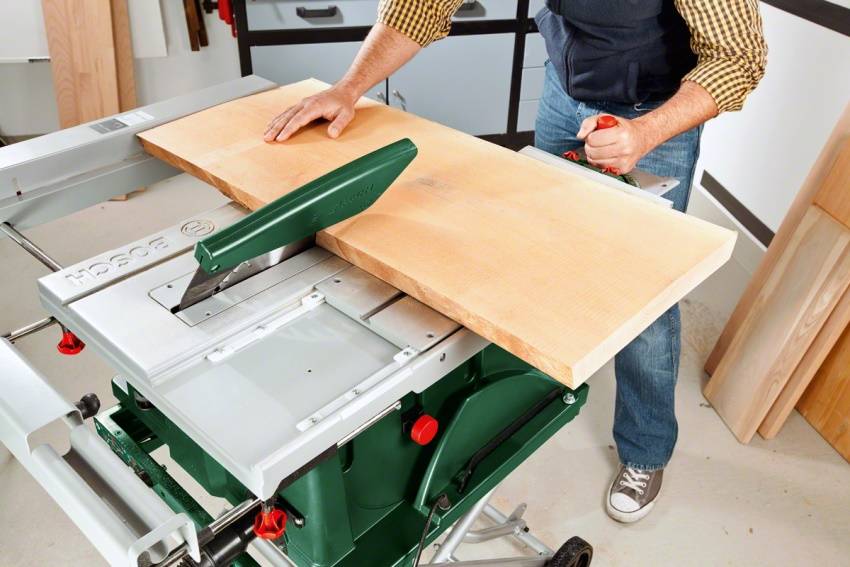

Устройство циркулярки со стационарной установкой

закрепленная на столе циркулярка Байкал

Циркулярная пила создана для поперечной и продольной резки относительно мягких материалов: дерева, древесных плит, пластмасс, цветных сплавов. Ручной инструмент работает быстро и точно, поэтому широко применяется при различных столярных работах, а также при:

  • выполнении кровельных работ;
  • настилке половых покрытий;
  • изготовлении мебели.

Заменив диск на ручной циркулярке, можно выполнять резку мягких металлов и профилей. А установив на верстак с помощью специального устройства — превратить ее в станок.

Главные элементы циркулярной пилы:

  • электромотор;
  • редуктор в корпусе;
  • направляющая;
  • платформа;
  • защитный короб;
  • стационарное крепление.

Корпус инструмента выполняется из прочного пластика и лишь у единичных моделей из металла. Так как при работе производится много пыли и стружки, производители предусматривают систему стружкоудаления. Как правило, это выход для подключения промышленного пылесоса. Существуют модели со встроенным контейнером для сбора пыли — удобное решение для разовых работ.

На современных ручных моделях устанавливают только коллекторные электромоторы мощностью 750 — 2500 Вт. Этот показатель определяет число оборотов диска и возможности инструмента. Самые мощные модели имеют частоту оборотов до 5000. Мощный мотор требует охлаждения, которое обеспечивается вентиляционной системой корпуса.

Платформа имеет большое значение при выборе. Она может быть:

  • штампованная — более дешева, подходят для любителя;
  • литая алюминиевая — не деформируется, прочная и устойчивая.

Нередко на платформу наносится градуированная шкала, помогающая точнее распиливать заготовки.

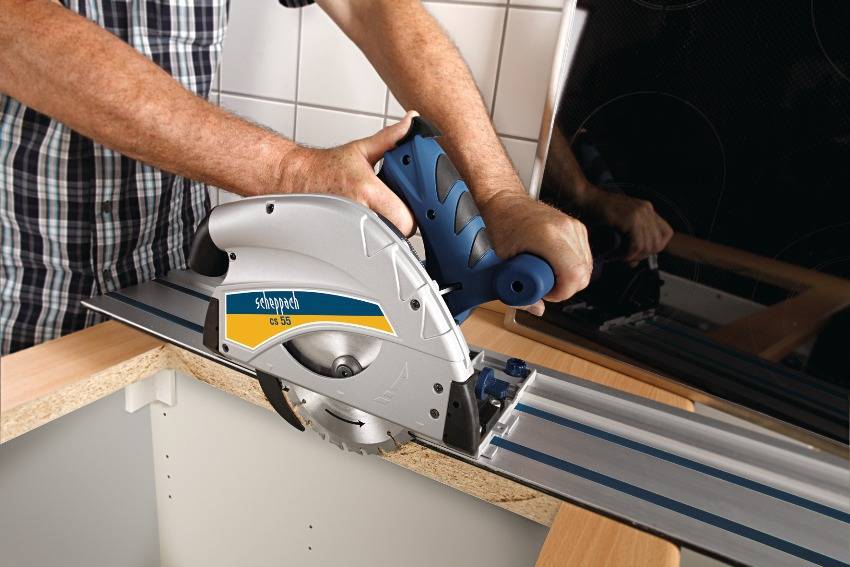

Направляющая шина — служит для выполнения ровного реза. Некоторые производители оснащают свой инструмент направляющей. Но так бывает не всегда.

Дополнительные приспособления

Лазерная указка — удобная опция, которая позволяет резать деталь с засыпанной опилками разметкой. Повышает стоимость оборудования, но приветствуется профессионалами.

Возможность замены диска — современные модели оснащаются блокировкой шпинделя, которая позволяет быстро и просто снимать диск для замены. В противном случае диск снимается двумя ключами — длительная и неудобная процедура.

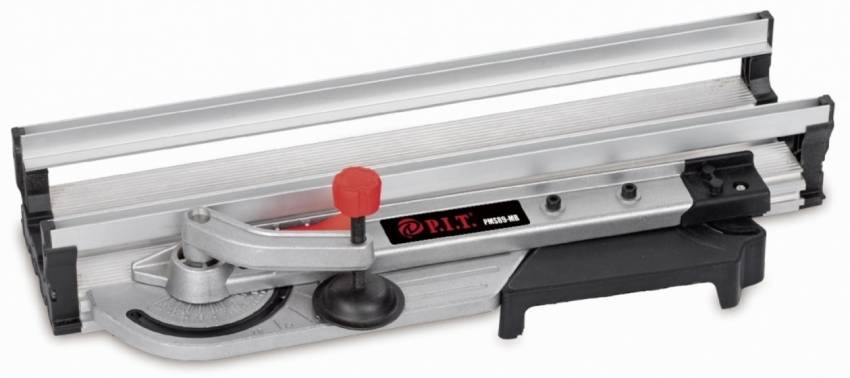

Характеристики направляющей для циркулярной пилы

Для выполнения правильной и точной обработки заготовки используется дополнительное приспособление для циркулярной пилы в виде шины. Благодаря такой направляющей обеспечивается эффективная, легкая и безопасная работа устройства. При помощи шины можно осуществлять продольный и поперечный распилы, регулировать параметры обрабатываемой заготовки, производить торцевание нескольких элементов.

Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками

Шины для циркулярной пилы бывают одно- и двухсторонними, симметричными и асимметричными. Существуют также нестандартные модели, при помощи которых можно обрабатывать заготовки сложной нестандартной конфигурации. Исходя из способа использования, направляющие можно разделить на два типа: универсальные и специализированные. Первый вариант подходит для любой разновидности пил, а второй решает ряд задач на конкретном профессиональном оборудовании. Такие направляющие могут работать только с циркуляционными пилами.

Шина изготавливается из дерева или металла. Она может быть выполнена в виде уголка, рельсы, прямого бруса или имеет П-образную конфигурацию. Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками, шурупов или саморезов.

Благодаря направляющей обеспечивается легкая и безопасная работа циркулярки

При выборе направляющей для стационарной циркулярной пилы по дереву необходимо учитывать особенности рабочего оборудования, а также материал, который следует обработать. Самые популярные шины выпускает немецкая фирма «Бош» и японская компания «Макита». Хорошо себя зарекомендовал также отечественный производитель «Интерскол». Направляющие этих компаний способны обеспечить абсолютную точность линии реза.

Дополнительные функции

Современные модели «циркулярок» оснащены серьезным функционалом, среди которого наиболее востребованными являются:

  1. Система поддержания постоянной частоты вращения. Контроллер считывает частоту вращения вала, при падении которой (например, при попадании в зону с более вязким и плотным материалом) электроника автоматически увеличивает обороты за счет запаса мощности прибора;
  2. Система плавного пуска позволяет снизить стартовые токи и нагрузку на электросеть. Оснастка плавно набирает обороты, увеличивая тем самым ресурс редуктора и срок жизни инструмента;
  3. Система защиты от перегрузок автоматически прекратит подачу питания при перегреве обмоток двигателя;
  4. Электродинамический тормоз останавливает вращение оснастки при окончании процесса распиловки. Эта опция увеличивает безопасность оператора при пользовании инструментом;

  5. Муфта скольжения исключает вероятность обратного удара и выхода из строя силовой установки при заклинивании диска;
  6. Защита от случайного включения — это дополнительная кнопка включения устройства. Для запуска прибора требуется одновременное нажатие пусковых кнопок, что сделать случайно практически невозможно;
  7. Стопор шпинделя обеспечивает простоту замены оснастки при помощи всего одного ключа;
  8. Параллельный упор и направляющая шина позволяют оператору максимально качественно выполнять параллельные краю прямолинейные резы;
  9. Подпружиненный кожух полностью скрывает оснастку, высвобождая пильный диск только при упоре в заготовку;
  10. Регулировка скорости холостого хода позволяет вручную подобрать лучшие параметры процесса для резки конкретного материала.

Не стоит забывать об эргономике. Существуют модели, специально сконструированные для левшей

Обратите внимание на ручки. Они могут быть выполнены в форме скобы, иметь прямое или грибовидное исполнение. Независимо от формы, рукоятки обязательно должны иметь противоскользящие накладки

Независимо от формы, рукоятки обязательно должны иметь противоскользящие накладки.

Материалы для самостоятельного изготовления

Стол для циркулярки состоит из двух основных частей: опоры (станины, каркаса), столешницы. Столешница — более важная деталь, к выбору материала для нее подходят особенно тщательно. Подходит листовой материал с большой прочностью: толстая фанера, древесностружечная плита, текстолит, лист алюминия, стали.

Для каркаса подходят деревянные бруски желательно из материала твердых пород, алюминиевый, стальной металлопрокат: уголок, швеллер, трубы квадратного, прямоугольного сечения. Стальные изделия более распространены, дешевле алюминиевых.

  • Деревянные бруски для каркаса берут потолще: от 8х8 см; соединяют между собой различными способами.
  • Соединение с помощью пазов, шипов наиболее трудоемко, но оно великолепно выглядит, указывает на высокую квалификацию мастера.
  • Более простой способ — соединение с помощью болтов, гаек. Для повышения прочности используют металлические уголки.
  • Соединение гвоздями наиболее примитивно, но непрочно, недолговечно.

Стальные детали основания соединяют двумя способами: болтами с гайками, сваркой. Сварочное соединение используется чаще: его проще, быстрее выполнить

В начале сварочных работ важно контролировать значения прямых углов, расстояние между деталями, так как в процессе сварки металл нагревается, деформируется

Дисковые пилы с креплением к столу

  • Глубина пропила 45°: 59 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 235 мм
  • Максимальная глубина пропила 90°: 85 мм
  • Мощность, Вт: 2250 Вт
  • Максимальные обороты: 6400 об/мин
  • Глубина пропила 45°: 44 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 65 мм
  • Мощность, Вт: 1800 Вт
  • Максимальные обороты: 5500 об/мин
  • Глубина пропила 45°: 59 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 235 мм
  • Максимальная глубина пропила 90°: 85 мм
  • Мощность, Вт: 2250 Вт
  • Максимальные обороты: 4500 об/мин
  • Глубина пропила 45°: 29 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 68 мм
  • Мощность, Вт: 2000 Вт
  • Максимальные обороты: 6400 об/мин
  • Глубина пропила 45°: 53 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 63 мм
  • Мощность, Вт: 1900 Вт
  • Максимальные обороты: 6000 об/мин
  • Глубина пропила 45°: 29 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 68 мм
  • Мощность, Вт: 2200 Вт
  • Максимальные обороты: 5500 об/мин
  • Глубина пропила 45°: 55 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 65 мм
  • Мощность, Вт: 2000 Вт
  • Максимальные обороты: 4800 об/мин
  • Глубина пропила 45°: 54 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 205 мм
  • Максимальная глубина пропила 90°: 67.5 мм
  • Мощность, Вт: 2150 Вт
  • Максимальные обороты: 6400 об/мин
  • Глубина пропила 45°: 47 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 205 мм
  • Максимальная глубина пропила 90°: 72.5 мм
  • Мощность, Вт: 2150 Вт
  • Максимальные обороты: 6000 об/мин
  • Глубина пропила 45°: 48 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 210 мм
  • Максимальная глубина пропила 90°: 75 мм
  • Мощность, Вт: 2300 Вт
  • Максимальные обороты: 4800 об/мин
  • Глубина пропила 45°: 53 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 200 мм
  • Максимальная глубина пропила 90°: 63 мм
  • Мощность, Вт: 1900 Вт
  • Максимальные обороты: 6000 об/мин
  • Глубина пропила 45°: 41 мм
  • Напряжение: от сети (220 В)
  • Диаметр диска: 160 мм
  • Максимальная глубина пропила 90°: 55 мм
  • Мощность, Вт: 1200 Вт
  • Максимальные обороты: 5500 об/мин

Ручная циркулярная пила с возможностью стационарной установки пользуется особой популярностью, как в небольших домашних мастерских, так и в крупных производственных цехах. С ее помощью можно быстро и точно выполнить распиливание практически любого материала. Особенностью является возможность осуществлять распиливание как продольно, так и поперечно под различным углом. Благодаря наличию поворотного механизма ручная циркулярная пила может фиксироваться под углом 45 и 90 градусов.

Дисковая пила перевертыш имеет огромное преимущество перед обыкновенной циркулярной пилой. Некоторые распилы требуют особой точности, поэтому заготовку надо подавать на диск. Перевернув пилу и прикрепив ее к столу, мы получаем универсальное режущее устройство, которое справится с любой поставленной задачей. Добиться точности распиливания можно благодаря тому, что во время работы виден сам процесс распиловки, и мастер самостоятельно контролирует подачу материала.

Типы циркулярных пил

Можно выделить несколько признаков, на основании которых можно классифицировать циркулярные пилы.

По сфере применения

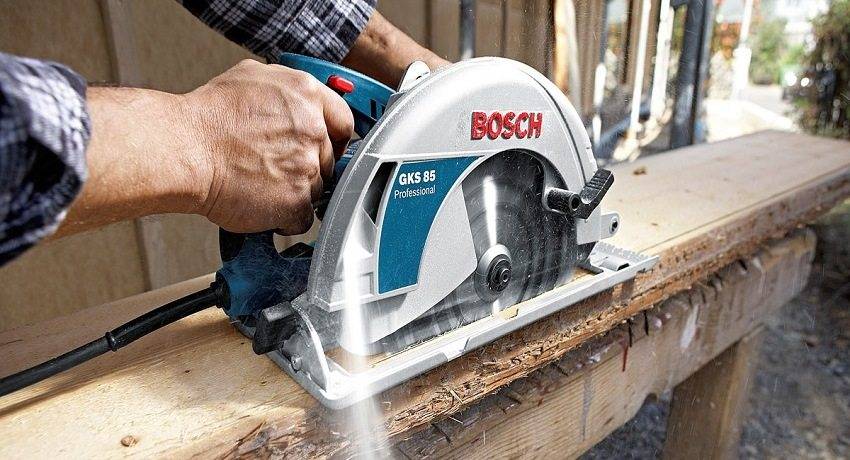

  1. Стандартная циркулярная пила. С ее помощью можно выполнить распил древесины плотностью в диапазоне от 0 до 85 мм.
  2. Циркулярная мини-пила. Отличается высоким показателем мощности, равным 400-800 Вт. Эта пила имеет пильный диск размером порядка 65 мм. Модель отличается небольшими габаритами и весом, который равен порядка 2 кг. Создаваемый с ее помощью пропил имеет глубину около 16 мм. На основании вышесказанного можно сделать вывод, что этот инструмент подходит для распила тонких материалов.
  3. Аккумуляторная циркулярная пила. Имеет много общего со стандартной модификацией за исключением того, что источником питания для нее выступает аккумуляторная батарея. Это и объясняет то, что пила демонстрирует не такую большую мощность и предлагается по более высокой цене, хотя все это компенсируется более высокой мобильностью. Подобный инструмент идеально подойдет для владельцев загородных участков, которые планируют строительство дачи.
  4. Погружная пила. В большинстве своем ее используют для распила материала с середины. Наибольшую эффективность она принесет при возникновении задачи по вырезанию отверстий внутри материала или изготовления заготовок из любого материала. Справляться с подобными задачами ей позволяет погружной механизм, благодаря которому пильный диск может передвигаться в вертикальной плоскости.
  5. Алмазная циркулярная пила. Основным рабочим элементом выступает алмазный пильный диск. С ее помощью можно выполнить распил любых видов искусственного и натурального камня, а помимо этого керамики и плитки. Возможность подвода воды позволяет повысить производительность инструмента. Этой пилой можно выполнять рез на глубину до 50 мм, а также обрабатывать материал под углом.

В зависимости от класса:

  • бытовые;
  • профессиональные.

Разница между этими моделями заключается в их мощности. Для бытовых моделей этот параметр находится в диапазоне 1100-1800 Вт. На фоне небольших габаритов вес этой пилы составляет порядка 4-5 кг. Ею можно работать с материалом обычной толщины — 50-55 мм. Используемый в таких модификациях пильный диск имеет диаметр величиной 160-200 мм.

Демонстрируемая профессиональными пилами мощность находится в диапазоне от 1800 Вт и выше. Они отличаются достаточно значительным весом, который составляет 8 кг и более. С их помощью можно распиливать брус, толщина которого не превышает 70-85 мм. Оснащены диском размером до 250 мм. Демонстрируемое этими пилами качество обуславливает и их более высокую цену.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

  • отпускаем гайки на стойках;
  • крутим винт, который нажимает на упор, поднимая или опуская стол;
  • затягиваем гайки шпилек;
  • выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Устройство инструментов

На протяжении многих лет с момента изобретения циркулярной пилы конструкция этих инструментов принципиально не меняется. Известные бренды постоянно совершенствуют модели, повышая производительность, снижая вес изделий, добавляя вспомогательные полезные функции, но основными узлами инструментов по-прежнему остаются:

  • электродвигатель;
  • редуктор с корпусом;
  • платформа и направляющая;
  • защитный кожух.

Качество изготовления этих элементов определяет общее качество изделия.

Режущим элементом циркулярной пилы выступают пильные диски, но они являются не постоянными элементами конструкции, а расходными материалами.

пильный диск

Принцип действия дисковой пилы понятен из её устройства. Двигатель через редуктор вращает пильный диск, зубья которого разрезают материал. Простое строение можно считать достоинством таких инструментов – они надежны, их эффективность проверена и доказана многолетней практикой.
