Детектор скрытой проводки. схема работы и рейтинг лучших моделей

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб


Недорогой, но надёжный Bosch Truvo Источник ali-buy.com Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

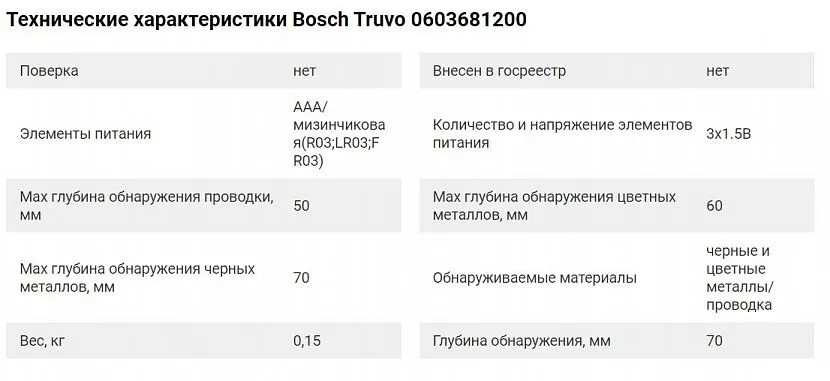

Технические характеристики Bosch Truvo Источник kazan.vseinstrumenti.ru

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

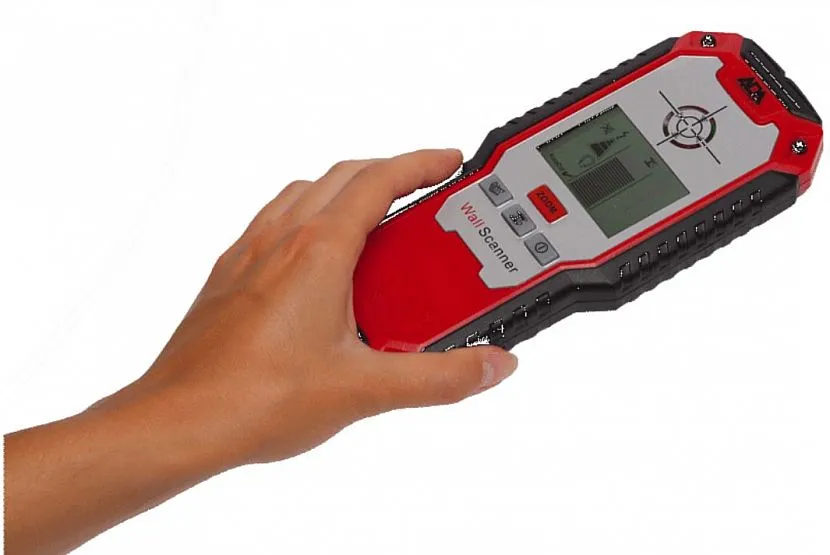

Детектор для поиска электропроводки ADA instruments Wall Scanner 80 Источник static.1k.by Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

  • Медь и алюминий – 60 мм.
  • Черный металл – 80 мм.
  • Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

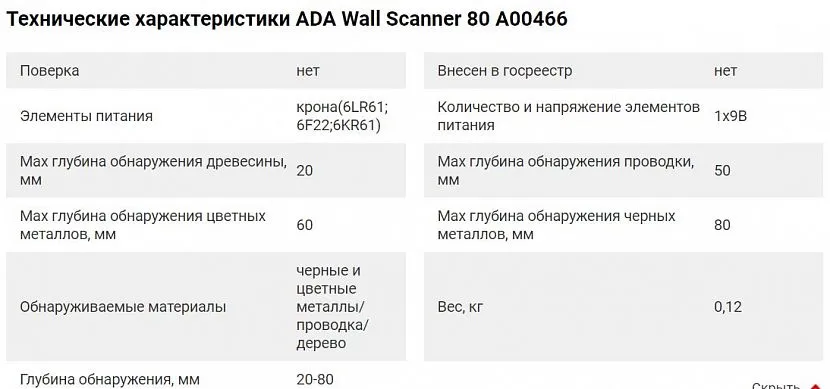

Технические характеристики ADA instruments Wall Scanner 80 Источник kazan.vseinstrumenti.ru

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб


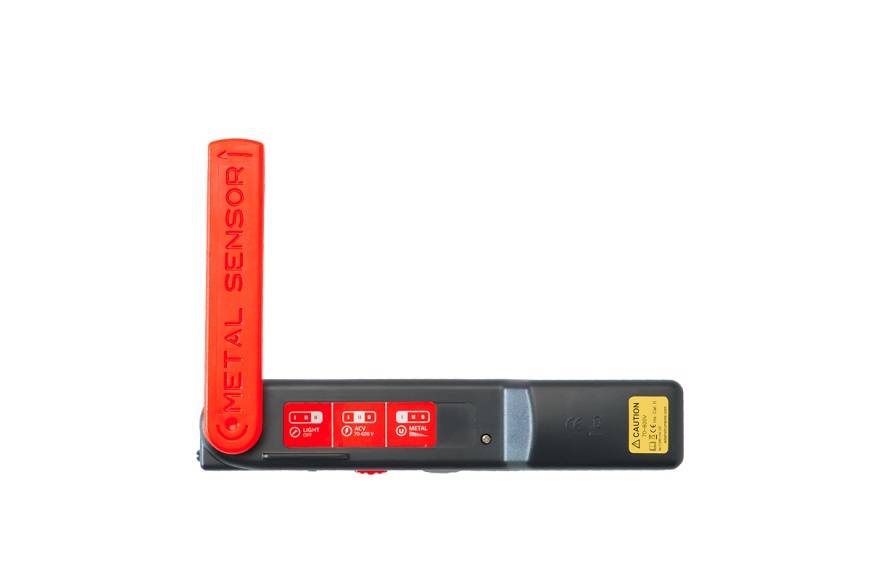

Детектор универсальный ЗУБР Профессионал DX-750 Источник cstor.nn2.ru По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

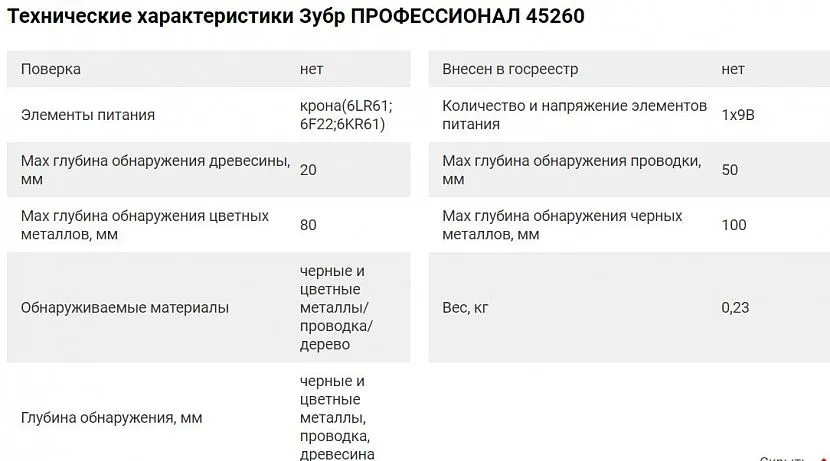

Технические характеристики ЗУБР Профессионал DX-750 Источник kazan.vseinstrumenti.ru

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

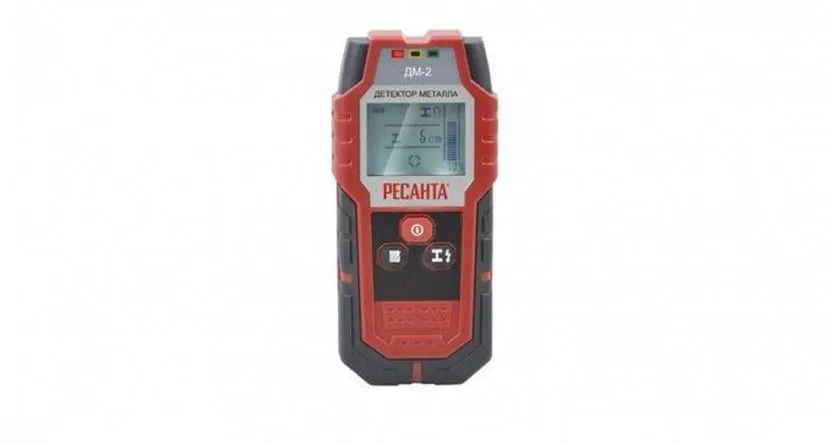

Детектор металла Resanta DM-2 61/10/521 Источник resantashop.ru Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

  • Черные металлы – 100 мм.
  • Цветные металлы – 80 мм.
  • Медный кабель под напряжением (220V) – 50 мм.
  • Древесина – 20 мм.

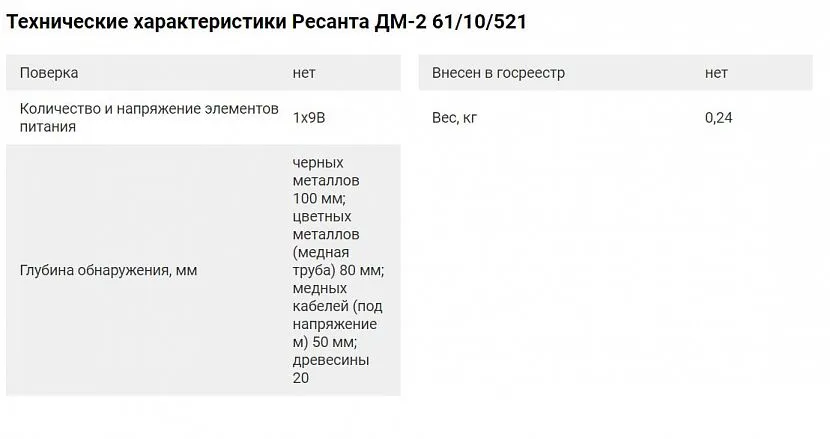

Технические характеристики Resanta DM-2 61/10/521 Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб

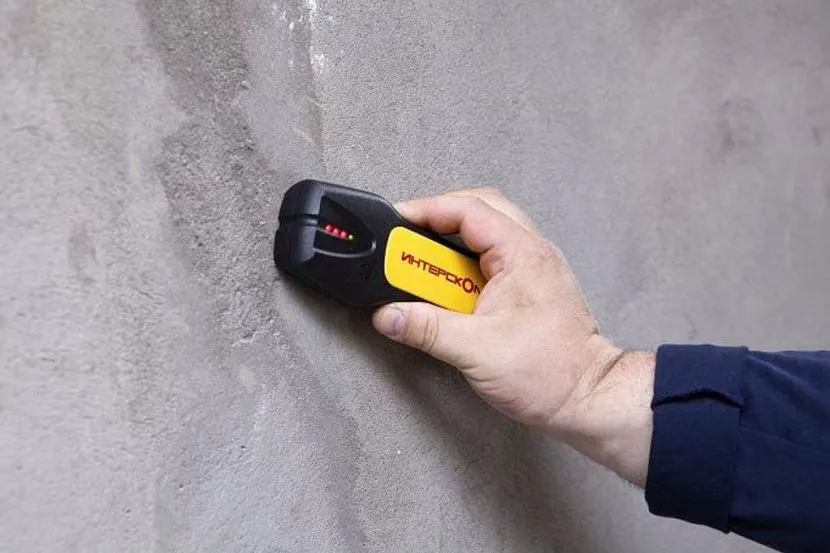

Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2 Источник interskol.ru Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

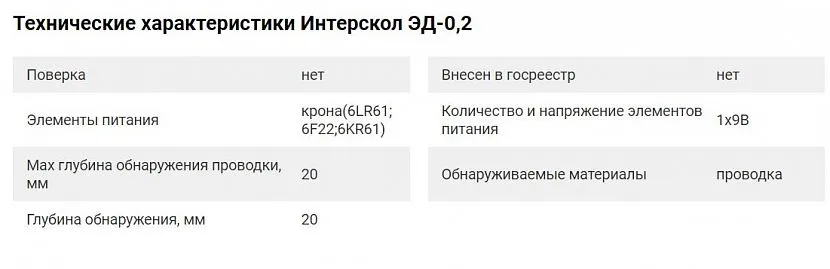

Технические характеристики Интерскол ЭД-0,2 Источник kazan.vseinstrumenti.ru

Лучшие модели

Несмотря на достаточно узкую специализацию приборов, изготовлением подобных устройств занимаются многие производители. В современном доме требуется большое количество розеток, мощной проводки, разведенной по всем комнатам.

Ремонтникам приходится часто выполнять поиск скрытых объектов, чтобы не создать серьезные проблемы. Поэтому, в продаже имеется немало моделей детекторов, обладающих разным набором функций. Их можно условно объединить в группы по стоимости и функциональному наполнению.

Рассмотрим их по отдельности:

Бюджетные детекторы для бытового использования

Это устройства, стоимость которых находится в пределах 1-3 тысяч рублей.

Среди них можно выделить следующие модели:

Stanley S100 STHT0-77403

Прибор, способный определить наличие проводки с переменным током на глубине до 51 мм. Обычный металл и древесину обнаруживает на глубине до 19 мм. Калибровка проста, выполняется одним нажатием на кнопку. Два вида индикации — звук и светодиод.

Meet MS-158M

Детектор с выступающей антенной-сенсором для более точного обнаружения скрытых объектов. Прибор удобен для бытового пользования. Яркий сигнальный светодиод способен одновременно подсвечивать участок поиска. Может работать на улице и в помещении. Максимальная глубина обнаружения — 50 мм.

Condtrol Drill Check

Легкий (вес всего 45 г), надежный, достаточно точный прибор для бытового использования. Может работать в температурных условиях от -10 °С до +50 °С. Способен непрерывно работать без замены батареек до 6 часов.

Есть и другие бюджетные модели, которые на рынке представлены гораздо шире профессиональных. Они дешевы и просты в работе, поэтому спрос на них стабильно высокий.

Профессиональные модели

Отличие профессиональных моделей заключается в повышенной точности, функционале, способности работать в сложных условиях.

Популярные модели:

CEM LA-1012

Удобный прибор с жидкокристаллическим дисплеем. В комплекте идет пластиковый кейс. Есть функция индикации зарядки батареи, звуковая индикация и встроенный светодиодный фонарик. Максимальная глубина обнаружения объектов — 2500 мм. Есть несколько режимов работы, изменяющимися в соответствии с напряжением на проводке.

Mastech MS6818

Модель, способная работать с проводкой разного типа. Диапазон напряжений — 12-400 В. Цифровой дисплей, дающий полную информацию о состоянии прибора, заряде батареи, действующем режиме и прочих параметрах.

Ресанта ДМ-2

Удобный прибор с резиновыми элементами на корпусе, что позволяет надежнее его удерживать. Вес — 240 г. Светодиодная индикация, автоматическое отключение после 5-минутной неактивности.

Профессиональные приборы обладают большим разбегом в функционале и стоимости. Есть устройства ценой около 500 рублей, имеются модели стоимостью 15-18 тыс. и более. Поэтому, выбирать их сложнее, но и эффективность работы на порядок выше, чем у бытовых приборов.

Высокоточные аппараты

Это приборы, дающие наиболее точную информацию о скрытом объекте. В частности, они способны показать расстояние до проводки (глубину размещения в стене).

Популярные модели:

Bosch D-tect 150 Professional

Прибор работает на показаниях двух датчиков — индуктивного и радарного. На дисплее показываются неоднородности, обнаруженные рядом с кабелем. Глубина обнаружения невелика — до 60 мм, но специализация этого детектора и не требует больших значений.

ADA instruments Wall Scanner 80

Прибор отличается простотой и удобством пользования. Всего 3 кнопки обеспечивают простую настройку. Глубина обнаружения составляет 50 мм, чего вполне достаточно для обнаружения проводки под напряжением.

Elitech Д 100

Прибор обладает стандартным набором показателей — температурный рабочий диапазон от -10 °С до +50 °С, индикация заряда, 9-вольтовая батарейка. Погрешность определения глубины — в пределах 1 см.

Высокоточные приборы часто уступают профессиональным, поскольку производители делают основную ставку на многофункциональность и надежность конструкции.

Детектор на одном транзисторе

Следующая схема разработана В. Огневым из Перми. В искателе используется особенность полевого транзистора, он очень чувствителен к малейшим помехам. При наводке на его затвор, сопротивление канала меняется. Это приводит к сильному изменению протекающего через телефон тока, что приводит к изменению звука. Телефон должен быть высокоомным с сопротивлением 1600-2200 Ом, батарейка напряжением 1,5 – 4,5 вольта, полярность ее подключения значения не имеет.

При поиске скрытой проводки устройством водят по стене и по мощности звука находят место расположения провода. Вместо телефона можно использовать омметр со встроенным источником питания, тогда батарейка не нужна.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

DSL-8220S

Любой фазный проводник, имеющийся в стене, будет с легкостью обнаружен с помощью DSL-8220S – простота и надежность – основные плюсы этого прибора. Гарантия своевременного реагирования на обнаруженный провод – световая и звуковая индикация. Корпус — влагозащищенный. Опционально доступна функция регулировки чувствительности прибора. Вся передняя часть корпуса прибора, является основным элементом сканера. Экономичный и длительный срок работы обеспечивает элемент питания типа «Крона». Корпус прибора одновременно является и антенной детектора.

Преимущества и недостатки

минимальные габаритные размеры – 195х50х20мм;
легкость эксплуатации и управления;
обнаруживает предметы под штукатуркой, кирпичной кладкой, деревом;
относительно низкая стоимость;
поиск и обнаружение всех типов кабелей – электрокабели, антенные и кабели связи.

в процессе регулярной эксплуатации, возможны сбои в работе и показаниях, необходима калибровка.

Простейшие схемы

Со звуковой индикацией

Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.

Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

Звуковая и световая индикация

Схема тоже очень проста, собранная на одной микросхеме. Сделать ее своими руками труда не составит.

Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.

Лучшие недорогие детекторы скрытой проводки

Многие считают, что детекторы – крайне дорогие устройства. Но на самом деле на рынке немало доступных и качественных приборов, которые подходят для выполнения простейших бытовых задач.

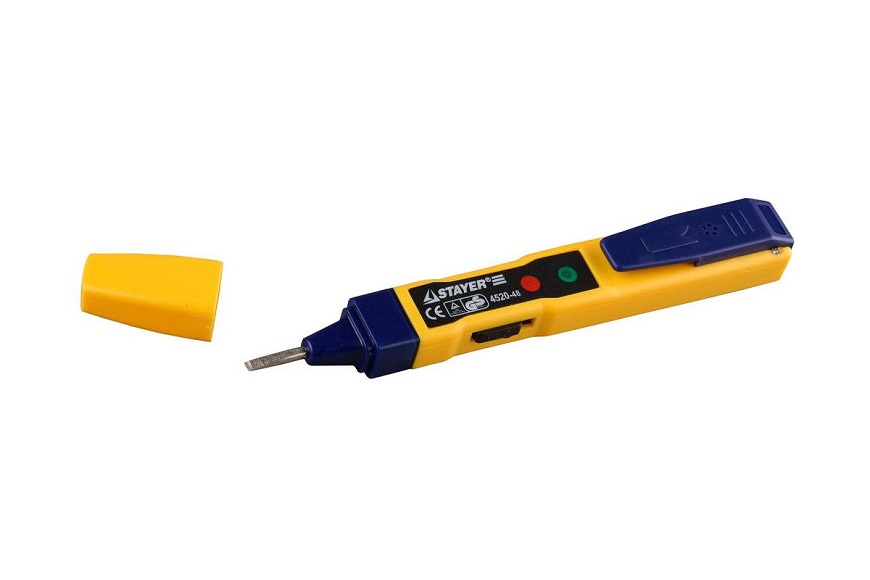

Индикаторная отвертка STAYER 4520-48

STAYER 4520-48
Мне нравитсяНе нравится

Простой вариант, который, по сути, является стандартным индикатором напряжения. Он выполнен из прочного пластика жёлтого цвета и имеет небольшой дисплей. Производитель позиционирует прибор как инструмент для поисков источников напряжения. Также он способен «видеть» обрывы на линии и повреждения проводки разного характера. Управление осуществляется двумя кнопками.

Характеристики:

  • ударопрочный пластик;
  • щуп на конце;
  • определение источников постоянного и переменного тока;
  • кнопочное управление.

Плюсы и минусы

простота;
чувствительность;
доступная цена;
громкое оповещение;
надёжность;
качество сборки.

неощутимый шаг при переключении режимов;
ограниченная функциональность.

Стоит прибор около 500 рублей.

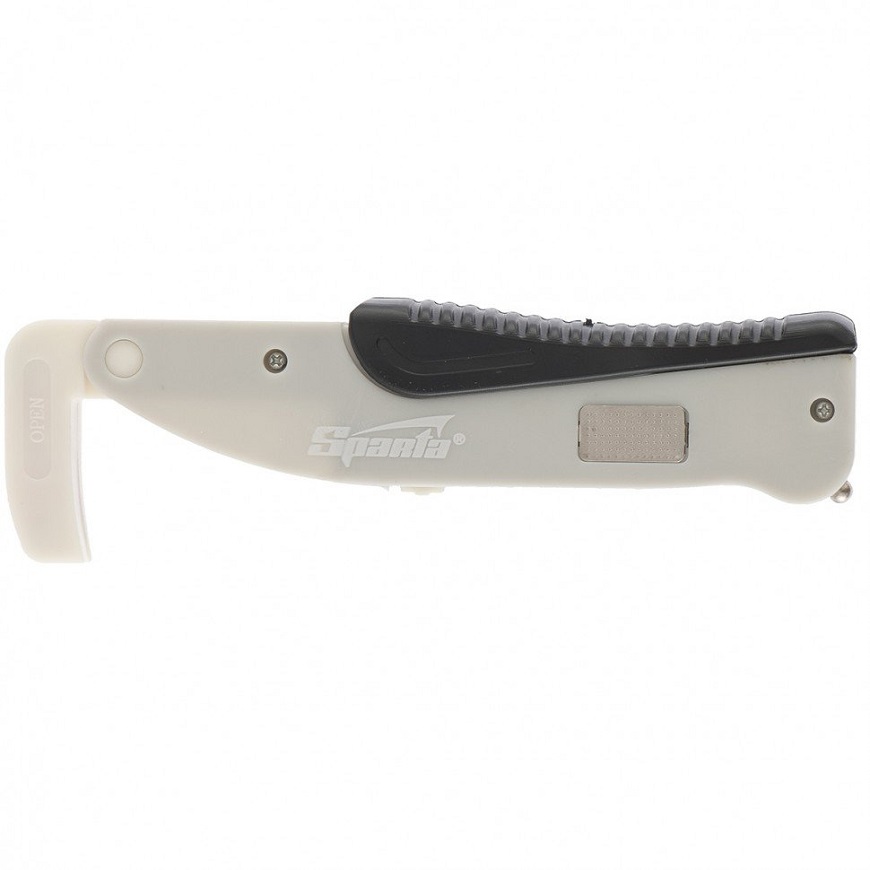

Sparta 938225

Доступная Sparta 938225
Мне нравитсяНе нравится

Простейшая конструкция и доступная цена обеспечивают этому гаджету высокую популярность. Он предназначен только для поиска чёрных металлов и имеет небольшие габариты. Производитель выполнил прибор в белом пластике, устойчивом к механическим повреждениям. Питание осуществляют четыре батарейки, идущие в комплекте. Компания даёт на модель год гарантии.

Характеристики:

  • световая индикация;
  • звуковая индикация;
  • два режима работы;
  • вес до 100 граммов.

Плюсы и минусы

доступность;
простота;
долговечность;
актуальность для новичков;
громкий звуковой сигнал.

при убавлении сигнала прибор функционирует не во всех режимах;
не всегда определяет проводку.

Стоимость устройства 800 рублей.

ADA instruments Wall Scanner 50

Интересный ADA instruments Wall Scanner 50
Мне нравитсяНе нравится1

Интересный прибор, выполненный в виде тонкой планки с утолщением на конце. Он сделан из прочного пластика, устойчивого к ударам и другим повреждениям. Устройство достаточно лёгкое и предназначено для определения чёрных и цветных металлов. С деревом и другими материалами оно справляется не всегда. Питание идёт от батареек.

Характеристики:

  • сканирование на глубину 5 см;
  • вес 100 граммов;
  • подсветка;
  • работа в течение 6 часов.

Плюсы и минусы

световое оповещение разными цветами;
экономия энергии;
прочность;
громкая звуковая индикация;
доступная цена.

отсутствие дисплея;
хлипкая конструкция;
неудобные габариты.

Стоит модель 900 рублей.

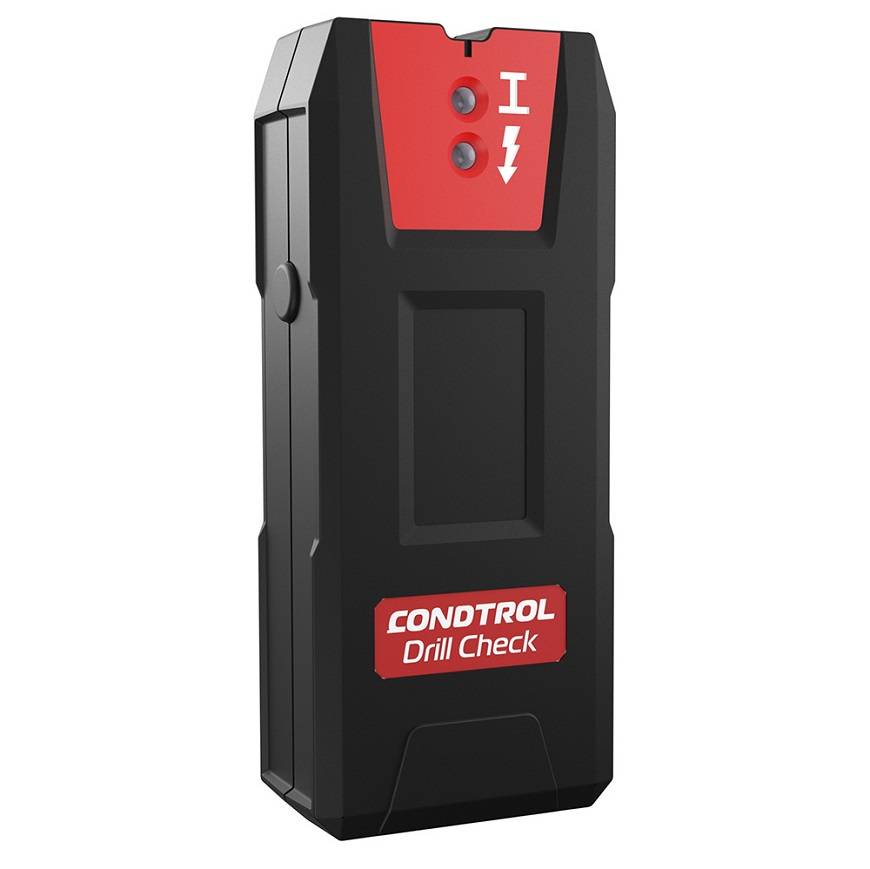

Condtrol Drill Check

Модель Condtrol Drill Check
Мне нравитсяНе нравится

Модель выполнена в форме кирпичика и отличается минимальным в сегменте весом – менее 50 граммов. Оно позиционируется как инструмент, который подходит для поисков в труднодоступных местах и длительной работы. Пластик корпуса имеет ударопрочные свойства, поэтому его не так просто поцарапать или повредить иным способом. Кнопки располагаются под рукой, что делает устройство удобным.

Характеристики:

  • сканирование на глубину в 4 см;
  • питание от батареек;
  • широкий температурный диапазон;
  • световая индикация.

Плюсы и минусы

работа в течение 6 часов;
универсальность;
доступная цена;
индикация разными цветами;
термостойкость;
простые настройки;
удобство использования.

отсутствие дисплея;
незначительная глубина сканирования.

Средняя стоимость модели 1000 рублей.

Bosch PDO 6

Компактное Bosch PDO 6

Интересное и компактное устройство, выполненное в стандартных для бренда цветах. Производитель выбрал форму прямоугольника с закруглёнными краями и сделал корпус из ударопрочного пластика. На нём имеют прорезиненные накладки, поэтому держать прибор очень удобно. Он подходит для обнаружения цветных и чёрных металлов, а также электропроводки. На корпусе находится небольшой дисплей, куда попадает самая необходимая информация.

Характеристики:

  • сквозное отверстие для разметки;
  • вес 200 граммов;
  • сканирование на глубину от 3 до 6 см;
  • автоотключение;
  • работа от батарейки;
  • цветовая индикация.

Плюсы и минусы

занимает мало места;
стоит недорого;
качественная сборка;
минимальная погрешность;
функциональность.

через некоторое время начинает сбоить и ошибаться;
плохо «пробивает» штукатурку.

Стоит прибор около 3 000 рублей.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

  • Понятен в управлении;
  • Быстро находит провода;
  • Наличие световых и звуковых индикаторов;
  • Хорошая глубина поиска – до 50 мм;
  • Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

  • Компактные размеры;
  • Хорошо «видит» провода;
  • Многофункциональный;
  • Простой и понятный в управлении;
  • В комплект входит аккумулятор;
  • Есть отверстие для нанесения разметки;
  • Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Обзор топа самых хороших приборов для определения скрытой проводки

Топ-10 самых качественных приборов выглядит следующим образом. В таблице, помимо наименований товаров, представлены их отличительные характеристики.

КатегорияМестоНаименованиеРейтингХарактеристикаСсылка
Детекторы для домашнего использования19.8 / 10Отличные показатели глубины обнаружения
29.3 / 10Детекторы для домашнего использования
38.9 / 10Широкий диапазон рабочих температур
48.3 / 10Функция визуализации
57.9 / 10Удобное управление
Профессиональные модели19.9 / 10Фиксация показателей
29.4 / 10Хорошая функциональность
38.8 / 10Бесконтактное обнаружение напряжения
48.2 / 10Цифровая индикация свойств найденного материала
57.8 / 10Малый вес

А что из этого предпочтете Вы?

Моделей в списке получилось довольно много, и теперь нам нужно подробно разобрать каждую из них. Также мы выясним преимущества и недостатки устройств.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:300 м
Класс защиты:IP40
Функции:трассировка, топология, генератор сигнала
Размеры:235 х 145 х 51 мм
Вес:500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:до 30 мм
Обнаружение металла:до 50 мм
Обнаружение дерева:до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):50 мм
Обнаружение дерева:19 мм
Обнаружение металла (медь):38 мм
Обнаружение проводки:50 мм
Вес сканера:150 г
Вес в упаковке:340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Детектор скрытой проводки своими руками. Схема

Улавливание имеющегося в стене электромагнитного поля способен выполнить любой полевой транзистор VT марки КП 303 или КП 103, который и будет являться основным элементом схемы (см. рисунок). Кроме того, для работы необходим простой телефонный динамик SP с сопротивлением в пределах 2±0,1 кОм, и омметр Ω, включённый параллельно транзистору (можно использовать любой компактный индикатор стрелочного типа). Питается самодельное устройство от трёх пальчиковых батарей типа АА.

В качестве антенны используется корпус самого транзистора, а для включения прибора можно использовать любой микропереключатель. Если провести корпусом транзистора по исследуемой поверхности, то при поданном в помещение напряжении, в динамиках будет отчётливо слышен сигнал частотой около 50 Гц (который будет усиливаться с нарастанием интенсивности электромагнитного поля), а стрелка индикатора будет отклоняться от 0. Лучше собрать схему прибора таким образом, чтобы транзистор находился в металлическом корпусе, одна из сторон которого была открыта.

Полярность подключения транзистора значения не имеет, ибо повлияет только на направление движения стрелки. Единственным ограничением этой схемы является её малая чувствительность, что не позволит использовать её при дистанционном обнаружении электропроводки. Зато подобное устройство сможет собрать своими руками практически любой, кто хоть однажды пользовался электропаяльником.

Как отыскать электропроводку в квартире?

Чтобы найти электрическую проводку необязательно прибегать к приобретению специальных приспособлений. Для таких целей существует два способа поиска: визуальный, магнитный и радиоприемником.

Что представляет собой визуальная методика?

Подобный вариант поиска заключается в осмотре стен. Для этого требуется знать возможности прокладки электрокабелей. В многоквартирных домах панельного типа это не составит труда, так как здесь прокладка проводки к мощным потребителям совершалась строго в вертикальном положении, разумеется, если такие манипуляции проводились профессионально.

Как находит провод радиоприемник?

Такой способ может производится любым, даже самым простым радиоприемником. Все что требуется, это включить радио и слушать его, перемещая вдоль стен, если возникают потрескивания и шумы, значит найдена электрическая проводка. Она создает слышимые помехи.

Поиск скрытой проводки при помощи радиоприемника

Кроме того, радиоприемником легко обнаружить, обрыв проводника или возникшее короткое замыкание. Определить его можно по изменению шумов, которые передает радиоустройство.

Как использовать магнитный метод?

Эта методика доступна владельцам смартфонов. Нужно установить на него специальную программу, и благодаря магнитным элементам, обеспечение улавливает сигнал и передает его на монитор мобильного устройства.

Смартфон для поиска скрытой электропроводки

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
