Что такое мауэрлат в строительстве крыши: инструмент для кровельных работ

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

Создание общей конструкции из стен дома и сооружений кровли.
Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки

Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем. А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая

А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая

А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

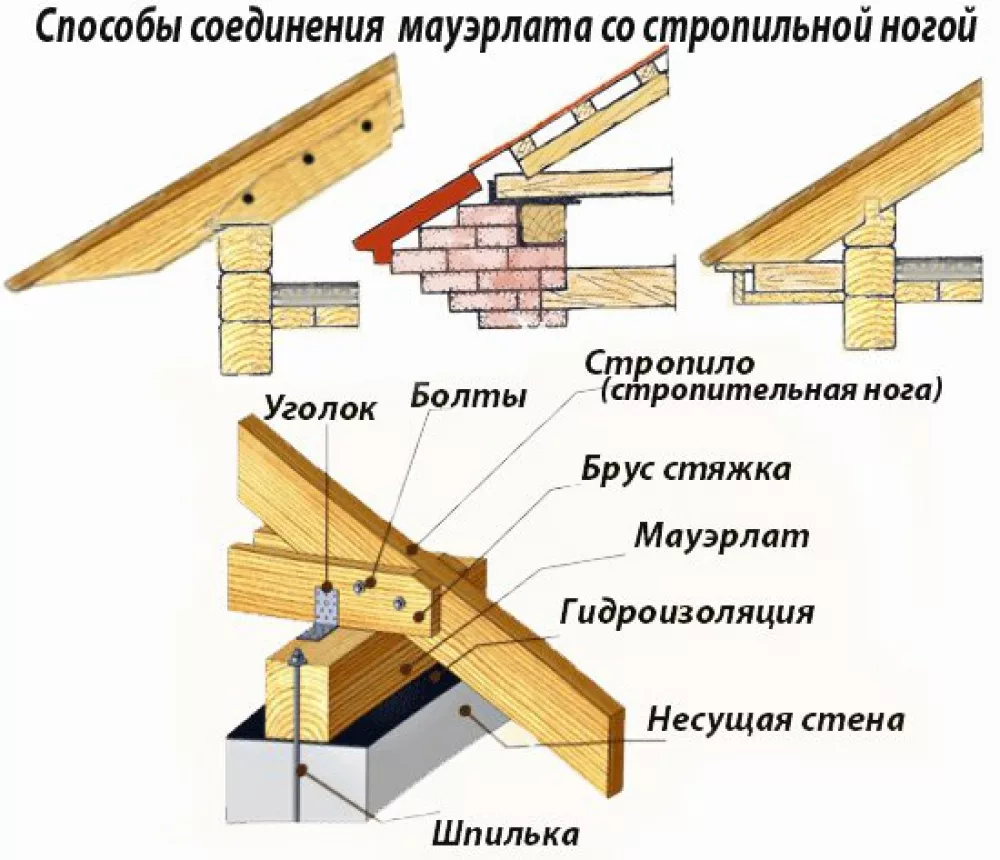

Существуют два метода привязки стропил к брусу:

Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают

Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол. Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил

Скользящая

Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил. Скользящая

Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил. Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фото	Комментарий
Установка мауэрлатной балки	Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.
1 вариант крепления стропила	Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 – на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.
2 вариант крепления стропила	Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила	Вариант 3 – стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона	Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фото
Комментарий

Установка опалубки и арматуры

На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.

Установка утеплителя

Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.

Заливка бетона

Заливка бетона выполняется на высоту 300-500 мм.

Укладка гидроизоляции

На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.

Монтаж мауэрлата с наращиванием длины

В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.

Угловое соединение

Под прямым углом брусья соединяются вполдерева.

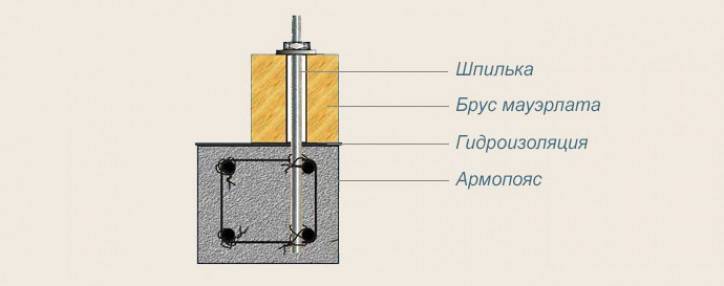

Схема армопояса со смонтированным на нём мауэрлатом

После установки мауэрлата, на шпильки через шайбу навинчиваются гайки

Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.

Монтаж стропил

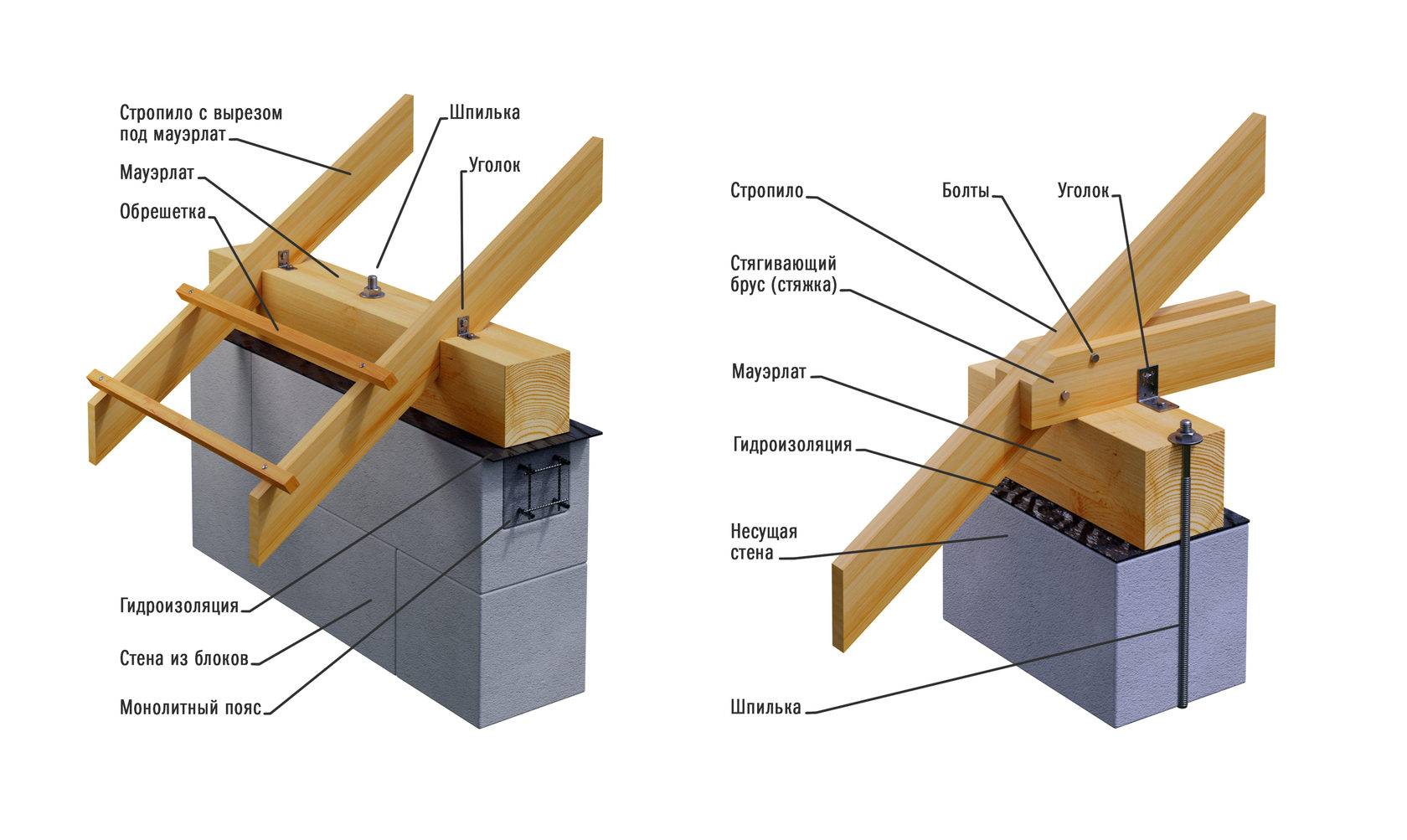

Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами.Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.

Узел соединения верха стропил

Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

молоток и гвоздодер;
шуруповерт, дрель электрическую;
гвозди, шурупы, саморезы;
отвес, рулетка, уровень;
ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

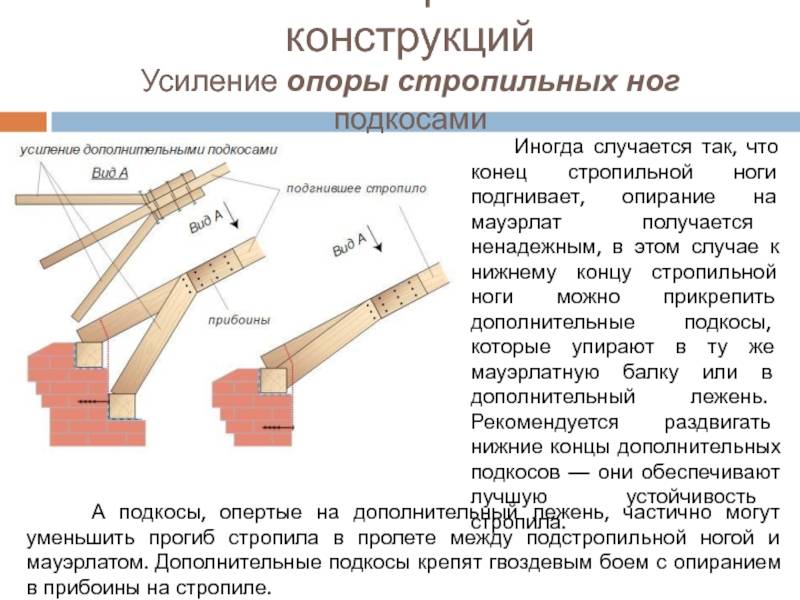

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены

Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей

Можно также дополнительно провести устройство диагональных связей

Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу

Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным — 10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног

Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик. скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик

Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.
Брусья мауэрлата сращивают вдоль стен и скрепляют на углах
По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.
Концы болтов должны быть достаточно длинными для накручивания гаек
После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.
Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

геометрических размеров возводимого здания;
конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
особенностей климатического пояса, где производится строительство;
наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:
Классической формы, имеющей от одного до четырех скатов.

Пирамидального очертания со шпилеобразным возвышением.

Складчатого типа.
Плоского вида.
Сферической или шатровой формы.
Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

малых архитектурных форм – 100 х 100;
двускатных крыш – 100 х 150;
усиленных конструкций – 150 х 150;
сложных мансардных построек жилых зданий – 250 х 250.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Как правильно установить мауэрлат?

Что такое мауэрлат?

В словаре строительных терминов говорится: «мауэрлат — брус, служащий опорой наслонных деревянных стропил. и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены здания.

Из чего его изготавливают?

Как правило, мауэрлат изготавливают из бруса сечением 150х150 мм или досок сечением 50х150 мм, которые сбиваются по три штуки для получения сечения 150х150 мм.

Реже используется брус сечением 100х100 мм или 200х200 мм.

Крайне редко ( при установке металлических стропил) изготавливается из металлопроката.

Во многом сечение зависит от того как много весят кровельные материалы. В том случае если строительство дома своими руками ведется с использованием ондулина можно использовать брус минимально допустимого сечения.

Какие работы необходимо выполнить до установки на деревянные стены?

При установке на стену дома, выполненную из дерева, под верхние бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина выступающих концов проволоки должна быть в 2 раза больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических анкерных болтов.

Для того чтобы закрепить мауэрлат ими до его укладки в бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить отверстия для пропуска болтов.

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Для надежного крепления необходимо изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
Заливается бетон.
Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет. Для того чтобы иметь шпильки необходимого вам размера следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – при помощи веревки или лески. В этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

Закрепить между собой углы мауэрлата.
Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.
