Что можно сделать из нерабочего шуруповерта

Гравер

Для того чтобы сделать гравер (бормашину) из шуруповерта без аккумулятора или с батареей можно воспользоваться специальным переходником, который продается в строительном магазине. Также потребуется бита, диаметр которой должен совпадать с отверстием переходника.

Чтобы изготовить гравер из старого шуруповерта с рабочим моторчиком потребуется:

• разобрать корпус шуруповерта и извлечь из него все внутренности.
• снять редуктор с мотора так, чтобы не повредить вал;
• закрепить на валу насадка под биту.

Для защиты руки от тока, которым может «ударить» мотор его можно обмотать изолентой или сделать защитный кожух из резины (силикона).

Гравер из мотора от старого шуруповерта

Как сделать шило из старой биты

Точно также, можно сделать и небольшое шило, которое пригодится для проделывания отверстий в пластике и других материалах.

Аналогия изготовления шила проста:

• Сначала нужно заточить биту от шуруповёрта на точильном станке;
• Затем необходимо будет взять кусок бруска и сделать из него рукоятку для шила;
• Используя кусок металла, необходимо проделать в нем квадратное отверстие под установку сточенной биты.

Также можно просто высверлить отверстие в рукоятке и вклеить в него самодельное шило. Использовать данную самоделку можно как по прямому назначению, так и в качестве чертилки.

Источники

• https://texnotoys.ru/drugoe/tokarnyj-stanok-iz-dreli.html
• https://sdelat-iz-starogo.ru/chto-mozhno-sdelat-iz-starogo-shurupovyorta/
• https://postroika.biz/23460-samodelki-iz-shurupoverta-svoimi-rukami.html
• https://tehnika.expert/dlya-remonta/shurupovert/mozhno-sdelat-samodelki.html
• https://stroy-podskazka.ru/shurupovert/chto-mozhno-sdelat/
• https://2lzz.ru/elektroinstrument/shurupovert/sdelat-iz-starogo
• https://TehnoPanorama.ru/instrumenty/chto-mozhno-sdelat-iz-starogo-shurupoverta.html
• http://pro-instrument.com/ruchnoj/chto-mozhno-sdelat-iz-shurupovyorta.html
• https://mmasvarka.ru/samodelki-iz-bit-dlya-shurupovyorta.html

Как модернизовать оборудование?

Сверлильный станок

При изготовлении любительского настольного сверлильного станка также можно использовать детали шуруповёрта, а именно: двигатель, редуктор и патрон. Фиксировать сверлильную головку (патрон) практичнее всего двумя текстолитовыми хомутами

Важно, чтобы все отверстия хомутов находились на одной оси, перекосы тут недопустимы. Ограничительные стойки изготавливают из втулок, имеющих внутреннюю резьбу. Втулки подбирают одинаковых размеров, точно соответствующих просвету хомутов

Дополнительно нужно будет изготовить текстолитовый хомут с двумя капроновыми бобышками, который надевается на пруток. Затем устанавливается деревянный рычаг с пружиной, которая используется для отведения сверлильной головки. Питание подаётся от 150-ваттного трансформатора, его выходное напряжение не должно превышать характеристики агрегатов использующегося электроинструмента. Ещё понадобится установка диодного моста и конденсатора

Втулки подбирают одинаковых размеров, точно соответствующих просвету хомутов. Дополнительно нужно будет изготовить текстолитовый хомут с двумя капроновыми бобышками, который надевается на пруток. Затем устанавливается деревянный рычаг с пружиной, которая используется для отведения сверлильной головки. Питание подаётся от 150-ваттного трансформатора, его выходное напряжение не должно превышать характеристики агрегатов использующегося электроинструмента. Ещё понадобится установка диодного моста и конденсатора.

Шлифовальная машина

Шуруповёрты можно применять и при оборудовании домашних мастерских. Сегодня речь пойдёт о токарно-шлифовальном станке, на котором можно обрабатывать либо шлифовать небольшие деревянные изделия. В станину обычно превращают верстак по дереву. Главное, чтобы стол был идеально ровной поверхностью. Переднюю бабку и привод будет представлять собой наш электроинструмент. Его укладывают в специально выточенную деревянную форму и фиксируют при помощи держателя, например, хомута. Если верстак не планируется постоянно использовать в качестве станка, инструмент и его ложе обычно делают съёмным, в ином случае – прикручивают шурупами. В зажимное приспособление вставляется зубовая оправка. Заднюю бабку изготавливают из деревянной конструкции, включающей в себя регулировочный винт, заточенный конусно. Его устанавливают, учитывая соосность обеих бабок и инструментов, укреплённых на них. Конструкция задней бабки закрепляется при помощи струбцины. Для большего удобства и безопасности можно установить подручник.

Если вышла из строя домашняя угловая шлифмашина, то доступны более простые конструкции усовершенствования гайкошуруповёрта.

Они совершенно не представляют никакой сложности:

• можно изготовить самодельную насадку из шпильки соответствующей толщины с применением гайки и шайбы;
• в торговых сетях приобретается специальная насадка, на которую крепят шлифовальный диск;
• иногда для установки специальной боковой насадки приходится демонтировать редуктор, это займёт определённое время, но в таком случае получившееся устройство больше будет напоминать шлифмашину типа «болгарка».

Такая замена шлифмашины на гайкошуруповёрт не будет полностью эффективной из-за разницы в скорости вращения шпинделя: у шуруповёртов она приблизительно в три раза ниже.

Внимание! Подобные усовершенствования требуют строгого соблюдения мер безопасности, так как применение реверса направления вращения может оказаться причиной серьёзной травмы

Настольный сверлильный станок

Чтобы сделать из дрели настольный сверлильный станок можно приобрести заводское крепление, которое продается строительных магазинах. Оно сделано так, что инструмент нужно просто вставить в разъем и завинтить крепления.

Чтобы сделать сверлильный станок из старой дрели или шуруповерта нужно:

• разобрать корпус шуруповерта и вытащить оттуда все внутренности;
• сделать 2 хомута с разным диаметром отверстий: один будет крепится на сам мотор, а второй на редуктор. Хомуты должны иметь в своем корпусе дополнительное небольшое отверстие, в которое нужно поместить втулки из фторопласта.
• вставить в втулки направляющий прут диаметром 10-12 мм из металла. Для него можно использовать деталь из старого принтера;
• просверлить на хомутах по 2 отверстия слева и справа;
• закрепить в них металлические трубки с осью внутри;
• сделать 2 бобышки из капролона, в которых нужно просверлить отверстие, но не по центру, а с небольшим смещение в сторону, чтобы получились эксцентрики;
• помощью еще одного хомута и прутка с резьбой бобышки крепятся на основном несущем стержне и устанавливаются в такое положение, чтобы люфт минимизировать люфт вала.

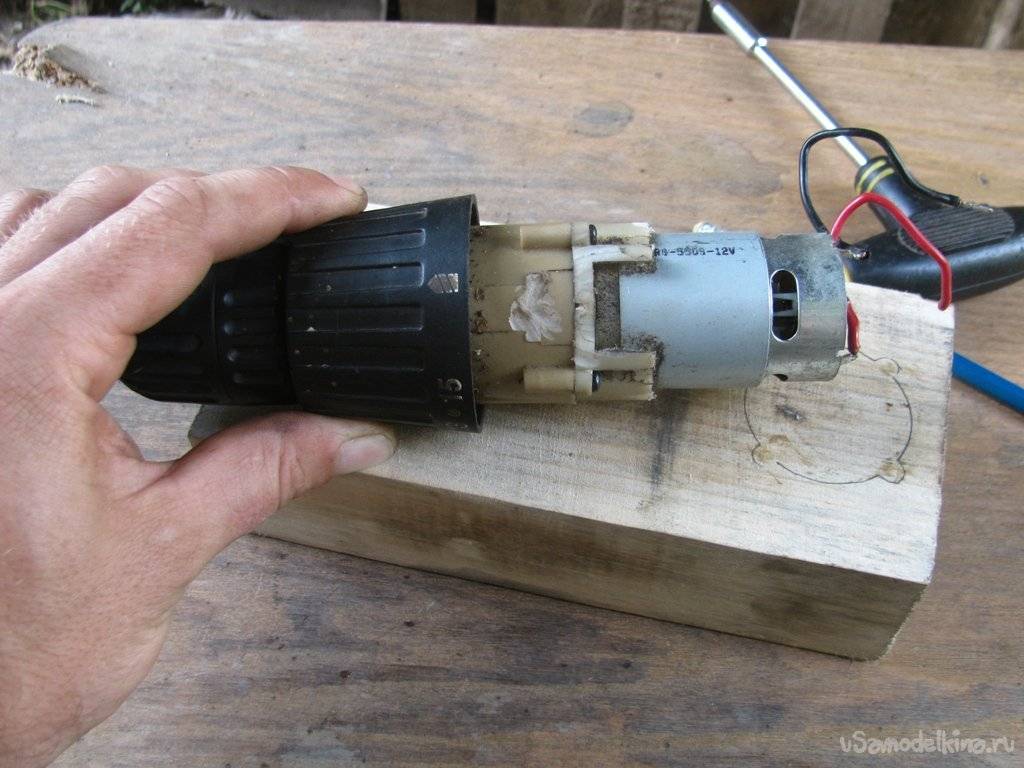

Пример крепления шуруповерта

Для изготовления рукояти требуется:

• взять деревянные брусочки: 1 длинный (30-40 см) и 1 короткий (10-15 см). на одном конце большой полосы необходимо сделать накладку из кусочка дерева;
• просверлить на этом краю рукоятки отверстие, диаметр которого будет совпадать с втулкой, на которую крепятся бобышки.
• на расстоянии в 10 см от этого отверстия просверлить еще одно;
• в короткой детали сделать 2 отверстия по краям. С помощью первого на нужно закрепить 2 бруска между собой так, чтобы соединение было подвижным. Второе отверстие требуется для монтажа короткой детали на хомут, закрепленный на редукторе.
• сделать пружинный механизм из металлического уголка, на который приварено 2 коротких болта.

Пример креплений рабочей конструкции из металла

• закрепить его на нижней части хомута тем креплением, которым фиксировалась ограничительная стойка;
• пружины надеть петлями на шурупы, которые необходимо вкрутить в длинную часть ручки между краем и фиксатором короткой детали;
• собрать удерживающую стойку для всего станка. Ее можно сделать из деревянных брусков или сварить между собой металлические уголки.

Идея данной самоделки подойдет для тех, у кого нет средств на полноценный станок, но есть необходимость в таком устройстве. С помощью этой конструкции не получится просверливать металлические детали, так как не будет хватать жесткости и прилагаемого веса. Такой станок подойдет для работ по дереву или сверления толстых слоев бумаги (для прошивки дипломов и самодельных книг).

Скрутка проводов и навивка пружин

Благодаря вращательным движениям патрона с помощью шуруповерта легко выполнять скрутку кабелей для дальнейшей пайки или сварки. Можно воспользоваться одним из ниже представленных способов:

1. Зачищенные жилы проводов зажимают в патроне агрегата, а другой их конец держат пассатижами. После включения получают качественный результат скрутки. Кончики кабелей по окончании процедуры откусывают пассатижами.
2. Изготавливают специальную приблуду из болта М6 любой длины, гайки и шайбы. В последней высверливают отверстия по количеству проводов, используемых для скрутки. С помощью гайки фиксируют шайбу на болт. Подготовленное устройство зажимают в шуруповерте. В отверстия на шайбе вставляют зачищенные провода, включают инструмент.
3. Фиксируют изолирующий зажим в патроне агрегата. Немного скрученные кабеля вставляют в СИЗ, включает кнопку «Пуск». Для извлечения скрутки активируют опцию «реверс».

Навивку пружины осуществляют путем фиксации в патроне стержня нужного диаметра и длины, на котором закрепляют один конец проволоки. Другой держат рукой и включают шуруповерт. После снятия скрученной проволоки в нее вставляют угловой шестигранник и раскручивают для получения пружины.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Что это такое?

Шуруповерт, устройство которого выполнено в соответствии со схемой питания от электросети напряжением 220 В, является одним из самых востребованных современных приспособлений.

Если не брать во внимание наружное оформление, все проводные и автономные шуруповерты по сути не отличаются друг от друга внешним видом: продолговатый корпус содержит соосно расположенные на общем валу электромотор и редуктор с последующим патроном, в котором закреплён рабочий инструмент (бит/сверло/насадка). К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт»

Из рукоятки выходит кабель напряжения от розетки

Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима.

По форме корпуса электрошуруповёрты подразделяются на несколько подвидов.

• Пистолетная. Это бюджетный вариант с корпусом, изготовленным из пластмассы. Патрон посажен непосредственно на вал электродвигателя, что говорит о том, что только мощность определяет качественный уровень функционирования инструмента. Недостатком является высокая температура корпуса, что позволяет использовать его только на протяжении короткого времени.
• Т-образный корпус характеризуется смещенной к середине корпуса рукояткой. Многими считается, что это минимизирует напряжение кисти руки, но это спорное утверждение.
• Сетевой шуруповерт-дрель – это классика. В основном такой корпус выбрали для профессиональных агрегатов. Их электромотор вращает биту более плавно, поскольку мощность вращения регулируется планетарным редуктором.

Такие устройства используют и в профессиональной сфере, и в быту, поскольку они очень функциональны. Сразу необходимо уточнить, что электрошуруповёрт может выполнять функции и дрели, и гайковёрта, но об этом речь ниже.

В сфере применения этот универсальный инструмент также можно распределить на типы.

• Хозяйственный. Другое название – бытовой, домашний. Этот тип является не самым мощным, но надёжным. Единственное замечание – он не подходит для длительного беспрерывного функционирования.
• Профессиональный, или строительный. Он помогает выполнять операции, которые требуют большой мощности и длительных периодов работы без перерывов. Эргономика этого типа шуруповёрта служит для длительного действия при условии, что мышцы руки не будут утомляться сверх меры. Такие шуруповерты обычно служат долгое время, но нуждаются в специальном хранении и уходе.
• Электрический (получающий электропитание от электрического разъёма). Его мощность варьируется в широких пределах, производители предлагают очень большой выбор самых различных моделей.

Может применяться в любой сфере. Наверное, это самый распространённый вариант, поскольку он удобен и не требует постоянных перезарядок аккумуляторов.

Зачем переделывать аккумуляторный шуруповерт

Некоторые люди не понимают, зачем делать из аккумуляторного электрошуруповерта сетевой. На самом деле все достаточно просто. Дело в том, что пользоваться таким инструментом можно только до тех пор, пока его батарея не сядет. После разрядки придется подзаряжать шуруповерт и только после этого продолжать им пользоваться. Многих это не устраивает, и они решают заняться переделкой инструмента в сетевую модель.

Также это часто делают, когда батарея выходит из строя и перестает заряжаться. Многим не хочется тратиться на новый аккумулятор, и они решают переделать инструмент, чтобы он работал от сети.

Токарный станок

Токарный станок получится если шуруповёрт зафиксировать в деревянной подставке и установить на горизонтальную поверхность.

Ручной генератор – прибор, похожий на ветровой генератор. Процедура его изготовления идентична сборке ветрогенератора. На последнем этапе работ вместо насадки с лопастями к шуруповёрту прикрепляют ручку.

Сделать электровелосипед просто:

• Изъять из шуруповёрта моторчик.
• Соединив его с велосипедной звёздочкой.
• Установить механизм в велосипед.

Такое приспособление для ребёнка можно из пластиковых труб, скрепив их между собой с помощью пластиковых стяжек, а моторчик из шуруповёрта использовать как мотор для катамарана.

Такой аппарат довольно простой в сборке. Для преображения старого инструмента в новый необходимо прикрепить диск для резки металла к шуруповёрту вместо сверла.

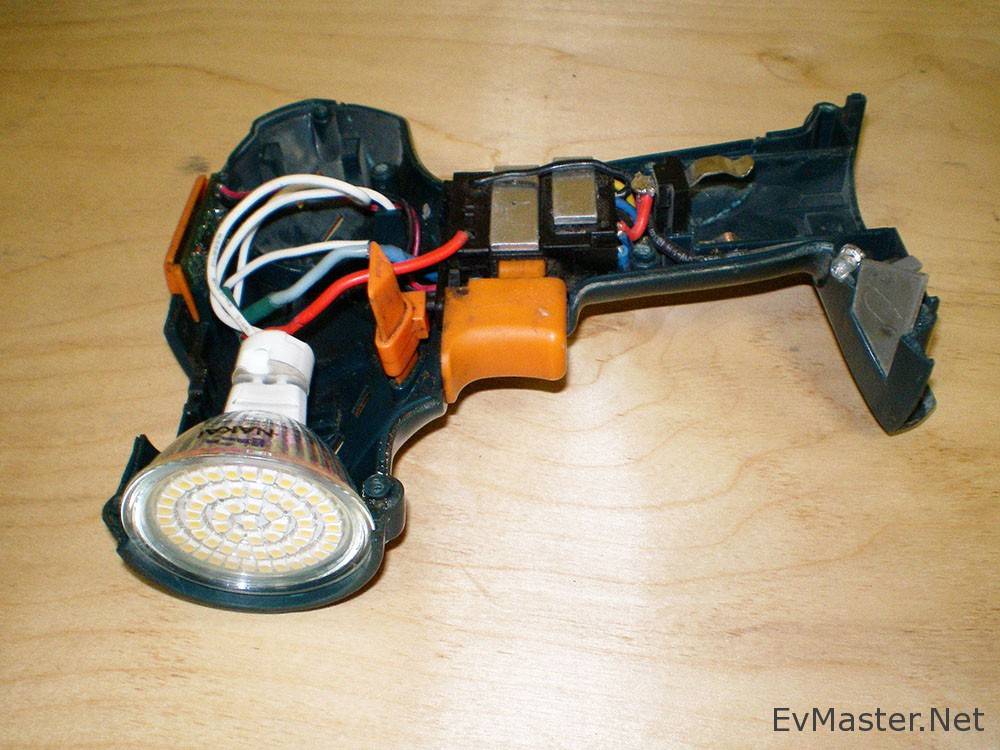

Вместо двигателя нужно вмонтировать светодиоды с соблюдением силы тока, фонарик готов.

Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.

Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели.

Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

• садовый измельчитель травы и веток;
• триммер (электрокосу);
• походный ручной генератор;
• гравер (мини-дрель, дремель, бормашинку);
• ветрогенератор;
• газонокосилку;
• болгарку;
• мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
• инструмент для вязки арматуры;
• привод открывания ворот;
• средства передвижения для детей: квадрацикл, велосипед, самокат;
• небольшой ледобур, ямобур, строительный либо кухонный миксер.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.

Электрический снегоход

Сколько развлечений детям приносят зимние деньки! Лыжи, коньки, санки. А сколько раз малыши просят взрослых покатать их на санках? Трудно отказать детям в таком удовольствии. Домашние умельцы подошли к этому вопросу более основательно и сделали санки «самоходными».

Все что для этого нужно – источник вращательного момента. Этим источником, вернее базой, послужит шуруповерт с действующим аккумулятором.

Сначала выбирается сама железная конструкция «саней». Это могут быть самые настоящие санки с рулевым управлением. А могут и самоделки, которые устанавливаются на рамы и также имеют руль, иногда велосипедный. Но обязательно на руль устанавливается ручка, которая будет служить для включения и выключения двигателя. Внешне это будет выглядеть как ручка тормоза на спортивном велосипеде.

Поскольку конструкции снегоходов домашние умельцы придумывают разные, то разными бывают и системы крепления шуруповерта на железную платформу. Только обобщив можно свести воедино принцип установки и действия, который выглядит следующим образом. На санки сзади с помощью специальной металлической конструкции устанавливается колесо, а над ним шуруповерт. Фактически, шуруповерт придает вращательный момент колесу посредством системы двух звездочек и цепи. Стержень шуруповерта вращает ведущую звездочку. Звездочка передает вращательное движение через цепь второй звездочке, которая установлена на колесе. Таким образом, шуруповерт заставляет колесо крутиться и толкать санки.

Остается только вывести систему управления на руль. Управление представляет собой систему тросика, один конец которого соединен с кнопкой включения шуруповерта, другой – прикреплен к ручке на руле.

Зажатием и отжатием ручки мы включаем и выключаем механизм шуруповерта.

Конечно же, потребуется усилия и время, чтобы справиться с такой работой. Приобрести санки или материал для основы, сам шуруповерт на аккумуляторной основе. Но усилия, которые вы приложите, с лихвой окупятся детской радостью и теми эмоциями, которые не описываются словами и не высчитываются денежным эквивалентом.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

6. Собрать корпус аккумулятора.

7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

3. Собрать и закрыть корпус аккумулятора.

4. Установить аккумулятор в шуруповёрт.

5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.





















4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

4. Подключить шуруповёрт к новому блоку питания.

5. Включить блок питания в сеть и проверить работу прибора.

Триммер или газонокосилка

Оборудование для скашивания травы на участке стоит недешево. При необходимости его можно изготовить в домашних условиях, использовав старый шуруповерт. Кроме этого необходимо приготовить и такие материалы:

• труба из пластика до 2 м длиной;
• крепежные элементы;
• заглушка;
• двигатель от электрического шуруповерта мощностью 12 В и его аккумулятор;
• провод;
• переходник для трубы (40-50 мм);
• кнопка;
• ведро из пластика;
• крокодилы (зажимы);
• лезвие канцелярского ножа.

Рабочий процесс по созданию триммера или газонокосилки состоит из нескольких этапов. Для получения желаемого результата нужно соблюдать их последовательность:

1. Разобрать корпус шуруповерта, демонтировав его мотор.
2. Отметить на заглушке места для крепления и высверлить их дрелью.
3. Закрепить мотор к заглушке, прикрутив его 2-3 винтами.
4. Запаять выводы для двигателя.
5. Установить на посадочное место мотор. Провода, идущие от него, провести через пластиковую трубу.
6. Отметить на трубе место, где будет находиться кнопка включения при помощи маркера. Высверлить отверстие.
7. Присоединить провода к кнопке. Для быстрого включения устройства при помощи использования АКБ можно также припаять крокодилы.
8. Изготовить держатель для аккумулятора из переходника.
9. Установить накопитель, соединив его с переходником на трубе.
10. Из лезвий канцелярского ножа изготовить ножи для будущего оборудования.
11. Соединить вал двигателя и насадку при помощи зажима для клемм.
12. Защитный кожух можно выполнить из пластикового ведра, соединив его с нижним концом трубы.

Такое самодельное устройство можно применять для скашивания молодой растительности.
