Что делать если закусило шуруповерт

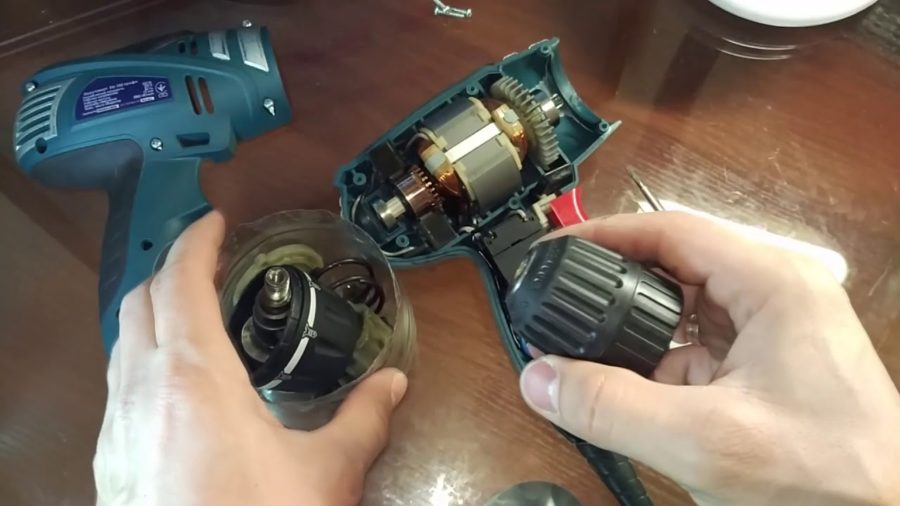

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

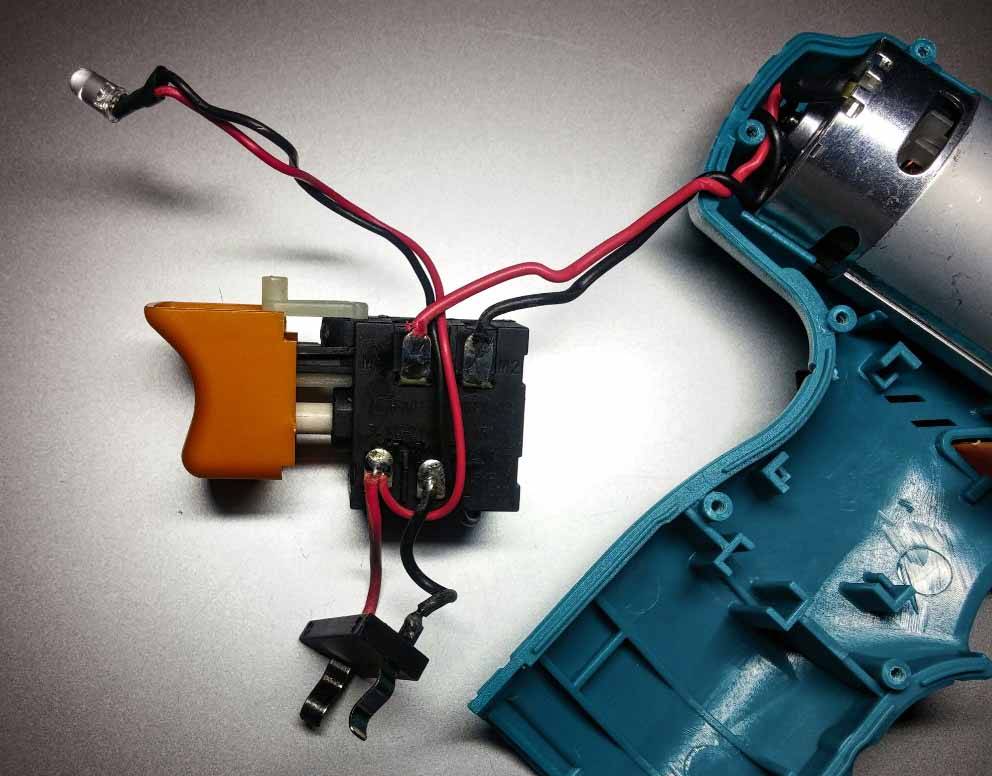

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

кнопка управления включением и выключением, а также регулировки оборотов;
рычаг плавного пуска;
кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Конструкция шуруповерта

Что такое шуруповерт? По сути, это та же самая дрель, однако шуруповерт отличается от нее тем, что имеет меньшую скорость вращения патрона и, одновременно, больший крутящий момент.

Другое отличие – если на дрели скорость вращения может изменяться плавно, то на шуруповерте, как правило, установлены «фиксированные» скорости вращения патрона. Это связано с функцией «проскальзывания» патрона шуруповерта: когда шуруп закручен, патрон перестает вращаться, хотя двигатель еще работает. Такая функция позволяет не срывать шлицы и не «загонять» шуруп внутрь.

Разные виды скоростей рассчитаны под конкретные виды работ и материалов, а также режим «сверление». Так же, как и дрель, шуруповерт имеет функцию реверса. Особенности конструкции шуруповерта позволяют выполнять им широкий ряд работ: закручивание и откручивание шурупов и саморезов, винтов и гаек, сверление мягких материалов.

Использование шуруповерта, например, при производстве гипсокартонных перегородок или при сборке мебели, увеличивает скорость работ в разы. Поэтому шуруповерт по праву считается одним из самых распространенных инструментов в наборе любого мастера.

Конструкции всех шуруповертов примерно одинаковые. Они достаточно легкие и имеют «пистолетную» рукоять, рассчитанную на работу с инструментом одной рукой.

Как вставить в шуруповерт насадку со сверлом: подробная инструкция

Теперь пошагово о том, как сменить биту со сверлом в шуруповерте:

Отключить прибор от сети, проверить это.
Достать новое сверло, аккуратно очистить его от пыли, грязи. В первую очередь, это относится к «хвосту».
Разжать кулачки патрона. Если он с быстрым зажимом, это делается вручную. Губки зубчатой насадки разжимают ключом.
Извлечь старое сверло, если это не было сделано ранее.
Поставить в отверстие новую деталь «хвостом» до упора.

В зависимости от типа патрона, зажать кулачки вручную либо ключом.
Закрепить биту со сверлом в шуруповерте надежно и ровно, без видимого люфта.
Включить шуруповерт, проверить исправность работы нового режущего элемента.

Как разомкнуть заклинивший патрон шуруповерта

При возникновении описанной проблемы возникает закономерный вопрос о том, как вытащить сверло из шуруповерта, когда заклинило элемент.

На первом этапе профессионалы рекомендуют налить во внутрь патрона (задевая поверхность кулачков) универсальную смазку вида WD-40. Вместо нее можно также использовать керосин или машинное масло. Подобные растворы рекомендуется применять в любом случае заклинивания.

Заклинивание часто происходит из-за неправильного использования

Спустя 10-15 минут патрон и кулачки требуется аккуратно обстучать через прокладку обычным или резиновым молоточком. Как правило, хватка ослабляется и сверло высвобождается.

Если подобное не произошло, то допускается слегка подогреть патрон при помощи фена и попробовать извлечь биту еще раз. Метод подойдет для владельцев шуруповертов со стандартным и быстрозажимным крепежом.

Извлечь заклинившую биту также можно при помощи двух разводных ключей. После того, как внутрь добавлена смазка, производят довольно простые действия:

Первым ключом сжимают основание патрона, Вторым — осторожно вращают верхнюю часть. Между деталями рекомендуется разместить мягкие прокладки, чтобы не повредить их, пока они будут откручиваться

Между деталями рекомендуется разместить мягкие прокладки, чтобы не повредить их, пока они будут откручиваться.

Существует еще один метод, благодаря которому можно справиться с подобной проблемой. Необходимо на один час полностью опустить инструмент в емкость с машинным маслом (подойдет даже растительное) или бензином. Спустя данный период времени убрать изделие и использовать описанные способы, чтобы доставать биту из зажима.

Если не получается провести процедуру самостоятельно, то лучше обратиться к специалистам, чтобы не испортить инструмент.

Существует несколько методов для извлечения сверла из патрона

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластине
Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружиной

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Это интересно!Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.

Как разобрать?

Перед тем как купить новую деталь, можно попробовать отремонтировать старую. Основой патрона шуруповерта является внутренний вал конической формы. На нем есть направляющие для кулачков. Их внешняя поверхность напоминает такую резьбовую нарезку, которая сходится с резьбой в обойме цилиндрического типа.

При вращении конструкции кулачки идут по направляющим, а их зажимная сторона может расходиться или сходиться. Это будет зависеть от направления вращения. От перемещения по оси обойму защищает специальный винт стопорного типа. Как вариант, его может защищать специальная гайка. Чтобы разобрать патрон, следует осуществить демонтаж винта или гайки.

Если обойму заклинило, то ситуация будет сложнее, так как ее нельзя будет заменить, даже если стопорного элемента уже нет. Чтобы устранить проблему в данной ситуации лучше будет патрон на время поместить в растворитель, после чего зажать в тиски и попробовать снять еще раз. Если это не поможет, то лучше его просто поменять.

Иногда разборка просто невозможна. При самом сложном случае можно решить и этот вопрос, просто распилив обойму. А после решения проблемы ее части можно соединить при помощи хомута или какого-то другого фиксатора. Но такой способ может стать лишь временным решением проблемы.

Проверьте электрическую часть двигателя

Совет инспекции

Это относится к моделям коллекторного типа. Тот факт, что они установлены, не указывает на исправность двигателя. Эти взаимозаменяемые контакты имеют определенный предел износа, и его реальную ценность нетрудно визуально оценить по их длине. Как правило, допустимый выход. Это если «высота» кисти составляет не менее 10 мм. Хотя по конкретному продукту следует уточнить. Но в любом случае, если есть подозрение на повышенный износ, лучше заменить их немедленно.

Проверка контактной группы

Ротор имеет рейки. Не только повреждение любого из них или шелушение, но даже глубокая царапина. Признак неисправности. Возможно, что электродвигатель будет работать какое-то время, но как и насколько эффективно это большой вопрос.

Тест на обмотку

Для этого они исключаются из схемы. Техника зависит от типа электродвигателя. Штифты можно открутить или «наклонить», ослабив крепежные гайки. В противном случае невозможно проверить их целостность. Обмотки двигателя соединены в общую цепь («звезда» или «треугольник»), и проверять их в исходном состоянии бессмысленно. Все они «звонят». Даже с перерывом в случае короткого замыкания.

Целостность обмотки

На самом деле каждый из них. Это правильно проложенный провод. Все они связаны цепью. Поэтому должна быть только одна «пара» выводов. Поэтому нужно взять любой из них (после снятия всех перемычек) и по очереди, используя мультиметр, «позвонить» с остальными. Если при проверке конкретного выхода устройство постоянно показывает ∞ (при измерении сопротивления), в этой обмотке статора происходит внутренний обрыв. Однозначно. В ремонте.

Частые неисправности

Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.

Электродвигатель

Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.

Повреждения электрической части

Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.

О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.

Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.

Разборка и ремонт редуктора

Узел разбирают на отдельные детали, далее:

проверяют их целостность;
продувают;
смазывают;
собирают обратно.

Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.

Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.

На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.

При окислении контактов кнопка перестает работать

Проблемы с кнопкой

При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.

Замена щеток

Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.

Зарядный блок

Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.

Быстрозажимной патрон

Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.

Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона

Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть

Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном

Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.

Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
перед этим нужно разжать кулачки максимально, чтобы увидеть его;
вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.

Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
Клинят свёрла (в том случае, когда изношен конус).
Отверстия получаются неправильной формы.
Изнашиваются хвостовики свёрл.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
Вставить вилку зарядного устройства в розетку
Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Патрон шуруповерта: описание, функция

Патрон представляет собой металлический цилиндр с полостью внутри, оснащенный кольцом и регулирующей гильзой. Закреплен он на валу. С его помощью сверло или шлифовальная насадка оказываются надежно зафиксированными в нем для дальнейшей работы. Фиксацию рабочего органа инструмента (сверла) обеспечивает резьба. Сверло в нем затягивается двумя способами. Первый способ заключается в затягивании его специальным ключом, во втором способе затяжка сверла происходит при вращении патрона в направлении, противоположном оси вращения сверла.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом. В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево

Патрон должен легко сойти с резьбы

В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Как заменить патрон шуруповерта

Заменить его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас не получится это сделать. Способов, которыми его можно снять, два, мы и рассмотрим их в нашей статье дальше

Для того чтобы его поменять, следует обратить внимание на те действия, которые мы описали в статье выше. Демонтаж выполняется следующими инструментами:. Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень

Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа.

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
Переключается рукоятка реверса
Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

https://youtube.com/watch?v=pGdiblmu3sU%3F
