Циркулярка из дрели своими руками по дереву

Как сделать из двигателя стиральной машины

Если в хозяйстве пылится старая стиралка, двигатель которой находится в рабочем состоянии, ее можно использовать в качестве основы для изготовления циркулярки.

Извлечь из корпуса щетки, коллектор и провода датчика скорости. Для надежности рекомендуется их проверить при помощи омметра.

Соединить в целую конструкцию оба выхода коллектора и контакты катушки. Обязательно нужно проверить работоспособность устройства, подключив его к сети.

Для изменения направления вращательных движений следует поменять местами контакты.

Повысить функциональность и надежность циркулярной пилы можно, оснастив ее приспособлением, при помощи которого будет увеличиваться либо уменьшаться скорость вращения режущего диска. В качестве такого устройства применяется диммер либо гашетка ручного электрического инструмента.

После изготовления основы пилы можно приступать к обустройству столешницы. Для этого использовать каркас из металла, на котором приваривается двигатель станка.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

• основание из толстой доски или куска ДСП;
• рабочая поверхность;
• стойки;
• вал с дисковой пилой;
• электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

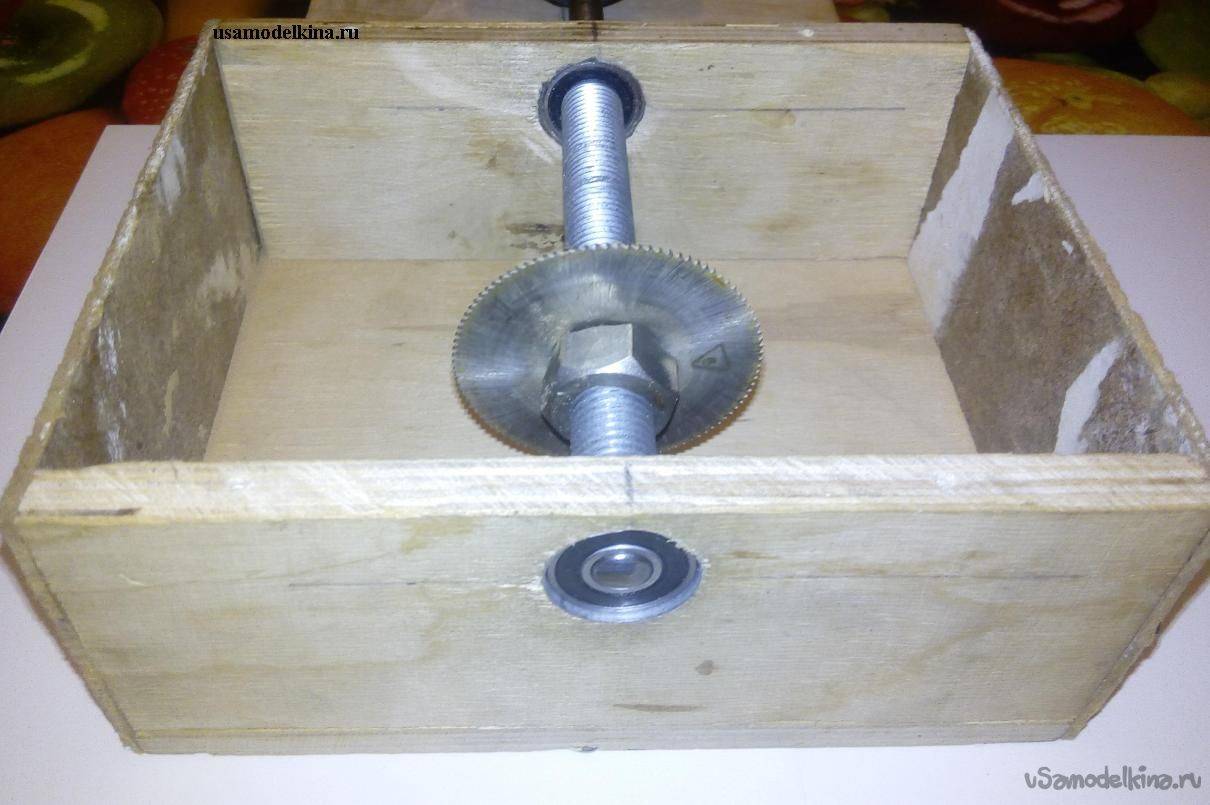

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Доработка циркулярки

Изображение 3. Схема соединения деталей самодельной циркулярной пилы из дрели.

Для более точной и правильной работы самодельного станочка многие владельцы его дорабатывают. На рабочий стол станка можно установить металлическую направляющую из уголка. В ней просверливаются отверстия, сквозь которые уголок приворачивается к столу и ограничивает ширину отпиливаемой части заготовки. Благодаря этому приспособлению можно пилить много совершенно одинаковых по размерам реек.

Можно приспособить защитный кожух для пильного диска, расчертить на столе вспомогательные линии для приблизительного определения размеров обрабатываемого материала.

При работе на самодельном мини-станке необходимо соблюдать определенные правила и требования техники безопасности:

Устройство малогабаритной циркулярной пилы на базе электродрели.

1. Место работы освободить от лишних материалов, вещей и инструментов.
2. Заготовку к пильному диску подавать плавно, стараясь не допускать ее перекосов, чтобы не заклинить диск.
3. Перед остановкой станка заготовку следует обязательно вывести из соприкосновения с диском.
4. Содержать мини – циркулярку в чистоте и порядке.
5. Снять привод (дрель) в случае ненадобности циркулярки.

Данный станочек позволяет резать не только дерево. Вместо пильного диска можно ставить различные фрезы. Это дает возможность обрабатывать заготовки из латуни, алюминия, других мягких металлов, пластмассы, полипропилена. Для авиа- и судомоделистов это ценное приобретение. Перед работой неплохо проверить все узлы и механизмы на предмет биений. Для этого нужно несколько раз кратковременно включить дрель и понаблюдать за поведением диска. Если есть биения, нужно их устранить с помощью шайбочек, если биений нет, можно начинать работать.

Процесс изготовления токарного станка из ручной электродрели

Практически всегда в распоряжении мастера на начало ремонта имеется шуруповёрт или дрель. На их основе можно сделать аналог полноценного токарного станка по дереву. Для того, чтобы изготовить токарный станок из дрели своими руками потребуется, в первую очередь, чертеж или эскиз будущего устройства. В процессе изготовления будут использоваться:

• cтрубцины;
• коронка или фреза под отверстия для саморезов;
• сами саморезы;
• наждачная бумага;
• металлический хомут с червячной резьбой;
• две шпильки — М8 и М3;
• немного столярного клея;
• УШМ, она же болгарка;
• врезные мебельные гайки и пара болтов под них;
• обрезки из фанеры длинной больше 60 см;
• пара брусков из дерева.

В качестве основного материала станка будут использоваться толстые листы фанеры сечением около 2 см. Начинать следует с основания, вырезав широкий (16-17 см) и длинный (60-80 см) лист прямоугольной формы. Большие размеры только повредят, работать со слишком длинными заготовками будет неудобно, а из-за большого осевого биения заготовка вовсе может выскочить из крепления. Далее мы вырежем еще один лист из фанеры, полностью совпадающий по длине с предыдущим, но высотой в три поперечных сечения листа используемой фанеры, что придает прочности и устойчивости всей конструкции.

Чтобы закрепить дрель, потребуется лист длиной чуть меньше, чем у основания электродрели, и шириной так же, в три сечения. Прикладываем к нему дрель и отмечаем точку начала рукоятки. Высверливаем в этом месте отверстие, такое, чтобы туда свободно проходил скрепляющий хомут. Теперь склеиваем его со вторым столярным клеем, скрепив их струбцинами. Пока сохнет клей, делаем в основании отверстия по всей его длине с шагом в 5-7 см ровно вдоль косильной лески центра. После высыхания клея крепим деталь к основанию саморезами.

Задняя бабка представляет из себя П-образную конструкцию из двух кусков дерева толщиной как у второй вырезанной детали и шириной в 4-5 см, скрепленные между собой обрезком фанеры (на саморезах), так, чтобы они вплотную соприкасались с вертикальной направляющей нашего основания из фанеры. Для токарного станка потребуется три таких детали идентичных размеров, два других склеиваются столярным клеем и крепятся перпендикулярно брускам дерева на саморезы. Задняя бабка тем, самым становятся похожей на стул со спинкой.

В центре «спинки» сверлим отверстие под шпильку М8, после чего со стороны, повернутой к дрели, крепим мебельную гайку. Обтачиваем шпильку, превращая один из ее концов в конус. Прикручиваем шпильку к задней бабке, срезав лишнее болгаркой. Аналогичные манипуляции производим со шпилькой М3, навинчиваем на неё вторую мебельную гайку и вставляем в патрон дрели, проверяем биение, доводим болгаркой.

Приступаем к изготовлению подручника. Делаем еще два бруска как у задней бабки, только уже, скрепляем обрезком фанеры, прикручиваем сверху к ней упор из небольшого бруска дерева, такого, чтобы он давал приемлемую рабочую область вдоль оси вращения заготовки. Теперь нужно решить проблему фиксации упора. Сверлим в опоре подручника отверстие под мебельный болт и крепим туда гайку.

Аналогичный механизм необходимо применить при креплении задней бабки, используя струбцины для дополнительной жесткости. Выгибаем шипы мебельной гайки, которая предназначается для зажима в дрели в обратную сторону. Крепим электродрель на хомут и производим пробное включение. Повторно центрируем, подгибая шипы гайки. Токарный станок из дрели готов. Основание токарного станка из электродрели можно прикрутить к более массивному куску дерева или фанеры для большей устойчивости.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильныйстанок — есть специальные держатели для вертикального сверления или стойки.
3. Токарныйстанок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Читать также: Сплавы меди с другими металлами

Основные моменты

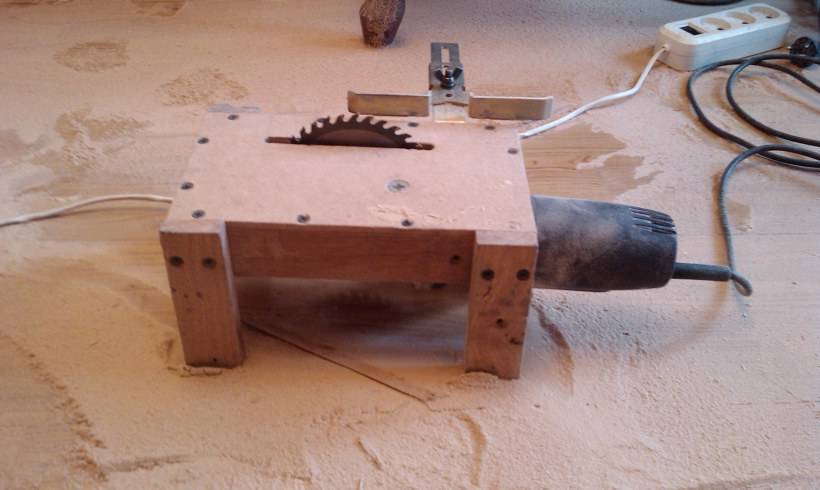

Внешний вид циркулярной пилы из дрели.

При установке дремеля на место следует учесть, что пила и рабочая поверхность будут находиться на разных уровнях. Исправить данную ошибку можно, отрезав изоляцию для труб длиной в 5,5 см. Данный отрезок помещается в полость выреза циркулярной пилы (вогнутой стороной вниз).

При этом нужно учесть, что выключатель должен быть сверху. Инструмент фиксируется тогда, когда пила находится в одной плоскости и на одном уровне с рабочим столом. В этом случае учитывается и расположение дремеля относительно стола.

При необходимости применяется шлифовальный барабан. С его помощью обрабатывается выемка на левой панели. Подобная процедура проводится для подпорок и скобок (для центровки пилы в вертикальном положении). Срезается только тот контур, который необходим для наклейки отрезков изоляции для труб (в месте нахождения дремеля).

Если сооружаемый агрегат будет использоваться в качестве мини-пилы, тогда потребуется сделать покрытие из оргстекла. Оно будет удерживать инструмент на месте. Данный материал подгоняется под размеры рабочей поверхности.

Первоначально для этого потребуется сделать точные замеры и отрезать по обозначенной линии с помощью ножа. Затем оргстекло ставится на край поверхности и отламывается по борозде излишек. Следующий шаг предусматривает изготовление покрытия для рабочей поверхности с учетом схемы и шаблона циркулярной пилы.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр — 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт — пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

• Серьезный инструмент
• Сборка стационарной конструкции
• Изготовьте другие варианты
• Настольный инструмент

— нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

Применение дрели

Схема применения пилы.

Зачастую изготавливается циркулярная пила из дрели. Для этого потребуется купить:

• доски, размером в 2,5х20х120 см – 2 шт.;
• оргстекло;
• хомуты;
• болты и гайки;
• шурупы;
• изоляционный материал для труб;
• дрель (схема самодельной циркуляционной пилы разработана с учетом модели дрели 4000);
• сверла;
• отвертка;
• нож;
• клей.

Первоначально распиливаются доски. Из данного материала изготавливается поверхность, опора, боковые панели, подпорки и скобки зажима. Для этого необходимо учитывать схему циркулярной пилы. Деревянная панель будет служить рабочей поверхностью стола. На ней делается вырез под дремель. Гвоздем либо отверткой отмечаются места сверления отверстий. Доска фиксируется. Затем выпиливается ранее отмеченная на ней область.

Держатель (электродрели и вала): 1 — ножка (Ст3, полоса 20×5,2 шт.); 2 — заклепка (сталь, d4); 3 — болт М8 с гайкой (2 шт.); 4 — нижняя скоба (СтЗ, полоса 20×5); 5 — верхняя скоба (Ст3, полоса 20×5).

Данная работа осуществляется с помощью шаблона. Изготавливается он так, чтобы дремель с маленькой циркулярной пилой хорошо прилегал по всему периметру выреза. Следующий шаг заключается в сверлении отверстий. Для этого можно использовать сверло на 6 мм. Аналогичным образом поступают с опорной доской. В этом случае не потребуется выпиливать сложнейшие контуры.

Что касается боковых панелей, то они покупаются в нужном размере. При желании домочадцы могут сделать фигурные элементы. Боковая правая панель не нуждается в дополнительных вырезах либо корректировках.

Вырез нужно делать по шаблону. При этом внешняя его поверхность должна находиться снаружи поверхности панели. Затем потребуется обвести контур. Дремелем обрабатывается доска до момента, пока прорезь не примет очертания линии. Идеальная подгонка проводится на следующем этапе.

Полученный вырез будет опоясывать корпус дремеля, фиксируя его в рабочем положении. При использовании данного оборудования иной модели потребуется подогнать вырез под его очертания. Если применяется белое сырье, тогда используется шлифовальный барабан. Применение твердых пород древесины предусматривает использование иных аксессуаров для дремеля.
