Циркулярка для дома своими руками

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Разборка и ее особенности

Операция сама по себе довольно сложная, некоторые мастерские за нее берут деньги независимо от результата ремонта. Каждая пила имеет свое устройство, и точных советов дать нельзя. С этим можно разобраться самостоятельно. А вот что разбирать в первую очередь, рассмотрим подробнее.

Устройство циркулярной пилы с отдельным двигателем.

У всех моделей она находится в ручке, которая при раскручивании расходится на две части.

До конца ее располовинить нельзя, она будет держаться на других деталях, но до кнопки добраться вы уже сможете, однако будет немного неудобно. Несмотря на это, щупами тестера необходимо проверить работоспособность выключателя.

Если он окажется неисправным, ремонт закончен. Однако, чтобы поставить на место новый, пилу придется разобрать полностью. Но если кнопка исправна, делать это тоже придется.

Снимаете диск. Появилась возможность снять защиту, что и делаете. Под ней 4 длинных болта, выкручиваете их. Последовательность и количество деталей могут быть немного другими, но в итоге в руках должен остаться двигатель с редуктором, ручкой и электрическим шнуром. Отсоединяете редуктор, и тут самое время вспомнить, как проявлялась неисправность.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

Станина или основание;
Двигатель – чаще всего это асинхронный электродвигатель;
Ременная передача — шкивы и передаточный ремень;
Рабочий вал циркулярной пилы;
Рабочий стол;
Устройства безопасности;
Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Техника безопасности при работе

Вследствие наличия вращающегося пильного диска и электромотора самодельный станок для распила дерева является инструментом повышенной опасности. Поэтому при работе на нем следует выполнять следующие правила техники безопасности:

работать необходимо в защитных очках, перчатках и спецодежде;
перед началом работ проверить пильный диск на наличие видимых повреждений и дефектов. При их наличии необходимо обязательно заменить диск;
осмотреть распиливаемые заготовки. В них не должны находиться гвозди, шурупы и другие материалы, которые могут повредить или деформировать пильный диск;
при работе с заготовками лучше всего пользоваться специальными толкателями, чтобы обезопасить себя от возможного травмирования;
так как в процессе работы образуется большое количество мелкофракционных опилок, работать необходимо в хорошо проветриваемом помещении и при достаточном освещении;
для замены пильного диска необходимо выключить инструмент и дождаться полной остановки лезвия. Остановка руками не допускается.

Станок для распила древесины является необходимым инструментом в обиходе каждого хозяина. Для нечастого использования в быту нет необходимости покупать дорогостоящие заводские агрегаты. При наличии желания и небольшого количества свободного времени его можно изготовить самостоятельно.

Циркулярка из «болгарки»

Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.

«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.

Циркулярка из болгарки

Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.

Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».

Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
Бруски древесины, размер которых составляет 4*4 см.
Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
Болты разного назначения и маркировки, а также разной длины саморезы.
Клеевой состав, который применяется для столярных работ.
Средства для обработки изделий от ржавчины и влаги.
Кабель.
Наружная розетка.
Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

Толстый карандаш или маркер.
Строительная рулетка, металлическая линейка, уголок.
Электрический лобзик.
Шуруповерт.
Электрическая дрель.
Шлифовальная машинка.
Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

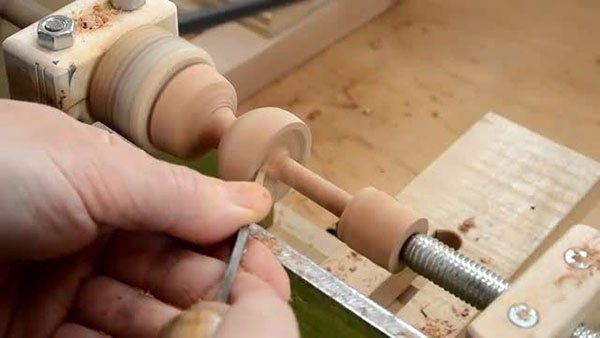

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
Мини – циркулярка может использоваться как отрезной станок при изготовлении рам.
Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.
