Цепной конвейер: принцип действия, устройство, виды, применение

Достоинства и недостатки цепных транспортеров

В ходе продолжительного использования в различных отраслях экономики проявились такие преимущества цепных конвейеров, как:

прочность, позволяющая передавать высокий крутящий момент и обеспечивающая высокую производительность;
доступность различных размеров и мощностей оборудования;
возможность безопасной транспортировки пылящих и вредных для здоровья грузов;
высокая стойкость к физическим и температурным нагрузкам.

Присущ данному виду конвейеров и ряд недостатков:

большой вес и размеры;
высокие шумность и уровень вибрации;
необходимость в регулярном техобслуживании для ремонта или замены изношенных деталей цепного привода.

В целом достоинства компенсируют недостатки, делая цепные транспортеры экономически эффективным и разумным выбором для организации перемещения грузов в самых разных отраслях.

Как мы работаем

Первостепенной задачей группы является детальное изучение потребностей аграрного рынка в сфере механизации послеуборочной обработки. Именно такой подход позволяет добиться наивысшего качества выпускаемых товаров.

Для изготовления зерноперерабатывающего оборудования мы используем самые передовые технологии, обладающие высокими показателями точности и производительности. Что дает ощутимое преимущество в сроках и эффективности реализации проектов. Качественные характеристики нашей продукции делают ее конкурентоспособной не только на российском рынке, но и в Европе, Азии и Ближнем Востоке.

С нашего конвейера к потребителям ежегодно уходит до 1 000 единиц зерноочистительной техники, 400 000 кубометров объектов силосного хранения и 2 000 металлоконструкций и транспортных магистралей.

Производство занимает территорию в 20 000м², а 8 000м² предназначены для складских помещений. Такой объем позволяет хранить нужное количество запчастей, комплектующих и уже готового оборудования. Что, в свою очередь, дает возможность оперативно отгружать необходимые товары и работает на ускорение процесса производства.

Почему выгодно обращаться к нам

Сотрудничество с «Завод ROMAX» гарантирует вам целый ряд преимуществ:

Высокое качество производимой продукции.
Привлекательную стоимость.
Наличие всех необходимых лицензий и сертификатов на изготавливаемую технику.
Полную открытость и надежность.
Своевременную доставку заказов, установку в указанный срок.
Наличие сервисной поддержки.
Обучение ваших сотрудников по эксплуатации нового оборудования.

Собираясь купить цепные конвейеры по выгодной цене, свяжитесь с нашими сотрудниками на официальном сайте компании zavodromax.ru. Мы с готовностью поможем вам сделать выбор, который будет способствовать развитию вашего предприятия.

Устройство цепных транспортеров

Основные узлы, или секции, входящие в конструкцию устройства, следующие:

Приводная. Это рама, на которой закреплены ведущий вал и ведущая шестерня. Здесь же размещен привод- электромотор и редуктор шестеренчатого типа, передающий крутящий момент на ведущий вал.
Натяжная. Это противоположный по отношению к ведущему конец рамы. Ведомый ваз и шестерня закреплены в специальном подпружиненном кронштейне. Его расстояние от ведущего вала регулируется с помощью червячного привода. Чем дальше ведомый вал отодвигается от ведущего — тем выше натяжение цепи.
Промежуточная. Представляет собой секции рамы между приводной и натяжной секциями. При значительной длине конвейера на ней могут устанавливаться пассивные опорные валы с поддерживающими цепь шестернями. Это позволяет избежать провисания цепи. Количество опорных валов определяет во время проведения инженерного расчета и построения чертежа транспортера. В устройствах скребкового типа необходимости в опорных валах нет.
Рабочий орган. Это сама цепь. Ее звенья бывают коваными, сварными или сборными, наподобие велосипедной цепи. На скребковых цепных транспортерах к цепи крепятся перпендикулярные ей щитки, которые, двигаясь в массе продукта, увлекают его за собой.

Для транспортеров, работающих в горячих цехах, применяются специальные марки сталей, электрооборудование, редуктор и подшипники валов также должны быть выбраны в термостойком исполнении.

Груз на цепном конвейере может размещаться как сверху от рабочей ветви, на площадках, контейнерах и т.п., так и снизу- на крюках или магнитных подвесах.

Цепные конвейеры

Цепной конвейер представляет собой вид конвейера, у которого тяговое усилие создается одной или двумя цепями. Цепные конвейеры предназначены для транспортировки тяжелых грузов, грузов с высокой температурой, это является их преимуществом по сравнению с ленточными конвейерами. Однако, это обуславливает и их недостатки: они более дорогие как в изготовлении, так и в обслуживании, требуют регулярной смазки во многих местах, более громоздкие и тяжелые. В качестве разновидности цепного конвейера выделяется ленточный цепной конвейер и конвейер скребковый цепной.

В ленточном цепном конвейере лента выполняет функции грузонесущего органа, а тяговое усилие создается при помощи цепей. Традиционно выделяют две разновидности ленточно-цепных конвейеров: с жестким соединением цепи и ленты и с фрикционным соединением. Во втором случае движение ленты осуществляется за счет силы трения между цепью и лентой. Ленточный цепной конвейер обладает следующими техническими характеристиками: может перемещать насыпные грузы при углах наклона до 30—35°. Минимальный радиус закругления ленточно-цепного конвейера составляет 4-8 м, ширина ленты – 650-1000 мм, производительность 300-500 т/час. К недостаткам ленточно-цепных конвейеров стоит отнести сложность конструкции, невысокую скорость движения цепей и низкую производительность, большие эксплуатационные затраты. По этим показателям ленточные цепные конвейеры проигрывают конвейерам с высокопрочными синтетическими и резинотросовыми лентами.

Скребковый цепной конвейер представляет собой транспортирующее устройство, в котором перемещение насыпных грузов осуществляется при помощи скребков, закрепленных на одной или нескольких цепях, находящихся внутри транспортируемого груза. Кроме вышеперечисленных разновидностей, есть еще ковшовые цепные конвейеры, подвесные, люлечные и некоторые другие, имеющие специализированное использование.

Цена цепного конвейера в основном определяется его длиной и грузоподъемностью, т.к. больший вес транспортируемого груза требует более мощные приводы, которые в общем виде состоят из рамы привода, клиноременной передачи, муфты и двухступенчатого редуктора.

Купить цепной конвейер вы можете в компании АЛЬФА ИНЖИНИРИНГ. Мы предлагаем разработку цепных конвейеров любой сложности и производительности под ваши производственные задачи.

Цепной конвейер – эксплуатация и применение

Определим некоторые преимущества работы цепного конвейера. К ним можно отнести во-первых то, что на данных конвейерах возможна настройка размеренного движения перевозимого груза, предотвращающего его падение или съезжание с ленты конвейера. Следующим немаловажным положительным аспектом является то, что данные виды конвейеров оснащаются специальными устройствами, как то: антискользящие накладки, бортики и специальные ограничители.

Отрадно еще и то, что устройство данных агрегатов позволяет проводить настройку, которая задает маршрут и количество перевозимого груза. К тому же данный вид конвейеров является достаточно эргономичным, что позволяет содержать его в довольно стесненных условиях или помещениях небольшой площадью. Изготовлен конвейер из экологичных материалов, таких как алюминий и нержавеющая сталь, таким образом люди, обслуживающие данную технику, не получают никакого вредоносного воздействия. Следует отметить так же, что конструкция цепного конвейера позволяет перемещать грузы, габариты которого превосходят сам транспортер.

Таким образом, становится ясно, что для достижения наиболее качественных результатов, которые при этом не будут достигаться посредством тяжелого труда, применение и использование в производстве цепных конвейеров, является необходимым и рациональным решением.

Конструктивные особенности

Мотор-редуктор обеспечивает необходимый крутящий момент, позволяющий привести ленту в движение. Современные модели оснащают цилиндрическими, планетарными и червячными мотор-редукторами, а также барабанами, муфтами, рамками, двигателями. Рассмотрим чуть подробнее каждый элемент.

Барабан

Небольшой барабан, внутри которого находится электрический мотор, клеммная коробка и редукторы. Он защищает внутренние детали от влаги, пыли, химикатов, грязи, масел, а мотор изолирует так, чтобы тот не испачкал движущиеся по ленте грузы. Конструкция обеспечивает высокий коэффициент полезного действия, снижая до минимума теплопотери. Низкая шумность позволяет устанавливать устройство внутри помещений, где работают люди.

Изготавливаются в нескольких исполнениях: стандартном, с защитой от влаги, взрывов.

Редуктор

Устанавливается на выходной вал транспортного механизма. Чаще всего используется для ленточных, пластинчатых машин. Отлично подходит для переносных транспортеров, так как обладает небольшим весом. Может быть как цилиндрическим, так и коническим, червячным.

Двигатель

Подбирается исходя из следующих особенностей работы оборудования:

нет необходимости регулировать скорость;
транспортер чаще всего установлен в пыльном помещении с повышенной влажностью;
требуется высокий момент при запуске.

В большей степени этим критериям соответствуют асинхронные модели.

Муфта

Конструкция содержит несколько различных муфт. Обгонную муфту для предотвращения обратного или самопроизвольного движения ленты, зубчатую для компенсации смещений, втулочно-пальцевую для соосного соединения валов.

Назначение привода конвейера

Конвейеры используются для транспортировки отдельных объектов и материалов. Например, для перемещение деталей, которые сотрудники собирают в единое изделие. На складах ленты применяют для перемещения грузов. Независимо от сферы использования, лента конвейера запускается при помощи привода.

Назначение – запуск, а затем поддержание движения полотна транспортера при заданной скорости.

Виды привода конвейера

По количеству барабанов/двигателей:

одно-;
двух-;
многобарабанные/многодвигательные.

Для решения несложных задач, используют однобарабанные с одним мотором. А вот для длинных полотен с большой нагрузкой или для перемещения тяжелых грузов, необходимо использовать многобарабанные, оснащенные несколькими двигателями. Длинное полотно с тяжелым грузом на нем создает достаточно сильное сопротивление, мешающие перемещению. Преодолеть такое сопротивление при помощи однобарабанного устройства просто невозможно.

Существует еще два типа по способу передачи тягового усилия:

передающие усилие при помощи зацепления;
фрикционные.

Фрикционные подразделяются еще на четыре группы:

одно-;
двух;
трехбарабанные;
промежуточные.

Приводы, передающие усилие через зацепление

Бывают двух видов:

угловые;
прямолинейные.

Первые предназначены для установки на повороте полотна под 90 либо 180 градусов. Вторые используются на прямых отрезках ленты. К достоинствам прямолинейных относят меньший диаметр приводной звездочки, меньший крутящий момент, малые габариты, возможность монтажа на любом горизонтальном отрезке ленты конвейера. К недостаткам: техническую сложность устройства, немалую стоимость.

Чтобы компенсировать недостатки, а также получить максимальный КПД, обычно используют несколько приводов на различных участках. Что позволяет снизить тяговое натяжение полотна, а также увеличить его длину. Для оптимального результата на поворотах устанавливают угловые приводы. Определить, сколько всего потребуется оборудования для эффективной работы конвейера можно только после технико-экономического расчета.

Инженеры компании Техногрупп помогут вам подобрать оптимальное количество приводов, выбрать подходящие под ваш бизнес модели. Позвоните или оставьте заявку на сайте, чтобы обсудить подробности!

Возникли вопросы?

4.4. Привод ленточных конвейеров

Привод ленточного конвейера (рис. 4.7) состоит из электродвигателя 1, редуктора 3, приводного барабана 5 и муфт 2, 4. Конвейерная лента приводится в движение посредством трения между лентой и приводным барабаном. Для увеличения угла обхвата барабана лентой применяется специальный отклоняющий барабан. Привод устанавливается на раме.

Рис. 4.7. Схема привода ленточного конвейера: 1 – двигатель; 2,4 – муфты; 3 – редуктор; 5 – приводной барабан

Приводной и натяжной барабаны обычно устанавливаются на противоположных концах ленточного конвейера, а в местах изменения направления размещаются отклоняющие барабаны (см. рис. 4.1).

По числу приводных барабанов различаются приводы одно-, двух- и многобарабанные (рис. 4.8); по числу двигателей – одно-, двух- и многодвигательные (рис. 4.9). Наиболее простым и распространенным является однобарабанный привод с одним или двумя двигателями. Однако в тяжело нагруженных конвейерах большой длины силы сопротивления движению ленты достигают значительных величин и для их преодоления необходимо создавать очень большое натяжение тягового элемента (ленты). Это приводит к существенному увеличению массы и стоимости ленты, привода и других элементов конвейера. Поэтому применение однобарабанного привода в этом случае становится экономически невыгодным, а иногда и невозможным.

Рис. 4.8. Схемы конвейеров с различными видами приводов: а – однобарабанным; б – двухбарабанным; в – трехбарабанным

Рис. 4.9. Схемы расположения приводов конвейеров: а – однодвигательного; б – двухдвигательного; в, г – трехдвигательного; д – многодвигательного с прямолинейными промежуточными приводами; П – привод; Д – двигатель

Одним из вариантов решения этой проблемы является разделение длинного конвейера на несколько коротких конвейеров, расположенных последовательно. Однако при этом возникает необходимость передачи груза с одного конвейера на другой, что требует установки дополнительных разгрузочных, загрузочных и очистительных устройств, а в ряде случаев и недопустимо. Наиболее целесообразным решением считается применение многобарабанного привода, т.е. установка по длине конвейера нескольких согласованно работающих приводных устройств с индивидуальными электродвигателями (рис. 4.9, д). В этом случае вся трасса конвейера разбивается на отдельные участки по числу установленных приводных устройств, и каждый привод воспринимает нагрузку только от «своего» участка трассы. Такая система значительно снижает натяжение ленты.

Барабаны изготавливают сварными из стали Ст3 или литыми из серого чугуна (рис. 4.10). Для улучшения условий сцепления ленты с приводным барабаном его футеруют (облицовывают) резиной или другим фрикционным материалом (см. рис. 4.10, в).

Рис. 4.10. Барабаны для конвейеров с резинотканевой лентой: а – приводной; б – хвостовой и отклоняющий; в – футерованный резиной; г – вариант крепления облицовки к барабану

При выборе диаметра барабана следует учитывать два взаимоисключающих требования. С одной стороны, желательно иметь барабан минимального диаметра с целью снижения габаритов и массы конвейера; с другой стороны, с уменьшением диаметра барабана ухудшаются условия работы ленты – в ней растут напряжения изгиба.

Диаметр приводного барабана D_бп (мм) определяют, исходя из условия обеспечения достаточной долговечности резинотканевой конвейерной ленты, в зависимости от прочности ткани σ_р и числа прокладок z:

где K_D – коэффициент диаметра барабана, принимается в зависимости от прочности ткани σ_р:

Источник

Цепные конвейеры

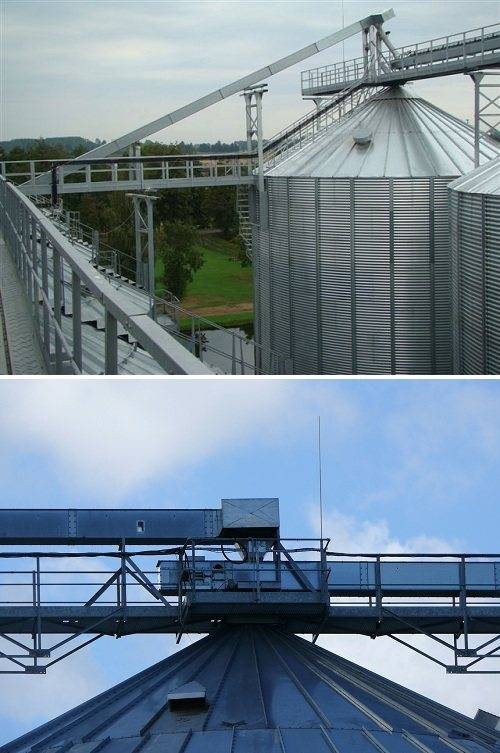

Для горизонтального перемещения зерновой массы или под углом, не превышающим 10 градусов используются цепные конвейеры. Цепные конвейеры могут изготавливаться с одной или двумя цепями, со скребками, погруженными в перемещаемый зерновой материал.
