Основные правила и критерии изготовления
Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.
Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:
- Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
- Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
- Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
- Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
- Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
- Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.
Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.
Читать также: Бур для перфоратора характеристики
Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.
Преимущества и принцип работы
Главным плюсом навесного снегоочистительного оборудования является быстрая уборка снега. Основная нагрузка припадает мотоблоку, а не человеку. За короткое время приспособление дает возможность очистить от заносов большую площадь или длинный участок дороги.
Если рассматривать собранный своими руками самодельный отвал для мотоблока, то еще одним преимуществом является экономия средств. Навесное оборудование заводского изготовления дорого стоит. Самодельный отвал обойдется дешевле, даже если металл для его сборки придется покупать.
Если в наличии имеется листовой металл, обрезки труб или профиля, изготовление снегоуборочного оборудования обойдется бесплатно
Принцип работы навесного оборудования прост. Отвал подсоединяют к прицепному устройству мотоблока. Узел может отличаться в зависимости от марки агрегата. Выбирают позицию угла поворота лопаты. Оператор запускает двигатель мотоблока, начинает движение. По мере залипания мокрого снега периодически осуществляют очистку ковша, чтобы снизить нагрузку на мотор. Так как для большинства мотоблоков оптимальная ширина лопаты 1 м, то за один проход будет расчищена полоса соответствующего размера. Если ковш установлен под углом, то параметр будет незначительно меньший.
Удобная самодельная сеялка к мотоблоку
Условно сеялки к мотоблокам подразделяются по числу одновременно засеиваемых рядов – от 1 до 5, выделяют также сеялки овощные и сеялки точного высева. Сеялки овощные применяются для пунктирного посева овощей: моркови, лука, свеклы. Аппарат для подачи семян приводится от опорно-приводных колес секций. Кроме того частота вращения аппарата регулируется сменными звездочками.
Сеялки овощные точного высева имеют щеточное высевающее устройство. В таком устройстве вращающаяся щетка ворошит слой семян в бункере, чтобы они высыпались в отверстие, расположенное в его задней стенке. Отверстие закрывается поворотным диском, имеющим отверстия различного диаметра. Поворотом диска можно изменять размер отверстий и таким образом менять норму высева семян.
Самодельная сеялка к мотоблоку обычно соединяется с мотоблоком при помощи универсальной сцепки, благодаря которой можно комплектовать мотоблок двухрядными и четырехрядными сеялками.
Процесс изготовления
Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.
После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.
Необходимые комплектующие
Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.
Для сборки самодельного мотоблока понадобятся:
- чертежи;
- сварочный аппарат;
- набор инструментов;
- стальные трубы;
- колеса от автомобиля или листовой металл;
- донор (мотоцикл или бензопила).
В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.
Изготовление рамы
Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.
Общие принципы и порядок действий при изготовлении несущей конструкции таковы:
Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
- К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
- К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
- С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.
Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.
Создание силовой части
Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.
Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.
Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.
Навесное оборудование
Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.
Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.
Для адаптера понадобится:
- стальной лист;
- сиденье;
- пара колес;
- труба;
- сцепка;
- инструменты и сварочный аппарат.
На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.
Как сделать отвал для мотоблока своими руками
Сборка такого навесного оборудования, как отвал для уборки снега, — задача достаточно простая. Тем не менее, в процессе изготовления следует придерживаться нескольких несложных правил.
При выборе или составлении чертежа устройства важно сопоставлять нагрузку на него с мощностью имеющегося мотоблока. Использование оборудования, в конструкцию которого закладывается слишком большая производительность, может привести к перегрузке агрегата и преждевременному износу его механизмов, что ведет к его поломке
Устройство, сборка которого предстоит, должно отвечать ряду важных критериев:
- Долговечность. Прочность ножа и ковша должны быть достаточно высоки, чтобы оборудование служило бесперебойно как минимум 5 лет. Все узлы и составляющие необходимо собирать из таких материалов и с использованием таких соединений, чтобы они могли выдержать максимальную нагрузку.
- Габариты. Существуют стандартные промышленные размеры, которые в случае изготовления своими руками могут варьироваться. Тем не менее, чересчур выходить за стандартные рамки не следует: ширину отвала имеет смысл делать от 80 до 130 см, а высоту — 30-50 см.
- Желательно предусмотреть подъемный механизм, который несложно реализовать при помощи рычагов или гидравлики. Благодаря этому можно будет не только чистить снег и убирать мусор, но и вывозить с участка.
- Наличие поворотного шарнира. При наличии возможности наклона ножей вверх-вниз и вправо-влево уборка снега получается более качественной.
- Амортизационная полоса из резины по низу ковша. Эта деталь нужна, чтобы защитить агрегат от ударов, лопату – от поломок и деформаций, а дорожное покрытие – от повреждений.
- Удобство быстрого монтажа/демонтажа навески на мотоблок.
Перед началом изготовления, прежде всего, стоит определиться с размерами. Стандартно снегоуборочная лопата имеет ширину 100 см при толщине металла в 2-3 мм. Материал для изготовления следует выбирать высококачественный.
Первым делом нужно собрать необходимый комплект инструментов и материалов. Вам потребуется:
- сварочный аппарат;
- болгарка с дисками;
- дрель со сверлами по металлу;
- гаечные ключи;
- плоскогубцы;
- стальная бочка объемом 200 л или пустой газовый баллон;
- толстый стальной лист небольшого размера;
- отрезок квадратной трубы длиной 1 м и сечением 40×40 мм;
- полоса железа – 850×100×3 мм;
- лист толстой резины высокой прочности;
- болты (М12, М10, М8), шайбы, гайки.
Помимо этого, нужно позаботиться о чертежах — найти желаемую конструкцию в интернете или начертить самостоятельно с учетом собственных пожеланий и условий работы агрегата.
Для изготовления ковша оптимальным материалом является металлическая 200-литровая бочка, поскольку эта емкость изначально обладает нужным изгибом. Если такую емкость найти не удалось, подойдет листовая сталь нужной толщины, но ее придется нагревать и выгибать под правильный радиус. При наличии бочки первым шагом нужно срезать болгаркой дно и крышку, чтобы получилась широкая труба. Далее ее нужно рассечь сверху вниз на три равных части. Две из них свариваются по периметру, а оставшаяся третья распускается болгаркой на несколько полос, назначением которых будет обеспечение конструкции нужной жесткости. Две полосы присоединяются к нижнему и верхнему краям отвала, а остальные распределяются по нему для усиления.
Для того чтобы обеспечить лопате дополнительную эффективность, по ее низу фиксируется нож. Он изготавливается из металлической полосы. В заготовке высверливается 3 отверстия диаметром 5-6 мм, расположенные друг от друга на расстоянии 100-120 мм. К ним фиксируется резиновая прокладка, а сам нож крепится к ковшу болтами.
Это интересно: окучник дисковый для мотоблока Салют.
Изготовив лопату, переходите к сборке крепления. Эта деталь изготавливается из трубы и посредством сварки прикрепляется к центру отвала. Далее закрепляется полукруг из толстого листового металла, в котором выполняется несколько отверстий для фиксации угла поворота ковша.
После этого из отрезка трубы изготавливается держатель Г-образной формы, который фиксируется короткой стороной в полукруге, а длинной закрепляется в раме мотоблока. Высота отвала регулируется при помощи двух болтов, фиксируемых в дополнительной детали, также выполненной из трубы — она надевается на держатель.
Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
Как сделать картофелесажалку
Посадка картофеля на нескольких больших огородах занимает много времени и сил. Посадка может быть упрощена, если использовать картофелесажалку, которую можно сделать своими руками, а затем прикрепить к мотоблоку.
Лучше всего будет использовать мотоблок с небольшой мощностью. Сажалка для картофеля будет сама прокладывать посадочную борозду, забрасывать в лунки картофель и засыпать их землёй.
Потребуются следующие детали для сборки этого устройства:
- звёздочки (зубьев на шестерёнке должно быть 32: и на ведущей, и на ведомой)
- цепь
- швеллера восьмого размера.
На каркасе устанавливается бункер для картофеля. На нём должно поместиться до 20 кг картофеля. В бункер ставится лифт, на котором устанавливаются чаши размером 8 см. Также существует ещё одна схема, но она сложнее по конструкции и интереснее в плане сборки. Основная задача устройства – посадить картофель на одинаковом расстоянии и на равной глубине.
Это самодельное оборудования для мотоблока используется на обработанной заранее почве. В таком случае картофель сажается равномерно, а результат отразится на урожае картофеля.
Такой агрегат используется как на небольшом огороде, так и на большом поле.
Важно! Картофелесажалка подойдет не только для картофеля, но и для других овощей. Для создания такого оборудования потребуются чертежи на бумаге
Для основы берётся рама, и к ней крепятся все узлы. Рама сваривается из швеллеров и стальных полосок
Для создания такого оборудования потребуются чертежи на бумаге. Для основы берётся рама, и к ней крепятся все узлы. Рама сваривается из швеллеров и стальных полосок.
Арка приваривается к передней части лонжеронов, и приваривается вилка для центральной тяги. Крепежи используются для нижней тяги. Пластинки крепятся в качестве опоры сбоку от рамы.
Стальные полоски усиливают раму. Для бункера понадобится фанера толщиной в 1,5 см. Из неё вырезают детали, которые скрепляют уголками. После этого бункер красят и покрывают изнутри резиной. Это предотвращает повреждение картошки при посадке.
Полученную раму скрепляют с рыхлителем и колёсной осью. Когда работа будет выполнена, нужно заварить штифты. Стальными зажимами крепится колёсная ось.
Для колёс используются стальные листы. Форма колёс должна быть цилиндрической, чтобы меньше сминать почву. Также на колёсах должно быть по две ступицы, а на них по одному подшипнику. На них насаживаются шипы, чтобы подшипники не загрязнялись.
Чтобы не заниматься изготовлением колёс, можно купить колёса от другой сельскохозяйственной машины. Для держателя рыхлителя используют квадратную штангу. Из листовой стали на концы штанги приваривают обоймы, внутрь монтируют стойки лап культиватора.
Стальная или чугунная труба будет применяться в виде сеялки картофелесажалки. Её толщина должна быть не менее 10 см в диаметре. Внизу трубы приваривается устройство, которое будет делать борозды.
После регулировки бороздореза нужно крепко стянуть стремянки.
Такое устройство имеет большой вес, поэтому перед монтажом оборудования на мотоблок нужно ставить противовес. Это поможет агрегату не переворачиваться от картофелесажалки.
Картофелесажалкой нужно управлять в четыре руки. Один человек садится за мотоблок, другой за картофелесажалку. В бункер засыпают картофель. Мотоблок должен двигаться со скоростью 1 км/ч, чтобы между кустами посаженной картошки было оптимальное расстояние.
Засыпать посаженый картофель самостоятельно не понадобится. Сделанные засыпные диски будут делать это за вас.
После посадки картофеля на поле остаются следы. Убрать их можно с помощью лап, они устанавливаются на культиваторе.
Знаете ли вы? Первые прототипы мотоблока были созданы еще в XX веке.
Картофелесажалка выглядит примерно так:
Самодельные отвалы
Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.
Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.
Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.
В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:
- исполнительный (рабочий) орган;
- механизм поворота;
- кронштейн крепления.
Углы поворота:
Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.
Отвал из баллона
Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:
С баллона стравить избыточное давление, если таковое было.
- Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
- Разрезать получившуюся трубу вдоль на две половины
- При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
- Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
- Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
- Установка производится посредством толстого пальца.
Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.
Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
Отвал из листовой стали
Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.
Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).
3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.
Как видно, для проведения работ понадобятся:
рабочий материал;
- болгарка с дисками;
- электродрель со сверлами;
- болты с гайками;
- сварочный аппарат с электродами;
- гаечные ключи;
- круглая или профильная труба.
Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.
Разновидности оборудования
Существует несколько разновидностей подобного оборудования, что позволяет каждому потребителю подобрать подходящий для себя вариант. Модели разделяются на самодельные и покупные. Первые значительно дешевле, подходят для всех мотоблоков, однако значительно уступают своим аналогам по сроку службы.
Отвал для подобной техники может быть изготовлен из различных элементов, среди которых целесообразно упомянуть:
- металлическую бочку;
- листовую сталь;
- газовый баллон.
Необходимо отметить, что данное приспособление считается многофункциональным, поскольку может использоваться для выравнивания и срезания небольшого количества грунта.
Заводские модели
Любая фирма, которая занимается изготовлением мотоблоков, может также предложить ряд снегоотвалов. В продаже есть популярные модели таких производителей, как Кентавр, Нева, Зирка и т. п. Единственное большое преимущество заводской конструкции перед самодельной в том, что они сделаны из высококачественной стали и их сложнее повредить. Тем более, такие модели служат дольше самодельных. Но, с другой стороны, и стоят они немало.
Вариантов заводских отвалов есть очень много, поэтому следует проверить перед покупкой, подойдёт ли эта модель для имеющегося мотоблока. На заводе снегоотвалы не укомплектовывают пружинными механизмами в связи с низкой скоростью движения. Если скорость мотоблока маленькая, то защитные механизмы для соприкосновения с землёй теряют свой смысл. Тем более, в заводских моделях отсутствуют механизмы подъёма и поворота агрегата. В связи с этим цена на заводскую конструкцию снижается.
Для более высокой производительности рекомендуется обычные резиновые колёса заменить на заводские или самодельные грунтозацепы. Это ускорит процесс работы.
Цены на снегоочистители могу быть разные. В основном стоимость таких варьируется от 4 тыс. до 6 тыс. рублей.
От трактора до катера
Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.
Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.
Мини-трактор. Чаще всего умельцы конструируют всевозможные мини-трактора. В данном случае следует учитывать смещение центра тяжести техники, так как двигатель устанавливается в задней части. Поэтому следует позаботиться о расширении колесной базы задней оси.
В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние оси, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно изготовить и самому, используя подходящие детали от старых авто.
При использовании более мощных покрышек, такой трактор легко превращается в вездеход.
Лодочный мотор. Двигатель от мотоблока также может стать идеальной заменой обычному лодочному мотору. Для этого на корпусе лодки следует сделать необходимое крепление, а стандартную фрезу двигателя заменить на лопасти. В умелых руках мотоблок также может стать основой для создания небольшого автомобиля по типу багги. Правда, на нем не получится передвигаться в городских условиях — это связано с официальной регистрацией транспортного средства в госавтоинспекции. Но он может стать отличным подспорьем в сельской местности для поездок на рыбалку или охоту, за грибами. Также такой «внедорожник» идеально подойдет для осваивания навыков вождения для новичков.
Чаще всего в качестве ходовой части для такой самоделки используют передний мост от «инвалидки», задний — ведущий, может быть установлен от стареньких «Жигулей» или же от мотороллера «Муравей». Кстати, от этого будет зависеть размер используемых колес. Форма рамы и дизайн кузова изготавливаются исходя из условий эксплуатации данной техники. Но не стоит упускать такой момент, как необходимость установки ремней безопасности и дуг на крыше.
Самодельные отвалы
Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.
Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.
Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.
В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:
- исполнительный (рабочий) орган;
- механизм поворота;
- кронштейн крепления.
Углы поворота:
- вправо на 30°;
- влево на 30°;
- прямо.
Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.
Отвал из баллона
Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:
- С баллона стравить избыточное давление, если таковое было.
- Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
- Разрезать получившуюся трубу вдоль на две половины
- При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
- Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
- Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
- Установка производится посредством толстого пальца.
Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.
Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
Отвал из листовой стали
Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.
Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.
Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).
3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.
Как видно, для проведения работ понадобятся:
- рабочий материал;
- болгарка с дисками;
- электродрель со сверлами;
- болты с гайками;
- сварочный аппарат с электродами;
- гаечные ключи;
- круглая или профильная труба.
Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.
Заключение
Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.
Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.
как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.
Оборотный плуг
Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.
Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.
Отвал-лопата

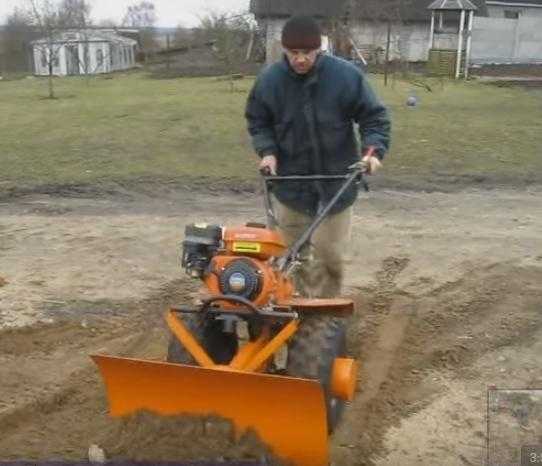

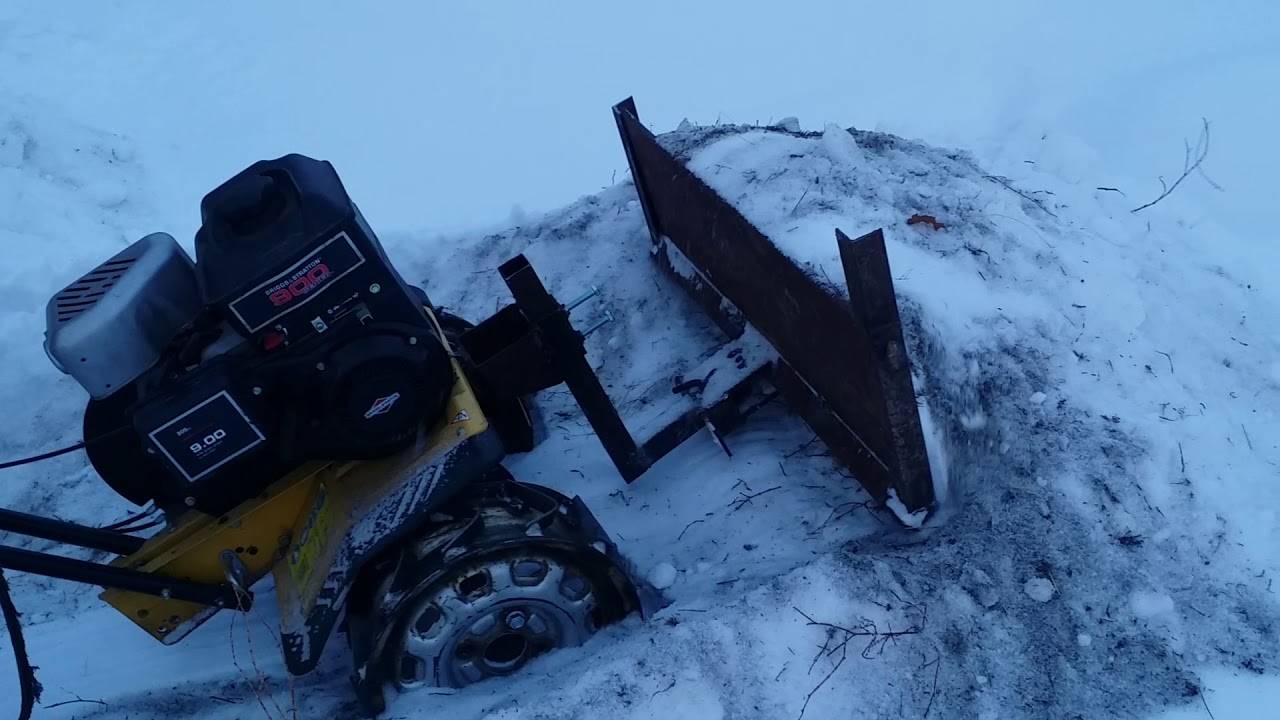

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.
Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.
Картофелесажалка
Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.
Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.
Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.
Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.
Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.
Дисковый окучник
Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.
Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
