Проточный водонагреватель
Проточный бойлер отопления воды нет емкости, предназначенной для большого ее объема. Он устроен так, что потребляемая вода нагревается моментально. В быту применяют два вида:
- Электрический — производство происходит в компактном корпусе, крепление настенное. Нагрев воды происходит во время ее прохождения через электрический нагреватель.
- Газовый — внутри теплообменника происходит протекание воды. Под ним горит газовая горелка, которая нагревает жидкость.
Проточный электрический водонагреватель, предназначенный для отопления, обладает таким устройством:
- Корпус — материалом служит металл или пластик, снаружи покрыт специальным покрытием для защиты и декора.
- Трубка для теплообмена — расположена внутри корпуса, чаще всего обладает спиралевидной формой.
- Нагревательная деталь — находится в теплообменной трубке или же в металлическом отдельном стакане.
- Измеритель протока — происходит реакция на закрытие/открытие на смесителе крана.
- Электромагнитный пускатель — выполняет управление магнитного пускателя, представляет собой мощный электронагреватель.
- Термостат — включает/выключает агрегат, регулирует подачу горячей воды исходя из мощности напора.
- Тепловой предохранитель — необходим для аварийного отключения прибора.
| Плюсы | Минусы |
| Небольшой вес, компактные параметры | Из-за сложного изготовления цена на них довольно-таки высокая |
| Возможно эксплуатировать сразу, как только включился, так как вода нагревается быстро | Высокое потребление электричества |
| Подключение и монтаж можно выполнить самостоятельно за полтора часа | Для подключения возникает необходимость прокладывать отдельно еще один сетевой кабель |
| Все детали, находящиеся внутри, изготовлены из металла, не подвластного коррозии |
Накопительный котел электрического типа
В быту чаще всего используют накопительные котлы электрического типа. Внешне они имеют отличия, но само устройство одинаковое:
- Корпус — изготовлен из стали, имеющей толщину 0,8 миллиметров. Сверху наносится покрытие из полиэфирной эмали, служащее не только декором, но и защитой.
- Бак — находиться внутри корпуса, производится из стали толщиной 1,2 миллиметра, снаружи покрыт защитой от коррозии. Он имеет три вида. Первый — термоупрочненное покрытие, используется в недорогих моделях. Считается не особо прочным: эмаль может потрескаться и рассыпаться от резкого перепада температурного режима. Второй — стеклокерамика, наносится при высокой температуре, очень прочная. Третий — титановое напыление, самое долговечное и прочное, применяется на дорогих моделях.
- Теплоизоляция — минимальная толщина 20 миллиметров, максимальная — 40. Имеет вид прослойки между баком и наружным корпусом.
- Магниевый анод — предназначен для защиты от ржавчины. Монтаж происходит возле ТЭНа, предохраняет бак и нагревательную деталь от электромеханической коррозии.
- ТЭН — находиться в нижней части бака.
- Термометр — цифровой или механический. Находиться снаружи корпуса, предназначен для контроля воды.
- Термостат — автоматически включает/отключает нагревательный элемент. Регулировка ручная или электронная.
- Индикаторный светодиод — подключен к термостату, дает знать, когда ТЭН включен или выключен.
- Водяные патрубки — изготовлены из металла, снаружи заканчиваются резьбой, подключаются к водопроводу.
- Установочный кронштейн — используется для крепления агрегата на стену.
| Плюсы | Минусы |
| Большой ассортимент | Установка выполняется только на прочную стену из-за большого веса аппаратов |
| Монтаж простой, легкий, выполняется за пару часов | Максимальный срок эксплуатации девять лет, так как устойчивость к коррозии понижена |
| Замена детали происходит максимум за полтора часа | За счет утеплителя параметры довольно габаритные |
| Низкое потребление электричества | Долго нагревается (от получаса до девяти часов) |
| Появляется толстый слой накипи |
Разновидности аппаратов
Все бойлеры подразделяются на 2 основных вида:
- Проточный тип. В таком аппарате имеется лишь небольшая емкость, а вода нагревается «на проход». Это обеспечивается комплектацией бойлеров нагревателями повышенной мощности. Данный тип можно использовать для обогрева небольших помещений, но потребуется большой расход электроэнергии и работа нагревателя в непрерывном режиме.
- Накопительный тип. Он является самым подходящим для отопительной системы, т.к. содержит бак, в котором вода нагревается. Этот бойлер имеет определенную инертность, т.е. обогрев помещения начнется только при нагреве всего объема бака, на что потребуется определенное время. В последующем, за счет создания резерва теплоносителя, можно периодически отключать подачу электроэнергии, что снижает ее расход.
Когда речь идет о бойлерах, обычно подразумеваются электрические аппараты, содержащие ТЭНы. Однако существует и еще один вариант, когда нагрев воды обеспечивается газом — газовые бойлеры. Они используются реже, но вполне подходят при наличии централизованного газоснабжения. В данном случае можно использовать и проточную конструкцию аппарата.
Имейте в виду, что применение газовых бойлеров для отопления дома требует получения специального разрешения от соответствующих служб и установки счетчика расхода газа. При использовании электрических бытовых приборов разрешения не требуется.
Материалы и инструменты
- Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
- Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.
Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос
Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.
Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.
Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.
- Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
- Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
- Стандартный сантехнический набор герметиков, уплотнителей, прокладок.
- газовый ключ;
- гаечные ключи различных диаметров;
- ключ разводной;
- строительный уровень;
- перфоратор, отвёртки, шуруповёрт;
- минимальный набор электрика: нож, кусачки, изолента, тестер фазы.
Процесс монтажа: как подключить

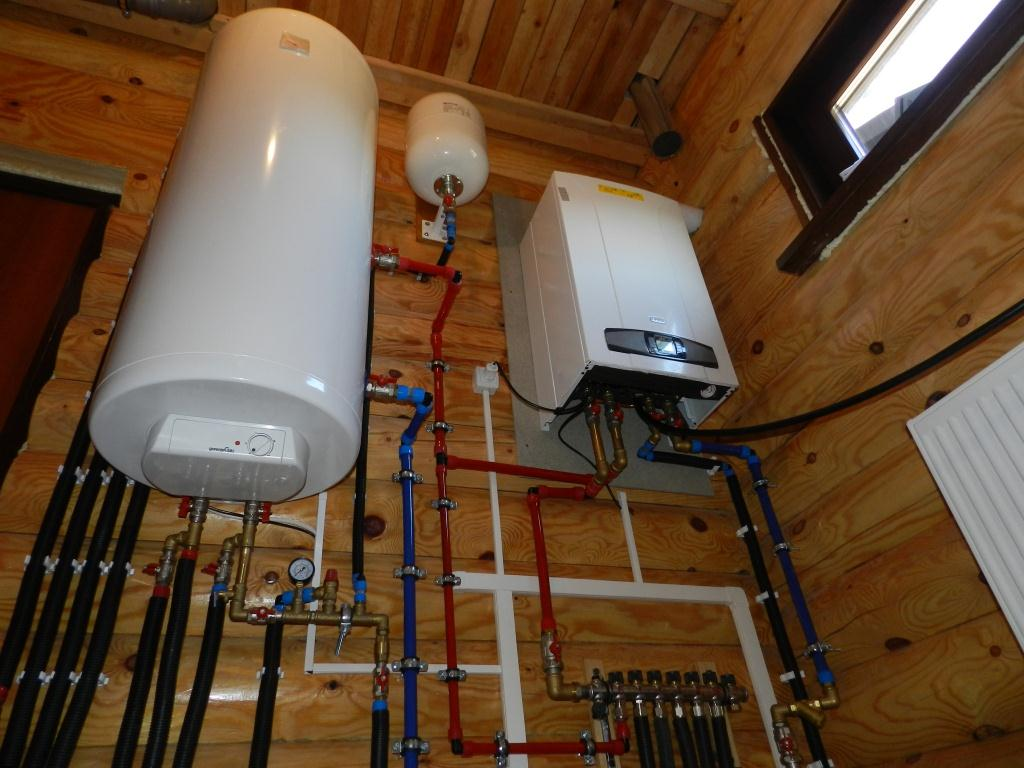

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.
Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.
- Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
- Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
- Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
- Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
- Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
- Подключите электронику, датчики, насосы согласно инструкции.
Запуск и проверка
После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.
Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.
Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.
Правильное использование и обслуживание
Чтобы бойлер прослужил много лет и не составлял проблем при эксплуатации, нужно правильно его использовать и ухаживать за самим устройством. Также регулярно следует проверять целостность механизма. Необходимо проделывать все то, что осуществляется для проверки работоспособности любого отопительного котла. Воду нужно фильтровать, прежде чем перенаправить ее в водонагревательный бак. Это обезопасит трубы от дальнейшей накипи и коррозии.
Следуя несложным правилам, можно поддерживать нормальную эксплуатацию устройства еще очень долгое время. Должны быть соблюдены следующие процедуры:
- проверка работоспособности и целостности конструкции раз в 30 дней;
- контролировать герметичность соединений. Иногда после каждого осенне-зимнего сезона, когда водонагреватель работает без остановки, некоторые части устройства начинают изнашиваться и приходить в негодность. Поэтому рекомендуется по окончании отопительного сезона менять прокладки между соединениями в трубах, это обеспечит боле надежное отопление во всем помещении;
- постоянно следить за поддержанием одного уровня температуры в процессе нагревания воды бойлером. Фактические показатели не должны отличаться от расчетных более чем на 20%, иначе это будет свидетельствовать о неисправности устройства;
- регулярно чистить водонагреватель и его составные части от накипи и других внешних реакций, вызывающих изношенность системы;
- подключить стабилизатор к бойлеру, чтобы отопление подавалось без перебоев.
Кроме того, каждый раз водонагреватель необходимо очищать. Для этого стоит разбирать устройство и чистить каждый элемент по отдельности
Особое внимание следует уделить змеевику, так как на нем скапливается больше всего грязи и накипи. При правильно эксплуатации устройство прослужит еще очень долгое время и обеспечит постоянное теплоснабжение во всем доме
Где и почем купить электробойлер в Вашем городе
Накопительный электрический водонагреватель Thermex Ultra Slim IU
Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.
Принцип работы бойлера послойного нагрева ГВС
| Схема ГВС с бойлером послойного нагрева и проточным водонагревателем |
В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.
Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.
Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.
Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева
Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.
Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.
Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.
Схема работы накопительного бойлера послойного нагрева с двухконтурным котломПринципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу
На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.
Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.
Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.
Что собой представляет устройство
Бойлер для отопления частного дома представляет собой герметичную конструкцию, внутри которой, в отличие от бойлера косвенного нагрева, расположен специальный нагревательный элемент. Схема работы проста — для подключения к системе водопровода используют два парубка. Чтобы производить нагрев всего жилища данное устройство должно быть высокомощным. На каждые десять квадратных метров надобно один киловатт. Чем больше площадь, тем большая мощность требуется. Например, для гаража подойдет бойлерное отопление с устройством
Накопительный бак может стать хорошей альтернативой классическому аппарату. Единственное отличие — внутренний трубопровод, подключаемый к отопительной системе. Правильно организованное отопление через водонагреватель предполагает выполнение данным устройством функции тепловой батареи. Вода, находящаяся внутри, получает энергию через змеевик, расположенный внутри, подключение которого выполнено к системе отопления. При отключении котла процесс начнет происходить в обратном порядке: температура начнет повышаться от воды в бойлере.
Особенности бойлера
Если какой-либо человек желает установить в своем частном доме отопление, функционирующее при помощи бойлера, то он должен знать, какая конструкция у этого прибора, каковы ее особенности.
Главная деталь этого аппарата — это накопительный бак. Именно в нем нагревается теплоноситель отопления, т.е. вода. Для улучшения производительности системы с наиболее подходящим режимом температуры, следует приобретать накопительный бак с большим объемом.
В самом баке установлен ТЭН для отопления, который нагреет воду до той температуры, которая нужна. Контролирует это устройство автоматика. Когда вода достигнет определенного температурного порога, автомат отключит ТЭН. В настоящее время накопительные баки размещают в корпусе, служащем дополнительной защитой. Для обеспечения теплоизоляции при производстве баков укладывают материал между стенками бака и корпуса. Поэтому тепло не будет выходить наружу.
Конструкция бойлера
Плюсы и минусы отопления на базе бойлера
Отопление, получаемое от водонагревательного бака, имеет свои преимущества и недостатки.
| Плюсы | Минусы |
| Для установки нет надобности в специальных инструментах, навыках или инженерном образовании | Процесс установки, в плане трудовых ресурсов, довольно-таки затратный |
| Бойлеры значительно дешевле, чем отопительные котлы | Агрегат постоянно находится в рабочем режиме |
| Благодаря теплоизоляционному слою водонагреватели тратят меньше производного тепла, чем обогреватели | Поставка воды должна быть постоянной, из-за чего может случиться коррозия раньше времени |
| Возможно применить настенный или потолочный тип крепления, поэтому занимают мало места | Нет нужной мощности для обогрева большой площади |
| Количество расходуемых ресурсов мизерное, потребление электрической энергии минимальное | |
| Предоставляется возможность самостоятельно регулировать температуру |
Инертность нагрева
Скорость повышения температуры воды в трубах для электрических котлов достаточно высокая. Среднее время нагрева с 25 град до 60 составляет 15-20 мин в зависимости от объема системы. В этом плане отопление с помощью водонагревателя значительно уступает традиционному. Для того чтобы объем воды в бойлере емкостью 150 литров достиг нужного значения температуры необходимо ждать около часа. Основными критериями, влияющими на этот показатель, являются мощность ТЭНов, объем бака и всей системы в целом.
Однако когда электрический котел перестает работать – вода в трубах быстро остывает. В то же время в системе водонагревателя большой объем горячей жидкости находится в баке и потребуется несколько циклов циркуляции, чтобы она остыла. Т.е. в случае непредвиденного отключения электричества теплоноситель в бойлерной системе будет еще некоторое время горячим.
Резюмируя эти факторы можно определить основные условия использования электрического водонагревателя для отопления:
- Площадь отапливаемого помещения должна быть относительно небольшой. Это обусловлено соотношением 1 кВт тепловой энергии на 10 м.кв;
- Хорошее качество проточной воды для сохранения всех элементов отопления;
- Для наполнения бака необходимо создать такой же напор, как и в водопроводе – 4 атм. Это касается только тех случаев, когда устанавливается обычный бойлер не предназначенный для отопления из водонагревателя. В специализированных моделях значение минимального давления значительно ниже – от 1,5 атм.
Можно использовать электрический водонагреватель для отопления дома с небольшой площадью до 80 м.кв. Прежде всего это относится к дачным постройкам.
Вторым способом использования проточного водонагревателя для отопления является обустройство системы теплый пол. Но даже в этом случае необходимо внимательно ознакомиться со схемой подключения прибора к трубопроводу.
Какая мне нужна мощность?
Мощность отопительного котла определяется не только исходя из площади дома. При расчете учитываются: высота потолков, толщина и материал стен, качество утепления, месторасположение котла и другие параметры. Навскидку же можно ориентироваться на такое соотношение: 1 кВт на каждые 10 м². Точный расчет поможет выполнить специалист.
Для самостоятельных расчетов можете использовать профессиональную инженерную программу VALTEC.PRG. Она учитывает массу параметров и позволяет произвести точный расчет теплопотерь для любого дома. Программа бесплатная, скачать можно на официальном сайте. Там же есть обучающие видеоролики с расчетами на конкретных примерах: раз, два, три и четыре.
Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
