Бензопила husqvarna h 142

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

• поменять прокладки под крышками главной камеры и топливного насоса;
• очистить или заменить сетчатый фильтр;
• заменить диафрагму или игольчатый клапан главной камеры;
• устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Обслуживание и ремонт

Инструкция по эксплуатации изделия рекомендуется производителем к изучению перед началом работ. С нее же надо начинать ремонт бензопилы Хускварна 142. В книге можно найти следующую информацию:

1. Безопасное использование инструмента, требуемые средства защиты.
2. Обкатка прибора.
3. Сборка и запуск оборудования. Этот пункт особенно пригодится новичкам.
4. Основные неисправности и способы устранения.
5. Информация о техническом обслуживании, чистке и правильной эксплуатации бензопилы.
6. Описание заточки пилы, необходимые для этого инструменты.

Инструкция позволит снизить риск травмоопасности и увеличить срок эксплуатации прибора. Большинство поломок можно устранить своими руками. В этом поможет схема расположения элементов бензопилы, а приобрести запчасти на данную модель удастся в магазине.

Не заводится

Со временем мотопила может работать с перебоями. Возможная неисправность — прибор заводится и глохнет или не заводится бензопила. Причина может скрываться в разных узлах:

• необходима замена топливного фильтра из-за его загрязнения;
• прорыв топливной магистрали и протечка бензина;
• неисправность свечей зажигания или катушки;
• поломка кнопки управления;
• в карбюраторе наблюдается сильный подсос воздуха;
• залипание колец;
• карбюратор отрегулирован неправильно.

При необходимости замены деталей лучше приобретать оригинальные элементы, иначе это может отразиться на производительности прибора.

Как отрегулировать карбюратор

В некоторых случаях может понадобиться настройка карбюратора бензопилы. Он подробно описан в руководстве и должен производиться в следующих условиях:

• чистый воздушный фильтр;
• прогретая до рабочей температуры мотопила.

Этапы регулировки карбюратора на бензопиле с помощью винтов:

1. Подготовить инструмент — специальную отвертку для винтов с нестандартными шлицами.
2. Удалить грязь и пыль с прибора и его узлов.
3. Винты H и L перевести на 1,5 оборота, винт T ослабить.
4. Запуск и прогрев пилы 2-3 минуты.
5. Винтом L довести до максимального оборота холостого хода, повернуть винт на 90° против часовой стрелки.
6. Постепенно увеличить холостые обороты, закручивая винт T.
7. Отрегулировать максимальные обороты двигателя винтом H. Оптимально использовать для этого электронный тахометр.

Регулировка карбюратора бензопилы Хускварна своими руками прошла правильно, если агрегат без проблем запустился. Дополнительно отрегулировать карбюратор на бензопиле Хускварна может потребоваться, если вы стали использовать другую топливную смесь или сменили летний режим инструмента на зимний.

Разборка и сборка

Для устранения поломок потребуется произвести разбор инструмента

Важно запомнить расположение деталей для обратной сборки. В этом поможет схема бензопилы, в которой обозначены все узлы и элементы. Разбор прибора производится:

Разбор прибора производится:

• при проверке свечей зажигания;
• при замене амортизаторов;
• при ремонте стартера;
• при замене карбюратора.

Прежде чем самостоятельно приступить к сложному ремонту поршневой группы, убедитесь, что справитесь с задачей. Для этого придется приобрести точные инструменты — нутрометр и микрометр.

Инструкция по эксплуатации

Это единственная палочка-выручалочка во многих ситуациях, поэтому в наших обзорах она никогда не игнорируется. Выглядит не устрашающе: всего 32 страницы, две пустых из которых предназначены для личных заметок. Следов перевода электронными системами нет, но в двух местах фразы, немного режущие глаз, всё же есть, например, ”свеча зажигания не зажигает”.

Характеристики 142 Хускварны представлены полно с небольшой оговоркой. Указана только одна модель используемых свечей зажигания фирмы Champion. Но нигде не написано явно, что использовать любые другие модели категорически запрещено в силу конструктивных особенностей. Как правило, производители либо указывают несколько подходящих моделей, либо подробно описывают характеристики требуемых свечей. Поэтому раздел описания системы зажигания мог быть и более информативным. Это замечание не принципиально, поскольку опытные владельцы умеют пользоваться специализированными каталогами изготовителей и подобрать в большинстве случаев аналог любой свечи.

Порядок сборки бензопилы Хускварна 142 описан подробно с чертёжными пояснениями.

Отдельное внимание уделено самостоятельному исправлению мелких неполадок, возникающих в процессе работы. Как устранить неисправности, при которых бензопила Хускварна 142 не заводится или заводится и глохнет, описано очень подробно

А вот раздел, в котором описана настройка карбюратора, мог быть и более информативным. В частности, для регулировки качества смеси указано что крутить, но нечетко изложен критерий окончания регулировки.

В целом, инструкция по эксплуатации бензопилы Хускварна 142 удобная и содержит минимум необходимых знаний по эксплуатации и ремонту.

Технические характеристики

Производитель не экономит на материале и механизмах для электрооборудования. Бензопила станет надежным помощником на приусадебном участке, для деревозаготовки и обработки, для валки стволов диаметров до 30 см и при строительстве небольших частных объектов. Устройство имеет следующие особенности:

• Сфера использования: заготовка дров, формирование крон деревьев, разделка лесоматериалов для частного строительства.
• Короткие и удобные шины позволяют работать в труднодоступных для профессиональных пил местах.
• От работника не требуется специальных навыков. После изучения инструкции можно приступать к пилению.

Конструкционные особенности бензопилы Хускварна:

• Экономность расхода масла и топлива за счет стабильных тяговых характеристик агрегата.
• Удобная конфигурация органов управления и переключения, комфортная работа с инструментом. Равномерное распределение веса прибора между основными узлами конструкции.
• Легкий запуск обеспечен ручным стартером, подкачивающим насосом и электронным зажиганием. Прибор работает в условиях экстремальных температур.
• Эффективная система гашения локальной вибрации.
• Доступность настроек для узлов и агрегатов.
• Возможность использования альтернативной рабочей гарнитуры.
• Коленчатый вал из кованой стали. Гильза цилиндра имеет износостойкое хромовое покрытие.
• 2 компрессионных кольца в поршневой группе, увеличивающих рабочий ресурс до 5 лет.
• Упрощенный доступ к воздушному фильтру.
• Надежный японский карбюратор и долговечная система зажигания.
• Нетребовательная пила к качеству бензина.

Технические характеристики бензопилы Husqvarna 142:

• вес – 4,6 кг;
• мощность – 1,9 кВт;
• двухтактный двигатель объемом 40,2 см³;
• цепь на бензопилу имеет шаг 0,325″;
• объем бака топливной системы – 0,41 л;
• система смазки с масляным баком 0,2 л.

Модель отличается плотной компоновкой, удобным доступом к заправочным бакам и регулировочным узлам. При выполнении сложных работ эргономичная форма рукояток обеспечивает надежный захват.

Органы управления представлены по минимуму. Это выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дроссельной заслонки со стопором. Простота и минимализм в управлении – залог меньшего количества неисправностей.

• Достоинства орловского фронтального погрузчика ТО-30
• Принцип работы главного цилиндра сцепления для УАЗ

Выбор цепи

Эффективность работы бензопилы Хускварна и ее срок службы зависят не только лишь от умения натягивать звенья, но также от того, подходит ли она для определенной марки устройства. Различается эта деталь по нескольким аспектам:

• шагу;
• толщине;
• глубине пропила;
• длине цепи и количеству ее зубьев.

Дополнительно: Карбюратор бензопилы – устройство, регулировка своими руками

Значение шага является для цепи основным параметром, на основании которого выбирается эта деталь. Его значение определяется промежутком меж хвостиками. Всераспространенные варианты: 0,325, 0,375, 0,404 дюйма. Узнать, какой тип нужен определенной пиле, можно благодаря чтению аннотации. Чем меньше шаг, тем наименьшая мощность должна быть у механизма, на который следует ее натягивать.

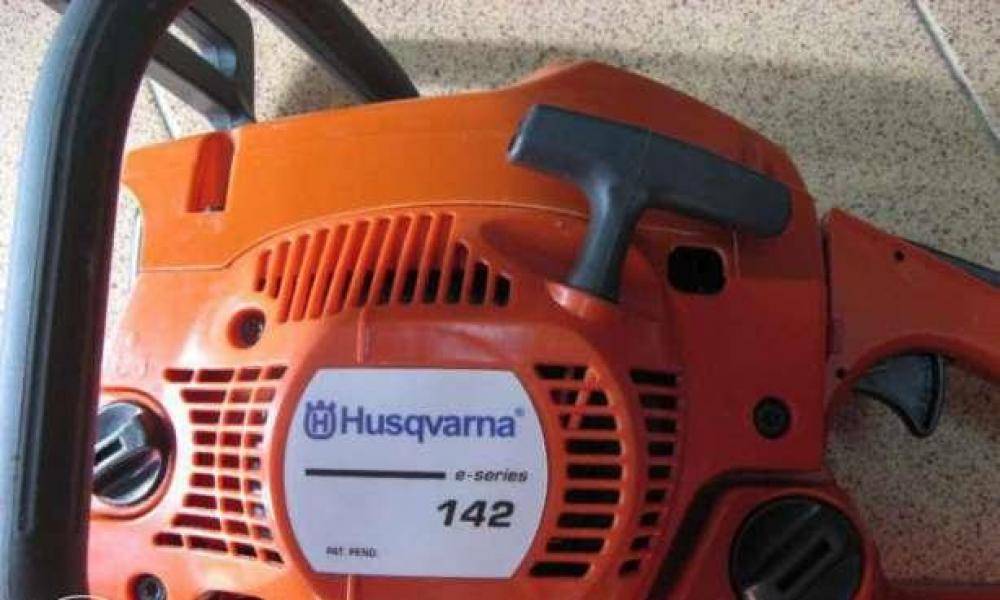

Обзор бензопилы Husqvarna 142

Бытовая цепная пила “Хускварна” 142 максимально по своим характеристикам приближена к полупрофессиональным агрегатам этого же производителя. С ее помощью можно убирать старые деревья, обрезать кроны, ветви, расчищать приусадебные территории от кустарника, пилить доски и бревна.

Бензопила Husqvarna 142 сочетает в себе эргономичность, надежность. высокую технологичность и повышенную безопасность. Масса агрегата без учета пильной гарнитуры составляет 4,6 кг. Двухтактный карбюраторный мотор обеспечивает пиле мощность 2,6 л. с. Система запуска облегчена, обновленный карбюратор способствует лучшему смешению газов, как результат — более полному сгоранию топлива, уменьшению выхлопа, экономии горючего. Бензопила запускается при помощи инерционного стартера. Подача смазки на цепь выполняется автоматически, антивибрационные демпферы и тормозная система обеспечивают условия максимальной безопасности при работе. Двойная очистка воздуха позволяет увеличить ресурс фильтрующих элементов и снизить расход топлива.

Хускварна 142

Технические характеристики

Производитель	Husqvarna
Производство (сборка)	Китай
Родина бренда	Швеция
Применение пилы	Бытовая
Мощность, л.с. (кВт)	2,6 (1,9)
Объем двигателя, см3	40,2
Шаг цепи, дюймы	0,325
Толщина цепи, мм	1,3
Количество звеньев, шт	64
Объем топливного бака, л	0,41
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	38 (15)
Гарантия, лет	1
Вес, кг	4,6

Особенности

• принадлежит к классу бытовых инструментов;
• двигатель с кованым коленвалом;
• хромированная гильза цилиндра;
• номинальная мощность 2,6 л. с.;
• карбюратор Walbro;
• облегченный запуск;
• удобный доступ к фильтрам;
• автосмазка цепи;
• двойная очистка воздуха;
• мало весит;
• электронное зажигание;
• антивиброзащита;
• цепеуловитель;
• система тормоза;
• полуавтоматическое управление заслонкой;
• наличие запчастей;
• ремонт своими руками;
• выносливость;
• экологичность.

Бензопила Хускварна

Это интересно: Характеристики и достоинства шведской бытовой бензопилы хускварна 236 — рассматриваем подробно

Хускварна 142 в эксплуатации

Топливная смесь была приготовлена нами на основе бензина АИ 92 и фирменного двухтактного масла Husqvarna HP в пропорции 50 к 1. Здесь интересно отметить, что при отсутствии под рукой масла, добавляемого в указанном соотношении, производитель разрешает кратковременное использование качественного масла, разводящегося с бензином в соотношении 33 к 1.

Мы эксплуатировали Хускварну 142 около часа. В качестве бытовой бензопилы она подходит идеально: практически полное отсутствие вибраций в руках, вполне выносимый уровень шума и, главное, отличные режущие способности. Стволы свежей сосны и сухой березы диаметром 26 см были неоднократно распилены в среднем за 7 с каждый. Сухой дуб поддавался чуть медленнее; на распил бревна диаметром 24 см примерно уходило 14 секунд. Скорости распила немного ниже, чем у профессиональных бензопил, которые мы тестировали, но это уже и пилы другого порядка стоимости. Работы на полную мощность Хускварна 142 не боится, высокие обороты даже рекомендованы инструкцией. Тормоз срабатывает идеально – цепь останавливается мгновенно.

Читать также: Захваты для металлических листов

Затем был сделан анализ отзывов владельцев Husqvarna 142 на трёх специализированных форумах

Мы принимали во внимание лишь те публикации, авторы которых давно зарегистрированы и используют бензопилу не профессионально, т.е. не каждый день на протяжении нескольких лет

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу

Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу. Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси.

Неисправности бензопилы и способы их устранения

Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.

К этим неисправностям относиться:

• отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
• повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
• стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе. Сначала оператору потребуется настроить карбюратор. После этого нужно снять и промыть глушитель;
• вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.

Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.

Регулировка Хускварны 142

Пользователь может самостоятельно отрегулировать степень натяжения цепи при помощи соответствующего винта – цепь должна свободно передвигаться по шине, но не провисать.

Винты регулировки бензопилы Хускварна 142

Если мотор Хускварна 142 не заводится или глохнет, рекомендуется сначала проверить фильтры – при необходимости почистить их. Следующая причина возможной неисправности – залитая или сгоревшая свеча зажигания. Нужно проверить её на искру, просушить или заменить.

Особое внимание необходимо уделять настройке карбюратора – неправильные регулировки чаще всего являются причиной затруднённого старта и перебоев хода бензопилы Хускварна 142. Вращением регулировочных болтов на корпусе прибора (Т — холостой ход, H — высокие обороты, L — низкие обороты) достигается оптимальный и устойчивый режим работы

Подобная регулировка топливной системы также проводится при переходе на другое горючее или смене климатических условий эксплуатации бензопилы

Вращением регулировочных болтов на корпусе прибора (Т — холостой ход, H — высокие обороты, L — низкие обороты) достигается оптимальный и устойчивый режим работы. Подобная регулировка топливной системы также проводится при переходе на другое горючее или смене климатических условий эксплуатации бензопилы.

Техника выполнения

Для регулировки инструмента необходимо выполнить следующие действия:

Карбюратор бензопилы Хускварна 142

• В выключенном положении выставить заводские настройки положения винтов H и L в соответствии с инструкцией по эксплуатации Хускварна 142.
• Запустить двигатель, подождать несколько минут для прогрева до рабочей температуры.
• Отрегулировать ход на низких оборотах. Вращая винт L по часовой стрелке, найти положение максимальных оборотов силового агрегата. Затем повернуть винт на ¼ оборота против часовой стрелки. Цепь не должна вращаться – в противном случае необходима корректировка винта T.
• Отрегулировать ход на высоких оборотах. К работающей пиле подключить тахометр, полностью выжать ручку газа. Проверить показания прибора – если они отличаются от приведённых в техописании, провернуть винт H в нужном направлении до достижения нужного результата.
• Отрегулировать холостой ход. При работающем двигателе провернуть винт T по часовой стрелке до положения, пока цепь не придёт в движении. Провернуть винт в обратном направлении до остановки цепи.

При правильно проведённых настройках карбюратора бензопила быстро набирает обороты и издаёт характерный звук 2-тактого двигателя.

Для использования не каждый день в бытовых целях бензопила Хускварна 142 подходит идеально – небольшая масса, низкий уровень шума и вибрации, отличные режущие характеристики. Запчасти и расходные материалы представлены в широком ассортименте и всегда доступны. Текущее обслуживание, регулировку и мелкий ремонт пользователь может провести самостоятельно.
