Бензопила дружба- настройка карбюратора

Поломки цилиндро-поршневой группы

Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.

Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.

Ремонт бензопилы Дружба

Все поломки бензопил Дружба можно разделить на несколько основных групп неисправностей:

• Что-то не то с системой смазки.
• Вышел из строя какой-либо узел 1-но цилиндрового, двухтактного, карбюраторного двигателя, а то и не один.
• Не работает система зажигания, не давая искру или давая ее с силой недостаточной для воспламенения топливной смеси.
• Выход из строя иных частей бензопилы (пильный аппарат, рама с рукоятками или бензобак).

Если Вы не специалист-электротехник или умудренный опытом многочисленных успешных ремонтов человек, то самостоятельный ремонт необходимо осуществлять в соответствии с инструкцией.

К примеру, постоянные сбои в работе двигателя, спорадическая невозможность его завести и так далее, могут быть вызваны следующими причинами:

• Недостаточность бензина в бензобаке. Необходимо долить топливо до соответствующей отметки.
• Свеча зажигания залита бензином, что мешает образованию искры достаточной мощности. Эта свеча подлежит просушке и прокаливанию на газовой плите или иной горелке. Также это свидетельствует о том, что карбюратор разрегулирован и имеет место переизбыток бензина. Для устранения этого необходимо закрыть соответствующий выход и отработать некоторое время стартером.
• Слабый контакт между свечой и соответствующим проводом из-за возникшего зазора больше чем половина сантиметра. Свеча очищается от нагара (электроды чистятся мелкозернистой шкуркой) и продувается со всех сторон.
• Забился грязью воздушный фильтр. Подлежит чистке или замене.
• Топливный фильтр забился всяким мусором. С помощью проволочного крюка необходимо отсоединить фильтр от шланга, прочистить его и тщательно высушив установить обратно.

Важно! В целях обеспечения работы бензиномоторной пилы Дружба без перебоев, не менее чем 2-3 раза в год необходимо заменять все фильтры, а чистить их по мере надобности, но не реже один раз в месяц

• Забился грязью глушитель. Его искрогаситель засоряется, в основном, из-за некачественного или не той марки масла или в случае высокого его содержание в топливной смеси. Подлежит чистке и сушке, в том числе и трубка топливопровода.
• Залипание мембраны карбюратора. Полная регулировка с разборкой-сборкой или замена карбюратора.
• Из-за низких оборотов применять можно любые 2Т масла. Но необходимо соблюдать пропорцию 15:1.
• Если бензомоторная пила перестает работать при наклоне от себя, то необходимо менять сальники коленвала, а возможно и всю центральную поршневую группу.
• Заводской брак. Необходима сдача в указанный в инструкции пункт приема, если гарантийный срок не истек.

Также в соответствующей мастерской нужно производить ремонт, если «водит» шину. Правильно заточенная и посаженная цепь важнее силы движка. Как профилактическое мероприятие рекомендуется опускать цепь в емкость, наполненную жидкой смазкой, находящейся в теплом состоянии.

http://vsekarby.ru/benzoinstrument/benzopily/karbyurator-druzhba-4.htmlhttp://benzopilok.ru/remont/druzhba-4.htmlhttp://prokarbyrator.ru/regulirovka-karbyuratora/benzopila-druzhba-4-regulirovka-karbyuratora-i-remont-benzopily.html

Регулировка карбюратора бензопилы

Качество и производительность работы вашей цепной бензопилы зависит от множества факторов, но сегодня мы поговорим о неисправностях карбюратора. От работы этого узла зависит очень многое, в том числе и ваше хорошее настроение. Вы взяли бензопилу в руки, а она не завелась, или завелась и начала чихать и стрелять, при этом полностью потеряла мощность. Ваш день испорчен, а в голове мысли – в чем причина, где искать мастера и сколько будет стоить ремонт.

Запчасти бензопилы

Впрочем, заранее отчаиваться не стоит, большинство неисправностей карбюратора можно исправить собственными руками, или произвести регулировку в соседском гараже.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

• замене топливной смеси с уменьшением количества масла;
• чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
• проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Эксплуатационное руководство к бензопиле Урал 2Т Электрон

Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:

1. Устройство и схемы бензопилы Урал.
2. Этапы сборки инструмента.
3. Комплектация.
4. Требования безопасности при пилении и во время обслуживания бензопилы.
5. Таблица с характеристиками модели 2Т Электрон.
6. Последовательность введения бензоинструмента в эксплуатацию.
7. Инструкция по запуску цепной пилы.
8. Период приработки двигателя бензопилы.
9. Способы и приемы пиления.
10. Проведение технического обслуживания бензопилы Урал 2Т Электрон.
11. Перечень возможных неисправностей, причин их возникновения и способы устранения.

Цепная пила Урал 2Т Электрон, устройство, рабочие схемы

На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:

Устройство бензопилы Урал 2Т Электрон

Ниже представлена схема зажигания:

Комплектация Урала 2Т Электрон

Стандартный комплект поставки состоит из:

• бензомотор на 5,5 л. с.;
• рама и рукоятки;
• пусковой тросик;
• топливный бак;
• бензопровод;
• муфта сцепления;
• система активизации силового агрегата;
• система зажигания;
• кнопка запуска;
• свеча зажигания;
• глушитель;
• распилочный узел;
• коробка;
• эксплуатационное руководство.

Меры безопасности при работе с цепной пилой

1. Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
2. Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
3. Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
4. Следить за состоянием цепи, не пилить тупой цепью.
5. Проводить обслуживание бензоинструмента при выключенном моторе.
6. Убрать из зоны действий посторонних.
7. Изучить способы и приемы работы с бензоинструментом.

Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон

1. Бензопила собирается в единую конструкцию.
2. Монтируется режущий узел, натягивается цепь.
3. Готовится топливная смесь.
4. Готовое топливо заливается в бак.
5. Картер цепной пилы заправляется обычным моторным маслом 10В40.
6. Еще раз проверяются все крепежи.
7. Выполняется запуск мотопилы.
8. Проверяются холостой ход и подача смазки.
9. В обязательном порядке проводится обкатка двигателя.

Как приготовить топливную смесь для Урала 2Т Электрон

Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.

Обкаточный период

Обкатка Урала проводится в 2 этапа:

1. Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
2. На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
3. По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.

Цепная мотопила Урал 2Т Электрон, техническое обслуживание

Выделим основные моменты обслуживания:

1. Регулярные очистительные работы:
   • очистка корпуса;
   • режущего узла;
   • звездочек;
   • карбюратора;
   • свечи зажигания;
   • фильтра.
2. Смазка узлов и механизмов.
3. Заточка цепи прямо на шине после каждого пиления.
4. Регулировка (при необходимости).

Скачать руководство по эксплуатации

Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон

1. Бензопила не хочет заводиться:
   • закончилась топливная смесь;
   • некачественная смесь;
   • зажигание не настроено;
   • засорен или не настроен карбюратор;
   • требуется чистка фильтра;
   • свеча не работает;
   • не подключен высоковольтный кабель.
2. Дым валит:
3. Бензопила сильно визжит при работе:
4. топливо обедненное.
5. Пила глохнет при нагрузках:
   • требуется регулировка карбюратора;
   • необходимо заменить смесь;
   • почистите фильтр, свечу, карбюратор.
6. Сильный стук, визг, посторонние шумы при работе:
7. Работа с натугой, мелкая стружка на выходе:

Видео обзор регулировки карбюратора на бензопиле:

Видео

Видео обзор регулировки зажигания на бензопиле:

Видео

https://youtube.com/watch?v=ryA3GPFzYyg

Ремонт системы зажигания бензопилы Дружба 4

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговая инструкция

1. Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
2. Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
3. С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
4. В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
5. Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
6. В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Инструкция по эксплуатации

При работе с пилой Дружба необходимо соблюдать правила эксплуатации:

• запрещается пуск и работа при поврежденном или снятом воздушном фильтре;
• инструмент удерживается двумя руками;
• для защиты оператора используется специальная одежда и очки;
• в момент пуска пильная цепь не должна касаться грунта, камней или других предметов;
• не допускается распиловка древесины без заправки бачка маслом;
• категорически запрещается заправлять пилу чистым бензином;
• при длительной работе пилы необходимо делать перерывы для охлаждения мотора (через каждые 40-45 минут);
• периодически проверяется затяжка резьбовых соединений;
• при повреждении деталей пилы эксплуатация инструмента приостанавливается.

Перед началом применения пилы следует изучить инструкцию от производителя. Чтобы сделать топливную смесь, необходимо подготовить бензин и специальное масло. Половина объема приготовленного бензина заливается в чистую емкость, затем вносится смазочная жидкость, которая тщательно размешивается. Потом в смесь вливается оставшийся бензин, раствор дополнительно перемешивается и заправляется в бачок. При обкатке мотора (после замены колец) рекомендуется вводить дополнительное масло, обеспечивающее приработку трущихся поверхностей.

При валке древесины сначала выполняется подпил, расположенный с той стороны, куда должен упасть ствол. Затем ствол перепиливается с другой стороны; в радиусе 50 м от спиливаемого дерева не должно находиться посторонних лиц. Оператор переходит от ствола к стволу с пилой, работающей на холостых оборотах (без вращения цепи) или с заглушенным двигателем. Инструкция по эксплуатации не допускает распиловки стволов, связанных в хлысты или уложенных штабелем.

Лесоэксплуатация и транспорт леса

Понедельник, 17.06.2019, 12:50

Бензопилы «Дружба-4» и МП-5 «Урал-2» (Часть 1)

Бензопила «Дружба-4», как и МП-5 «Урал-2», специализированный мотоинструмент, предназначенный в основном для валки деревьев в равнинной местности (рис. 4.7). Бензопила «Дружба-4» имеет такую же компоновку, что и пила МП-5 «Урал-2». Основные узлы бензопилы «Дружба-4» — двигатель, муфта сцепления, редуктор, рама и пильный аппарат. Двигатель этой пилы отличается от двигателя бензопилы МП-5 «Урал-2» меньшими размерами, мощностью, частотой вращения коленчатого вала. В системе питания двигателя используют карбюратор КМП-100А, который отличается от карбюратора бензопилы МП-5 «Урал-2» типом дросселя и отсутствием насоса. Принцип работы этого карбюратора аналогичен описанному выше. Ведущая часть муфты сцепления бензопилы «Дружба-4» соединена с ведомой частью пружинными кольцами. Редуктор мотопилы «Дружба-4» конструктивно более прост и отличается отсутствием встроенного масляного насоса и бачка для смазки пильной цепи. В стойке рамы помещен плунжерный насос, и стойка одновременно служит резервуаром для масла, смазывающего пильную цепь и направляющий паз шины. Рычаг смазки закреплен на левой ручке рамы.

Рис. 4.7. Бензопила «Дружба-4»:

• 1 — пильный аппарат
• 2 — редуктор
• 3 — рама с рукоятками
• 4 — бензобак
• 5 — двигатель

Бензопила «Тайга-214» относится к универсальным по назначению мотоинструментам (рис. 4.8). С ее помощью можно выполнять валку деревьев, обрезку сучьев и раскряжевку хлыстов, а также подготовительные и вспомогательные работы на лесосеке. Характерные особенности этой пилы — отсутствие редуктора и низкое расположение рукояток. Исключение редуктора значительно снизило массу пилы и повысило скорость пиления. Повышение скорости привело к увеличению производительности пиления и уменьшило усилия надвигания. Передняя рукоятка рамы охватывает двигатель с двух сторон, что позволяет перехватывать пилу и быстро приводить ее из положения для валки в положение для раскряжевки или в промежуточное положение между ними для обрезки сучьев.

Рис. 4.8. Бензопила «Тайга-214»:

• 1 — пильный аппарат
• 2,4 — передняя и задняя рукоятки
• В — двигатель
• 5 — стартер

Съемный стартер, служащий для запуска двигателя, состоит из корпуса, барабана, валика барабана, спиральной ленточной пружины и храповика. В канавке барабана намотан канат, один конец которого закреплен в пазу барабана, а другой— в резиновой рукоятке. При вытягивании каната валик вращается и через штифт и винтовые прорези вращает и выдвигает ведущий храповик вперед, вводя его в зацепление ведомым храповиком, установленным в ступице маховика двигателя. При вращении маховика коленчатый вал проворачивается и производится запуск двигателя. После запуска двигателя стартер снимают с пилы. Пилой управляют с помощью рычага управления дроссельной заслонкой карбюратора: при жав рычаг к рукоятке, открывают дроссельную заслонку карбюратора, при этом подача рабочей смеси в цилиндр увеличивается, частота вращения и мощность двигателя возрастают. Останавливают двигатель нажатием кнопки выключения зажигания.

Как отрегулировать устройство – иструкция по эксплуатации пилы

Прежде чем начать работу с новой бензопилой необходимо провести ряд мероприятий, а именно:

Расконсервация должна быть произведена следующим образом:

1. вытереть насухо смазку посредством салфетки, смоченной в раствор бензина с внешних рабочих поверхностей двигателя, редуктора и самой пилы;
2. достать свечу и промыть ее хорошенько в бензине, обсушить и установить на свое место;
3. взять чистую салфетку и вытереть поверхность провода зажигания.

Сборка бензопилы

Если вы уже начали разбирать свою покупку, то точно заметили, что редуктор находится отдельно от двигателя. Итак, начнем собирать наш инструмент:

• в первую очередь произведите отсоединение частей рамы, посредством выворота винта;
• произведите установку двигателя, который должен быть поставлен в вертикальном положении на крышку (фланец) картера. Посредством фланца установить редуктор, после чего двигатель и редуктор соединить хомутом, находящимся на раме.

Как завести – об этом сейчас поговорим…

Для начала необходимо выключатель, дающий старт зажиганию, привести в действие, повернув его в рабочее положение;

Прежде чем заводить бензопилу, нужно подкачать в карбюраторный блок немного бензина;

Далее вытаскивайте подсос;

Резким движением дергаете стартер (оттяжного типа);

Помните, если дергать за пусковик медленно, раскрутка движка будет производиться медленно, а это повысит вероятность того, что свечи будет залиты и мотор не заведется;

И при всем этом нужно прогреть свечу, так как это даст возможность испариться лишней смеси топлива.

Наглядно это видно на видео:

В нашей другой статье читайте подробнее о том, как завести бензопилу.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

1. Снимают колпачок и выкручивают свечу.
2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
5. Если искры на выходе нет, проверяют или меняют свечной провод.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

• от первичной обмотки катушки к контакту + (плюс) на бабине;
• от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

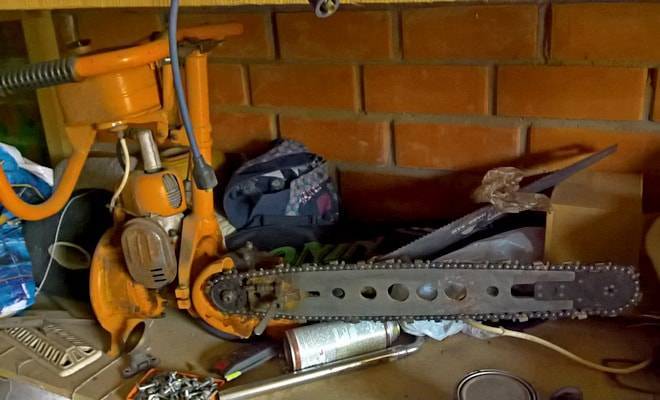

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Какой карбюратор можно поставить на Дружбу вместо родного

КМП-100 – карбюратор хорошей, но уже устаревшей конструкции. Сегодня есть большой выбор разных карбюраторов со всего мира. На бензопилы Дружба-4 ставят карбюраторы от других бензопил, мопедов, мотоциклов. Главное, чтобы карбюратор был рассчитан на двигатель примерно такого же объема камеры сгорания и подходил по креплениям. Если новый карбюратор не совсем подходит по креплениям, используют адаптеры – переходники.

Бензопила Дружба-4 с карбюратором КМП-100 – агрегат, которым во времена СССР повалены и распилены миллионы кубометров древесины. Качество этих бензопил выпуска 60-80-ых годов было настолько высоким, что множество их до сих пор в рабочем состоянии.

Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.
