Обзор бензопилы Чемпион 250

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

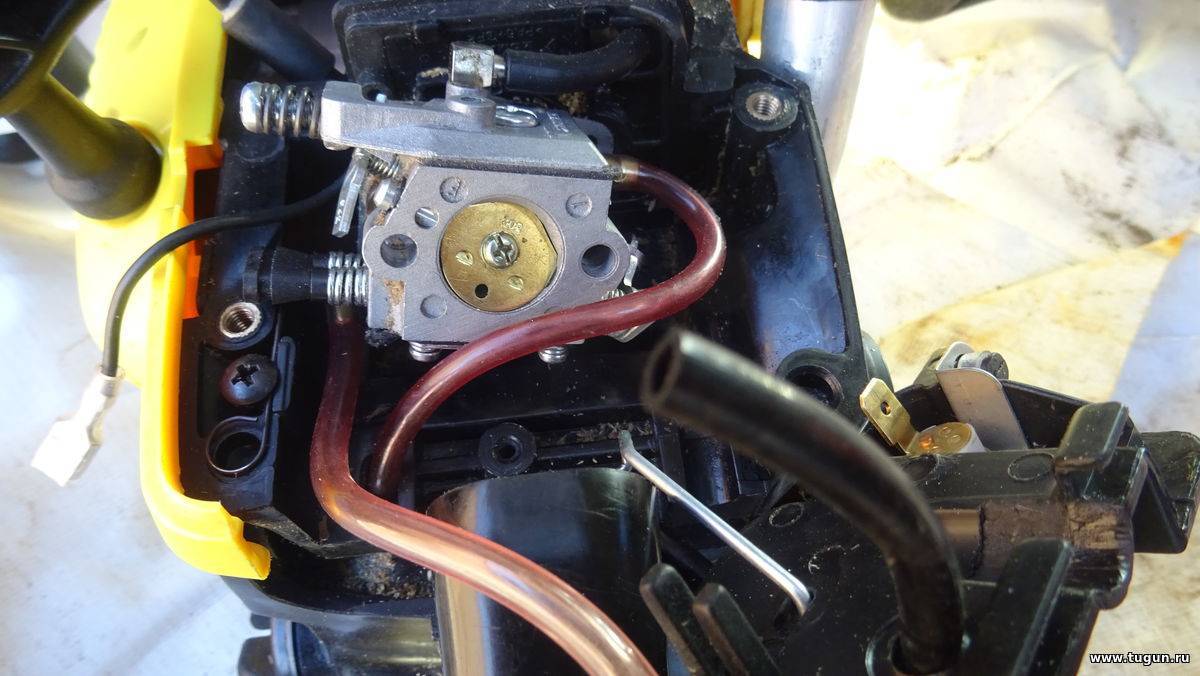

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Электропилы Чемпион — краткий обзор фирменного ассортимента

Продукция данного бренда представлена на отечественном рынке бытовой техники несколькими моделями, заслуживающими отдельного обозрения.

Champion 118-14

Бытовая электропила Чемпион серии 118-14 ориентирована на применение в частно-хозяйственном обиходе. Возможности данной модели распространяются на распиловку топливной древесины и домашнее строительство.

Инструмент весом 4,35 кг оснащён достаточно мощным 1800 ваттным электрическим приводом и гарнитурой с 14-ти дюймовой направляющей шиной. В электросхему пилы встроена система плавного пуска, контур защиты от перегрева и скачков напряжения.

В конструкционных преимуществах модели 118-14:

  • поперечное расположение двигателя;
  • безинструментальная регулировка натяжения пильной цепи;
  • увеличенный до 250 мл объем расходного масляного резервуара.

Champion 120-14

Лёгкая, удобная и производительная в повседневной хозяйственной работе электропила серии 120-14 разработана на базе предыдущей модели.

В техническом плане новая разработка отличается:

  • более мощным 2000 ваттным электроприводом;
  • сниженным до 4,78 кг весом;
  • рядом доработок направленных на повышение рабочего комфорта оператора и продления срока службы комплектующих деталей.

В частности, до 107 дБ снижен показатель шумового фона, доработана блокировка пусковой кнопки.

Champion 318-16

В модели бытового класса данной серии, сохранена традиционная для всего модельного ряда поперечная компоновка двигателя мощностью 1800 ватт, с двойной изоляцией и контуром тепловой защиты.

Применение лёгких сплавов позволило уменьшить вес изделия до 4,2 кг и задействовать преимущества более производительной 16-ти дюймовой гарнитуры. Цепная пила Чемпион оборудована механизмом аварийной остановки, с минимальным временем срабатывания 1/10 сек.

Champion 324N-18

Эксплуатационные возможности инструмента серии 324N-18 расширены повышением мощности электродвигателя до 2400 ватт и 18-ти дюймовой пильной гарнитуры.

Запас мощности и стабильность тяговых характеристик под нагрузкой, позволяет использовать пилу для работы с древесиной диаметром до 400 мм.

В перечне конструкционных особенностей:

  • продольное расположение двигателя;
  • малогабаритная компоновка корпуса;
  • отличный баланс;
  • бесключевая регулировка натяжения цепи;
  • визуальный контроль уровня цепного масла в расходном бачке.

Champion 420N-16

Новая фирменная разработка изначально ориентирована на выполнение объёмных распиловочных работ разного уровня сложности. Полноценный привод 16 дюймовой гарнитуры обеспечивает 2000 ваттный электродвигатель, автоматическая система реализует смазку и охлаждение цепи при работе с любых положений.

В конструкционных особенностях данной модели:

  • вес 4,7 кг;
  • двойная изоляция;
  • шероховатое покрытие удобных для захвата металлических рукояток;
  • возможность продолжительной по времени и интенсивности работы, без потерь на охлаждение привода и дозаправку системы смазки.

Champion 422-18

В этой модели мощность 2200 ваттного электродвигателя компенсирует значительные перепады сетевого напряжения и потери энергии в кабельных удлинителях 50 метров и более.

Узел крепления позволяет оперативно заменять стандартные 18-ти дюймовые пильные гарнитуры альтернативными комплектами меньшей длины.

Инструмент характеризуется:

  • продольным размещением двигателя;
  • упрощённым доступом к механизму натяжения цепи;
  • наличием двойной электроизоляции и блокировки клавиши запуска.

Champion 424N-18

Инструмент серии 424N-18 является более совершенной версией предыдущей модели, модернизированной в плане повышения надёжности, долговечности и эксплуатационной безопасности.

В конструкции электропилы нового поколения присутствует 2-х киловаттный электродвигатель, высокопроизводительная 18-ти дюймовая пильная гарнитура, натяжитель цепи типа SDS и индикатор уровня масла в расходном маслобаке.

Несмотря на ряд доработок, и усовершенствований, отпускная цена данной модели увеличилась всего на несколько процентов.

Популярные бензопилы Champion

Модельный ряд бензопил Чемпион насчитывает более десятка моделей, которые отличаются между собой оснащением, объемом двигателя. Комплектация у всех пил одинаковая и имеет стандартный набор. В рамках статьи остановимся только на инструментах, которые завоевали популярность среди покупателей, а именно:

  1. Champion 137.
  2. Champion 142.
  3. Champion 240.
  4. Champion 250.
  5. Champion 254.
  6. Champion 125t.

Бытовые бензопилы Чемпион 137 и 142

Обе бензопилы предназначены для домашнего хозяйства и являются самыми продаваемыми среди всех мотопил модельного ряда Champion. 137 модель подвергалась апгрейду целых 3 раза за период своего существования. После нее свет увидела 142 модель, которая является усовершенствованной модификацией 137.

Какое-то время их даже называли аналогами Хускварна 137 и 142. Инструменты до сих пор занимают достойные позиции в рейтингах бензопил.

Немного характеристик

Чемпион 137:

  • двигатель объемом 37,2 куб. см., мощностью 2,1 л.с;
  • шина длиной 16 дюймов;
  • вес 4,5 кг.

Чемпион 142:

  • двигатель объемом 41,5 куб. см., мощностью 2,4 л.с;
  • шина длиной 16 дюймов;
  • вес 4 кг.

Для подробного ознакомления с инструментами рекомендуем прочитать развернутые обзоры на бензопилы 137 и 142 моделей. В подробностях разобраны преимущества и недостатки, характеристики. Приведены отзывы реальных владельцев. А также разобраны вопросы ремонта: от поиска неисправностей до регулировки карбюратора своими руками.

Champion 137

Champion 142

Полупрофессиональная бензопила Чемпион 240

240-ая модель уже классифицируется, как полупрофессиональная бензопила и рассчитана на более длительную ежедневную эксплуатацию.

Из особенностей стоит отметить более богатое оснащение в сравнении с Чемпион 142. Например, на пилу установлена система легкого старта, которая позволяет снизить усилие при запуске почти в 2 раза. Также отмечается повышенная экономичность топлива.

Характеристики:

  • двигатель объемом 39,6 куб. см., мощностью 2,3 л.с;
  • шина длиной 16 дюймов;
  • вес 4,5 кг.

Подробные характеристики, нюансы эксплуатации, тонкости ремонта и отзывы можно прочитать в обзоре на бензопилу Чемпион 240.

Еще один полупрофи — Чемпион 250

Является результатом доработок предыдущей модели. Относится к полупрофессиональному классу. Благодаря мощному двигателю и длиной шине, отлично подойдет для заготовки дров в небольших объемах.

Характеристики:

  • двигатель объемом 50 куб. см., мощностью 3 л.с;
  • шина длиной 18 дюймов;
  • вес 5,05 кг.

При работе с пилами такого уровня очень важно соблюдать безопасность. Инженеры позаботились о конструкции и оснастили пилу современным и очень надежным автоматическим тормозом

Не совсем понятно, что они там доработали, вроде давно уже на всех бензопилах используются современные системы остановки цепи.

Бензопила Чемпион 254

Судя по техническим характеристикам это переходная модель между двумя классами — полупрофи и профи. Производитель позиционирует ее как бытовую и не рекомендует эксплуатировать в ежедневной многочасовой работе, хотя зачастую подобные пилы встречаются на строительных объектах.

Имеет в своем оснащении мощный двигатель, производительную гарнитуру. Отличается повышенной надежностью. Станет отличным вариантом для заготовки дров в небольших объемах. Для легких работ бензопила не подойдет, т.к. сама тяжелая и шина длинная. В стандартной комплектации инструмент продается с цепью пониженной отдачи.

Характеристики:

  • двигатель объемом 54 куб. см., мощностью 3,3 л.с;
  • шина длиной 18 дюймов;
  • вес 5,1 кг (в собранном состоянии около 6 кг).

Узнать подробные характеристики, нюансы эксплуатации и ремонта, техническое оснащение и реальные отзывы можно из нашего обзора на бензопилу Чемпион 254.

Бензопила для туристов — Champion 125t

125t — очень легкая и компактная бензопила, которая предназначена для походов или выполнения легких работ. В народе такие пилы называют “кусторезами”, т.к. они активно используются садоводами для подрезки кустарников.

По многочисленным отзывам бензопила бесполезна для домашнего хозяйства, ввиду своих габаритов и маленькой мощности.

Характеристики

  • двигатель объемом 25,4 куб. см., мощностью 0,95 л.с;
  • шина длиной 25 см;
  • вес 3,2 кг.

Глядя на характеристики становится понятно, что для каких-либо серьезных работ бензопила Champion 125t не предназначена. Это что-то вроде ножовки с двухтактным мотором. Однако, это как раз то что нужно для туриста!

Аналоги бензопилы Чемпион 250 и её преимущества

С технической точки зрения, эта бензопила сильно похожа на пилы конкурентов сделанных в Китае. Например, это:

Характеристики этих бензопил могут немного отличаться, но в целом, схема, внутренние детали и качество идентичные.

Преимущество Champion 250/18, по сравнению с конкурентами в самом бренде. Бренд Champion российский, принадлежит Питерской компании «Вальд» с 2005 года. Все пилы этого бренда производятся по контракту в Китае, но качество продукции контролируется российскими специалистами. Компания тесно сотрудничает с Briggs & Stratton, некоторые технические решения в бензопилах внедрены с их помощью. Чемпион имеет развитую сеть сервисных центров, благодаря которой может гарантировать пользователям качественное гарантийное и пост гарантийное обслуживание.

Особенности дизайна

В достоинствах пилы:

  • сочетание современного промышленного дизайна с эргономикой корпуса и отличным балансом;
  • оптимальная для своего класса производительность;
  • экономный расход топлива;
  • высокая ремонтопригодность позволяющая выполнить несложный ремонт своими руками.

Расходные материалы и доступные по стоимости запчасти присутствуют в достаточно широком ассортименте, позволяющем восстановить работоспособность изношенного узла или комплектующей системы практически на 100%.

Champion 137 не имеет каких-либо конструктивных особенностей, все делается как можно проще и дешевле. Двигатель нормальный — двухтактный, карбюраторная мембрана, стартер без дополнительных пружин, но это не значит, что бензопила плохая. Приятно держать ее в руках, и она начинается не хуже домашней модели Хускварны, например, 236-го.

В последних версиях Champion 137 производитель добавил верхнюю крышку люка, через которую вы можете без использования дополнительного инструмента для доступа к воздушному фильтру и свече. Удобно? Конечно, это удобно, потому что раньше нужно было проверить чистоту воздушного фильтра, раскрутить 4 винта, крепящие верхнюю крышку, и полностью удалить их.

Элементы управления пилой сделаны максимально простыми, нет комбинированных рычагов и других. Отдельный рычаг управления воздушной заслонкой, который установлен на корпусе справа от задней рукоятки. Надежный и недорогой кнопочный выключатель зажигания.

На первый взгляд для пилы становится ясно, что это вариант бюджета без раздувания. Ниже вы можете увидеть видео-тест пилы Champion 137.

Мощность, кВт/л. с. 2,2

Вес, кг 5,05 Объем топливного бака, л 0,52

Шаг цепи, дюйм 0,325

Длина шины, дюйм 18

Ширина паза, мм 1,3

Бензопила Champion 137 – технические характеристики

Собственный вес инструмента 4,5 кг частично компенсируется хорошей балансировкой, удобным захватом и удачным расположением элементов управления.

Бензопила Чемпион модели 137-16 комплектуется высокооборотным карбюраторным ДВС, использующим в качестве горючего бензин и специальное моторное масло в пропорции 25:1. Двигатель рабочим объемом 37,2 см3 на максимальных оборотах развивает мощность 2,1 л.с.

Горючая смесь поступает в карбюратор из расположенного в корпусе бензобака объемом 310 мл. Для запуска силового агрегата используется ручной стартер, быстрый старт независимо от внешних факторов обеспечивает праймер-насос, правильно настроенный карбюратор и система электронного зажигания.

Бензопила Чемпион изготовлена в Китае на заводе фирмы ZOMAX. Именно здесь производится вся техника Champion, хотя бренд имеет российское происхождение. То обстоятельство, что цепные пилы изготавливаются в Китае, никоим образом не повлияло на их качество. Вся техника Чемпион производится под строгим контролем и сертифицирована в Европе.

Производитель:    ChampionКласс:    бытоваяМощность двигателя:    1400ВтИсточник питания:    бензиновыйВес:    4.4кгШаг цепи:    3/8 дюйма PiccoГарантия:    12месОбъем топливного бака:    310млРекомендуемая длина шины:    40.0смОбъем масляного бака:    210млКомплектация:    бензиновая пила, шина, цепь

Бензопила Champion 137 отлично подходит для использования на садово-парковых участках, в домашних хозяйствах, строительстве. Отлично сбалансированный корпус бензопилы делает ее эксплуатацию простой и удобной. Бензопила оснащена праймером (подкачивающим топливным насосом), благодаря которому может легко запускаться после длительного простоя и в холодную погоду.

при рабочем объеме цилиндра 37,2 см.куб. Благодаря такой мощности максимальная скорость двигателя достигает 13000 об/мин, что способствует быстрой и качественной работе без приложения дополнительных усилий со стороны оператора. Двигатель отличается высокой экономичностью и может работать длительное время без перерыва, а также низким уровнем шума.

Для длительной непрерывной работы бензопила Чемпион137 оснащена топливным баком на 0,31 л. и масляным баком на 0,21 л. Антивибрационная система делает работу максимально комфортной, снижает нагрузку на оператора. Для этой же цели предусмотрены антивибрационные насадки на ручках.

Производитель: ChampionКласс: бытовая Мощность двигателя: 1700ВтИсточник питания: бензиновый Вес: 4.4кг Шаг цепи: 3/8 дюйма PiccoГарантия: 12мес Объем топливного бака: 310мл Рекомендуемая длина шины: 40.0см Объем масляного бака: 210мл

Комплектация: бензиновая пила, шина, цепь

Описание товара: Удобная и компактная бензопила Champion 142 снабжена надежным и мощным двигателем. Отлично сбалансированный корпус бензопилы делает ее эксплуатацию намного проще.

Бензопила оснащена праймером, для подкачки топливной смеси в карбюратор, благодаря которому может легко запускаться после длительного простоя и в холодную погоду. Замечательно подходит для заготовки дров, распила досок и брусьев, обработки деревьев. Может использоваться на строительных площадках.

Для длительной непрерывной работы бензопила Champion 142 оснащена топливным баком на 0,31 л. и масляным баком на 0,21 л. Антивибрационная система делает работу максимально комфортной, снижает нагрузку на оператора. Для этой же цели предусмотрены антивибрационные насадки на ручках.

Champion 137 не может похвастаться чрезмерной мощностью или скоростью резания. По сравнению с бензопилами сегмента домашних хозяйств его характеристики являются средними.

Мощность двигателя 1,55 кВт, максимальная скорость 12500, это хорошая производительность, но все же некоторые домашние модели дают немного больше.

Сборка и первый запуск цепной электропилы Champion

Распакуйте пилу, убедитесь в надежном креплении всех узлов и деталей.
Проверьте изоляцию проводки и двигателя на предмет видимых повреждений, убедитесь в их отсутствии

Важно: запрещается эксплуатация электроинструментов с поврежденной изоляцией. Установите шину и цепь на корпус мотопилы.
Отрегулируйте натяжение цепи.
Заправьте масло в систему автоматической смазки

Важно: производитель рекомендует использовать масло CHAMPION С1301 или CHAMPION, С1304.
Снимите пилу с тормоза и включите двигатель.

Электропила Champion в работе

Регулировка цепи

Электропилы Чемпион выпускаются в двух модификациях: со стандартной и безинструментальной регулировкой натяжения цепи.

В первом случае, натяжение регулируется при помощи специального винта, расположенного на передней части корпуса. При этом необходимо слегка ослабить гайки на крышке крепления, отрегулировать натяжение и затянуть гайки.

Безинструментальное натяжение цепи

  1. Установите шину на шпильки и наденьте цепь, помните: режущая кромка пильного зуба должна смотреть вперед (по часовой стрелке).
  2. Прижмите шину, закрутите внутреннюю гайку крепления, не затягивая ее до упора.
  3. При помощи наружного кольца крепления отрегулируйте натяжение цепи.
  4. Затяните до упора внутреннюю гайку крепления.
  5. После нескольких минут работы (когда цепь нагреется) проверьте ее натяжение, если надо, то откорректируйте его снова.

Распаковка, первый запуск и обкатка

Перед распаковкой бензопилы внимательно прочитайте описание, инструкцию и руководство по эксплуатации. Проверьте надежность всех креплений, при необходимости подтяните гайки и винты. Для установки пильной гарнитуры произведите следующие действия:

  • Снимите защитную крышку;
  • Наденьте цепь на шину;
  • Наденьте шину на шлицы и установите защитный кожух;
  • Слегка заверните гайки крепления;
  • Отрегулируйте натяжение цепи, при помощи натяжительного винта;

Первый запуск и обкатка

У каждого неопытного владельца бензопилы перед пуском двигателя возникает вопрос – как готовить топливную смесь, какие ингредиенты применять и чем заправлять автоматическую систему смазки пильного аппарата. Здесь есть несколько правил, которых необходимо придерживаться:

  • Используйте только бензины марки АИ-92, 95. Не рекомендуется использование бензина АИ-98;
  • Для приготовления топливной смеси следует применять только специальные масла для двухтактных моторов с воздушным охлаждением: CHAMPION JASO FD, STIHL HP, Husqvarna HP;
  • При заправке системы автоматической смазки, запрещается использование веретенки, дизельного масла, переработки и других суррогатов. Рекомендуемые масла: CHAMPION BAR & CHAIN, Husqvarna Chain Oil, STIHL ForestPlus;
  • При обкатке бензопилы следует смешивать ингредиенты в пропорции 1/25;
  • При дальнейшей эксплуатации инструмента используется топливная смесь, приготовленная в соотношении 1/50;

Обкатка бензопилы

Приготовьте небольшое количество рекомендуемой смеси. Запустите двигатель и дайте ему поработать 20-25 минут на холостых оборотах, при этом периодически прогазовывайте на протяжении 20-30 сек.

Приготовьте новую топливную смесь (пропорция 1/50) и приступайте к дальнейшей обкатке бензопилы. При этом необходимо выработать 7-8 бачков топлива. В этот период не следует перегружать и перегревать двигатель. При правильной эксплуатации бензопилы Чемпион 237, расход топлива составит не более 0,6 литра в час.

Чемпион 237: распаковка и сборка:

Преимущества бензопилы Champion 237

  • Бюджетная стоимость сочетается с высоким качеством комплектующих и сборки;
  • Наличие функции подогрева карбюратора для работы в зимних условиях;
  • Эффективная система виброгашения и защиты от отскока;
  • Современный, эргономичный корпус;

Недостатки модели Чемпион 237 16

  • Нуждается в качественной с топливной смеси;
  • В некоторых случаях возникают проблемы с запуском двигателя в холодную погоду;

Возможные неисправности и способы их устранения

НеисправностиПричина возникновенияСпособ устранения
При работе ощущается сильная вибрация, слышны посторонние звукиПлохо закреплены узлы и детали пилы.Проведите визуальный и тактильный осмотр инструмента. Затяните винты и гайки.
Двигатель не заводится.Отсутствует топливная смесь. Не работает свеча.Удостоверьтесь в наличии топливной смеси. Почистите и просушите свечу, при необходимости замените ее на новую.
Бензопила заводится, но работает неровно и глохнет.Разбалансирован карбюратор.Отрегулируйте карбюратор самостоятельно, или обратитесь в сервисный центр.
При работе на холостых, двигатель самостоятельно набирает обороты.Усложнена или отсутствует подача воздуха.Прочистите воздушный фильтр, в случае необходимости замените его.
При нажатии на гашетку газа, двигатель не набирает обороты.Карбюратор загрязнен.Прочистите и отрегулируйте карбюратор.
Протекает топливоТопливная смесь может течь из-за нарушения герметичности бачка, карбюратора или топливопровода.Замените топливный бачок. Устраните повреждения топливной системы.

Преимущества и недостатки

Модель 125Т получила высокую оценку владельцев частных и фермерских хозяйств, участников научных экспедиций и туристических походов. Умеренная мощность карбюраторного привода частично или полностью компенсируется небольшими размерами, быстрой обкаткой бензопилы, повышенной безопасностью при выполнении высотных работ.

В перечне достоинств инструмента:

  • доступная по отношению к идентичным аналогам других производителей стоимость;
  • система эффективного воздушного охлаждения;
  • максимально удобный и надежный захват, кронштейн для подвески пилы на монтажный пояс или плечевой ремень с карабином, возможность удержания инструмента одной рукой;
  • высокая скорость срабатывания механизма аварийной остановки пильной цепи;
  • наличие блокировки случайного запуска, экономичного и удобного в настройке диафрагменного карбюратора, практически безотказного электронного зажигания.

Серьезные эксплуатационные недостатки в конструкции пилы отсутствуют. Более того, пользователями отмечено значительное улучшение качественных характеристик всего брендового ассортимента.

Отдельные претензии касаются качества заточки пильной цепи и отливки пластиковых деталей корпуса, несовершенного по современным стандартам баланса.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т) В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке. Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке

Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Источник

Внешний вид

Бензопила CHAMPION 254-18 незаменима при распиловке заготовок из древесины, валке деревьев, обрезке ветвей.

  • Габариты упаковки: 412х265х275 мм.
  • Вес: 5,1 кг.
  • Емкость топливного бака: 0,52 л.
  • Объем масляного бака: 0,26 л.

Пила цепная бензиновая рассчитана на длительный период эксплуатации. Внутренние элементы инструмента защищены от неблагоприятного внешнего воздействия и повреждений, так как корпус произведен из ударопрочного пластика. Благодаря этому устройство надолго сохраняет потребительские качества. Для продолжительного срока службы картер двигателя выполнен из алюминиевого сплава, устойчивого к механическим повреждениям и коррозии. Быстрый доступ к воздушному фильтру создает комфортные условия эксплуатации. Отличная эргономика и многоточечная антивибрационная система гарантируют комфортную работу. Эргономичная рукоятка включения оснащена защитой от произвольного включения, соответствующей стандартам безопасности. Металлический зубчатый упор служит для безопасной работы при валке деревьев и распиловке бревен. Объем топливного бака составляет 0,55 л, чего достаточно для длительного применения. За счет этого модель оптимальна для дачных участков без централизованного энергоснабжения.

  • Пильная шина 18″.
  • Цепь.
  • Свечной ключ.
  • Отвертка для настройки карбюратора.
  • Документация.

В комплекте, кроме самой бензопилы, Вы получите пильную шину на 18 дюймов, цепь, набор инструментов и документацию. Упаковка – картон.

Вывод

Chainsaw Champion 137, это хороший инструмент для своей ценовой ниши. Его способность достаточна для выполнения задач, которые могут возникнуть в стране или в частной экономике, тем больше она не рассчитана и не способна по причине низких моторных ресурсов.

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
