Бензиновая виброплита. устройство и характеристики

Лучшие электрические виброплиты

Лучшими электрическими плитами выбраны следующие изделия:

  • Вибромаш ВИ-99 В;
  • SHATAL PC-1443;
  • КРАСНЫЙ МАЯК ВУ-05-45.

Далее расскажем, в чем их особенности, и какими преимуществами модели обладает перед другими электрическими виброплитами.

Вибромаш ВИ-99 В

Виброплиты являются простыми и примитивными конструкциями, и многие строители могут сделать их самостоятельно. Самая важная деталь — вибромотор, и Вибромаш ВИ-99 В является очень выгодным приобретением. Во-первых, вы экономите ваши финансы на покупке виброплиты, а во-вторых — с помощью обычного мотора вы сделаете плиту в зависимости от потребностей и особенностей строительного процесса. Отечественный производитель позаботился не только о производительности, но и о надежности. К устройству в комплекте идет подробная инструкция по эксплуатации, чтобы пользователь избежал ошибок и не подверг себя опасности.

ПроизводительРоссия
Особенности моделивибромотор самостоятельно изготавливает плиту
Мощность, в Вт500

Цена: от 6999 до 8729 рублей.

Плюсы

  • высокий уровень мощности;
  • учет особенностей процесса;
  • создание собственных плит;
  • надежность конструкции;
  • наличие подробной инструкции по эксплуатации.

Минусы

не найдено.

виброплита Вибромаш ВИ-99 В

SHATAL PC-1443

Еще одна модель от китайского производителя, но уже в категории электрических виброплит. Компания предлагает также бензиновые и дизельные модели, отличающиеся прочностью и мощностью конструкции. Уникальная система снижения вибрации обеспечивает полный контроль за осуществляемыми работами, а также гарантирует безопасность пользователя.

Мощность устройства3 л.с.
СтранаКитай
Характеристики и особенностипрочность конструкции, работа от сети 220 В

Цена: от 114000 до 120000 рублей.

Плюсы

  • работа от электричества;
  • контроль за вибрациями и система их снижения;
  • повышенные показатели безопасности;
  • скорость уплотнения составляет 25 м/мин.

Минусы

не найдено.

виброплита SHATAL PC-1443

КРАСНЫЙ МАЯК ВУ-05-45

Профессиональная виброплита по доступной стоимости. Справляется в основном с сыпучим грунтом, например, с песком. Станет незаменимым устройством на даче и на приусадебном участке. Без труда трамбует на глубину до 15 см, имеет легкий вес и отличается маневренностью. Мощность составляет 0,5 лошадиных сил, и в соотношении стоимости и качества по назначению виброплита считается одной из самых лучших современных моделей.

ПроизводительРоссия
Особенности моделилаконичный форм-фактор
Мощность, в Вт0,5 л.с.

Цена: около 25000 рублей.

Плюсы

  • простота использования товара;
  • качественная сборка частей;
  • стабильная мощность;
  • продолжительный эксплуатационный период;
  • подключение к обычной бытовой розетке;
  • маневренность и управляемость;
  • работа с сыпучими грунтами и песком;
  • легко найти в продаже.

Минусы

не найдено.

виброплита КРАСНЫЙ МАЯК ВУ-05-45

Ремонт бензинового агрегата

Приступая к ремонту бензинового двигателя внутреннего сгорания, необходимо предварительно убедиться, что в баке нефункционирующего агрегата достаточно топлива, переключатель зажигания находился во включенном положении и воздушная заслонка стояла правильно. Это нужно сделать, чтобы лишний раз не разбирать технику и не тратить время зря.

Наиболее часто проблемы с ДВС вызываются следующими причинами:

  • низким уровнем масла или его плохим качеством, при этом мотор вовсе не запускается либо останавливается во время работы;
  • загрязненностью воздушного фильтра, которая приводит к неустойчивой работе мотора, потере мощности либо вовсе к невозможности его запуска;
  • неисправностью свечи, что вызывает проблемы с пуском бензинового агрегата либо приводит к неустойчивому его функционированию;
  • сильным загрязнением элементов выхлопной системы (или прогоранием глушителя), которое сказывается на ряде эксплуатационных характеристик оборудования;
  • износом поршней либо отсутствием правильной регулировки карбюратора, что приводит к неустойчивой работе без нагрузки либо падению мощности.

Проверка масла

Если уровень масла ниже нормы, то пуск двигателя во многих современных моделях уплотнителей блокируется встроенными датчиками. Чтобы проверить это, поступают так:

  • устанавливают оборудование на ровную площадку (в горизонтальной плоскости);
  • откручивают крышку заливного отверстия;
  • вставляют щуп;
  • определяют достаточность масла по нему.

Масло для виброплиты требуется периодически менять из-за его загрязнения: первый раз – через 20 часов, а все последующие – через каждые 100 часов непрерывной эксплуатации техники. Смазочный материал лучше использовать высокого качества. Храниться масло должно в чистых емкостях.

Очистка воздушного фильтра

Воздушный фильтр очищают следующим образом:

  • снимают, открутив предварительно гайку, крышку воздухоочистителя;
  • отвинчивают следующую гайку и достают элементы фильтра;
  • теплой водой с обычным моющим средством промывают губчатый фильтр, а затем его просушивают и смачивают моторным маслом, излишки которого отжимают;
  • с помощью сжатого воздуха чистят фильтрующий элемент из бумаги;
  • собирают воздушный фильтр.

На рисунке ниже представлена схема воздушного фильтра и его элементов.

Проверка свечи зажигания

Чтобы проверить состояние свечи зажигания (ее загрязненность, износ, расстояние между электродами) поступают так:

  • используя торцовый ключ, снимают свечу;
  • определяют степень ее износа, а также наличие дефектов, например, сколов;
  • сравнивают величину зазора между двумя электродами с номинальным его значением 0,7-0,8 мм, регулируя расстояние при необходимости;
  • если выкрученную свечу далее использовать нельзя, то ставят новую.

Обслуживание выхлопной системы

Устройство выхлопной системы показано на схеме ниже.

Обслуживание выхлопной системы проводят следующим образом:

  • раскрутив винты М5, снимают кожух;
  • чтобы рассоединить глушитель и пламегаситель, откручивают винт М4;
  • используя металлическую щетку, удаляют углеродистые загрязнения;
  • если глушитель не прогорел, то собирают весь узел.

Чтобы свести вероятность возникновения поломок бензиновых агрегатов к минимуму, нужно правильно ухаживать за техникой: вовремя менять масло, фильтры, свечи. Перед эксплуатацией виброплиты с любым типом двигателя следует осмотреть ее на наличие внешних дефектов, необходимо тоже проверить надежность болтовых соединений, натяжку ремня. После выполнения работы требуется очистить агрегат от различных загрязнителей, например, сажи, грязи, масла. При эксплуатации оборудования необходимо соблюдать рекомендации, изложенные в инструкции к нему. Простые правила позволят максимально продлить срок службы техники.

Основные производители вибрационных плит

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Андрей Соломин

Конструкция механизма

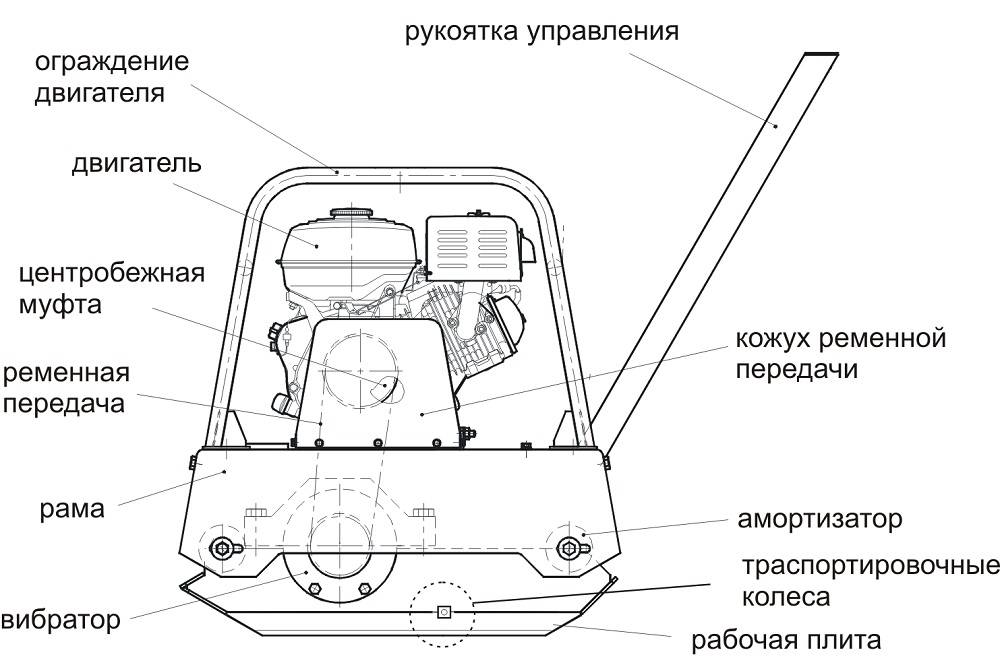

Устройство

Основной элемент виброплиты, с которого начинается создание установки — металлическое основание.

Существуют стальные и чугунные образцы, однако, в домашних условиях применение чугуна нецелесообразно.

Он способен дать трещину, не поддается сварке, хрупок.

Обычно используют стальной лист толщиной от 8 мм. На поверхность основания устанавливают дополнительные элементы для увеличения массы.

Они же служат основанием для установки двигателя и вибрационного механизма. В большинстве случаев это обычный вал, установленный на двух подшипниках, на котором в продольном направлении крепится груз. Вращение вала создает вынуждающую силу, за счет собственного веса и инерционного усилия образующую частые кратковременные нагрузки на грунт.

Чертеж

Эффективность работы виброплиты зависит от веса, площади основания и режима вращения эксцентрикового вала. Слишком просторная плита не способна создавать большое давление, поскольку вес установки распределяется по площади и снижает удельное давление.

Небольшое основание дает большую эффективность, но воздействует слишком избирательно, точечно. Такой режим не позволяет получить равномерное уплотнение грунта по всей площади участка. Вращение эксцентрикового вала создает значительную нагрузку на все конструкционные элементы. Слишком интенсивная вибрация способна разрушить виброплиту, оказать негативное влияние на работу двигателя, отрицательно сказывается на самочувствии работника.

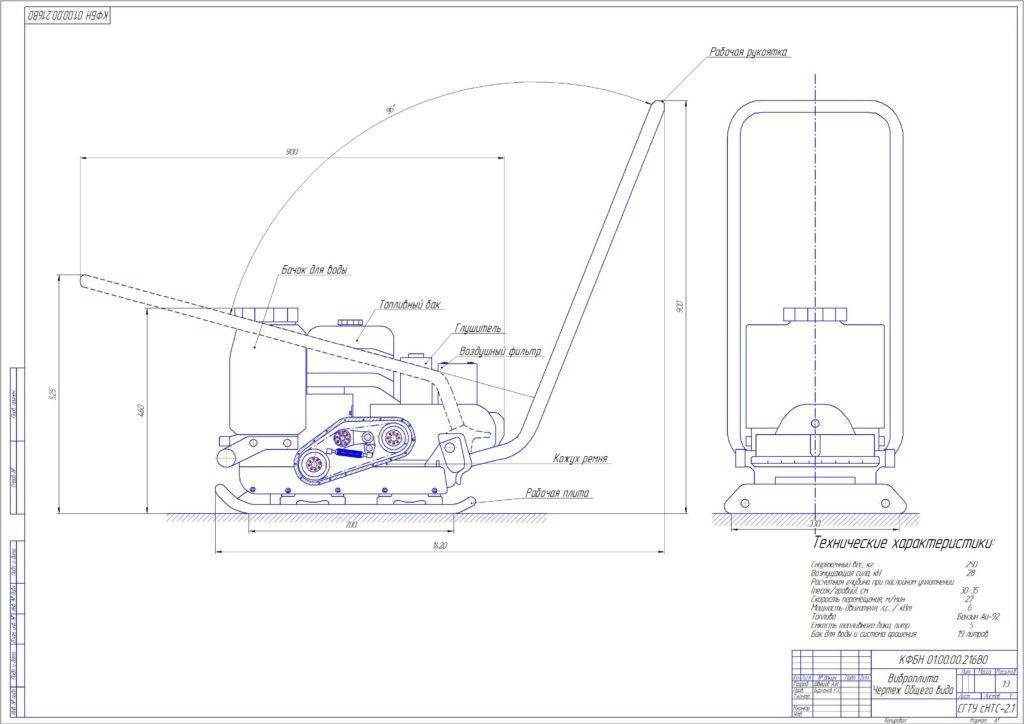

Пример чертежа виброплиты бензиновой:

ГОСТ

Для вибрационных уплотняющих плит общие технические условия стандартизированы ГОСТом 31552-2012, изданным в августе 2013 года.

Стандартные машины этого типа сопровождаются нормативными документами, в которых указываются не только все технические характеристики самого механизма, но и глубина уплотнения для материалов различных типов.

Маркировка

Стандарт ГОСТ 31552-2012 рекомендует изготовителям виброплит использовать маркировку с конкретной индексацией, представляющей собой структуру вида ПВУХ–Y–Z–H, где:

  • ПВУ – плита вибрационная уплотняющая.
  • Х – способ передвижения (СР – самоходный реверсивный, СО – самоходный одноходовый).
  • Y – эксплуатационная масса, округленная до ближайших 10 кг.
  • Z – ширина рабочей поверхности в миллиметрах.
  • Н – порядковый номер модели.

Классификация вибротрамбовок по массе

Наряду с мощностью, важным техническим показателем является масса

Именно на нее нужно обращать внимание при выборе модели устройства или при создании трамбовки своими руками. Согласно этому параметру виброплиты делятся на четыре вида:

Тип виброплитыМассаОсобенности и область применения

Легкие

До 100 кг

Низкая степень уплотнения, применяются в сельском хозяйстве, при ландшафтном планировании

Универсальные

100-200 кг

Высокочастотные с малой амплитудой, используются для тонких слоев грунта мелкозернистой фракции и асфальтовых покрытий

Среднетяжелые

200-500 кг

Применяются для толстых слоев грунта крупнозернистой фракции

Тяжелые

Более 500 кг

Имеют высокую амплитуду колебаний, используются при необходимости высокой степени трамбовки

Полезный совет! При выборе виброплиты следует учитывать, что тяжелое устройство менее маневренно, но более эффективно. Если масса не будет соответствовать толщине грунта и окажется меньше рекомендуемой, понадобится много времени на уплотнение и будет израсходовано дополнительное количество топлива или электроэнергии.



Прежде чем купить виброплиту, нужно решить в каких целях и где она будете использована, от этого будет зависеть ее масса

Как выбрать виброплиту

Двигатель. Современные виброплиты комплектуются тремя видами силовых агрегатов.

  1. Электрические модели стоят недорого, но привязанность к источнику тока делает их применение крайне ограниченным. Да и мощностью виброплиты с электродвигателем не могут похвастаться (250-2200 Вт).
  2. Дизельные двигатели отличаются высокой мощностью. Такими моторами оснащается крупногабаритная профессиональная техника. К недостаткам этого типа виброплит следует отнести высокую цену и большой вес.
  3. Бензиновые агрегаты находят самое широкое применение. Такие виброплиты покупают дорожно-строительные организации и индивидуальные предприниматели. Они прекрасно сочетают мобильность, долговечность и доступную цену.

Вес и глубина уплотнения. В зависимости от вида утрамбовываемого материала, подбираются такие показатели, как вес и глубина уплотнения.

  1. Для мощения тротуаров и дорожек подойдет легкая техника (до 75 кг) с глубиной уплотнения 150 мм.
  2. Универсальными способностями обладают виброплиты весом до 90 кг. Они подходят для ремонта асфальтированного полотна, проведения озеленительных и ландшафтных работ. Такая техника обеспечивает глубину уплотнения до 250 мм.
  3. В промышленном и дорожном строительстве чаще всего используются виброплиты весом до 140 кг. Они уплотняют сыпучий материал на глубину до 300 мм.
  4. Профессиональная техника весом от 140 кг может утрамбовывать не только песок и асфальт, но глину и вязкий грунт. Тяжелые виброплиты приходят на выручку, когда катки и асфальтоукладчики не способны работать на ограниченном пространстве. Глубина уплотнения нередко превышает 500 мм.

Площадь рабочей плиты. Главным элементом строительной техники является рабочая плита или подошва. Она делается из чугуна, поэтому и вес ее напрямую зависит от габаритных размеров. Чем больше площадь плиты, тем выше производительность. Но при этом приходится устанавливать более мощный двигатель, делать очень прочную раму, что негативно отражается на цене. Модели с габаритами 50х50 см и выше нужны дорожникам, чтобы в краткие сроки устраивать тротуары или асфальтовое покрытие. Для укладки садовых дорожек или трамбовки траншей требуется компактная подошва (примерно 40х40 см).

Реверс (обратный ход). Виброплита во время работы совершает прямолинейное движение вперед. И если техника упирается в стену или другое препятствие, возникает проблема с разворотом. Это в первую очередь касается тяжелых моделей. Поэтому производители устанавливают дополнительный вибровозбудитель, который обеспечивает обратный ход. Реверс позволяет оператору меньше уставать при длительном уплотнении грунта.

Система орошения. Для работы с вязкими и липучими материалами (битум, асфальт) требуется постоянное смачивание подошвы водой. С этой задачей успешно справляется система орошения, которая представляется собой емкость для хранения воды и трубопроводы, подающие ее в рабочую зону.

Мы отобрали в обзор 7 лучших виброплит. Все они продаются на российском рынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

  • Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
  • Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
  • Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
  • Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

  • Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
  • Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Принцип работы виброплиты

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Полезный совет! Выбирая агрегат с чугунной плитой, обязательно обращайте внимание на марку металла. Низкокачественная чугунная плита может покрыться трещинами при длительном использовании по гравию

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

5-е место – модель Impulse VP50L

Техника начального уровня, которая подойдет как для выполнения несложных операций в профессиональной сфере, так и для укладки садовых дорожек. Мощность составляет 2200 Вт, что позволяет уплотнять тот же песок на 20 см. Конструкция агрегата ориентирована скорее на бытовое применение – об этом говорит и наличие эргономичной управляющей оснастки, и в целом компактные размеры. Что касается отзывов самих владельцев, то они подчеркивают неплохое качество сборки, долговечность элементной базы и стабильность работы движка. К недостаткам бензиновой виброплиты VP50L относят скромную по размерам подошву и прожорливость в отношении топлива. Несмотря на умеренные технико-эксплуатационные показатели, это не самый экономный агрегат даже на фоне моделей любительского уровня. Тем не менее, ценник в 22 тыс. руб. дает основание поставить эту модель на пятое место в рейтинге виброплит.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

  1. Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
  2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
  3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
  4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
  5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
  6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
  7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
  8. При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
  9. Разворачивать агрегат стоит одной рукой.
  10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
  11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
  12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
  13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора

Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

Характеристики виброплиты

Мы уже немного рассказали про вес и вибрационную силу, однако это не единственные важные характеристики.

  • Масса (в килограммах);
  • Вид двигателя;
  • Мощность (кВт);
  • Расход топлива или энергии (литров или кВт в час);
  • Размеры опорной плиты (указывается ширина и длина в миллиметрах);
  • Размеры всей машины (в мм);
  • Частота вибраций (в Гц, может регулироваться во многих машинах);
  • Амплитуда вибраций (в мм);
  • Скорость движения (м/мин).

Также в описании или инструкции применения виброплиты можно найти объём топливного бака, уровень вибрации на руки оператора, модель двигателя и так далее.

В зависимости от назначения плиты немного отличается принцип работы. Если агрегат используется для трамбовки асфальта, в машине предусмотрена система подачи воды, чтобы опорная плита (ровная с закругленными краями) не прилипала к рабочей поверхности. Для уплотнения гравия используют более тяжёлые машины с рельефной плитой.

Виды виброплит, исходя из их массы

Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.

  1. Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
  2. Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
  3. Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.

Какая виброплита лучше

Представленные в обзоре модели – лучшие в своих классах. Универсального оборудования нет: трамбовка для дорожных работ по укладке асфальтобетонного полотна не поместится в траншее под фундамент дачи или бани. Команда VyborExperta.ru рекомендует:

  • Diam VMR-115/5.5H – для обустройства приусадебного участка;
  • Wacker Neuson BPU 2540A – незаменима при прокладке асфальтовых дорожек;
  • Zitrek z3k50 Loncin 154F – поможет обустроить участок на даче;
  • Вибромаш ВУ-11-75 – для работы в закрытых зданиях;
  • Weber mt CR-6 – помощник дорожного строителя;
  • ТСС WP90TL – для бригады по строительству коттеджей.

Правильный выбор трамбовки позволит выполнить запланированные работы в соответствии с действующими СНиПами и стандартами.

Виды виброплит, исходя из их массы

Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.

  1. Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
  2. Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
  3. Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.

Лучшие виброплиты с дизельным двигателем

Комплектуются мощными дизельными моторами. Имеют большой вес, применяются при реализации масштабных проектов. Дизельные реверсивные виброплиты используют при строительстве автомобильных дорог, прокладке трамвайных путей, укладке брусчатки на городских площадях. Техника экономична, но нуждается в регулярном обслуживании.

Weber mt CR-6 100535309

Изготовленная в Германии реверсивная вибротрамбовка укомплектована мощным экономичным мотором, который обеспечивает высокие показатели центробежной силы. Тяжелая литая чугунная плита справляется с утрамбовкой основания любого типа. Корпус из листовой стали закрывает все важные узлы, обеспечивает защиту от попадания грязи или гравия.

Платформа имеет прямоугольную форму, а закругленные края упрощают работу в траншеях. Машина тяжелая, укомплектована прочной защитной рамой с упором, за который технику перемещают краном. Управлять уплотняющим воздействием можно с помощью рычага на рукоятке, контролирующим дроссельную заслонку силового агрегата. Тросовый механизм смещения надежно защищен от механического воздействия.

Достоинства:

  • Плавно работающий гидравлический реверс;
  • Автоматическая натяжка ремня;
  • Электрический стартер;
  • Высокая скорость;
  • Возможность установки системы контроля над уплотнением.

Недостатки:

Высокая цена.

ТСС WP90TL 207195

Одну из самых маленьких дизельных моделей рекомендуется купить для трамбования на небольших строительных площадках. Обладает большой для своего класса мощностью, глубина уплотнения достигает 30 см благодаря весу, центробежному усилию. Несмотря на отсутствие реверса, отличается высокой производительностью, маневренность. Форма плиты позволяет работать в траншеях.

Управление с помощью регулировки дроссельной заслонкой, которое расположено на рукоятке. Основание платформы открытое, что способствует эффективному самоочищению. Кожух защищает все узлы от песка и грязи, амортизаторы снижают вибрацию. Предотвратить случайное повреждение двигателя помогает прочная рама, на которое есть специальный упор для перемещения техники краном.

Достоинства:

  • Встроенные колеса;
  • Вместительный бак для воды;
  • Легкий запуск;
  • Складная ручка.

Недостатки:

Небольшой бак для топлива.

Как устроены и работают виброплиты

Механизм виброплиты имеет несколько основных узлов. Это платформа, вибратор (вибровозбудитель), рама с мотором и рукоятка управления.

Несмотря на то, что плиты имеют разное оснащение и размерные характеристики, общий принцип работы, как и конструктивные особенности, у них остаются идентичными.

  1. Платформа. Это рабочая поверхность, которая и воздействует на обрабатываемую плоскость, усыпанную песком, щебнем, грунтов и другими материалами. Выполнена из чугуна или стали. Через платформу передаётся вибрация, и участок трамбуется.
  2. Вибровозбудитель. Обычно представлен в виде цилиндра, на котором устанавливается дисбалансный вал. Он создаёт колебания, превращающиеся в вибрацию.
  3. Рама и двигатель. Это опорная рама, на которую монтируется мотор. Если говорить в деталях про устройство современной виброплиты, то тут стоит добавить, что двигатели виброплит могут быть 3 видов. Это устройства с бензиновой, дизельной и электрической силовой установкой.
  4. Рукоятка. Это элемент, обеспечивающий возможность управления вибрационной плитой. Но вместо рукоятки также может использоваться пульт ДУ (дистанционное управление).

Принцип действия современная виброплита имеет общий, вне зависимости от конструктивных особенностей.

Он заключается в колебательных воздействиях на обрабатываемую поверхность, которая сочетается с большой массой платформы.

Вибрация в сочетании с массой способствуют тому, что мелкие частицы падают вниз, тем самым увеличивая плотность слоя песка, щебня, грунта и другого сыпучего материала. В отличие от обычного прессования катками, виброплиты, помимо массы, ещё воздействуют колебаниями. Это в значительной мере повышает эффективность трамбования.

Место №3 – модель Champion PC1645RH

Близкая к промышленному уровню виброплита, стоимость которой составляет уже порядка 90 тыс. руб. Высококачественный японский двигатель Honda GX270 располагает мощностью 6600 Вт, благодаря чему техника может уплотнять некоторые сыпучие материалы до глубины 50 см. И хотя масса составляет 161 кг, нельзя сказать, что агрегат получился малоподвижным и неудобным в управлении. На рукоятке предусмотрен рычаг для управления скоростными режимами, а при необходимости оператор бензиновой виброплиты Champion PC1645RH может подключить и реверсный (обратный) ход. Пользователи на первое место в списке преимуществ модели ставят надежность конструкции. Выполняя ответственные задачи в сложных условиях, техника сохраняет темп работы и не сбивается в базовых настройках на протяжении многих часов. Техническая база изготовлена из высокопрочных коррозиестойких сплавов, поэтому можно рассчитывать и на длительный срок эксплуатации без капитального ремонта.

Виды виброплит в зависимости от типа двигателя

  1. Бензиновые – наиболее востребованные модели, которые отличаются небольшой ценой и простой эксплуатации. Рабочим элементом является двигатель внутреннего сгорания, работающий на бензине. Если сравнивать с дизельным вариантом, то данные модели менее восприимчивы к погодным условиям и легче запускаются.
  2. Электрические – данные образцы имеют цену меньше, чем дизельные и бензиновые агрегаты, при этом не уступают в мощности. Из минусов – необходимость везде иметь подключение к электросети. Необходимо не забывать, что сечение кабелей подключаемых к двигателю должно соответствовать предполагаемой нагрузке.
  3. Дизельные – наиболее дорогие модели, работающие на самом дешевом топливе, что делает такие образцы экономичным вариантом для покупки. Одним из недостатков моделей данного типа является высокий уровень шума, создаваемый мотором.

Какое масло нужно заливать в двигатель виброплиты?

Перед самым началом работы с виброплиттой нужно залить масло в ее двигатель. Помните, что нужно проверять уровень масло перед тем, как запустить виброплиту. В противном случаем ваша техника выйдет из строя.

Для двигателей на бензине марки Honda gx390, gx270, gx200, gx160 подойдет минеральное моторное масло вязкостью sae10w40 или sae10w30.

Также есть масла других вязкостей, но они могут не подойти в связи особенностей вибротехники, что может тоже привести к поломке двигателя. Лучше всего не проводить никаких экспериментов, а использовать то масло, которое рекомендуется согласно инструкции по пользованию виброплитой.

Подведем итоги

Чтобы определить, сколько масла нужно заливать в двигатель автомобиля, необходимо придерживаться нескольких рекомендаций:

  • Выберите автомобильное масло, которое будет постоянным на протяжении всей эксплуатации. Смазку следует подбирать с учетом условий эксплуатации автомобиля.
  • Если автомобиль активно эксплуатируется, проверяйте степень заполнения маслом щупом не реже одного раза в 3-4 дня.
  • Следите за интервалом замены смазки.
  • Залить двигатель смазкой в ​​соответствии с технологией. Не переливайте и не переливайте раствор.
  • Если у вас нет опыта, знаний или сомнений, обратитесь на СТО, где есть необходимое оборудование. Специалисты проведут необходимые работы на двигателе, независимо от того, дизельный он или бензиновый.

Соблюдение рекомендаций гарантирует вам долгую работу силового агрегата.

Sources:

https://autonissancar.ru/x-trail/i-vse-taki-kakoe-maslo-lit-v-nissan-x-trail https://m-s.By/stati/1160-kakoe-maslo-zalivat-v-vibroplitu-i-kak-ego-zamenit https://metlon.ru/stati/kakoe-maslo-lit-v-vibroplitu.html https://maslocar.com/motornoe-maslo-dlya-dvigatelya-mazda-3-bl.html https://vmasla.ru/interesnoe/skolko-masla-dvigatel

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
