Изготовление
Процесс приготовление раствора является трудоемкой строительной операцией. Именно поэтому корыто для подготовки замеса должно отличаться высокой прочностью и быть удобным в эксплуатации.
Рассмотрим один из возможных вариантов конструкции. Для изготовления понадобятся следующие материалы:
металлический лист. Желательно использовать листовую сталь размером 1000х2000 мм, толщиной не менее 1 мм, имеющую цинковое покрытие. Размеры стального листа могут отличаться. Главное, чтобы объем емкости соответствовал поставленным задачам;
Читать также: Какой кабель лучше для телевизионной антенны
Делаем емкость для приготовления раствора из листового металла
- древесина хвойных пород в виде досок толщиной от 30 до 50 миллиметров. Подготовьте одну доску длиной порядка 6 метров, что позволит изготовить корыто с габаритами 1х2 м;
- гвозди для изготовления деревянного каркаса или саморезы для фиксации стального листа к доскам.
Изготавливая корыто для бетона своими руками, производите работы в следующей последовательности:
- Разрежьте цельную шестиметровую доску на 4 заготовки: две штуки длиной по 2 метра и две длиной по 1 метру.
- Закруглите по радиусу края на двухметровых заготовках, отпилив угловые фрагменты.
- Прибейте к прямолинейным частям подготовленных планок, используя гвозди, стальной оцинкованный лист.
- Отогните края листа на уровне радиусной части и, используя саморезы, зафиксируйте доски метровой длины.
- Дополнительно зафиксируйте элементы конструкции с помощью саморезов, что позволит увеличить ресурс эксплуатации и обеспечит герметичность.
Учитывая небольшие габаритные размеры и массу, транспортировать такую емкость для бетона не сложно. Радиусная форма листа на торцах облегчает извлечение готового раствора и чистку. Герметичность конструкции достигается после первоначального замеса, когда цементный раствор герметизирует небольшие щели. После застывания бетонной массы вода не сможет вытечь наружу.
Материалы для отделки цоколя фундамента: достоинства и недостатки цементной штукатурки, натурального и искусственного камня, сайдинга
После первого же замеса корыто станет практически герметичным из-за заполнения щелей бетонным раствором
Данный вариант конструкции отличается простотой и позволяет использовать имеющиеся в наличии строительные материалы. Такое корыто является вполне полноценным приспособлением для приготовления бетона.
Особенности использования оборудования
Использование бадьи для подачи бетона на строительную площадку
Прежде чем познакомиться с видами емкостей для подачи бетона, стоит определить для чего они нужны, преимущества оборудования.
Бадьи для бетона используются:
- При разгрузке раствора из транспорта любого вида, включая автобетоносмеситель;
- При проведении заливки смеси в труднодоступные места конструкции;
- Чтобы обеспечить подачу состава при затрудненном подъезде транспорта к месту разгрузки;
- Для проведения работ на небольших площадях и отсутствии мощного крана-подъемника, бадья под бетон – лучший вариант.
Подача раствора в емкости должна производиться с соблюдением некоторых условий.
К ним относятся:
- Возможность проведения работ с относительно малой скоростью;
- Необходимость наличия оборудования для подъема бадьи;
- Возможность доставки состава к месту погрузки;
- Разгрузку этого бункера должны производить нескольких рабочих.
При монолитном строительстве своими руками не всегда нужна такая емкость — современные стационарные бетононасосы легко обеспечивают подачу раствора на сотни метров.
Даже системы с меньшей емкостью, установленные на шасси грузовика, прекрасно могут справляться с доставкой состава в опалубку, расположенную на высоте до 30 метров. Но стоимость такого процесса достаточно высокая.
Особенности бадьи для подачи бетона «Рюмка»

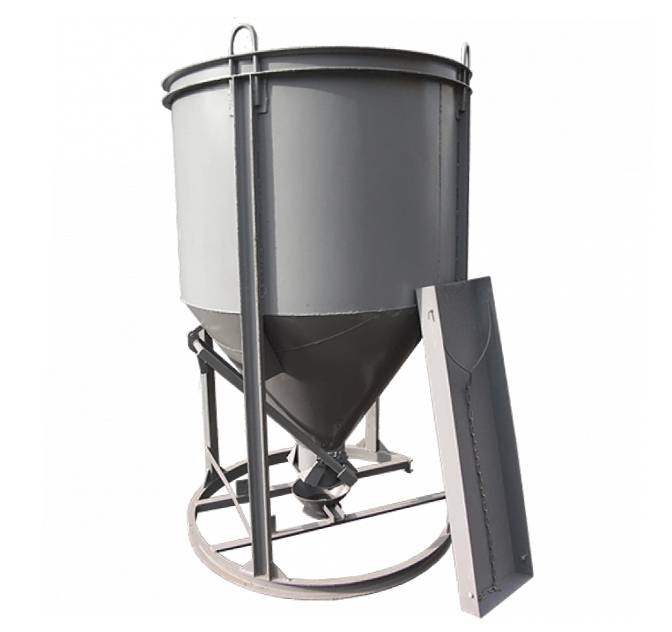

Другой вариант бункера — бадья для бетона «рюмка». Ее еще называют: вертикальная круглая (БВК) или бадья неповоротная — БН. Емкость заполняется бетонной смесью, и транспортируются в вертикальном положении. Для направленной подачи бетона имеет лоток. Затвор челюстного типа легко открывает выпускное отверстие и плотно закрывает его при помощи рычага. БН используется на объектах, где имеются строительные краны.
Описанные варианты конструкций выпускаются различных типов в зависимости от объема бадьи. Он варьирует в пределах от 0,5 до 2,5 кубических метров. С увеличением объема бункера увеличивается грузоподъемность от 2500 кг до 6000 кг и собственный вес изделия от 300 до 1600 кг. Важная характеристика бадьи для бетона цена изделия. Она колеблется в пределах 20 -35 тыс. рублей в зависимости от грузоподъемности конструкций, ценовой политики фирм, производящих эти изделия.
Не стоит забывать и о возможности приобретения оборудования в аренду. Аренда бадьи для бетона, как правило, предлагается фирмами, производящими их. Иногда это более целесообразно, чем покупка бункера. Если устройство для бетонной смеси необходимо для разового использования, то выгоднее будет уплатить за его аренду, чем тратится на покупку бадьи в личную собственность.
В любом случае, бадья для бетона — необходимый элемент строительной техники и оснащения рабочего сектора застроек. Данное изделие обеспечивает транспортировку бетонных смесей в любое место строящегося объекта, расширяет временной интервал их использования, снижает потери материалов за счет дозировки, поддержания смеси в рабочем состоянии и полной выгрузки с помощью электровибраторов. Выбор нужной модели бункера зависит от масштабов строительства, оборудования строительной площадки.
Конструкция
Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).
Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.
Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.
Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.
В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.
Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.
Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.
Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.
Самостоятельное изготовление бадьи
При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.
Подготовка чертежа
При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.
Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.
Резка заготовки и сварка конструкции
Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.
После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.
Изготовление каркаса
Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.
Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.
Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.
Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.
Конструктивные особенности и характеристики бункеров «рюмка»
- Загрузка смеси в бадью осуществляется вертикально, а отверстие для выгрузки расположено внизу, имеется также поворотный лоток для равномерной подачи бетона.

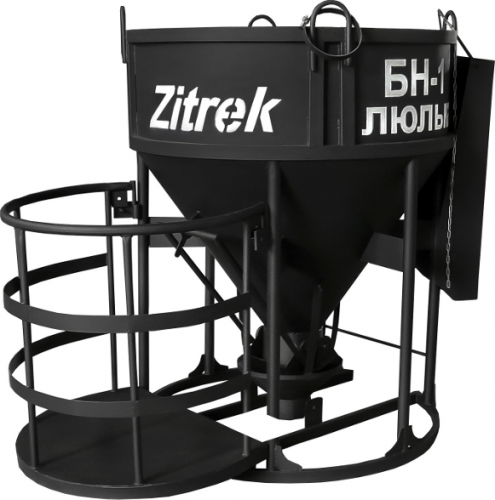

- Конструкцию можно оснастить специальной люлькой для размещения оператора, если это требуется.
- Емкость может использоваться для подачи, хранения и транспортировки смеси.
Вся наша продукция отвечает требованиям по качеству и безопасности работ, а также отличается:
- надежностью и простотой в эксплуатации;
- устойчивостью к коррозийному воздействию и другим внешним факторам;
- качеством материалов и комплектующих, из которых изготовлены бадьи.
У нас можно купить бадью «рюмка» разного объема для подачи бетона. Для этого достаточно оформить заказ через сайт или обратиться к менеджерам, которые ответят на все вопросы и помогут укомплектовать заказ.
Почему покупать емкости для бетона лучше у нас?
Все просто. Мы предложим вам самые лучшие условия. Даже если вы найдете подобную продукцию по меньшей стоимости, мы все равно дадим такую цену, отказаться от которой у вас не получится. Мы знаем, как привлечь покупателя, не теряя при этом качества продукции.
Преимущества ИолитМ
- Цена от производителя без каких-либо набавок торговых предприятий.
- Скидки – 5% и выше по мере увеличения объема вашего заказа.
- Многие продукты нашего предприятия участвуют в акции «бесплатная доставка до склада компании перевозчика».
- Удобные условия для сотрудничества! Несколько вариантов оплаты, среди которых есть даже кредит и рассрочка для постоянных и оптовых покупателей. Доставка выбранной вами компанией-перевозчиком.
- На всю продукцию завода ИолитМ распространяется официальная гарантия, согласно которой покупатель получает право на бесплатный ремонт наших изделий. Купить емкости для бетона достаточно просто.
Звоните прямо сейчас – и уже завтра мы сможем приступить к производству вашего заказа. Соблюдение сроков, высокое качество продукции и возможность изготовления любых металлоконструкций с учетом индивидуальных требований доступны для всех наших покупателей.
Назначение и разновидности строительной бадьи
Рассмотрим, в каких случаях может потребоваться бадья для бетона:
- если заливка бетона производится в труднодоступном месте;
- в случае проведения строительных работ в малых масштабах на небольшой площади, где нет места для альтернативных способов подачи смеси;
- если подача бетона автобетоносмесителем невозможна из-за особенностей локации строительного участка.
Стоит отметить, что в продаже имеются бадьи, изготовленные промышленным способом, но стоят они достаточно дорого. Форма и размеры, а также другие характеристики таких ёмкостей регламентированы, и если вы хотите изготовить бадью своими руками, стоит для начала изучить их особенности и сферу применения.

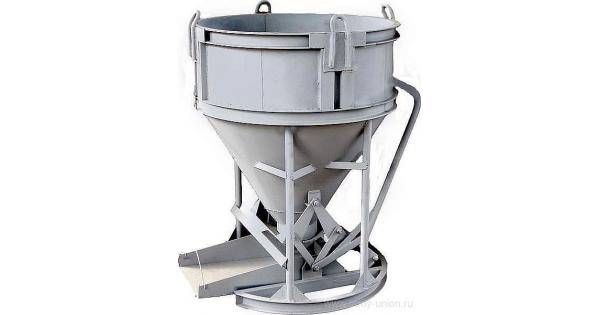

Рюмка или колокольчик

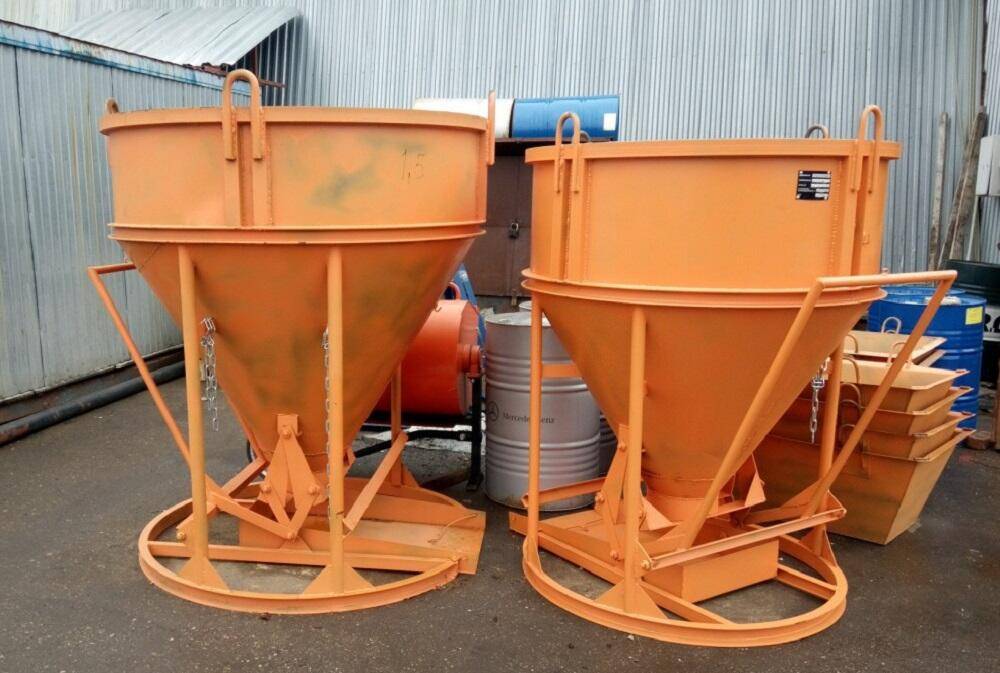

Такая ёмкость имеет конусообразную форму с острием в нижней части, а её устойчивость обеспечивается наличием опорной рамы, обычно в виде кольца с вертикальными стержнями.
В конусные бадьи раствор можно загружать самосвалами, в этом случае высота и размеры должны быть соответствующими. Заливка осуществляется посредством открытия специального замка типа «челюсти», конструкция может включать другие приспособления для облегчения подачи раствора (лоток, воронку, шланги).
Бадья типа «колокольчик» обычно применятся при заливке бетонной смеси в монолитные конструкции, она хороша, если приходится работать с жёсткими смесями.
Рюмка – относительно недорогой вариант с объёмом порядка 0,5-4,0 м3, в среднем обеспечивая хранение 2,5 тонн раствора.

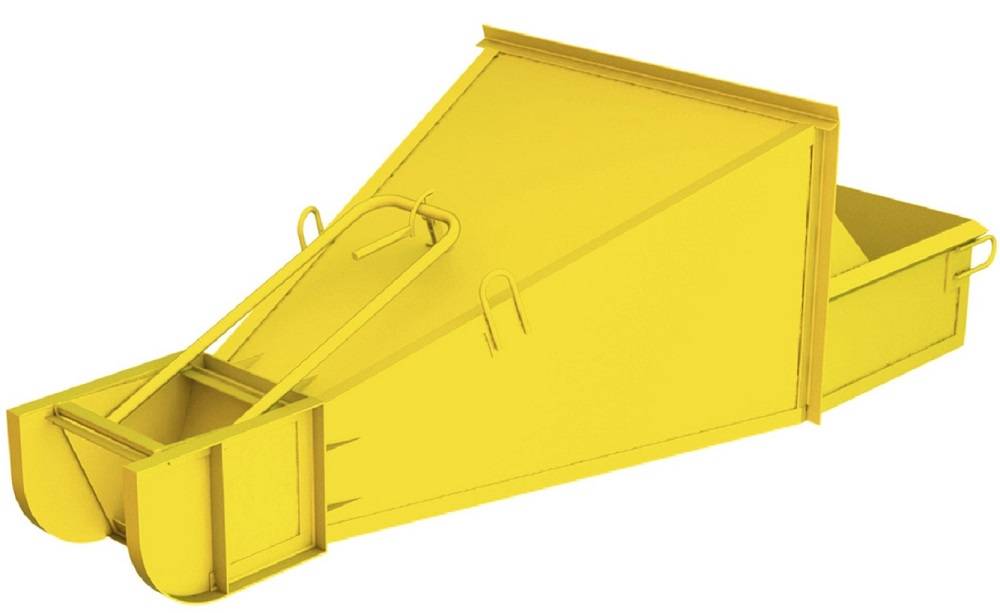

Бадья в виде туфельки
Открытая часть такой бадьи имеет форму прямоугольной призмы, закрытая изготавливается в виде конуса. Загрузка бетона в ёмкость осуществляется в лежачем положении, что достаточно удобно. Выгрузка производится в вертикальном положении, для чего в конструкции бадьи предусмотрены мощные скобы, а на конце конуса – замковый затвор.
Внешне такая достаточно сложная конструкция действительно напоминает туфельку. Отличительной особенностью такого варианта является возможность использования вибратора, продлевающего срок использования смеси.
Перемещение бадьи возможно с использованием подъёмного крана, конусная секция может иметь разную конструкцию, например, двухсекционную или шиберную. Затвор легко открывается вручную, замес можно производить непосредственно на строительной площадке.
Устройство и принцип действия бадьи
В составе конструкции:
- Поз. 1 – резервуар в виде конуса;
- Поз. 2 – шибер;
- Поз. 3 – рукоятка управления;
- Поз. 4 и 5 – элементы для фиксации желоба;
- Поз. 6 – желоб для подачи раствора;
- Поз. 7 – воронка;
- Поз. 8 – петля для транспортировки;
- Поз. 9 – козырек.
Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.
При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.
Совет: Для выгрузки строительной смеси в труднодоступное место, на фланец следует надеть прорезиненный рукав.
Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:
- Приемника прямоугольной формы для бетонной или растворной смеси;
- Бункера, имеющего вид усеченной пирамиды;
- Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.
Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.
Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.
Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.
Совет: Из-за особенностей конструкции смесь может быть не разгружена полностью, без дополнительного воздействия. Поэтому изделие в форме туфельки следует снабжать навесным вибратором.
При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.
Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.
Для чего нужно монтировать подбетонку
Подбетонка выполняет целый ряд полезных функций, а именно:
- Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
- Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
- Защищает фундамент от грунтовых вод.
- Перераспределяет давление, оказываемое почвой и наземными частями строения.
- Позволяет производить более качественное армирование.
- Исключает усадку постройки.
Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.
Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.
Критерии выбора бадей для подачи бетона
При вдумчивом выборе бадьи для бетона обращают внимание на несколько основных параметров. Каждый из них имеет значение, но многое зависит и от особенностей, условий выполнения работы, поставленных задач
Основные факторы выбора бадей для бетонного раствора:
- Емкость бункера – серия БН начинается с 0.5 кубических метров, серия БП – с 1. Градация объема составляет 0.2 кубических метра.
- Толщина металла бадьи – важный параметр, особенно если конструкцию планируется использовать долго. Тонкий металл может не выдержать плотной смеси, быстро износится. Лучше выбирать бадью из максимально толстого металла.
- Качество окраски и обработки всех поверхностей – атмосферные краски порошкового типа гарантируют герметичность покрытия минимум на 12 месяцев в любых условиях и долговечность всех деталей.
- Комфорт в эксплуатации и транспортировке – так, мастера советуют при небольших объемах в 0.5 кубометра выбирать конструкцию типа «туфелька». (Источник фото ООО «Курс»)
Вес самой бадьи – параметр важен не всегда, но и на него нужно обратить внимание.
Дополнительные опции – полезными будут наличие площадки для эксплуатации вибратора (удастся быстрее выгружать бетон и понизить трудоемкость очищения бункера внутри).
Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт.
Отсутствие дефектов – важно при покупке б/у бадьи, и также для определения заводского брака.
Наличие рукавов и насоса – важно в моделях типа «колокольчик/рюмка».
Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками.
Если планируется разовая заливка или небольшой объем работ, можно арендовать бадью, что обойдется намного дешевле
Выбирая арендованную емкость, нужно обращать внимание на наличие/отсутствие вмятин, дефекты петель, повреждения покрытия. При условии реализации больших объемов работ мастера нередко используют одновременно два разнотипных изделия – каждую бадью устанавливают недалеко от формы и разгружают машину активнее
«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания. Да и воронка у модели шире, чем и «рюмки».
Подготовка к изготовлению бадьи
При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.
В этом случае требуется приобрести:
- Прокат нужной толщины и качества;
- Для монтажа конструкции – специальные направляющие;
- Аппарат для сварки;
- Отрезной инструмент любого типа.
Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.
Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.
Инструкция получения заготовки:
По требуемому объему рассчитать параметры конуса:
Определив оптимальные размеры радиусов изделия, подсчитывается его высота.
- По полученным размерам подготавливается шаблон детали;
- Шаблон переносится на металлический лист.
Изготовление емкости
При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.
После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.
Изготовление каркаса
Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:
- Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
- Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
- Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
- При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
- К каркасу привариваются петли для перемещения изделия краном.
Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.
Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.
Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.
Бадьи для подачи бетона: виды и критерии выбора
Значительные объемы бетона или цементного раствора подаются в места их использования несколькими способами. Одним из самых распространенных способов подачи является перемещение бетона в специальных бадьях.
Виды бадей для бетона
На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.
Поворотное устройство для подачи бетона «Туфелька»
Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.
Основные конструктивные элементы:
- Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
- Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
- Привод секций;
- Рама.
Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.
Бадьи для подачи бетона конструкции «Рюмка»
«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.
Основные конструктивные элементы:
- Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
- Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
- Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.
Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).
«Ящик растворный»
Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».
- «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
- «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
- «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.
Критерии выбора
Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.
В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.
