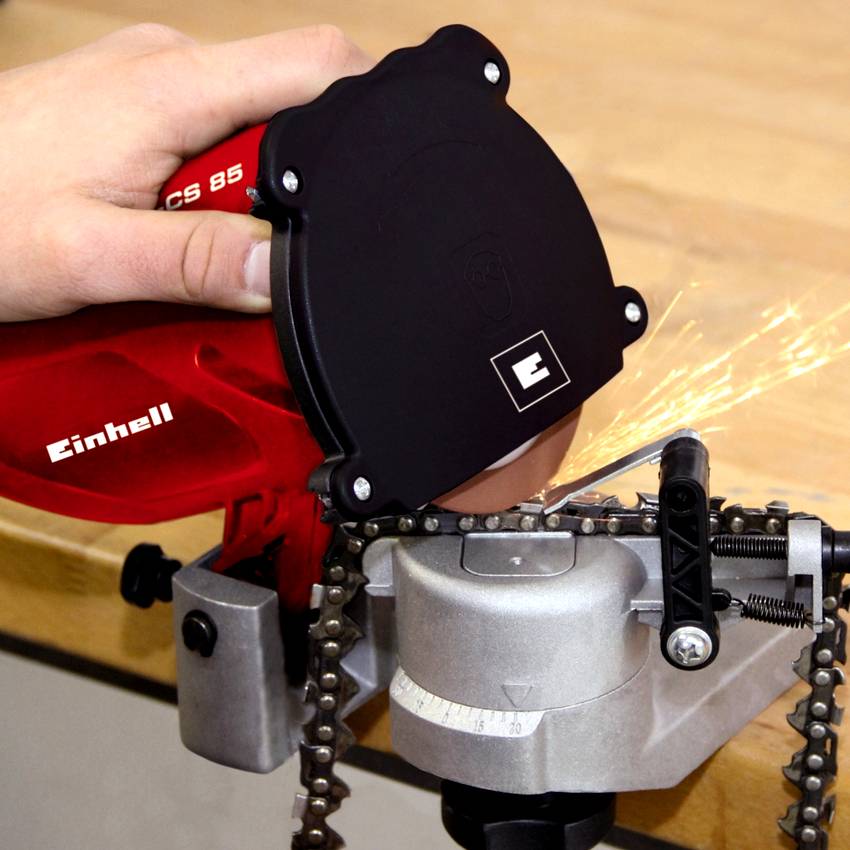

Автоматическая заточка цепи бензопилы

Критерии выбора заточного станка

Профессионалы рекомендуют обращать внимание на три базовые характеристики, которые помогут выбрать качественное оборудование для домашнего применения

Частота вращения шпинделя

От этого параметра напрямую зависит специфика применения и производительность станка для заточки. Чем выше скорость вращения, тем быстрее происходит правка затупившихся зубьев. Если речь идёт о нечастом использовании, например в бытовых целях, оптимальное число оборотов не должно превышать 3000 в минуту. Такие станки подойдут для домашнего хозяйства, могут использоваться в небольших ремонтных мастерских.

Оборудование с более высокой частотой вращения используется в промышленных целях, например для бензопил на участках лесозаготовок. Шпиндель вращается со скоростью 4500…7000 об/мин, что обеспечивает высокую производительность.

Заточной круг

Ключевую роль играет диаметр шлифовального диска. Как и в случае с частотой вращения, рабочий радиус выбирается по специфике применения инструмента. Для станков, которые предполагается использовать в домашних условиях, достаточно диаметра до 105 мм. Если значение выше – оборудование предназначено для лесопилок, муниципальных организаций, занимающихся вопросами озеленения, лесхозов, предприятий лесной промышленности.

Мощность

Станки, которые предназначены для бытовых целей, должны работать от домашней электросети: 220В. Мощность таких моделей невысока, зато они отличаются экономичным потреблением электроэнергии, вполне справляются с поставленными задачами. Для промышленных целей используется электрооборудование мощностью от 0.3 кВт. Изделия обладают хорошей производительностью, но применять их для бытовых нужд экономически нецелесообразно.

Дополнительное оснащение

Сюда относятся элементы конструкции, которые не оказывают непосредственного влияния на мощность и производительность заточки цепи бензопилы, зато заметно упрощают процесс эксплуатации и безопасность применения. К ним относятся:

защитный кожух;
механизм поворота диска;
ограничитель угла наклона;
автоматическая фиксация цепи;
система охлаждения.

Эти приспособления несильно утяжеляют стоимость станка, зато делают оборудование более удобным и многофункциональным.

Конструкция и принцип действия

Станок для механизированной заточки цепей бензопил напоминает маятниковую пилу. В нее вставляется диск для шлифовки. Станина служит опорой качающейся на рычаге головке с электромотором и редуктором. На основании закреплены также настраиваемые зажимы для фиксации звеньев. Каждое звено затачивается отдельно, но на операцию уходит несколько секунд. В целом работа идет быстро. Кроме затачивания, установка позволяет и выровнять звенья по высоте. В качестве эталона выбирается наиболее сточенный зуб, все прочие выравниваются по нему. Такое выравнивание поровну нагружает все звенья, продлевая общий ресурс.

Продвинутые модели станков дают возможность затачивать и другие режущие поверхности – диски кусторезов, секаторы, прочий садовый инвентарь.

Как правильно выбрать станок для заточки, критерии выбора

Разберемся, что же нужно учитывать, выбирая станок для улучшения остроты цепи. Есть несколько критериев:

Мощность устройства. Один из важнейших параметров. Она должна быть тем больше, чем чаще и интенсивнее будет использоваться сам станок. От этого параметра зависит скорость затачивания и эффективность процесса. Приборы, имеющие значение показателя менее 200 Вт, считаются моделями малой мощности. Для обычного использования дома достаточно варианта мощностью 200-220 Вт, а то и меньше — все зависит от того, насколько часто вы используете саму пилу и как часто вам нужно затачивать именно цепь. Для профессионального применения придется покупать устройство с мощностью не менее 500 Вт.
Частота вращения и тип шпинделя (рабочего элемента). От этих показателей сильно зависит производительность станка, так как чем быстрее крутится заточной круг, тем быстрее затачивается цепь. Оптимальный вариант скорости может меняться в пределах 3500-7000 об/мин. Если работать на устройстве предстоит часто, то нужно выбирать модель с более высокими показателями.

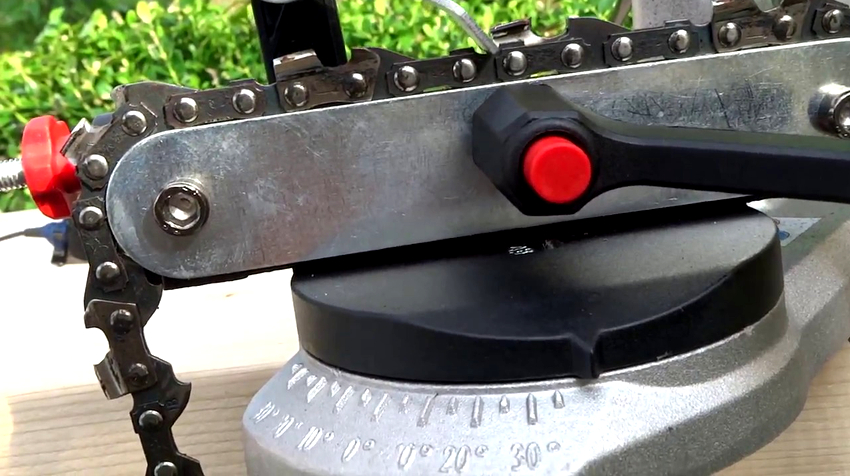

Цепь, установленная на станок для заточки

Диаметр используемого круга. Для применения станка дома вполне подойдет модель с диаметром круга в районе 10 см. А на предприятиях и в крупных мастерских круг может иметь диаметр 500 мм.
Эффективность и наличие ряда других функций. Подобный станок часто используется не только для обработки пилящей части, но и выполняет ряд других функций: например, применяется для заточки другого оборудования. Также будет хорошо, если он имеет такие функции как регуляция цепи, зажим, шлифовку, регулировку натяжения и т.д.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок. Станок бывает двух видов:

Механический.
Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика – всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки – он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин – для серийной заточки не подойдет, а 1 – 2 раза в день восстановить зубья цепи – вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

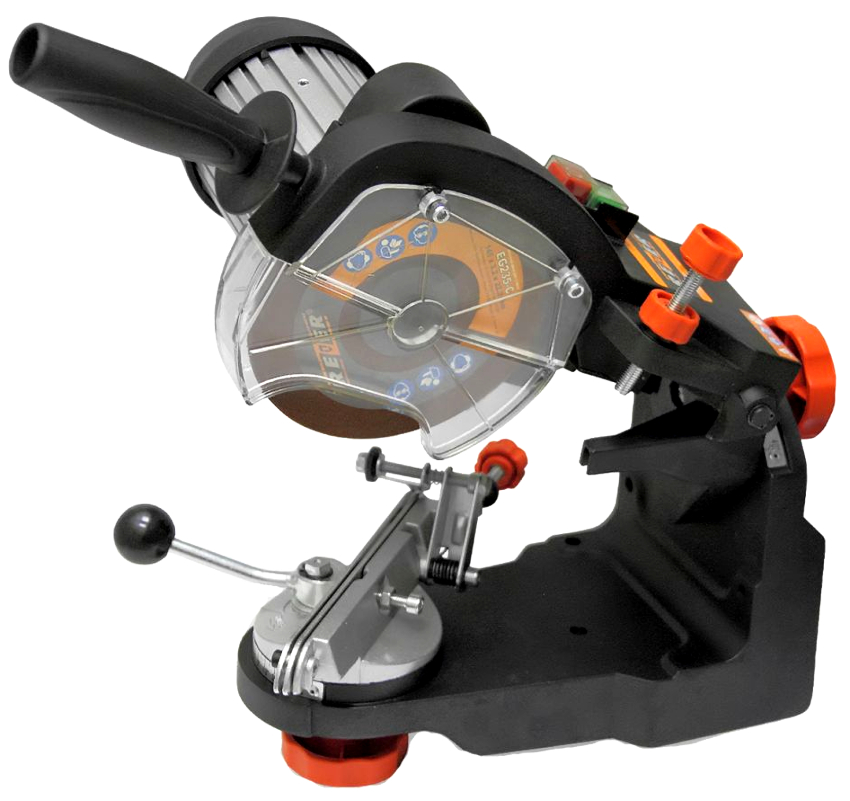

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: какой масляный компрессор выбрать

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Конструкция цепи бензопилы

Цепь бензопилы состоит из трех типов звеньев, изготовленных из высоколегированной стали:

Режущие – основные элементы цепи. Различают правосторонние и левосторонние, которые располагаются поочередно, их режущие кромки располагаются над плоскостью шины. Конструкция зубьев включает в себя ограничители глубины пропила.
Приводные (хвостовики) – служат для передачи момента вращения от бензомотора на цепь через ведущую звездочку. Эта особенность позволяет продлить срок службы звездочки и дает цепи более устойчиво держаться на шине.
Соединительные – соединяют хвостовики и режущие зубья цепи.

Устройство заточного инструмента

Заточить бензопилу можно вручную, используя круглый напильник, механическим путём, например, воспользовавшись болгаркой, или автоматически – на специальном заточном станке.

Третий вариант считается оптимальным, и им может воспользоваться любой человек, даже если он до этого не сталкивался с правкой пильной гарнитуры. Ручная заточка отнимает массу времени, а восстанавливать остроту зубьев болгаркой могут только квалифицированные мастера, знающие технологические особенности этого процесса.

Выбрать подходящий станок для заточки цепи бензопилы несложно: оборудование представлено в широком ассортименте и реализуется в разных ценовых категориях.

По способу управления точильные станки подразделяются на ручные и автоматические. В первом случае все операции выполняются вручную, зато такие агрегаты не требуют подключения к электросети, обладают компактными габаритами и мобильностью. Второй вариант – стационарные конструкции (электрические станки), которые в зависимости от мощности и диаметра абразивного круга могут использоваться в домашнем хозяйстве и на производстве.

Независимо от производителя, конструкция заточных станков с электродвигателем включает 3 основных узла:

станина, на которой расположены клавиша запуска, шкала угла заточки и ограничитель глубины;
заточной инструмент – диск с абразивным покрытием, вращающийся на шпинделе;
установочный клин – фиксатор для цепи, оснащённый крепёжными элементами.

Принцип действия прост: цепь устанавливается в держателе, выставляется необходимый угол заточки. Станок включается, и абразивный диск подаётся на зубья пилы. Шлифовка осуществляется при помощи специальной рукояти. Зубья затачиваются последовательно по стандартному шаблону.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году. Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки. Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

кривые спилы;
большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
увеличенный расход топлива.

Есть и другие признаки затупления цепи:

скорость работы инструмента снизилась;
образуются неровные и острые опилки;
необходимо прикладывать большие усилия для распила древесины;
цепь растянулась или стала провисать.

Автоматические

Автоматический станок для заточки цепей, вещь достаточно дорогая. По этой причине, их используют преимущественно крупные сервисные центры или предприятия, специализирующиеся на промышленной заготовке леса, имеющие большое количество цепных пил на вооружении.

Останавливаться подробнее на технических характеристиках и принципе работы такого станка нет смысла, т. к. в зависимости от модели, принцип работы может различаться. Для наглядности предлагаем вам посмотреть видео обзор автоматического заточного станка.

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

Обзор популярных точилок

В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

Кратон CSS-180

Основные характеристики станка:

мощность 180 ватт;
угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
рабочее напряжение 220 вольт;
диаметр посадочного отверстия диска 10 мм;
максимальный диаметр круга 100 мм;
частота вращения 3000 об/мин.

Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

ANAB X1

Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

мощность заточного двигателя 0,3 кВт;
пневматика 6 бар;
питание 220 вольт;
угол заточки 35 градусов;
угол поворота 28 градусов;
шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

Ниже можно посмотреть видео о том, как работает станок ANAB X1.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние. Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением. Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы

К признакам того, что пила потеряла остроту можно отнести следующие:

Уменьшение размера стружки.
Использование большего усилия при выполнении работы.

Шаблон для заточки цепи бензопилы

Для того, чтобы правильно производить заточку цепи в домашних условиях, рекомендуется использовать специальный шаблон для выставления нужного угла заточки зубьев. Он позволяет производить контроль градуса передней кромки (65-80°), а также задних углов верхней (50-60°) и торцевой режущей грани.

Чтобы по шаблону узнать угол заточки, нужно посмотреть на значение между верхним торцом зуба и линией, перпендикулярной к направляющей цепи бензопилы. Как уже было сказано ранее, данный угол должен быть в пределах 6-12° для продольного пиления, и 25-30° – для поперечного. Чем тверже и плотнее порода дерева, тем меньше следует выдерживать угол заточки. При работе с особо плотной древесиной точить цепь нужно как можно чаще и тщательнее, потому что критически малый угол наклона зубца способствует быстрому износу цепи (особенно, если она изготовлена из стального сплава, содержащего марганец или кремний).

Как правильно заточить цепь

Чтобы поправить затупившиеся зубья цепи бензопилы, рекомендуется соблюдать несколько правил.

Перед началом работы надо ослабить зажимной винт цепи, промыть пильную гарнитуру бензином для удаления остатков смазки. Зафиксировать цепь установочным клином так, чтобы зубья смотрели на точило.

Затачивая цепь бензопилы на станке, надо сохранять пропорциональность: все режущие элементы подгоняются под размер наиболее изношенного зубца. Параметры, рекомендованные производителем: наклон 85 градусов, глубина реза 0.65 мм.

Зубья затачиваются последовательно либо через один. После завершения работы цепь смазывается и натягивается.

Преимущества ручного

В тех местах, где нет электричества, а соответственно нет возможности затачивать цепь при помощи электрического станка, целесообразно использовать ручной станок для правки цепей.

Он тоже имеет свои преимущества:

Низкая стоимость по сравнению с электрическими моделями.
Универсальность (в приспособление можно устанавливать напильник любого диаметра).
Габариты и вес (станок небольшой, при его транспортировке не возникает проблем).
Полная автономность, для его работы не требуется источника питания, он полностью механический.
Отсутствие риска перегрева металла при заточке.
Возможность правки цепи с минимальным стачиванием кромки зуба, что значительно увеличивает её ресурс.

Основным отрицательным моментом при использовании ручного станка является то, что угол заточки выдерживается не идеально.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка. Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

основания;
лопатки;
ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °. Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне. Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента. Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза. Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Выбор заточного устройства

Перед выбором разумно будет решить, для каких конкретно целей оно будет применяться, сколько бензопил за смену предстоит обслуживать. Если это число значительно – выбор стоит подумать о покупке автоматического станка.

Следующим шагом нужно выбрать необходимый набор основных функций. К числу важных относятся:

поворотная головка;
механизм зажима;
автоматическая подача звеньев;
защитные приспособления.

Поворотная головка дает возможность быстрой и точной регулировки угла заточки. На моделях с неподвижной головкой угол приходится настраивать, поворачивая зажим. Защитные приспособления призваны предохранить оператора станка от раскаленных частичек металла, вылетающих из места контакта шлифовального круга с зубьями. Прозрачный кожух должен закрывать видимую часть диска, дополнительную защиту обеспечит прозрачный экран, позволяющий безопасно наблюдать за ходом заточки.

Многие продвинутые модели оснащаются целым рядом полезных дополнительных функций. Среди них:

возможность «мокрой» шлифовки, к месту заточки подается специальная жидкость, облегчающая работу и защищающая диск от перегрева;
регулятор натяжения цепи
быстрый зажим для звеньев и некоторые другие.

При выборе дополнительных функций следует учитывать, что любая из них повышает удобство применения, одновременно увеличивая цену станка. Поэтому нужно выбирать только те, которые смогут окупиться при вашем объеме работ.

Обзор заточных станков для цепей бензопилы полупрофессионального класса

Хорошей моделью является полуавтоматический станок для заточки цепей Champion C2001, который имеет небольшие габариты и весит всего 6 кг. Его можно транспортировать, устанавливать в считаные минуты на верстаке или столе. Устройство оснащено удобной системой креплений, что позволяет надежно зафиксировать его на поверхности в неподвижном положении.

Абразивный диск меняет угол наклона в пределах 0-35 градусов, позволяя осуществлять обработку основных и упорных зубцов. Его также можно отрегулировать в зависимости от глубины заточки. Точная настройка рабочей части осуществляется при помощи специальной шкалы. Точильные диски имеют диаметр 145 мм, частота вращения – 3000 об/мин. Мощность станка «Чемпион» для заточки цепей равна 230 Вт.

Модель оснащена подсветкой рабочей зоны для удобства ее использования и защитным кожухом для безопасного хранения. Приспособление укомплектовано двумя абразивными дисками, специальными ключами и поверочными калибрами. Купить станок «Чемпион» для заточки цепей можно за 6,9 тыс. руб.

Станок Rеzer EG235-CN выполнен из нержавеющей стали и характеризуется малошумной работой и отсутствием вибрации

Отличается малошумной работой и отсутствием вибрации при эксплуатации станок Rеzer EG235-CN. Он имеет устойчивую платформу, что позволяет надежно установить инструмент на основании. Мощность двигателя составляет 200 Вт при частоте вращения 4500 об/мин. Инструмент, который выполнен из нержавеющей стали, характеризуется надежным механизмом зажима. Для удобства эксплуатации рабочая зона подсвечивается при слабом освещении. Стоимость станка стартует от 6,5 тыс. руб.

Заслуживает внимания станок Oregоn 590181, который можно смело использовать в домашних мастерских. Мощность оборудования составляет 85 Вт, скорость вращения заточного диска равна 5000 об/мин. Купить станок «Орегон» для заточки цепей бензопил можно за 7,8 тыс. руб.

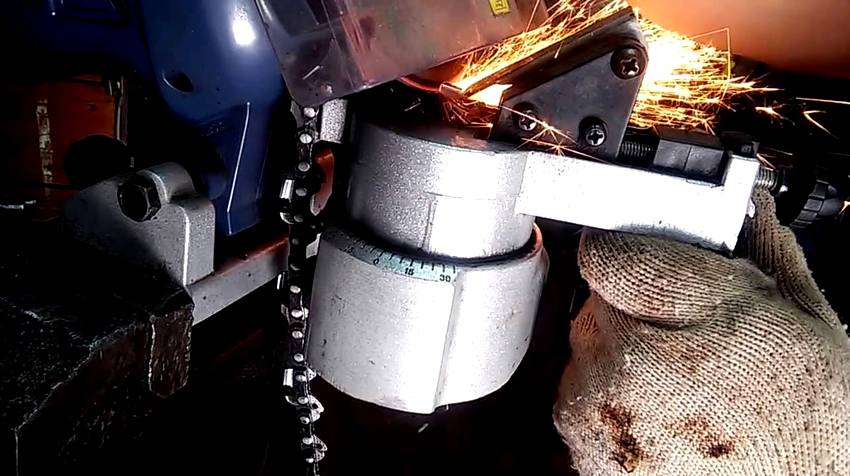

Как пользоваться станком для заточки цепей бензопил

В процессе эксплуатации у любой бензопилы изнашивается рабочая часть в виде режущих зубьев. При маленьком износе их можно подправить круглым напильником. Заточку на станке цепи бензопилы необходимо производить в том случае, если при выполнении резки древесины необходимо прикладывать большие усилия, при образовании мелких опилок вместо крупной ломкой соломки, появлении пригара на древесине или опилках, выявлении некорректной работы устройства, которое может подскакивать, отходить назад или в сторону.

Рабочая часть бензопилы фиксируется на станке при помощи поворотных зажимов

Точильный станок представлен конструкцией, которая по внешнему виду схожа с монтажной отрезной машинкой. Только здесь вместо режущего диска применяется шлифовальный. Для заточки цепи принято использовать точильный круг толщиной 3,5-4 мм. Он фиксируется на раме с подвесной головкой и зажимается специальными крепежными тисками.

Перед выполнением процесса заточки звеньев бензопилы выполняется предварительная настройка станка с выбором угла между цепью и шлифовальным кругом, что определяется шагом зубьев. Заточка своими руками цепей бензопил состоит в формировании торцевого и бокового лезвия и обеспечении правильного зазора между передней частью режущего звена и плоскостью ограничителя глубины. На поверхность зубьев наносятся специальные риски для определения необходимого угла заточки, на основании чего задаются параметры для работы станка.

При помощи поворотных зажимов на станке фиксируется рабочая часть бензопилы. Абразивный диск вращается и последовательно подводится к каждому звену агрегата. Точильный станок позволяет не только натачивать зубья, но и расправлять звенья цепи.

Станок для заточки цепей позволяет как натачивать зубья, так и расправлять звенья цепи

Заточные станки для цепи бензопилы могут быть ручными, полуавтоматическими и автоматическими.
