Анемометр-это прибор для измерения…?

Чашечные анемометры

В качестве чувствительного органа служат 3 или 4 полусферических чашки, посаженных на ось с помощью соединительных спиц. Поток воздуха действует на чашки с разной силой (выпуклая часть обтекается, а вогнутая оказывает сопротивление), в результате система получает вращательный импульс.

Ручной механический анемометр оснащён несколькими чашками. Циферблат представляет собой счётчик оборотов с тремя шкалами: единицы, сотни и тысячи. Линейная скорость чашек не совпадает со скоростью воздушного потока. Коэффициент анемометра (величина, обратная отношению скоростей потока и чашек) находится в интервале от двух до трёх единиц. Кроме того, характеристика устройства — нелинейная. В связи с этим для использования прибора требуется градуировочный график и секундомер. Порядок измерения: фиксируют количество оборотов за некоторый временной интервал, по графику находят пройденное воздушным потоком расстояние и делят его на время измерения. Получается искомая скорость ветра, причём она является средней скоростью за этот промежуток времени. Диапазон измерения: 1–20 м/с.

Ручной индукционный анемометр имеет 3 чашки, что увеличивает крутящий элемент устройства и повышает быстроту отклика на изменение скорости ветра. Дополнительных графиков у этого прибора нет, и засекать время тоже не требуется, поскольку измерение производится в реальном масштабе времени. С увеличением скорости потока индукционная катушка закручивает подпружиненную шкалу, которая показывает мгновенную скорость потока. Область измерения находится в диапазоне от 0,2 до 30 м/с.

Лучшие тепловые анемометры

Принцип работы теплового анемометра заключается в нагреве электрода током и замере электрического сопротивления, которое меняется благодаря охлаждению от воздушного потока. Такие аппараты не содержат механически вращающихся частей и более долговечны в эксплуатации. Стоят они дороже, но обладают повышенной чувствительностью и меньшей погрешностью.

Testo 425

Рейтинг: 4.9

На первом месте в категории термоанемометров находится модель от немецкого бренда Testo. Аппарат засекает движение воздуха от 0 до 20 м/с. Корпус наделен экраном с приятной синей подсветкой. Зонд закреплен на телескопической штанге и соединен кабелем с вычислительным модулем, что облегчает доступ в сложные места. Судя по отзывам, владельцам нравится точность срабатывания и неприхотливость устройства. Разобраться в его работе не сложно благодаря простому интерфейсу. Еще его элемент питания на 9 V можно перезаряжать, что даст небольшую экономию при регулярном использовании. От одной зарядки анемометр способен функционировать непрерывно в течение 20 часов.

Эксперты отметили анемометр за безупречное качество. Модель собирается непосредственно в Германии и сопровождается международным сертификатом. Она стабильно работает в сложных условиях и показания не портятся от воздействия высоких температур до +70 градусов (применение рядом с мощными промышленными котлами, контурами отопления и т. д.).

Достоинства

  • понятный и простой интерфейс с 4-мя клавишами;
  • синяя подсветка экрана;
  • телескопическая рукоятка зонда;
  • отображает расчет объемного значения;
  • батарею можно перезаряжать.
  • высокая стоимость;
  • водопроницаемый корпус.

CEM DT-8880

Рейтинг: 4.8

Среди тепловых анемометров более доступным, по сравнению с немецкими товарами, является CEM DT-8880, производимый в Китае. Модель оснащается датчиком диаметром 10 мм, обеспечивающим повышенную чувствительность. Он закрепляется на телескопической штанге, улучшающей удобство эксплуатации в труднодоступных местах. Анемометр записывает температуру и скорость ветра. Габариты корпуса составляют 210х75х50 мм, а весит модель 280 г. Питание осуществляется от батареи 9 В перезаряжаемого типа. Поставляется аппарат в кейсе и имеет адаптер для подзарядки. Использовать его можно при температуре окружающего воздуха 0…+50 градусов.

Анемометр с тепловым принципом работы примечателен измерением скорости движения воздуха с самого минимального уровня 0.1 м/с. Максимальное значение чувствительности достигает 25 м/с. Еще фишка прибора в том, что у него есть возможность подключения к компьютеру посредством USB кабеля для вывода данных на большой экран. Это позволяет сразу строить таблицы и графики, чтоб отслеживать в динамике меняющиеся показания.

Достоинства

  • телескопическая штанга на проводе;
  • поставляется в переносном кейсе;
  • можно фиксировать минимальные, средние и максимальные значения;
  • индикация состояния батареи.
  • высокая стоимость;
  • фиксирует температуру воздуха только в положительном диапазоне.

Testo 405

Рейтинг: 4.7

В заключение категории интересная тепловая модель 405 от Testo. Анемометр не имеет экрана и состоит лишь из рукоятки с кнопкой и выдвижной штанги. Включение прибора сопровождается зажиганием зеленого диода. Все данные отображаются на экране мобильного телефона по Bluetooth, на котором установлено приложение Smart Probes. Анемометр способен фиксировать скорость потока от 0 до 30 м/с, расход воздуха и температуру в пределах -20…+50º С. В рукоятке встроены 3 батареи по 1.5 В, которых хватает на 15 часов непрерывной работы. Пользователям в отзывах нравится чувствительность датчика и простота настроек.

Тепловой анемометр попал в список лучших благодаря возможности использования одной рукой. Жесткое соединение телескопической штанги и рукоятки обеспечивает эргономику при работе на высоте (пробы у потолка, под купольными вытяжками и т. д.), где второй рукой пользователь может держаться, что повышает безопасность. Удочка с зондом может изменять положение относительно корпуса на 180º благодаря шарниру, а это значительно улучшает удобство использования.

Достоинства

  • удобный в эксплуатации;
  • можно мерять данные под углом и внутри шахт;
  • из приложения можно отправить себе таблицу с результатами в формате Exel на почту;
  • качественная сборка.

Анемометры. применение различных видов анемометров

Измерение скорости ветра и воздушных потоков – задача прибора, который называется анемометр. Это название происходит от двух греческих слов: «анемос» – ветер и «метрео» – измерение. Первый анемометр был изобретен в 1667 году английским естествоиспытателем и ученым-энциклопедистом Робертом Гуком.

В зависимости от конструкции, анемометры разделяют на несколько типов.

Самым простым принципом действия обладают чашечные анемометры. Чувствительным элементом в этом типе приборов является вертушка с четырьмя или двумя полыми полушариями (чашечками).

При возникновении ветра давление на внутреннюю поверхность чашечек оказывается больше чем на внешнюю и вследствие этого возникает вращение лопасти. Ось лопасти соединена с измерительным механизмом.

Для определения средней скорости ветра подсчитывается количество оборотов лопасти за произвольный промежуток времени. Мгновенную скорость ветра вычисляет электрический индукционный тахометр, связанный с осью прибора.

Чашечные анемометры применяются в основном для измерения скорости воздушных потоков на открытых местностях (штормовые порывы ветра на море, метеорологические измерения и т. п.) и служат для измерения достаточно больших скоростей ветра (от 1 м/с).

Другой тип анемометра – крыльчатый анемометр – применяется для определения скорости воздуха в трубах, вентиляционных каналах и системах кондиционирования. В крыльчатых анемометрах лопасть заключена в кольцо, которое защищает ее от повреждений.

Лопасть может быть жестко соединена с измерительной частью (в более дешевых вариантах), или иметь контакт с прибором посредством гибкого провода. Это позволяет измерять скорость воздуха в труднодоступных местах. Крыльчатые анемометры более чувствительны, чем чашечные.

Они способны измерять скорость ветра, начиная от 0,1 м/с.

К менее распространенным типам анемометров относятся ультразвуковой анемометр (принцип работы основан на измерении скорости звука между передатчиком и приемником, которая зависит от скорости ветра), тепловой или термоанемометр (измерение перепада температур на измерительной и «вспомогательной» стенках термопары), дифференциальный манометр (преобразование давления воздуха в скорость воздушного потока).

Современные цифровые анемометры оснащены жидкокристаллическим экраном, на который выводится результат.

Скорость ветра для удобства может отображаться в различных единицах измерения (мили/ч, км/ч, футы/мин, м/с, узлы), или по шкале Бофорта – двенадцатибальной шкале, использующейся для приближенной оценки скорости ветра (0 соответствует безветрию, а 12 – урагану).

Некоторые анемометры имеют такую дополнительную функцию как измерение температуры воздушного потока. Более дорогие приборы можно подключать к компьютеру для отображения графиков скорости ветра в режиме реального времени.

При таком разнообразии анемометров иногда бывает сложно определиться с выбором конкретного прибора.

К примеру, для измерения скорости потока непосредственно на вентиляционной решетке лучше всего подойдет крыльчатый анемометр с большим диаметром лопасти (6-10 см). В таком случае размеры лопасти будут сопоставимы с диаметром вентиляционного канала, и потребуется минимальное количество измерений для определения точного результата.

Измерение скорости воздушных потоков в самом воздуховоде можно провести крыльчатым анемометров с малым диаметром крыльчатки (1,6-2,5 см) или тепловым анемометром. Такие приборы используют для измерения небольших скоростей ветра (< 2 м/с).

В этом случае точность измерения будет ниже и потребуется провести больше замеров. Если температура воздушных потоков превышает 80 °С, необходимо использовать крыльчатый анемометр с термостойкими крыльчатками.

С помощью крыльчатых анемометров можно проводить измерения и в засоренных вентиляционных каналах.

Крыльчатые анемометры оказываются очень полезными при измерениях воздушных потоков в офисных помещениях. Большая скорость ветра (> 1 м/с) приводит к появлению сквозняков, что может негативно отразиться на здоровье работников.

Для шахт и рудников применяются специальные рудничные анемометры, которые способны работать во взрывоопасной воздушной среде при высокой запыленности. Они могут переносить повышенную влажность (вплоть до 100%) и значительные перепады температур.

В зависимости от Ваших потребностей Вы всегда можете подобрать для себя наиболее подходящий анемометр, который позволит с легкостью проводить измерения скорости ветра в необходимых для Вас местах.

Проблемы выбора

Всегда в процессе приобретения нового анемометра следует определиться, в каких условиях он будет применяться и для каких целей

Оптимально стоит обратить внимание на следующие моменты:

  • Технические параметры (в каком диапазоне потребуется производство замеров скорости движения воздушных масс – высокоскоростной или же движение будет происходить на малых или средних скоростях);
  • Точностные характеристики (для производства сверхточных измерений в лабораторных условиях предпочтительнее использовать динамические или лазерные модели);
  • Потенциальная вероятность возникновения гарантийных случаев (например, при превышении скоростных возможностей);
  • Конструкция и прочность корпуса;
  • Качество измерительных датчиков;
  • Дополнительная комплектация.

Наличие дополнительного опциона всегда будет играть в пользу оператора, ибо не потребуется приобретение дополнительного оборудования, например, датчиков влажности, температуры или тахометра

Отдельно нужно обратить внимание на единицы измерения – для образцов иностранного производства они могут быть в другой системе, не только отличной от метрической, но и измерения могут производиться по другим физическим шкалам, не принятым в РФ

Ценовой вопрос

Текущий российский сегмент рынка способен предложить дешевые модели ветромеров, которые обойдутся для пользователя в районе 1 500 – 2 000 рублей. Это устройства с традиционной конструкцией, обладающие высокой степенью погрешности вкупе с небольшим опционным функционалом. Наиболее предпочтительным приобретением считаются аппараты со стоимостью в 8 000 – 10 000 рублей. Они, как правило, выдают достаточно высокую точность результатов, имеют защитные оболочки на своих корпусах, что делает возможным их применение в условиях агрессивных сред. Профессиональные устройства, со стоимостью от 20 000 рублей и более, востребованы в промышленных отраслях (строительство и сельское хозяйство), ибо обладают крайне широким функционалом, имеют минимальные отклонения от фактических измерений, в комплекте с ними стандартно поставляются дополнительные устройства.

Крыльчатая конструкция

В таком приборе существует особая деталь – крыльчатка в виде лопастей или вентилятора. Она установлена в защитном кольце. Существуют модели, в которых лопасти имеют жесткое крепление к измерительной части или соединение при помощи гибкого привода.

Крыльчатый анемометр действует следующим образом. При попадании воздушных масс на «вентилятор» меняется скорость, с которой вращаются лопасти.

Зубчатый механизм приводится в работу, что заставляет функционировать счетный механизм. Одновременно существует возможность определения и направления ветра.

Применяются для измерения скорости от 0,1 м/с.

Популярные варианты ветромеров

Крыльчатые

Этот вид прибора является наиболее распространенным и способен выдавать результаты достаточной точности, которые подойдут и для бытового и для промышленного предназначения. Наиболее широко данные модели используются в следующих отраслях:

  • На метеорологических станциях (в целях осуществления наблюдений за изменениями погодных явлений);
  • На аэродромах (для определения возможности осуществления полетов);
  • В системах вентиляции горнодобывающей промышленности (для определения уровня надлежащей выходной воздушной тяги);
  • В строительной отрасли (для измерения силы воздушного потока при работе на высоте, например, в целях определения допустимости производства работ на башенных кранах);
  • В сельскохозяйственной отрасли (для определения возможности обработки посевов защитными химикатами и удобрениями с воздуха).

Устройство лопастных моделей включает в себя три основных блока:

  1. Модуль, ответственный за замеры скорости ветра в состоянии, так называемого, покоя. Проще говоря, модуль улавливает степень возмущения воздушной массы при  прохождении ее через лопасти.
  2. Модуль, ответственный за преобразование, – именно он служит «переводчиком» полученных данных в физические единицы.
  3. Модуль, ответственный за регистрацию, – полученные данные от преобразователя визуально регистрируются для удобства считывания оператором.

Чашечные

Данные ветромеры приспособлены осуществлять измерения лишь в той плоскости, которая прямо перпендикулярна вращательной оси чашей. Традиционно, прибор имеет четыре чаши, выполненные в полусферической форме, расположенные на крестообразной роторной спице и имеющие симметричные габариты. Чашечные ручные устройства способны сосчитать количество оборотов крестовины, совершенных за определенный временной промежуток. Их улучшенные версии также оснащаются еще и тахометрами различных типов, дабы улучшить качество получаемых результатов. Замеры производятся мгновенно в режиме реального времени, и точность измерения оставляет от 0,2 до 30 метров в секунду.

Термические

Их принцип работы заключается в измерении электрического сопротивления на проволочном датчике. Этот показатель изменяется в зависимости от температуры его нагрева, которая понижается в условиях слишком быстрого воздушного потока. Конструктивно представляет собой металлическую нитку накаливания, выполненную из вольфрама, серебра, нихрома или платины (либо иного металла). Данная нитка подогревается посредством электротока до температуры, которая должна превысить текущую температуру окружающей среды. Основный недостаток ветромеров данного типа – их очень слабая устойчивость перед сильными механическими воздействиями.

Ультразвуковые

Их принцип работы основан на замере скорости передвижения звука в неспокойном газовом потоке, что осуществляется на основе законов физической акустики. Таким образом, если звук распространяется в одном направлении с воздушной массой, то скорость его движения увеличивается, и наоборот, когда он противопоставлен направлению движения воздуха – его скорость уменьшается. На основании полученной разницы и замеряется временной промежуток отклика импульса ультразвука.

Данное устройство  является наиболее современным и, как правило, оснащается электронными контроллерами вывода получаемых результатов. Сам датчик способен выполнять несколько функций (в зависимости от своего вида):

  • Двухмерный датчик – выдает данные о направлении и скорости ветрового потока;
  • Трехмерный датчик – сможет определить все три элемента скорости ветра;
  • Четырехмерный датчик – дополнительно к вышеуказанному функционалу может установить еще и температуру воздушного потока.

Ультразвуковые модели способны выдержать скорость ветра до 60 метров в секунду.

Популярные варианты ветромеров

Крыльчатые

Этот вид прибора является наиболее распространенным и способен выдавать результаты достаточной точности, которые подойдут и для бытового и для промышленного предназначения. Наиболее широко данные модели используются в следующих отраслях:

  • На метеорологических станциях (в целях осуществления наблюдений за изменениями погодных явлений);
  • На аэродромах (для определения возможности осуществления полетов);
  • В системах вентиляции горнодобывающей промышленности (для определения уровня надлежащей выходной воздушной тяги);
  • В строительной отрасли (для измерения силы воздушного потока при работе на высоте, например, в целях определения допустимости производства работ на башенных кранах);
  • В сельскохозяйственной отрасли (для определения возможности обработки посевов защитными химикатами и удобрениями с воздуха).

Устройство лопастных моделей включает в себя три основных блока:

  1. Модуль, ответственный за замеры скорости ветра в состоянии, так называемого, покоя. Проще говоря, модуль улавливает степень возмущения воздушной массы при прохождении ее через лопасти.
  2. Модуль, ответственный за преобразование, – именно он служит «переводчиком» полученных данных в физические единицы.
  3. Модуль, ответственный за регистрацию, – полученные данные от преобразователя визуально регистрируются для удобства считывания оператором.

Чашечные

Данные ветромеры приспособлены осуществлять измерения лишь в той плоскости, которая прямо перпендикулярна вращательной оси чашей. Традиционно, прибор имеет четыре чаши, выполненные в полусферической форме, расположенные на крестообразной роторной спице и имеющие симметричные габариты. Чашечные ручные устройства способны сосчитать количество оборотов крестовины, совершенных за определенный временной промежуток. Их улучшенные версии также оснащаются еще и тахометрами различных типов, дабы улучшить качество получаемых результатов. Замеры производятся мгновенно в режиме реального времени, и точность измерения оставляет от 0,2 до 30 метров в секунду.

Термические

Их принцип работы заключается в измерении электрического сопротивления на проволочном датчике. Этот показатель изменяется в зависимости от температуры его нагрева, которая понижается в условиях слишком быстрого воздушного потока. Конструктивно представляет собой металлическую нитку накаливания, выполненную из вольфрама, серебра, нихрома или платины (либо иного металла). Данная нитка подогревается посредством электротока до температуры, которая должна превысить текущую температуру окружающей среды. Основный недостаток ветромеров данного типа – их очень слабая устойчивость перед сильными механическими воздействиями.

Ультразвуковые

Их принцип работы основан на замере скорости передвижения звука в неспокойном газовом потоке, что осуществляется на основе законов физической акустики. Таким образом, если звук распространяется в одном направлении с воздушной массой, то скорость его движения увеличивается, и наоборот, когда он противопоставлен направлению движения воздуха – его скорость уменьшается. На основании полученной разницы и замеряется временной промежуток отклика импульса ультразвука.

Данное устройство является наиболее современным и, как правило, оснащается электронными контроллерами вывода получаемых результатов. Сам датчик способен выполнять несколько функций (в зависимости от своего вида):

  • Двухмерный датчик – выдает данные о направлении и скорости ветрового потока;
  • Трехмерный датчик – сможет определить все три элемента скорости ветра;
  • Четырехмерный датчик – дополнительно к вышеуказанному функционалу может установить еще и температуру воздушного потока.

Ультразвуковые модели способны выдержать скорость ветра до 60 метров в секунду.

Лучшие крыльчатые анемометры

Это самый распространенный тип анемометров, построенный на вращении крыльчатки и расшифровке ее показаний. Кулер начинает движение от малейшего ветерка. Расчет производится по количеству совершенных оборотов оси за заданное временное значение. Зонд и сам прибор могут быть в едином корпусе или в раздельных. Устройство способно замерять температуру в отрицательных значениях и скорость ветра от 0.4 до 45 м/с. Эти аппараты лучшие по соотношению цены и качества.

Testo 410-2

Рейтинг: 4.9

На первом месте анемометр в едином корпусе с крыльчаткой из 6 лопастей. Для управления представлено всего 3 клавиши: включение, старт и выбор режима. Прибор способен измерять скорость движения воздуха в диапазоне 0.4-20 м/с. Погрешность при этом составляет 2%. Еще анемометр вычисляет температуру потока от -10 до +50 градусов. Весит аппарат 110 г, а габариты корпуса составляют 133х46х25 мм, поэтому его не трудно носить с собой в кармане. Владельцам в отзывах нравится время автономности анемометра, составляющее 60 часов, если не пользоваться подсветкой дисплея.

Преимуществом этого анемометра является возможность измерять еще и влажность воздуха. Для этого применяется емкостный сенсор. Диапазон вычисления 0…100% ОВ помогает идентифицировать любые значения. Погрешность при этом составляет 2.5%. Разрешение замера осуществляется с показателем 0.1% ОВ. Благодаря такому функционалу анемометр покажет полную картину движения воздушных масс в здании (скорость, температуру и влажность), что актуально для помещений с высокими требованиями (больницы, гостиницы, бассейны и т. д.). Модель внесена в Госреестр, поэтому сертифицирована для официальной деятельности, экспертиз и заключений.

Достоинства

  • батареек хватает на 60 ч;
  • есть подсветка экрана;
  • измеряет отрицательные температуры до -10º С;
  • погрешность 2%.
  • высокая стоимость;
  • корпус не защищен от воды и пыли (IP10).

МЕГЕОН 11005

Рейтинг: 4.8

На втором месте анемометр, способный фиксировать температуру, скорость и величину воздушного потока. На одном заряде прибор работает около 20 часов. Если в течение 15 минут не происходит никаких действий, то питание автоматически отключается для экономии. Диапазон измерения скорости составляет 0…45 м/с с погрешностью 3%. Температура воздуха измеряется лишь в положительных значениях от +1 до +45 градусов с погрешностью 1º С. На корпусе содержится 13 прорезиненных клавиш для управления, позволяющих настраивать режимы и менять единицы измерений. Пользователям в отзывах нравится, что в анемометре есть возможность подключения USB кабеля, позволяющего соединить аппарат с компьютером и выводить данные на большой экран для дальнейших расчетов.

По нашему мнению анемометр лучший для проверки скорости движения воздушных масс приточно-вытяжной вентиляции, решетки которой расположены на высоте 3 м. Блок с крыльчаткой является выносным и может крепиться на штативе, чтобы подавать к решетке лишь зонд. Это делает процесс быстрым и легким.

Достоинства

  • есть индикатор разрядки батареи;
  • память на 500 ячеек для фиксации предыдущих замеров;
  • можно подключить USB кабель;
  • экран с подсветкой;
  • продаётся в чехле и защитном футляре.

Лучшие чашечные анемометры

Этот тип оборудования является самым простым и работает за счет запуска вращения четырех чашек от движения ветра. Модель высчитывает скорость, деля количество оборотов на время замера. Анемометр удобен для эксплуатации на стационарном месте и подойдет для проверки тяги на производстве, яхте или ферме. Но постоянно транспортировать его с собой по разным объектам не рентабельно.

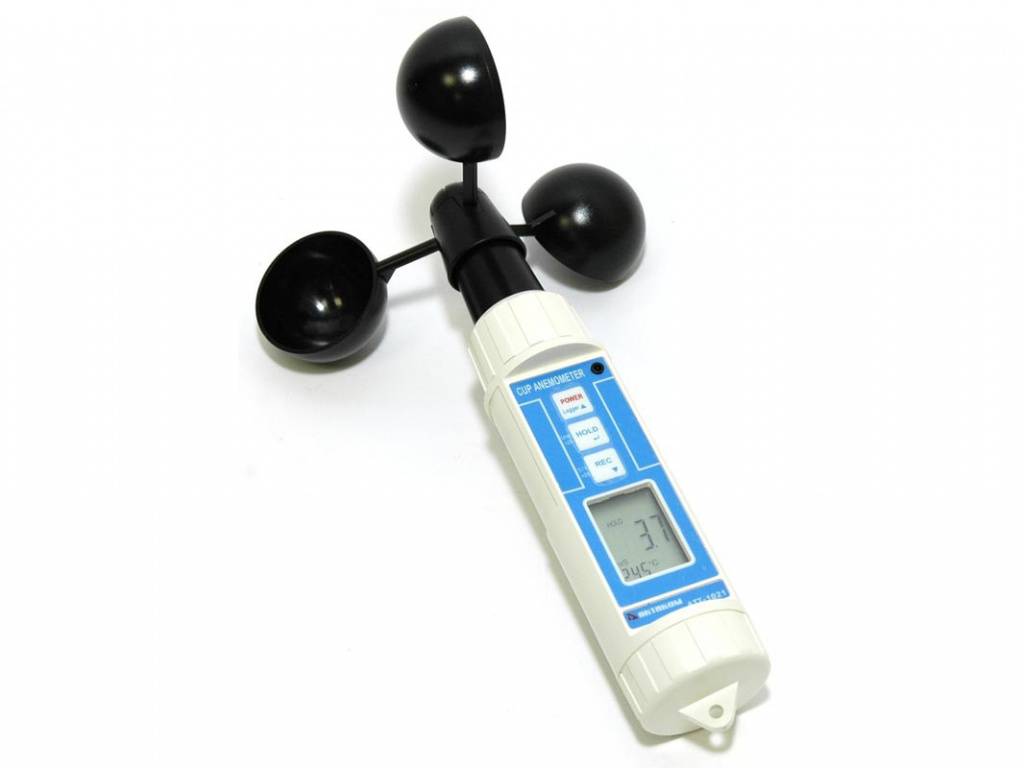

АТТ-1021

Рейтинг: 4.9

На первом месте портативный анемометр, построенный на микропроцессорном управлении. Его можно использовать на строительных площадках, башенных кранах и других открытых пространствах. Покупатели в отзывах довольны герметичным исполнением корпуса IP65, что позволяет применять чашечный аппарат под дождем. Внутри встроен термистор, поэтому прибор показывает не только скорость ветра, но и температуру воздуха. Первую величину анемометр фиксирует в диапазоне 0.9-35 м/с, а вторую от 0 до +50 градусов. Погрешность не превышает 2%. Для отображения результатов предусмотрен дисплей с двумя строчками. Габариты анемометра составляют 190х42х32 мм, но из-за чашек с диаметром 135 мм носить его в кармане неудобно. К счастью, производитель прилагает в комплекте кейс.

Чашечный анемометр выделяется на фоне остальных высоким качеством сборки и длительным ресурсом. Лопатки вращаются на оси, установленной в подшипник низкого трения, поэтому узел долго не изнашивается и работает без люфта, что исключает рост погрешности.

Достоинства

  • есть внутренняя память со 100 ячейками;
  • удержание полученного значения;
  • автовыключение при бездействии;
  • запоминание максимального и минимального показания.

Недостатки

  • высокая стоимость;
  • маленький экран;
  • чувствительность начинается от 0.9 м/с.

SKYWATCH METEOS NEW

Рейтинг: 4.8

Это модель тоже относится к портативным чашечным анемометрам, только вместо чашек здесь загнутые лопасти, как у пропеллера. Это позволило уменьшить габариты корпуса и устройство легко положить в карман. Интерфейс представлен трехрядным дисплеем и четырьмя кнопками. Есть иконка заряда батареи. Отдельная клавиша запускает подсветку на 5 с, что экономит энергию, ведь дольше показания никто не разглядывает. Замер температуры воздуха осуществляется в диапазоне -20…+50 градусов.

Достоинства

  • диодная подсветка экрана;
  • вес 235 г;
  • удобные прорезиненные кнопки;
  • показывает скорость в 6 единицах измерения;
  • фиксирует средние, минимальные и максимальные значения.

Недостатки

  • высокая стоимость;
  • сильная зависимости результатов от угла наклона.

Мегеон 11030

Рейтинг: 4.7

Модель 11030 от отечественного бренда Мегеон оснащена чашечным вращающимся блоком, расположенным сразу над дисплеем. Экран позволяет визуально контролировать показания. Фиксация скорости ветра происходит от 0 до 30 м/с. При этом погрешность не превышает 3%. Кроме скорости прибор показывает и направление воздушного потока. Здесь неточность возможна лишь в 1º. Использовать анемометр можно даже зимой при -10 градусах. Портативный аппарат весит 300 г и имеет габариты 350х80х80 мм. Владельцу доступно отображение результата в 5 вариантах единиц. В рукоятке есть отсек для 3-х элементов питания по 1.5 В, которых хватает на 10 часов непрерывной эксплуатации. В отзывах покупателям нравится возможность удерживать показания на экране и вычисление средних данных, поскольку порывы ветра могут “смазывать” картину.

Анемометр примечателен наличием съемного флюгера. Устройство прикручивается поверх чашечного измерителя и показывает сторону, откуда дует ветер. На корпусе есть встроенный компас, помогающий ориентироваться в направлениях. Благодаря такому функционалу прибор оптимален для эксплуатации на судне в открытом море под парусами.

Достоинства

  • точные расчеты;
  • возможность выводить средние значения, несмотря на порывы ветра;
  • прорезиненная ручка для надежного удержания;
  • срабатывает за 1 секунду.

Недостатки

  • конструкцию нельзя ронять;
  • чувствительность начинается от 0.8 м/с;
  • продаётся без кейса;
  • не показывает температуру воздуха.

Разновидности

Анемометр постоянно усовершенствуется, но простые модели все еще используют метеорологи. Устройство делится на следующие типы, по принципу работы:

  1. Вращающийся.
  2. Термический.
  3. Акустический.
  4. Лазерный.

Измерения эти устройства делают разными методами. Далее будет рассмотрено, как измеряет скорость ветра каждый тип прибора.

Чашечный

Чашечный анемометр самый старый из современных механизмов. Для определения скорости потока использует 3 полусферы, закрепленные на неподвижных штоках. Такая конструкция позволяет делать замер без настроек направления прибора. Механические чашечные анемометры делают расчеты на основании скорости одного оборота лопастей вокруг своей оси.

Лопасти приводят в действие механический счетчик. Полученные данные делятся на коэффициент, заложенный производителем. Это значение зависит от диаметра чаш. Электронные аналоги этого устройства делают вычисления намного быстрее, а также реагируют на порывы ветра от 1 м/с. У устройства только одна функция. Определение направления потоков невозможно.

Крыльчатый или лопастной

Крыльчатый анемометр является полным аналогом чашечного. Он представляет собой прибор с пропеллером или вентилятором. Принцип действия также в подсчете скорости ветра за один оборот лопастей. Крыльчатый анемометр нуждается в точной установке по направлению потока.

Современные электронные приборы комплектуются дополнительным диффузором и флюгером. Устройства крыльчатого типа более чувствительнее чашечных аналогов, способны выдать определение скорости ветра в 0.1 м/с.

Термический

Анемометр этого типа называют термоанемометром. Для измерения скорости ветра используется принцип охлаждения нагретого предмета. Устройство комплектуется термопарой, которая нагревается от источника питания прибора.

Ветер обдувает термопару и до определенной степени охлаждает ее. От показателей скорости охлаждения делается расчет силы движения воздушного потока. Термоанемометры не используются по назначению в метеорологии. Их применяют, как датчики скорости ветра в автомобилях и авиации. Устройство также требует четкой настройки по направлению потока.

Акустические или ультразвуковые

Устройства используют в работе принцип скорости прохождения ультразвукового сигнала через пространство.

Скорость ветра влияет на этот показатель. Существует заданная скорость и время прохождения сигнала от приемника к передатчику. За счет помехи со стороны воздушного потока время увеличивается, а скорость сокращается. На этих данных и строится расчет скорости ветра.

Лазерные

Лазерный анемометр работает по тому же принципу, что ультразвуковой. Вместо сигнала используется лазерный луч, который с определенной скоростью и за заданное время движется от передатчика к приемнику.

Луч отражается от объекта и это регистрируется соответствующим датчиком. На основании этого вычисляется разница между частотой отправленного луча и отраженного. Данные показатели попадают в расчет и с их помощью происходит расчет скорости движения ветра. Этот прибор считается последней разработкой для метеорологии.
