Советы специалистов
Электрики однозначно рекомендуют выполнять замену старых линий. Но выполнять такие работы без капитального ремонта можно будет только открытым способом. При этом придется прокладывать жилу через стену. Поэтому в основном меняют проводку при реконструкции всей системы электроснабжения, в момент планирования капитального ремонта. Задуматься о замене проводника необходимо в случае:
- Отсутствия тока в выключателе или розетке – оборвалась линия или нарушены контакты.
- Применения нерациональной монтажной схемы.
- Мало установлено розеток.
- Возникла сырость в местах контактов от затопления или повреждения кровли.
- Израсходован ресурс проводников.
Сколько бы ни было написано правил по электрике, но за безопасность домочадцев и сослуживцев всегда несут ответственность владельцы домов, офисов или производственных зданий. Если начинается срабатывание автоматического защитного устройства, это говорит о перегревании проложенных коммуникаций, потому что система не рассчитана на подключение мощного оборудования.

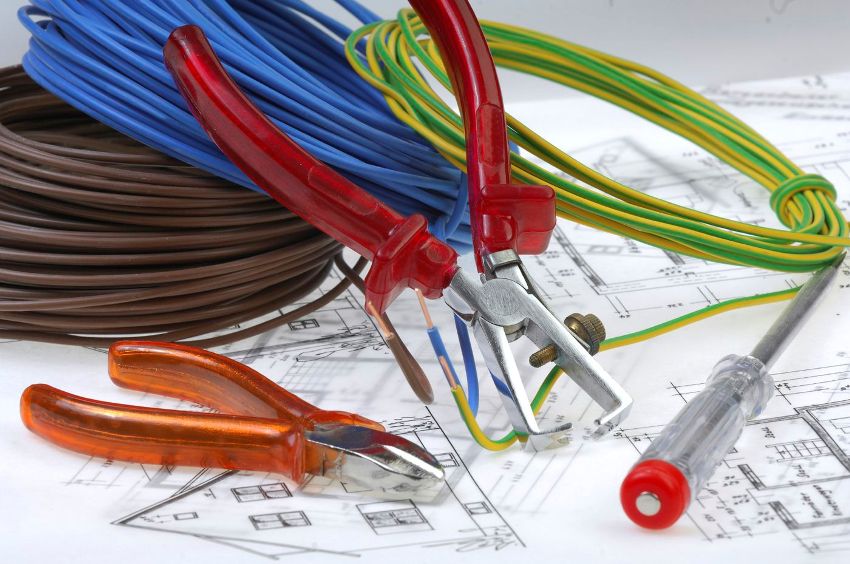

Перечень инструментов и расходников
Для работы потребуются:
- Перфоратор и оснастка для него: бур, коронка и лопатка.
- Штроборез или болгарка с алмазными дисками.
- Указатель фазы (индикаторная отвертка).
- Мультиметр.
- Кусачки.
- Плоскогубцы.
- Инструмент для удаления изоляции.
- Плоская и крестовая отвертки.
- Молоток и зубило.
- Кельма, емкость для замешивания раствора (заделки штроб).
- Рулетка.
- Детектор скрытой проводки.
В ходе работ используются такие материалы и изделия:
- Гофра.
- Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
- Дюбель-хомуты для крепления кабелей.
- Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
- Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.
Материалы и инструменты
Перед тем как поменять проводку необходимо определиться с методом проведения работ. Чаще всего в такой ситуации мелочиться не следует – нужно просто взять и проложить проводку по-новому, с установкой нормального распределительного щитка с автоматическими выключателями на каждую комнату, блоком защиты и конечно нормальным рабочим заземлением.
Монтаж проводки в частном доме
Перед тем как поменять проводку в квартире своими руками, рекомендуется изучить опыт тех, кто уже сталкивался с подобной проблемой и возможно прислушаться к их советам, а еще узнать у соседей работают ли у них все розетки и выключатели. Вполне возможно, что именно из этой квартиры из-за экономии провода была запитана еще одна розетка у соседей.
Наверняка при работе понадобятся:
- новый электрощит
- автоматы отключения разного номинала
- провод для розеток и для освещения
- розетки, выключатели и монтажные коробки
- гофрированная пластиковая труба или наружный пластиковый короб
- изоляционная лента
Из инструментов потребуется:
- тестер (можно два!)
- прибор определения скрытой проводки (возможно через квартиру идут и другие провода)
- кусачки
- пассатижи
- перфоратор
- дрель
- штроборез или болгарка с дисками для резки камня
Демонтаж старой линии
Приступать к демонтажу старой линии можно только после того, как будет окончательно проведено отключение напряжения. Но кроме этого рекомендуется проверить не только напряжение на розетке или выключателе, но и на всех выводах в распределительных коробках и даже убедится что линия отключена от счетчика.
В домах новой постройки все линии прокладываются в защитной оболочке, поэтому перед тем, как вытаскивать провод рекомендуется к нему примотать новый кабель. Так, чтобы вытаскивая старый, новый провод завести в канал.
Прокладка новой
Для прокладки новой линии возможны два варианта. Более дорогой, когда нужно штробить стены и прокладывать провод по-новому, и более простой проложить проводку по стене в пластиковых каналах.
И в первом, и во втором вариантах, прокладка проводится в соответствии с планом и схемой прокладки, когда выдерживаются все расстояния и провода прокладываются строго вертикально и горизонтально.
Замена проводки без штробления
О том, как поменять проводку в квартире без штробления, можно детально узнать практически в любом магазине электротоваров, где не только расскажут как это сделать, но и подберут необходимую фурнитуру для прокладки кабеля и в пластиковых каналах или в плинтусах на полу.

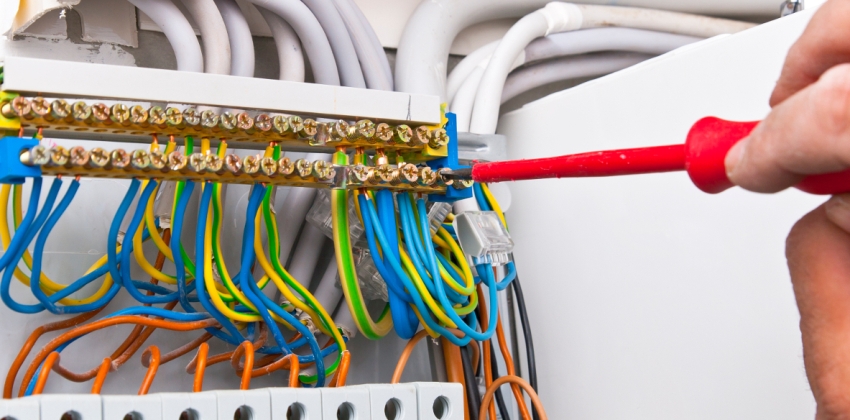

Подключение к щитку
После проведения всех монтажных работ и проверки изоляции всех соединений проводов, когда наступает необходимость подключения к щитку, самостоятельный этап работ заканчивается. Почетную миссию подключения к щитку с электросчетчиком по правилам должен выполнить представитель энергопоставляющей компании, после поверки правильности всех работ.
Как провести проводку в квартире: два популярных способа
На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

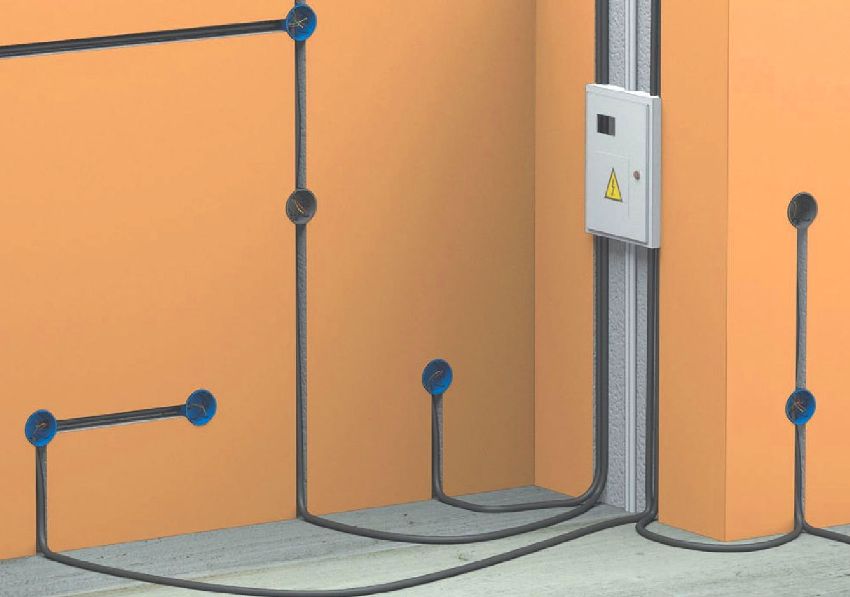

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.
Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.
Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

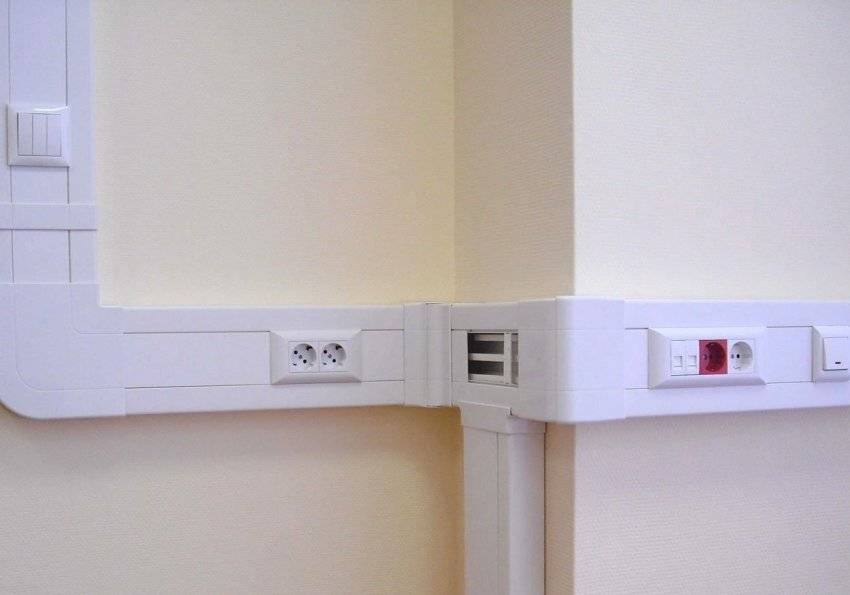

Открытый тип проводки в специальных коробах
Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.
Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.
Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.
Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах
При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений
А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией
Этап 2 – Определяемся со схемой и материалами
Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).
Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.
Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.
Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:
Кабель – медный, трехжильный, сечением не менее 2,5 мм2 для розеточной группы, 1,5 мм2 для светильников и 4 мм2 для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь
Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент
Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.
Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.
Свойства алюминия
Алюминиевая проводка легко гнется, но быстро ломается
Алюминий относится к категории легких, химически и биологически инертных металлов с удельным весом 2700 кг/м³. Материал безопасен для человека и окружающей среды.
Достоинства алюминия:
- Доступная стоимость. Цена определяется более низкой температурой плавления и меньшими, чем у других металлов, затратами на производство.
- Пластичность. Провод хорошо гнется, сохраняя приданную форму. Жилам придается любая нужная в работе конфигурация.
- Образование защитного слоя. Поверхность металла после зачистки покрывается тонким слоем, который препятствует его окислению по всему объему.
Вместе с тем, алюминий имеет следующие недостатки:
- Высокая степень сопротивления потоку электронов. Это вызывает нагревание линий, что может привести к возгоранию отделочных материалов.
- Большой уровень теплового расширения. Из-за этого возникает ослабление контактных соединений. При частом включении и отключении линий с высокой нагрузкой происходит разъединение цепи.
- Окисление при контакте с воздухом. Образующаяся от этого пленка имеет плохую проводимость, из-за чего контакты перегреваются и плавят изоляцию, а линия «земля» просто перестает выполнять свою функцию.
- Короткий срок эксплуатации. Он не превышает 30 лет при средней нагрузке.
Особенности замены электропроводки в различных помещениях
Чтобы замена электропроводки в частном доме или квартире не вызвала проблем в дальнейшем, следует особое внимание уделить размещению электрооборудования в различных помещениях. Это необходимо учитывать еще на этапе выполнения чертежей. Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей
Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей
Поэтому крайне важно понимать, как поменять проводку во всех помещениях дома
Ванная комната
Несмотря на небольшой размер помещения, замена старой проводки в ванной комнате и туалете может вызвать сложности. Это связано с высоким уровнем влажности. Если работа будет сделана некачественно, возможет удар током. И если в другом помещении он неопасен, то влажность, мокрый и скользких пол могут сделать его смертельным для человека.
К тому же в ванной комнате устанавливается оборудование высокой мощности. Речь идет о нагревателях для воды, стиральных и сушильных машинах. И проводка должна гарантировать их стабильную работу.
Поэтому при замене старой электропроводки в ванной комнате должны соблюдаться такие условия:
- при установке бойлера следует сразу же покупать длинные шнуры;
- для электрооборудования необходимо отдавать предпочтение трехжильным кабелям;
- в ванной комнате нужно устанавливать специальные розетки, которые имеют специальную крышку для защиты от влаги;
- минимальное расстояние от розеток и выключателей до ванной, душевой кабины и умывальника должно составлять 60 см;
- для удлинителей розетку лучше установить в соседнем помещении.
Если туалет не совмещен в ванной комнатой, проводка в нем ограничивается только осветительной ветвью для плафона. Поэтому проводку можно совместить с ванной комнатой.
Кухня
При прокладывании проводки в кухне рекомендуется использовать две ветки. Одна из них может идти от ванной комнаты, а другая должна быть отдельной. Для электропроводки следует использовать провод с сечением 4 мм. кв. При этом провод должен быть в специальной защитной оболочке. На чертеже в процессе подготовки следует отметить такие точки подключения:
- для осветительных приборов (люстра, дополнительное бра, точечные светильники);
- выключатели;
- тройные розетки для включения плитки, духовки, холодильника, мультиварки и другого кухонного оборудования.
Для освещения рабочей зоны выводить отдельную ветку не рекомендуется. Это не только не соответствует правилам безопасности, но и не имеет смысла с экономической точки зрения. Одну точку можно выделить для включения тостера, блендера, мультиварки, кофеварки и другого оборудования, которое включается на короткое время. Для холодильника следует выделить точку, которая находится на противоположной стене от точек для других приборов. Кроме того, все розетки должны находиться на расстоянии как минимум 60 см от раковины.
Коридор
Для проводки коридора требуется две ветки — для освещения и розеток. Если коридор длинный, потребуется установка нескольких точек освещения. К тому же именно в коридоре чаще всего устанавливаются выключатели для ванной комнаты, кухни и жилых комнат. В некоторых случаях целесообразно установки бра возле входной двери. Осветительные приборы, выключатели и дополнительные розетки для коридора должны быть продуманы еще до начала проведения замены электропроводки.
Детская комната
К качеству замены старой электрической проводки в детской предъявляются особые требования. Если ребенок маленький, розетки и выключатели должны быть установлены на уровне не ниже 180 см от пола. Также лучше всего воспользоваться специальными устройствами с защитным диском, которые защитят маленьких детей от удара электрическим током.
Рекомендуется использоваться отдельные ветки для осветительных приборов, розеток и выключателей. Отдельную линию можно использовать для включения бытовой техники, к примеру, обогревателя, телевизора или компьютера.
Жилые комнаты
Для спальни и гостиной также следует использовать по три ветки проводки: для розеток, освещения и бытовой техники. В спальне дополнительная ветка электропроводки может иметь питание смежное с детской комнатой.
Чтобы заменить электропроводку в трехкомнатной квартире потребуется использовать примерно 15 веток. Для установки кондиционера не рекомендуется использовать отдельную ветку. Его нужно включать в розетку, установленную около него. Это требование техники безопасности.
Как составить схему электропроводки в квартире
Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.
Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:
- необходимую мощность (для каждого помещения отдельно);
- запас мощности (для каждой комнаты);
- мощность бытовых электроприборов.
Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект
Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.
Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.
Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры
Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

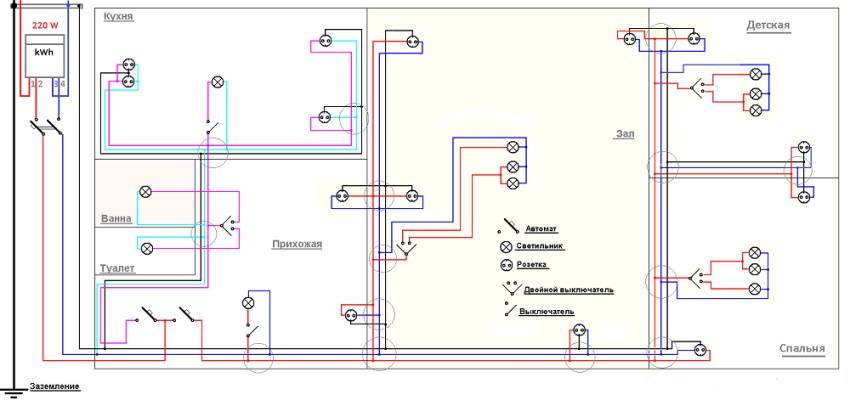

Схема электропроводки в квартире
Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).
Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.
Особенности составления схемы электропроводки
Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности. Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см
Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.
Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка
Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.
Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

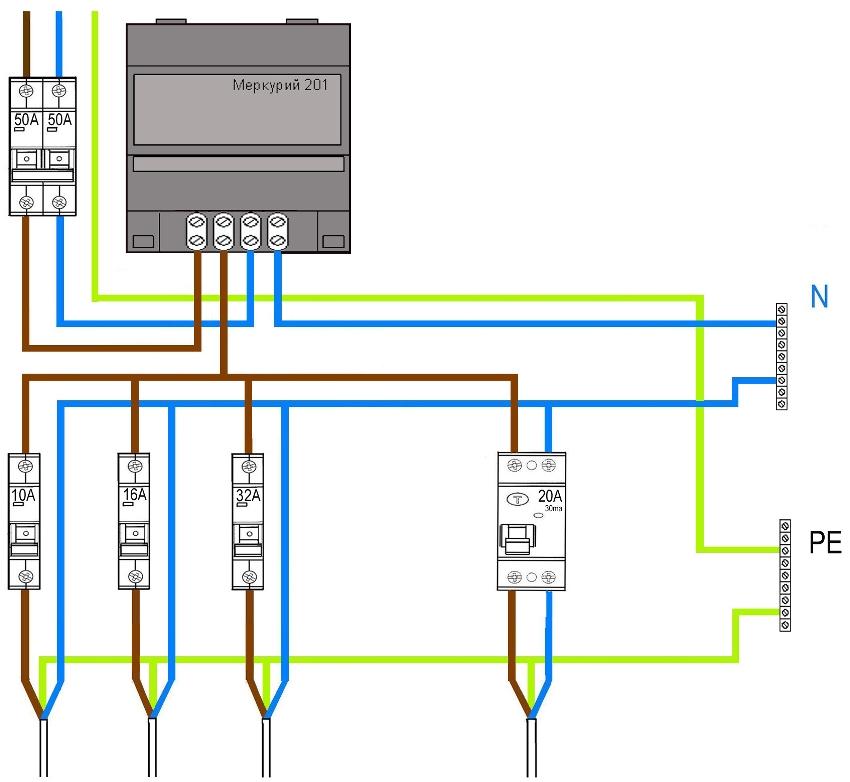

Схема электрического щитка для подводки электричества в ванную
Почему нельзя соединять старую алюминиевую проводку и медные провода
При длительной эксплуатации возникает необходимость замены части электрического кабеля. Также в ходе ремонта проводится дополнительное разветвление проводки ради получения дополнительных точек электропитания. В этой ситуации возникает необходимость стыковки алюминиевого и медного элементов.
Проблема соединения связана с двумя факторами:
- Различное удельное сопротивление у двух металлов. Даже надежная скрутка будет подвергаться внешнему воздействию из-за большего теплового расширения алюминия.
- Наличие оксидных пленок. Такие элементы есть у обоих веществ, но имеют различное сопротивление. Это способствует еще большему повышению температуры в месте соединения.
При эксплуатации под нагрузкой в точке контакта появляется искрение, что препятствует нормальной проводимости тока и создает условия для возникновения возгорания.
Несмотря на такую ситуацию, соединение меди и алюминия возможно. С этой целью используют специальные технологичные приемы:
- лужение при помощи паяльника и припоя – подходит для обработки медного провода;
- смазка – используется специальная смазка для предотвращения окисления металла в месте контакта;
- применение металлических переходников.
Среди представителей последней группы известны следующие приспособления:
- Соединения типа «орешек». Представляют собой три параллельные пластины, где между двумя соседними элементами закладываются разные провода. Соединение укладывается в пластиковый короб.
- Клеммные колодки. Распространенный и недорогой способ. При закладке проводов с двух сторон следует только не допускать касания внутри между собой.
- Болтовое соединение. Такой способ отличается простотой конструкции при недоступности других способов. Два проводника разделены между собой шайбами подходящего диаметра, насаженные на болт.
- Пружинные клеммы. Готовое изделие целесообразно применять при монтаже. Способ отличается простотой и надежностью крепления.
Любой способ позволяет уйти от возможного скручивания проводов, и повышает безопасность при использовании электрической энергии.
Стоит ли менять электропроводку частями?
Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:
- Меньшие затраты.
- Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
- Нет необходимости делать ремонт во всех комнатах.
На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:
- Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
- Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
- Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
- Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).
Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.
