Адаптер для мотоблока нева своими руками

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

• металлические уголки, профиль квадратный;
• подшипники для рулевого колеса и колонки;
• листы из металла;
• пара колес, желательно на оси;
• сверла, электроды, диски для болгарки;
• крепежные элементы;
• гаечные ключи различных размеров;
• сварочный электроаппарат;
• смазочные составы – солидол;
• болгарка;
• шуруповерт;
• дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Особенности конструкции приставки

Перед изготовлением любого устройства, нужно получить максимум знаний и информации о нем, чтобы в итоге получить максимально качественное изделие, для этого рекомендуем почитать интересную статью про адаптеры для мотоблока. В ней находится исчерпывающий объем информации по данной теме, а здесь обсудим только важные моменты.

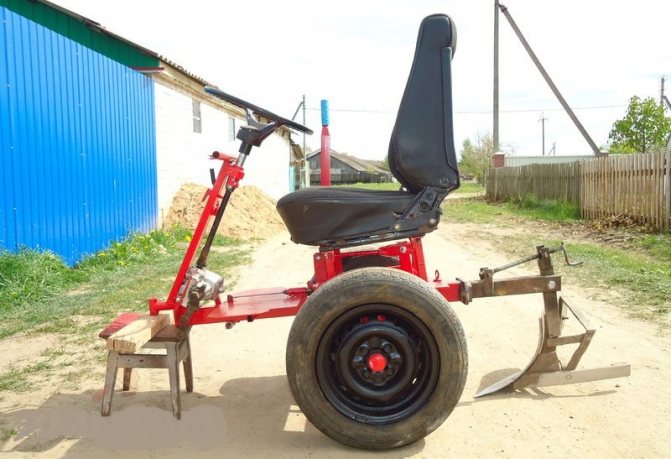

С виду похож на трактор, но присмотритесь, сзади мотоблок с рогами

Из особенностей конструкции стоит отметить способ крепления, всего их 2:

• передний – адаптер крепится спереди мотоблока,
• задний – адаптер крепится сзади.

Еще есть разделение по способу управления: рога или руль, а также по исполнению рамы: с подвижным сочленением, жесткое крепление.

Рога – это опять же просто, а руль – сложно, но практично.

Поэтому, если планируется регулярно использовать самодельный адаптер с мотоблоком, то лучше выбрать вариант с передним способом крепления, с рулевым управлением.

Раму с подвижным сочленением сделать своими руками тоже не просто, также требуется больше опыта, времени и материалов. Себестоимость будет дороже. Мотокультиватор получит меньший радиус поворота, лучше управление. Но, маневренность мотоблоку с адаптером нужна в основном в условиях ограниченного пространства, поэтому, если выбираете такую раму в основу своей самоделки, то учитывайте условия эксплуатации.

Все остальные элементы конструкции: сидение, тормоза, подставка под ноги, колеса, выполняются одинаково и каких-либо существенных нюансов в этом нет. Единственное, забыли упомянуть про кузов. На заводских модулях, например АК-1, устанавливается кузов, позволяющий дополнительно перевозить 100-200 кг груза.

Схема и чертежи модулей

При изготовлении своими руками адаптера к мотоблоку пригодятся разного рода схемы и чертежи, они позволят быстрее понять принцип и основы устройства приставки. Также на их основе можно сделать собственный чертеж для будущей самоделки.

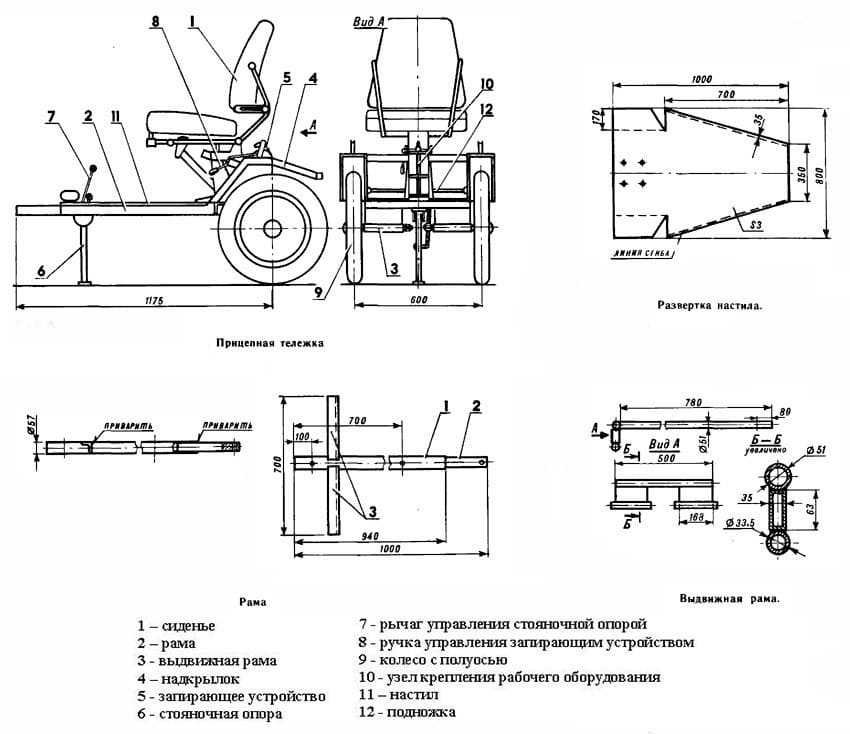

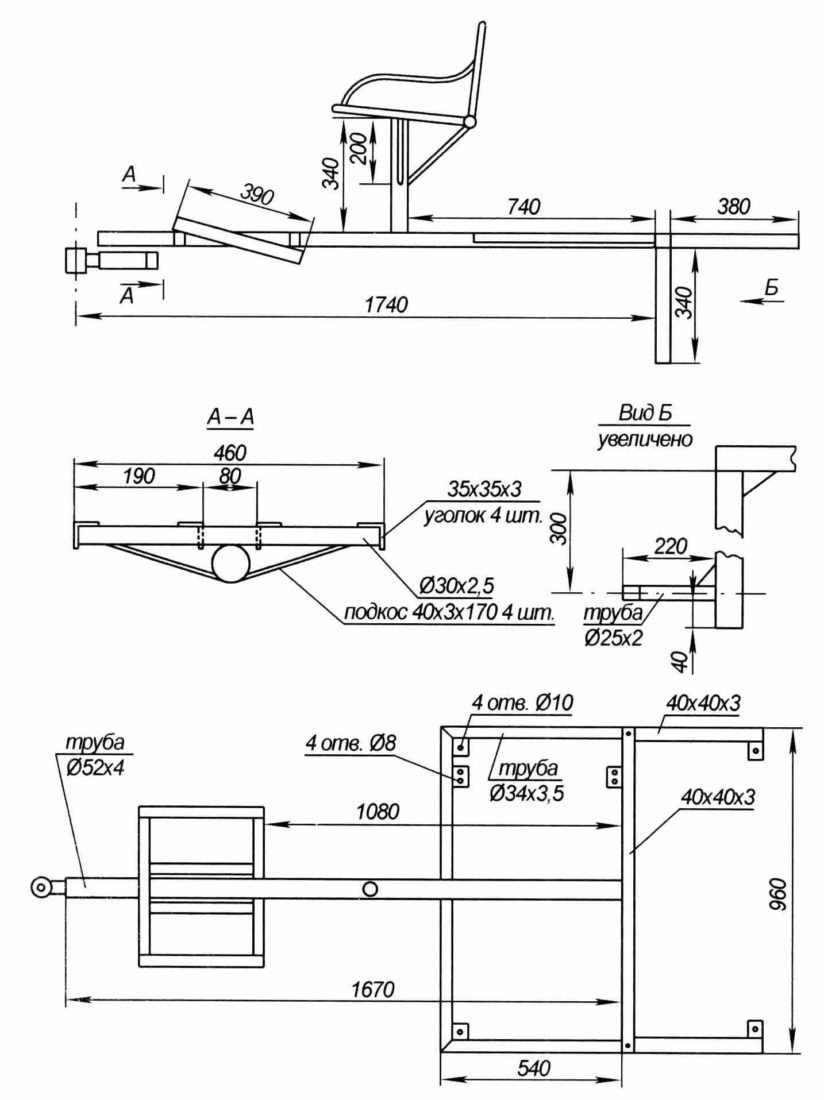

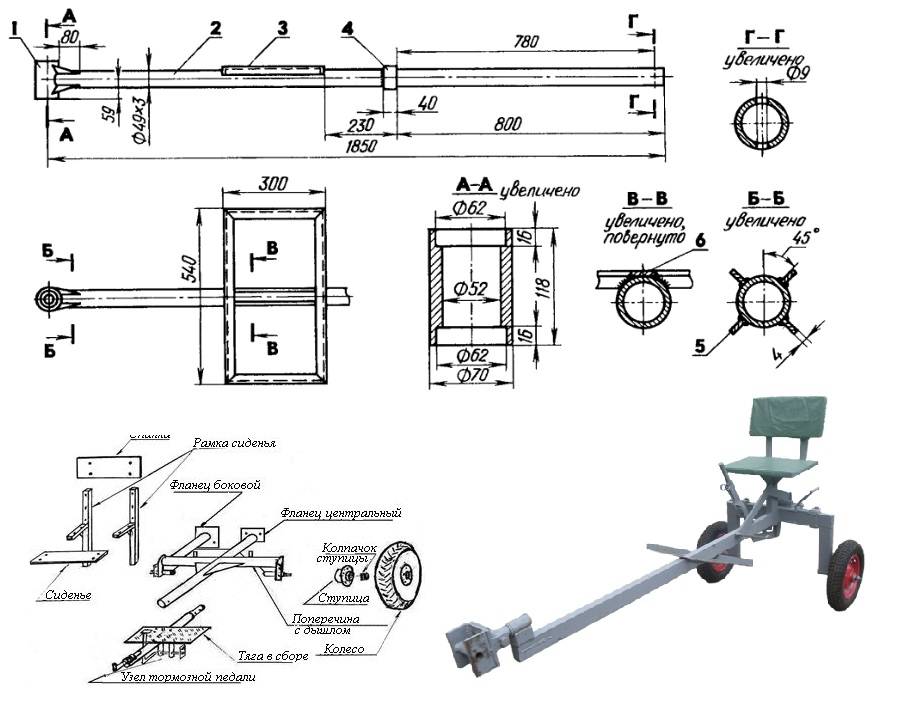

Чертеж заднего адаптераЕще одна интересная схемаСхема крепления сидения для модуля

В продолжение темы схем и чертежей, рекомендуем посмотреть интересное видео, автор которого делится готовым чертежом заднего адаптера для мотоблока, схема видна на времени 2:30. Автор дает комментарии к своей разработке, размеры профилей, листового металла.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Особенности

Мотоблок можно практиковать индивидуально, а также присоединять к нему различные вспомогательные инструменты, такие как борона, культиватор, сенокосилка. Подобные приспособления дают возможность серьезно увеличить возможный диапазон задач, с какими может справиться мотоблок. Но кроме этого возможно использование мототехники в качестве транспортного средства, если заблаговременно создать для него специализированный адаптер.

Данное приспособление позволяет достаточно комфортно устроиться на сиденье, которым адаптер оборудован, и проделывать ровным счетом ту же работу, только с гораздо большим уровнем комфортабельности.

В сущности, структура адаптера относительно примитивна. Он смотрится как тележка, на которой закреплены различные элементы:

• сцепка для фиксации мотоблока и переходное приспособление для навесного оснащения;
• водительское сиденье;
• колеса;
• каркас для крепежа первостепенных компонентов;
• рулевое колесо.

Если реконструировать мотоблок под мини-трактор, можно еще значительнее расширить его функциональность. Разумеется, отождествление с мини-трактором в некоторой мере символично, поскольку мощность агрегата останется прежней, как и ресурсы используемого агрегата, вернее, его мотора. Можно соорудить тент от палящего солнца. С подобной техникой вам не станут страшны утомительные сельскохозяйственные работы под жарким солнцем. Можно улучшить проходимость техники в дождливую или снежную погоду, установив гусеничную приставку.

Львиная доля адаптеров располагает системой, предполагающей присоединение прицепа, в котором можно перемещать грузы. Дополнительно он может быть оснащен подъемной рукояткой. Присутствует 2 сцепки: к одной фиксируется сам агрегат «Нева», а ко второй – любое навесное оснащение. К тому же конструкция имеет рулевое колесо, что оптимизирует его поворотливость.

Межосевое крепление агрегата изготавливается из прочных материалов, поскольку оно обязано переносить немалые перегрузки, ведь вы тоже будете ездить на агрегате и дополнительно транспортировать довольно большие грузы. Агрегат можно применять практически во всех условиях, включая и самые непростые.

В специализированных магазинах можно купить к мотоблоку «Нева» вспомогательный узел с рулевым колесом, либо же сделать его собственными руками. Тем более, чертежей на просторах всемирной паутины предостаточно, что намного облегчает процедуру сборки.

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

• сварочный аппарат;
• колесная пара;
• стальные уголки и листы;
• водительское кресло;
• крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

1. Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
2. После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
3. Раму для дополнительного оборудования сваривают из швеллера № 10.
4. С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
5. Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
6. Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
7. Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

1. К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
2. Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
3. Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
4. Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

• сварочный аппарат;
• сиденье;
• 2 колеса; стальные трубы и уголки;
• листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.

Как сделать адаптер к мотоблоку своими руками?

Самодельный адаптер для мотоблока не потребует от Вас особых финансовых и материальных затрат или специфических знаний. Достаточно будет продумать чертежи и размеры, обзавестись кое-какими материалами и соответствующим набором инструментов. Необходимый минимум приспособлений для самостоятельной сборки адаптера к мотоблоку выглядит следующим образом:

• уголки металлические;
• металлопрофиль квадратный;
• 2 колеса подходящего размера;
• сварка;
• плотные листы металла (для опоры под ноги);
• мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).

Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.

1. Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
2. Подвеска.
3. Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
4. Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
5. Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.

На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.

Типология адаптеров

Важно отметить, что всего существует 3 вида адаптеров: стандартный, с рулевым управлением и передний. Необходимо рассмотреть специфику конструкций всех типов

Стандартные

Такие варианты состоят из базового рамного устройства, на который монтируются неотъемлемые элементы, водительского сидения, колесной базы, оси, механизма сцепления мотоблока и адаптера. В принципе, указанную конструкцию можно смело назвать стандартной тележкой с удобным сидением, присоединяющимся к мотоблоку.

Более того, не исключается возможность дополнительной агрегации разнообразным оборудованием навесного плана, что удвоит функциональность устройства. В современных условиях можно купить адаптер или сделать его своими руками с особыми отделами под размещение небольших вспомогательных объектов.

Агрегаты с рулевым управлением

В последнее время они пользуются наибольшим спросом, ведь они очень удобны и относительно недорогие (не более 45 тыс. руб.). Двигатель прикрепляется к мотоблоку посредством сцепки, расположившейся в передней части адаптера. Сзади указанного дополнения с рулём есть особый подъемный аппарат, прицепить к которому самое разнообразное навесное оборудование будет несложно.

Передний адаптер к мотоблоку Нева

Указанное приспособление чрезвычайно похоже на вышерассмотренный вариант, но вот сцепка у него размещена в задней части. Конструкция настолько проста, что легко поддается разборке и дальнейшей транспортировке. Нередко на передние адаптера устанавливаются специальные колеса для повышения производительности.

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.

Общая информация о тракторе

Мотоблок можно эксплуатировать отдельно, а также присоединять его к самым различным дополнительным оборудованиям, к таким как:

• культиватор;
• борона;
• косилка.

Такие устройства позволяют значительно повысить возможный спектр работ, с которыми способен справляться мотоблок. В дополнение к этому, можно применить мини-трактор в роли средства передвижения, если заранее подготовить к нему специальный блок-адаптер.

Это устройство дает возможность довольно удобно разместиться на сиденье, которым оно оснащено, после чего совершать ровно те же работы, но с несравнимо большей долей комфорта. Например, в специализированных магазинах можно приобрести к мотоблоку Нева дополнительный блок с рулевым управлением, или же изготовить его своими руками. Благо, чертежных материалов в интернете хватает, что значительно облегчает процесс сборки.
