Заточка пил в домашних критериях

Ножовки по дереву

Это нужный в хозяйстве инструмент. Ими можно подгонять плинтусы, делать бруски для хозяйственных нужд и т.д. Сейчас продавцы предлагают огромный выбор подобных инструментов, поэтому тяжело подобрать качественные пилы. Рассмотрим, как выбрать ножовку, которая будет долго держать заточку. На это влияют следующие характеристики:

Инструменты для заточки: круглый напильник со специальной державкой; плоский напильник; шаблон для стачивания ограничителя глубины.

1. Размеры зубьев. Маленькие срезают материал медленно и аккуратно, однако требуют тщательной заточки. Большие зубья позволяют делать срез быстро и грубо, но требуют минимума усилий при затачивании, а сам процесс происходит достаточно быстро.
2. Форма и материал полотна. Классическая форма зуба – треугольник, однако в последнее время широкое распространение получили каленые зубья трапециевидной формы. Материал для изготовления ножовок с треугольными зубьями – сталь твердостью от 40 до 55-58 баллов по шкале Роквелла. Для пил с трапециевидными элементами полотна – каленая сталь твердостью от 55 баллов по Роквеллу. Если треугольники достаточно просто наточить обычными инструментами, то современные каленые полотна пил заточить в домашних условиях очень сложно (практически невозможно), проще купить новые.
3. Расстояние между зубьями. Чем больше интервал, тем легче производится заточка. Обычно интервал между зубьями связан с их размерами и формой. Так, у пил с маленькими зубьями интервал меньше, чем у пил с большими.
4. Разводка. Этим словом называют расстояние отклонения зубца от полотна. Сделано это для того, чтобы в процессе работы отводились стружка и опалки. Это расстояние влияет на скорость и удобство заточки. Иногда для того, чтобы восстановить пилу, помимо заточки делают и новую разводку.

Обычно все описанные параметры указываются изготовителем на упаковке полотна (реже – на рукоятках). Так, ключевым показателем является значение TPI, которое может составлять от 1 до 9. В последнее время появились и большие значения у китайских производителей.

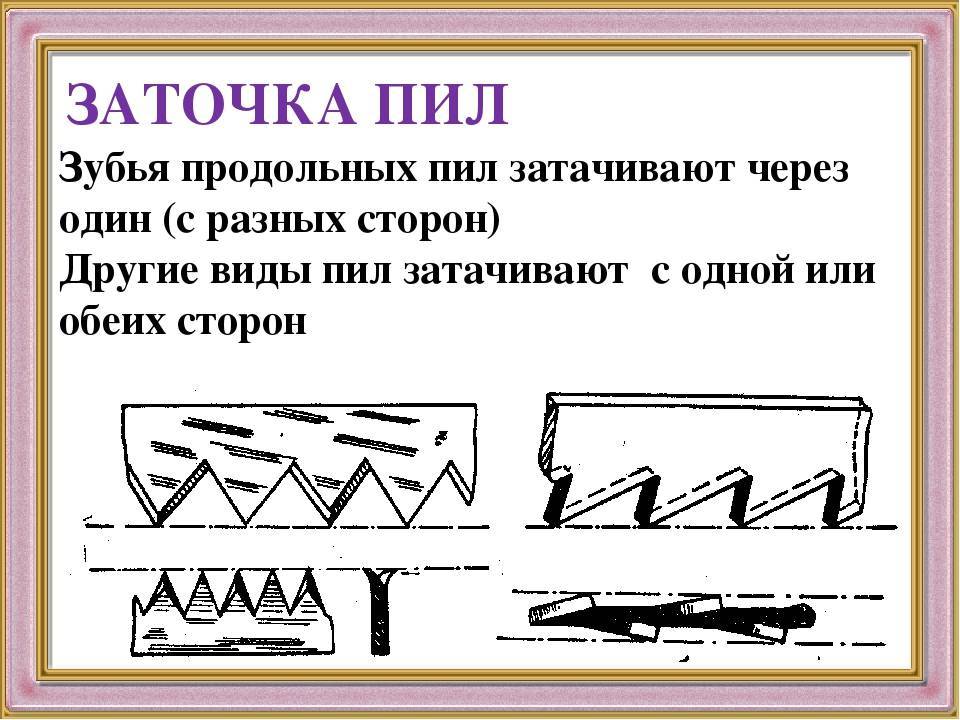

Разновидности зубьев пил: а, б – треугольные простые; в, г – треугольные разреженные и с волчьими зубами; д, е – прямоугольные, обращенные друг к другу гипотенузами и разреженные.

Если пила предназначена для грубой работы, например, для сада, валки деревьев в лесу, то значение TPI будет 3-6, а для ювелирной работы (при внутренней отделке помещений или по мебели) – 5-9.

Некоторые производители, китайские и польские, часто не следят за качеством и наличием заводской заточки, поэтому покупателю подобного товара придется делать это самому, иногда вместе с разводкой.

То, что ножовка должна быть острой, не вызывает ни у кого возражений. Тогда инструмент осуществляет пропил быстрее и с меньшими энергетическими затратами для рабочего.

Использовать тупую пилу в работе очень неудобно, поскольку даже один пропил отнимает много сил и энергии, человек быстро устает и после 2-3 пропилов не в состоянии продолжить работу.

Как заточить ножовку, рассмотрим ниже.

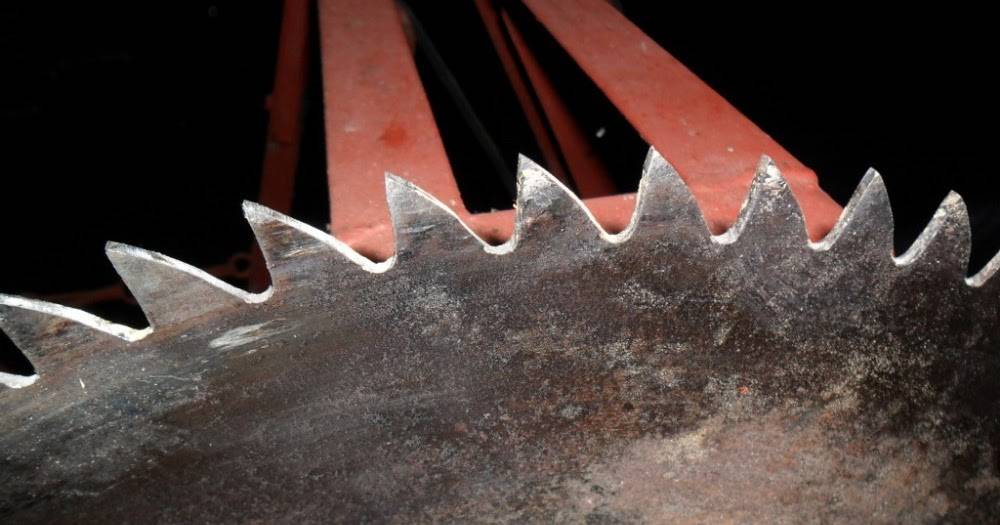

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

• снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
• ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
• опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Зачем затачивать полотно на ручной ножовке, и когда это нужно делать?

Ножовка в процессе эксплуатации подвергается различным нагрузкам, в результате чего зубья притупляются. Кроме того, они меняют свое положение. Все это приводит к тому, что:

• снижается эффективность использования инструмента;
• требуется затрачивать больше времени и сил на процесс распиловки;
• ухудшается точность и качество реза (образуются зазубрины);
• появляется опасность использования тупого инструмента.

Пилу с затупившимися зубьями необходимо точить. Определить, что пришло время обработать инструмент, можно по следующим факторам:

1. ножовка при работе издает характерный звук (при постоянной эксплуатации легко определить его изменение);
2. кончики зубцов закруглились;
3. инструмент потерял прежнюю эффективность и качество распила.

При возникновении данных ситуаций необходима заточка инструмента.

Какие признаки подскажут о том, что надо наточить пилу?

Рисунок 1. Схема зуба пилы. Плоскости: а- передняя, б – задняя, в – две боковые. Кромки для резки металла: 1 – главная, 2, 3 – дополнительные.

Затачивать дисковую пилу надо только тогда, когда в этом возникает необходимость. А о том, что такой момент настал, просигнализируют 2 четких признака. В частности, срочное затачивание дисковых пил по дереву требуется, если:

1. На предохранительных кожухах пил в районе электродвигателя ощущается сильный нагрев. Иногда такое повышение температуры сопровождается появлением из-под кожуха дыма.
2. Для получения хороших результатов работы на дисковую пилу приходится сильнее прежнего давить.
3. В результате работы затупленных зубцов пил по дереву на пропилах в древесине фиксируется появление темных отметин, следов нагара. Возможно распространение характерного запаха горелой древесины.

Что нужно знать об углах заточки зубьев

Геометрия зубьев ленточных пил может видоизменяться в зависимости от характеристик обрабатываемого материала. Это выражается в форме зуба и расстоянии между отдельными элементами режущей кромки.

Профиль ленточной пилы определяется маркировкой, которую наносит завод-изготовитель. Выглядит это так:

• WM – универсальный вариант, предназначенный для распиловки мягких и твёрдых пород древесины;
• AV – применяется для продольного реза и пиления твёрдых материалов, например замороженной древесины;
• NV – отличается узкой шириной полотна, поэтому идеально подходит для фигурной резки;
• NU – режущая кромка с широким шагом зубьев, что обеспечивает высокую производительность при пилении мягких пород древесины;
• PV – практически полный аналог предыдущего полотна, но имеет сплющенную форму зубьев;
• KV – профиль применяют для широких ленточных пил, предназначенных для мягкой древесины;
• PU – широкая пила для распиловки древесины твёрдых пород.

Шаг зубьев подбирается индивидуально, в зависимости от материала. Например, для распиловки твёрдой древесины и металла используются только мелкозубчатые полотна, чтобы избежать повреждения режущей кромки. Мягкое сырьё и толстостенные материалы обрабатывают пилами с большим расстоянием между зубьями, что позволяет ускорить производственный процесс.

Принципы и углы затачивания

На кромках пилы находятся четыре главных угла заточки. Они вместе с формой зуба могут выступать главными эксплуатационными характеристиками инструмента. Для описания каждого зуба используются:

• Передний и задний угол.
• Углы среза передней и задней поверхности.

Эти характеристики могут зависеть от вида и веса циркулярной пилы, её предназначения, а также плотности конкретной поверхности.

Углы заточки на схеме

Основываясь на параметрах, указанных выше, можно разделить все циркулярки на несколько видов:

1. Для прорезания продольных отверстий. При совершении этой задачи следует использовать передний угол заточки от 15 до 25 градусов.
2. Для совершения поперечной резки. В этой ситуации передний угол может варьироваться от 5 до 10 градусов.
3. Универсальная заточка. Для совершения любых операций пилы затачиваются под углом в 15 градусов.

Размер затачиваемого угла устанавливается не только от направления движения пилы, он также связан с материалом заготовки. Если требуется прорезать очень твёрдые материалы, то следует выбирать наименьший угол. Для работы с более мягкими изделиями угол увеличивается.

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

1. поверхность подставки совпадает с уровнем оси заточного диска;
2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

• Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
• Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Общие требования к заточке

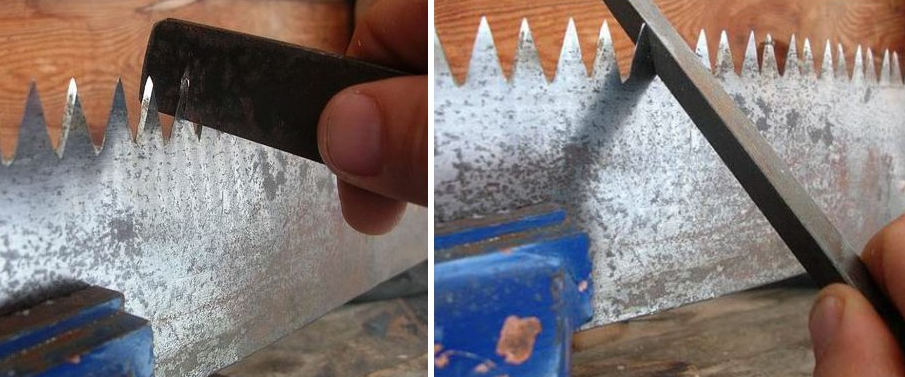

Заточка ножовки должна выполняться на специальном станке, который позволяет надёжно зафиксировать полотно, сделать правильную форму зубьев и точно соблюсти угол заточки.

Заменить станок можно подручными инструментами: шлифмашиной, напильником, надфилем. В инвентаре мастера наверняка все они есть и поэтому делать лишних затрат не придётся.

Перед выполнением затачивания зубьев их нужно развести, так как в противном случае сделать правильный угол не получится. Толщина полотна является определяющей в формировании ширины среза.

Угол затачивания выбирается в диапазоне 30–60. Выбор зависит от типа полотна.

Требования к заточке пилы

Определение и предназначение циркулярной пилы

Дисковая, или циркулярная пила — это инструмент, рабочая поверхность которого представляет собой диск. Этот диск может быть различной толщины и различного диаметра, в зависимости от назначения. По краям диск снабжен острыми зубцами, которые могут иметь различную форму, например:

• Прямые вертикальные зубцы;
• Скошенные зубцы;
• Зубцы в форме трапеции;
• Зубцы, напоминающие конус.

Она используется в тех случаях, когда нужно распилить большой объем древесины. Ей удобно работать как с твердыми, так и с мягкими породами дерева. А также при помощи её можно обрабатывать фанеру и древесно-стружечную плиту. Когда диску сообщают вращение, зубцы врезаются в материал и начинают его распиливать. Опытные пильщики утверждают, что работать с циркулярной пилой намного проще, чем с классической, представляющей собой горизонтальную пластину из металла с зубцами и одной (двумя) пластмассовыми ручками.

Дисковую пилу часто используют:

• На пилорамах;
• На строительстве деревянных домов;
• Во время ремонтных работ в городских квартирах;
• На заготовке леса.

Рабочая поверхность такого инструмента обычно имеет твердосплавные напайки. Эти напайки используются для того, чтобы зубцы не деформировались при распиловке твердых пород дерева. Однако, рано или поздно зубцы у любой дисковой пилы затупляются. Если этот момент наступил, значит, пора затачивать инструмент.

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

• Ламинат
• Брусья и лаги
• ДСП
• Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
• Ракушка
• Пенопласт
• Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

1. Классическая
2. Выкружная
3. Лучковая
4. Наградка
5. С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Правильный уход за ножницами в дальнейшем

Ваши ножницы длительное время не потребуют заточки и ремонта, если соблюдать основные условия правильного хранения и эксплуатации. Специальный инструмент следует использовать только по его прямому назначению. Режущие лезвия следует регулярно протирать чистящим и дезинфицирующим средствами.

Не реже, чем 2 раза в год следует производить смазку крепежно-соединительного механизма машинным маслом. После каждого использования обязательно протирать лезвия сухой чистой тканью. Профессиональный инструмент следует хранить в защитном чехле, не допускать воздействия влаги, оседания пыли и возникновения загрязнений.

Как определить износ?

Проверка дисковой пилы на износ – это важный вопрос, которому следует уделить особое внимание. Глубокие повреждения приводят к невозможности заточить круг

Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

1. Сильный нагрев защитного кожуха и образование дыма. Циркулярная пила обладает особым кожухом, который сигнализирует о том, что пила затупилась посредством нагрева. В особо тяжёлых ситуациях из него может появиться дым.
2. Иногда устройство пилы предполагает механическую подачу (если нужно собственноручно регулировать силу нажима). В такой ситуации износ можно заметить, если нажим приходится усиливать.
3. Если при распиливании древесины на заготовке образуется нагар и сильный неприятный запах.

Все ситуации, которые описаны выше, говорят пользователю о том, что устройство пора затачивать.

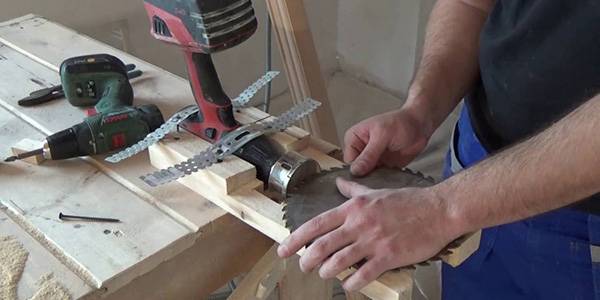

Как заточить дисковую пилу своими руками

Заточить пилу в домашних условиях можно совершенно самостоятельно. Для этих целей нет необходимости посещать мастерскую для использования специализированного точильного станка или приобретать его. Он довольно дорогостоящий, а для заточки используется в редких случаях, если вы конечно не планируете использовать его в крупных производственных целях.

Но удерживать пильные диски в руках в процессе заточки зубьев шлифовальным кругом — не самое лучшее решение. Циркулярные диск — это не сверло, она гораздо габаритней. Никакая твердость рук и отменный глазомер не позволит, сделать заточку так, чтобы режущие элементы были достаточно острыми и пригодными для эффективного использования. Для этого нужно предусмотреть самое простое фиксирующее приспособление.

Положение ее поверхности должно соответствовать уровню осей на заднем диске. Размещение зубчатого круга осуществляет на подставке так, чтобы затачиваемая плоскость зуба была перпендикулярна к полотнам пильного диска. Чтобы заточить скошенные зубья по передним и задним поверхностям нужно предусмотреть подвижные шарниры в данном приспособлении.

Но в таких случаях довольно сложно выдерживать одинаковые величины переднего и заднего угла заточки инструмента. Для устранения данной проблемы, необходимо выполнить жесткую фиксацию центра пилы согласно нужного положения по отношению к точильному кругу. Выполняется это при помощи пазов для оправки, которая монтируется на подставку с размещением на ней затачиваемых пил, либо посредством установки на подставку специального упора, который закрепит пильный диск согласно требуемого угла к абразивному камню.

Если придерживаться всех требований, которые предъявляются к затачиванию твердосплавной циркулярной пилы, то этот инструмент будет работать максимально эффективно на протяжении длительного периода времени.
