Заточка и разводка ленточных пил, видео и фото

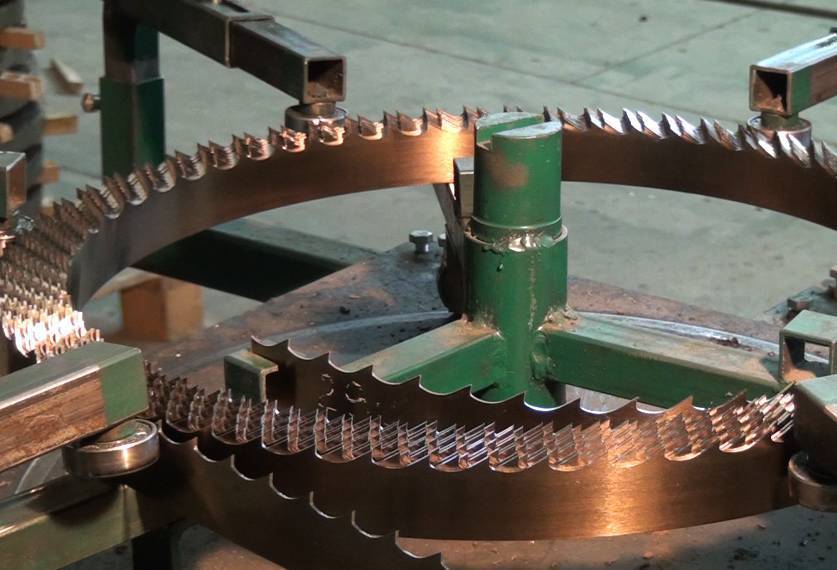

Качественная разводка зубьев ленточных пил

Разводка зубьев является одним из важнейших факторов, влияющих на распиловочные свойства пилы. При работе на ленточной пилораме, заточке зубьев (а как следствие уменьшения их высоты), разводка также уменьшается и требуется проведение разводки зубьев ленточной пилы. Разводка зубьев — это линейная величина отклонения зуба на заданный угол относительно плоскости полотна пилы. Величина разводки зависит от свойств древесины и диаметра бревна. Чем больше разводка зубьев, тем шире пропил и требуется приложить большее усилие при распиловке, доски остаются плотно прессованные. Слишком маленькая разводка приведет к сильному трению, перегрева ленточного полотна и к появлению волнообразного распила. При разводке, зубья пилы загибаются попеременно налево и направо. Каждый третий зуб оставляют не разведенным, который выполняет роль подчищающего зуба и удаляет опилки из зоны пиления, тем самым расчищая пропил.

Разводка осуществляется примерно на верхнюю треть высоты зуба. Если зубья разводить на полную высоту — это приведет к появлению волнистой базовой линии полотна и появлению трещин. Точка изгиба (где толкатель разводного станка давит на зуб), должна быть примерно на половине высоты зуба. Если линия изгиба расположена слишком низко, будет гнуться сама лента, а не зуб. Это влечет за собой преждевременный разрыв ленточной пилы. Если точка изгиба расположена слишком высоко, гнется верхняя часть зуба, пила будет неустойчивой, а распиловка волнистой, это снижает скорость пиления, а также возможен излом вершины зуба.

Неправильная заточка и разводка пилы — основная причина преждевременного выхода ленточной пилы из строя. Весь процесс заточки и разводки служит продлению жизни пилы. Зубья должны быть разведены только на необходимую и точно одинаковую для всех зубьев величину, которая выбирается в зависимости от породы (твердости) распиливаемой древесины. Рекомендуемая разводка зубьев вы можете найти в выше опубликованной таблице. При увеличении диаметра бревен, а также при пилении очень смолистых пород, следует увеличивать разводку (принимать верхние значения). Нельзя пилить с одной и той же величиной разводки разные по диаметру бревна, т. к. при пилении бревен диаметром 600 мм образуется в два раза больше опилок, чем при пилении бревна диаметром 300 мм, в таких случаях разводку необходимо увеличивать примерно на 20%.

Разводка зубьев в домашних условиях

Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:

Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки

При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.

Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву

При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу

Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.

Типы разводки ленточных пил

Как и любой другой инструмент, ленточная пила подвергается износу после каждого цикла резки. Это естественный и неизбежный процесс. Именно поэтому каждая пила ленточного типа нуждается в регулярном и квалифицированном обслуживании – разводке и заточке. Такое обслуживание позволяет не только поддерживать режущее полотно в рабочем состоянии, но и значительно увеличивать срок его эксплуатации.

Увеличить срок службы режущего полотна и значительно улучшить его функциональные возможности позволяет правильная разводка. Смысл такой операции заключается в следующем: режущие зубья пилы отгибают в разные стороны, что позволяет уменьшить силу трения в процессе резки, а также минимизировать риск зажатия полотна обрабатываемой деталью. Разводка ленточной пилы может выполняться по трем схемам, выбор которой зависит от типа обрабатываемого материала.

При так называемом зачищающем типе разводки зубья отгибают таким образом, что нетронутым остается каждый третий из них. Такую схему применяют, если режущее полотно будет использоваться для распила особо твердых металлов и сплавов.
Классический тип разводки предполагает поочередный отгиб каждого режущего зуба.
При волнистой разводке каждый режущий зуб отгибается на определенный угол. Понятно, что такой тип разводки является наиболее сложным из всех остальных.

Станок для разводки ленточных пил

Для отгиба зубьев ленточной пилы применяется специальное оборудование, позволяющее выполнить такую технологическую операцию быстро и максимально точно. По общепринятым нормативам, максимальная величина разводки зубьев не должна превышать 0,7 мм, но обычно ее значение находится в диапазоне 0,3–0,6 мм

Важно не только выбрать тип разводки, ориентируясь на характеристики материала, который предстоит распиливать, но и выполнить ее правильно, отогнув зубья только на 1/3 или 2/3 их высоты

После разводки можно отправлять режущее полотно на станок для заточки ленточных пил. Как показывает статистика, ленточные пилы чаще всего утрачивают свои функциональные возможности по причине того, что их заточка была выполнена неправильно или несвоевременно. Показателем того, что ленточная пила нуждается в разводке и дальнейшей заточке на станке, является повышенная шероховатость поверхности распила. Необходимость в такой процедуре можно также определить по внешнему виду режущих зубьев.

Основными элементами любых заточных станков являются круги, выбор которых, в первую очередь, зависит от твердости материала, использованного для изготовления режущих зубьев. Для того чтобы точить твердые материалы, необходимо использовать соответствующие круги. Так, для заточки полотен биметаллического типа выбирают точильные инструменты, состоящие из боразоновых или алмазных элементов, а для приведения в порядок пил, выполненных из инструментальных сталей, вполне подойдут корундовые круги.

Инструменты для заточки пил ленточного типа выбирают и по составу, и по конструктивному исполнению. Для различных по своей конструкции и размерам полотен в станках могут использоваться круги следующих типов:

тарельчатой конфигурации;
чашечной формы;
профильные;
плоские.

Комплект устройств Wood-Mizer для заточки и разводки ленточных пил

Согласно инструкции, при заточке ленточной пилы на станке следует следить за соблюдением следующих требований.

На поверхности зуба при его заточке не должно оставаться заусениц.
Точильный круг должен снимать одинаковый слой металла по всему профилю зуба.
Во избежание перегрева зубьев при их точении на станке следует обязательно использовать специальную жидкость для охлаждения.
При выполнении заточки не должны изменяться профиль и высота обрабатываемых зубьев.
Следует обязательно следить за давлением, которое оказывает круг заточного станка на обрабатываемый зуб. Если пренебречь этим требованием, давление может оказаться слишком значительным, что может привести к отжигу зубьев.

Заточка пил ленточного типа своими руками имеет некоторые особенности. В таких случаях, как правило, заточке подвергают заднюю поверхность зубьев, хотя, если воспользоваться инструкцией производителя или посмотреть тематическое видео, то можно заточить и их переднюю поверхность.

Заточка пилы по дереву разными способами

Для того чтобы заточить пилу по дереву понадобятся небольших размеров болгарка и плоский напильник с прочной рукояткой. Развести зубья пилы в стороны, можно с помощью того же напильника, а вот чтобы побыстрее заточить пилу по дереву своими руками, можно воспользоваться болгаркой.

Как заточить пилу болгаркой

Гораздо быстрее можно заточить пилу используя для этих целей на напильник, а небольшую болгарку с установленным диском по металлу. Однако в данном варианте стоит знать, что можно повредить зубья пилы по дереву до такой степени, что инструмент полностью придёт в негодность, и его дальше нельзя будет использовать.

Как развести пилу по дереву

Развод зубьев на пиле необходим, для того чтобы работать с данным инструментом по дереву можно было бы максимально просто, легко и удобно. Для этого пила ложится на ровную плоскую поверхность, после чего при помощи плоского напильника зубья пилы разводятся в одну и другую стороны в зависимости от их направления. Слишком большой развод пилы по дереву делать не стоит, вполне хватит 3-4 миллиметров.

Далее, при помощи того же плоского напильника, можно выполнить и заточку пилы по дереву. Для этого полотно пилы оставляется в таком же положении, как и при разводе пилы, и далее при помощи напильника происходит заточка её зубьев. Сначала аккуратно затачивается одна сторона зубьев пилы, после чего можно приступать к заточке противоположной стороны зубьев.

Формы режущей части и угол заточки полотен

Геометрия режущих элементов ленточных пил может быть разнообразной, что напрямую зависит от материала, который предназначается для распиловки. Станки по дереву наиболее часто оснащаются специальными пилы, с помощью которых можно проводить:

столярные работы;
распиливать бревна и брусья;
использовать на делительных пилах.

Угол заточки при этом определяется строго производителем инструмента. Передний угол заточки будет максимально маленьким при использовании твердой древесины. Ленточные пилы по металлу оснащаются пилы с различной формой полотна, что напрямую зависит от используемого для распиловки металла. Если необходимо провести резку тонкостенных металлов и при этом иметь тонкую стружку, передний угол реза при распиловке которого будет равняться нулю, тогда используется стандартная резка. Угол заточки может быть разнообразным. Он напрямую зависит от строения приспособления.

Профили зубьев

Зуб, который имеет положительный передний угол, имеют те пилы, которые широко используются для распиловки металла с толстыми стенками. Шаг полотна, с помощью которого осуществляется распиловка тонкого металла, достаточно небольшой. Для того чтобы разрезать толстостенный металл, необходимо использовать приспособления, которые имеют большое количество полотен. В некоторых случаях оборудование имеет переменный шаг, что позволяет устранить эффект резонанса. Изменение расстояния между зубьями напрямую зависит от определенной группы.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

разводка – отклонение зубьев от плоскости основного полотна пилы;
высота зубьев – расстояние между верхней точкой и основанием;
шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

классический – зубья попеременно отклоняются в правую и левую сторону;
зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Это интересно: Стеклянные межкомнатные двери из матового стекла: рассматриваем развернуто

Чем можно заточить?

Небольшое полотно с маленькими зубьями можно заточить специальным надфилем или обычной насадкой станка. Однако такая заточка очень длительная и малопроизводительная, а также очень часто вызывает ряд поломок пилы. С учетом этих проблем уже давно многие мастера используют электрический заточной станок, который довольно быстро и одинаково ровно затачивает все зубья ленточной пилы.

Такие станки делятся на несколько групп.

Полностью автоматические центры, в них используется специализированная программа подачи и заточки, такие станки применяют в основном крупные мастерские для подточки или восстановления крупных и массивных ленточных пил. Процесс происходит с применением охлаждающих химических жидкостей и под строгим контролем.
Полуручные станки с консолями специального инструмента.
Небольшие автоматические центры, в них настраивается шаг перемещения полотна и осуществляется контроль процесса.

Точильный станок представляет собой агрегат, который помогает качественно заточить пилу с помощью заточного круга. Чаще всего под определенный вид пилы подбирается определенный агрегат.

Станок включает в себя:

основание и внешнюю конструкцию;
крепление для инструмента;
специальные приводы, используемые для передвижения полотна и вращения точильных кругов.

Как заточить цепную пилу в домашних условиях

Правильная эксплуатация и уход значительно влияют на качество и производительность инструмента. Для комфортной работы нужно вовремя проводить заточку цепи бензопилы STIHL. Затупленную цепь можно отнести к специалистам или же заточить её своими руками, тем более что весь процесс не является особо сложным. Необходимо лишь приобрести определённую сноровку, так как зубья на ней имеют необычную форму.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Как заточить полотно для ленточной пилы своими руками,простое приспособление

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

2.1 Самостоятельная замена пильной цепи

Компании, занимающиеся выпуском электропил, не запрещают ее владельцам своими руками заменять цепи. Наиболее распространенная конструкция бюджетного агрегата обладает боковым натяжением. Для замены цепи выполняют следующие действия:

отодвигают защитный щиток и одновременно отпускают тормоз,
отверткой поворачивают натяжной винт, откручивают гайку,
освобождают крышку и отделяют шину от звездочки,
убирают старую цепь и ставят новую,
повторяют все действия в обратном порядке.

После этого цепь следует плавно натянуть. Окончательную натяжку совершают, когда закрыта пластиковая крышка.

Подготовка приспособления к работе

В ходе постоянного использования инструмента неизбежно понижение качества режущей кромки. Она затупляется, а ширина разведения зубьев уменьшается. Исходя из этого, заточка пилы по дереву и ее разводка являются необходимыми составляющими технического обслуживания ленточнопильного станка.

Следует учесть, что разводку зубьев следует осуществлять до их заточки, а не наоборот.

Разводка инструмента

Применение разводного станка.

Разводка представляет собой процесс отгибания зубчиков по сторонам. Данная операция нужна для того, чтобы полотно пилы не зажимало в заготовке, а также для уменьшения трения при работе.

Есть 3 основные типа разведения.

При классическом методе зубчики отгибаются влево-вправо в строгой очередности.
При зачищающем способе каждый третий из зубьев остается в исходной позиции. Он оптимален для приспособлений, предназначенных для резки особенно твердых сортов древесины.
При волнистой разводке каждому зубу придается своя отдельная величина отгиба. В этом случае профиль полотна приобретает вид волны. Данный метод наиболее сложен.

Заточка пилы

Эльборовые круги, имеющие разную форму.

Перед тем, как заточить пильный диск по дереву либо ленточный инструмент, учтите, что более 80% инцидентов с порчей приспособлений (в том числе их разрыв) происходят вследствие несоблюдения норм работы.

Нужда в операции определяется зрительно

При этом следует обратить внимание на состояние зубчиков и качество стенок разреза (например, увеличенную их шероховатость).
Круги для точки ленточного инструмента избираются, исходя из степени твердости зубчиков. Для работы с приспособлениями из инструментальной стали необходимы корундовые диски

Пилы биметаллические точат на боразоновых либо алмазных кругах.
Форму наждака для ленточных приспособлений надо выбирать, отталкиваясь от их параметров. Известны круги чашечные, профильные, тарельчатые, плоские.
Перед осуществлением операции необходимо пилу вывернуть и дать ей повисеть в таком положении около 10-12 часов.

Читать также: Компонент не входящий в состав чугуна алюминий

Ручное обслуживание инструмента.

Схема заточки пилы по дереву должна учитывать нижеследующие положения.

Снятие металла по профилю зубцов должно быть равномерным.
Излишний нажим заточного приспособления должен быть пресечен. Он может вести к отжигу.
Профиль полотна и высота зубцов должны оставаться неизменными.
Должно быть обеспечено жидкостное охлаждение при осуществлении операции.
Заусенцев на зубчиках возникать не должно.

Методы затачивания

На фото автоматическая полнопрофильная заточка.

Готовить инструмент к работе можно при помощи специальных заточных приспособлений (например, станков с разными по материалу и форме кругами) либо вручную. Перед тем, как правильно заточить пилу по дереву, следует изучить основные методы проведения этой операции.

Первый способ — это полнопрофильное затачивание.

Он самый качественный, операция осуществляется на станке-автомате.
Эльборовый наждак, выбранный точно по форме, проходит всю поверхность межзубцовой впадины заодно с сопутствующими плоскостями соседних зубцов одним движением.
Создание угловатостей у вершин зубьев исключается полностью.
Относительный минус подобного затачивания – это нужда иметь в своем распоряжении соответствующее число кругов для полотен, имеющих разные профили.

Инструмент, наточенный по граням.

Метод второй — это затачивание граней зубцов.

Делать это можно и вручную, и используя профессиональный станок.

Выбрав станок, необходимо определиться с применяемым кругом. Как правило, он плоский. К специализированным заточным устройствам следует прибегать лишь тогда, когда предстоит много такой работы.
В бытовых условиях заточку лучше всего осуществлять своими руками – на обычном механическом наждаке либо с помощью гравера. Осуществляя операцию, не забывайте о личной защите и используйте перчатки, маску или специальные очки.

Работа при помощи гравера.

Когда гравера, станка, наждака у вас и ваших соседей нет, можно пилу ленточную наточить и традиционным народным методом – с помощью надфиля.
