Замена звездочки бензопилы хускварна

Виды звезд

В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:

• Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
• Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.

Особенность конструкций пил

Профессиональная бензопила марки STIHL

В эксплуатации уже существует несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Подразделяют пилы на:

• профессиональные (для валки леса и строительства);
• бытовые (садовые).

Соответственно, приводная шестерня у них будет разной, как и последовательность действий. Это особенность устройств редукторов пил. У большинства профессионального инструмента шина может изменять свое расположение на пиле в двух плоскостях.

Основные неисправности бензопил и действия по их устранению, описаны здесь.

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Для вскрытия и ремонта бензопилы вам потребуются:

• универсальный гаечный ключ, продающийся вместе с пилой;
• фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
• специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

• снимается воздушный фильтр;
• вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
• вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
• внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Замена звездочки на бензопиле своими руками

В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:

• использование только одной цепи;
• использование двух и более цепей попеременно.

В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.

Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода

Поэтому очень часто на него не обращают внимание и забывают смазывать

Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.

Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:

Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку. Снимается шина с цепью, попутно удаляются любые загрязнения. Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать. После этого можно приступать к отвинчиванию гайки сцепления

Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком. Это повредит гайку

Теперь можно снять сцепление и барабан ведущей звездочки. Замена барабана сцепления. Сборка всех деталей воедино в обратном порядке

Это повредит гайку. Теперь можно снять сцепление и барабан ведущей звездочки. Замена барабана сцепления. Сборка всех деталей воедино в обратном порядке.

Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.

Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.

Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Замена звездочки на бензопиле

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

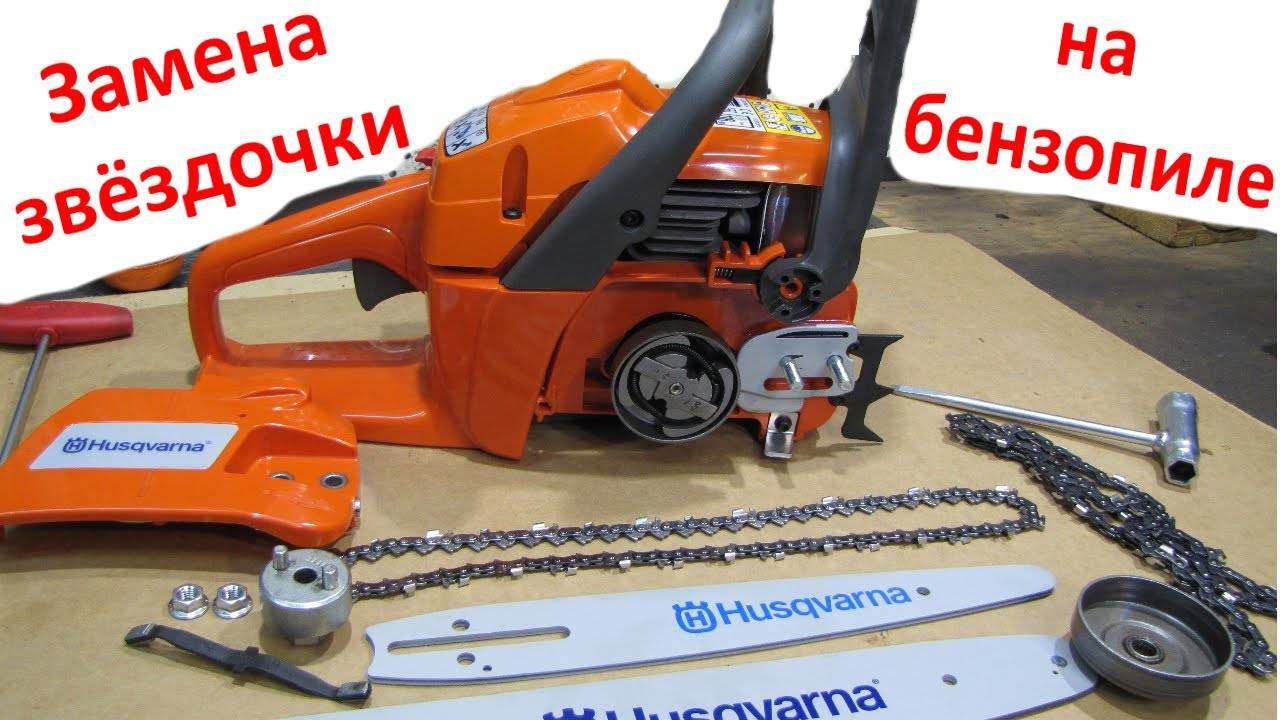

Замена звездочки на бензопиле Хускварна 137

Нередко причиной того, что бензопила Husqvarna 137 глохнет, служит необходимость замены звездочки сцепления. Эта процедура выполняется в таком порядке:

1. Вначале снимите всю пильную гарнитуру – шина, цепь и гайки должны лежать в стороне;
2. Затем демонтируйте воздушный фильтр и выкрутите свечу;
3. Вместо свечи вставьте поршневой стопор;
4. Снимите муфту сцепления, освободив проход к внутреннему пространству;
5. Внимательно осмотрите барабан. После этого замените звездочку, пружины и кулачки;
6. Далее посредством универсального ключа зажмите механизм сцепления в положении против часовой стрелки;
7. Затем соберите бензопилу, снимите поршневой штопор и вкрутите свечу на ее место.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания муфты барабана популярных производителей:

• Stihl (Stihl). Модели этой марки имеют цельные и разборные типа звездочек. Чтобы раскрутить сцепления, вам нужна девятнадцать головка и ручка. Следует отметить, что резьба левая, а за сцеплением установлена ​​отражательная пластина (расходный материал, часто разрывается при диагностировании барабана).
• Partner (Partner). Особенностью этой марки является то, что при замене звездочки рекомендуется менять подшипник. Если вы игнорируете этот шаг, после запланированного ремонта риск неисправности цепи, изменения шага во время активного пиления.
• Husqvarna (Husqvarna). Во многих моделях Husqvarna используется переменная звездочка. Это упрощает плановую замену и ремонт. Разбирая инструмент, вам нужен тринадцать гаечный ключ, чтобы закрепить вал со стороны рабочего колеса.
• Carver (Carver)). В отличие от других производителей, конкретных конструктивных особенностей муфты нет. В зависимости от марки, звезда может быть сплошной или разборной.

Рекомендуется внимательно прочитать инструкцию перед началом планового ремонта. Он указывает на важные конструктивные особенности пилы, частоту замены расходных материалов.

Алгоритм замены барабана сцепления. Как открутить?

Самостоятельно снять и заменить эту деталь не трудно. Технология работы:

• Зафиксируйте поршень в цилиндре пилы. Сначала снимите защитную крышку корпуса, воздушный фильтр и открутите свечу зажигания. Установите специальный поршневой стопор в образованный проем. Вместо этого вы можете использовать плотный капроновый шнур или проволоку длиной до пятнадцать см. Если поршень мешает, можно немного повернуть звездочку или переместить цепь по часовой стрелке.
• Открутите болты на крышке, которая закрепляет шину, снимите защитную крышку. Ослабьте натяжение цепи или снимите крепления пилы. При этом можно очистить от пыли, грязи и опилок.
• В зависимости от модели, звездочка выступает элементом барабана сцепления или встраивается отдельно. Во втором варианте снимите эту часть, замените ее новой. Сплошную конструкцию трудно отремонтировать. Нужно разобрать агрегат. Для этого открутите муфту по часовой стрелке, снимите барабан. Проверьте конструкционные детали на износ и деформации. Рисунок четыре. Замена звезды на новую

READ Можно Ли Резать Плитку Диском По Бетону

Особенности эксплуатации бензопилы

Бензиновая пила имеет конструкцию в виде классического механизма, который приводится в действие двигателем с внутренним сгоранием. Устройство конструкции инструмента предусматривает использование самого простого одноцилиндрового двухтактного карбюраторного двигателя, работающего на бензиновой основе. Ввиду простоты подобных двигателей и конструкционных особенностей бензиновой пилы, данный агрегат представляет собой безотказное и надежное приспособление, которое выдерживает тяжелые эксплуатационные условия.

При работе с бензопилой оператору не требуются специальные знания или умения. Единственное условие для длительной и бесперебойной эксплуатации оборудования — это регулярный технический осмотр и обслуживание инструмента. При использовании устройства необходимо на регулярной основе заменять изношенные узлы. Чтобы уменьшить износ приспособления необходимо тщательно следить за тем, чтобы хорошо была смазана пильная цепь, контролировать степень износа самой цепи и ведущей звездочки.

Перед проведением ремонта бензиновой пилы, следует детально разобраться в ее конструкции. Для замены какого-либо основного конструкционного элемента, например, ведущей звездочки необходимо ознакомиться с механизмом взаимодействия сцеплений на агрегате.

Немного о правилах работы узла

Независимо от марки производителя (Shtil, Husqvarna, Partner, Patriot, Makita) бензопилы подразделяются на домашние, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовления компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это определяет выбор материала ведущей звездочки для бензопилы, ее конструкции и конструкции пильной цепи.

Работоспособность инструмента будет определяться тем, как работает «цепочка-звездочка». В большинстве случаев пользователи используют один из двух вариантов:

• Цепь работает до полного износа зубов, а затем одновременно заменяются как пильное полотно, так и звездочка;
• Периодическая замена цепи, имеющая разный шаг, и каждая из них потребует своей собственной звездочки.

Выбор варианта часто определяется отношением владельца к его инструменту. Если это все равно, что пиление (древесина или застрявшая в ней стальные скобы, шурупы и т. Д.), То вы можете остановиться на первом варианте. Однако цепочку придется периодически корректировать, тем самым снижая производительность работы на бензопиле.

Строго рекомендуется не оставлять старую цепочку с новой звездочкой и наоборот. Когда износ пилы изношен, вероятность того, что шаг зубов не соответствует, составляет практически 100%. Поэтому в начальный момент запуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растягивается, «подстраиваясь» к звездочке, либо если один из зубов на ведущей звездочке ломается.

Кроме того, стоит обратить внимание на работу подшипникового узла вала ведущей звездочки. Когда пила работает в режиме рабочей скорости, вращается только коленчатый вал. Но все бензопилы периодически работают и работают на холостом ходу, когда подшипник вращается

При отсутствии смазки износ сиденья происходит, и, как следствие, дополнительное избиение зубов по-прежнему является работоспособной цепной трансмиссией

Но все бензопилы периодически работают и работают на холостом ходу, когда подшипник вращается. При отсутствии смазки износ сиденья происходит, и, как следствие, дополнительное избиение зубов по-прежнему является работоспособной цепной трансмиссией.

Замена звездочки на бензопиле своими руками

В процессе постоянной эксплуатации бензопилы звездочка, представленная на фото, испытывает огромные нагрузки, в связи с этим она нередко выходит из строя. Звездочка, либо по другому барабан сцепления – это принципиальная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два метода эксплуатации:

• внедрение только одной цепи
• внедрение 2-ух и поболее цепей попеременно.

В первом случае цепь можно эксплуатировать до того времени, пока она не сотрется стопроцентно. Но тут есть ряд неудобств. Используя одну только цепь, проблематично смотреть за ее состоянием во время насыщенных работ. Попадание по гвоздям либо другим железным деталям вызывает необходимость править цепь, но так как она одна, то работа тормозится.

Во 2-м случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Не считая износа самой звездочки, не следует забывать также о ее подшипнике, который работает в режиме холостого хода

Потому очень нередко на него не обращают свое внимание и запамятывают смазывать

Обычно при подмене ведущей звездочки сразу стараются поменять и подшипник, и цепь. Это делают из-за конфигурации длины шага цепи в итоге насыщенной работы.

Порядок действий, чтоб поменять звездочку на бензопиле своими руками

В вебе имеется много видео, наглядно демонстрирующего, как поменять барабан сцепления (звездочку) таких узнаваемых марок, как Штиль, Хускварна, Дружба, Урал и иных. Отыскать их нетрудно.

Каждый вид бензопил имеет свои конструктивные особенности, но механизм работы у их схож, потому общая мысль сводится к таким действиям:

1. Снимается крышка цепного тормоза. При всем этом тормоз следует потянуть на себя, чтоб тормозная лента не соприкасалась с чашечкой сцепления. Дальше ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее стопроцентно снять крышку.
2. Снимается шина с цепью, попутно удаляются любые загрязнения.
3. Сейчас будет нужно фиксация поршня в цилиндре. Производится это при помощи специального стопора и фиксатора, но можно применить обыденную веревку. Вращая сцепление, нужно выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После подмены веревку нужно будет снять, потому не следует ее выпускать.
4. После чего можно приступать к отвинчиванию гайки сцепления. Принципиально не забывать, что тут левая резьба, другими словами крутить необходимо по направлению часовой стрелки. Неприемлемо внедрение зубила с молотком. Это повредит гайку.
5. Сейчас можно снять сцепление и барабан ведущей звездочки.
6. Подмена барабана сцепления.
7. Сборка всех деталей воедино в оборотном порядке.

Производя подмену звездочки, следует учесть некие особенности разных пил. К примеру, в бензопиле Штиль, может быть, обнаружится шайба меж звездочкой и мотором. Необходимо уяснить ее положение, снять и повторить положение при сборке.

Также некие маслоприводы бензопил обустроены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в собственный паз, то масло не станет попадать на цепь пилы, что может привести к грустным последствиям.

Чтоб избежать большинства поломок, в том числе и ведущей звездочки, нужно смотреть за техническим состоянием пилы, часто создавать осмотр, смазку и т.п. Также необходимо смотреть, чтоб на пути цепи не встречались гвозди, бетон, камень и остальные преграды, ведущие к скорому износу деталей.

Что касается подмены ведущей звездочки, то тут следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и иных), которые можно выяснить из аннотации, прилагаемой к пиле.

Post Views: 14

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

• Демонтаж кожуха;
• Снятие пильной шины вместе с цепью;
• Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
• Извлечение муфты сцепления вместе с барабаном;
• Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Как поменять звёздочку на бензопиле легко без усилий и заморочек

Как удалить звездочку из бензопилы Husqvarna, Partner, Успокойтесь

Бензопилы приводятся в движение ведущим звездочком, соединенным с моторным редуктором.

Износ шлица на звездочке указывает на необходимость ранней замены, иначе сцепление не произойдет, и сама цепь будет повреждена.

Следует учитывать, что ведущая звездочка имеет ряд особенностей, в зависимости от модели пилы и ее типа. В этой статье мы обсудим такой вопрос, как удалить звездочку из бензопилы.

В любом случае основной причиной замены звездочки является износ его зубов цепью. В случае, когда в устройстве установлен монолитный барабан, поверхность контура почти полностью разрезает его, что требует полной замены всей детали. Если у бензопилы есть барабан с заменой короны, здесь можно ограничиться заменой короны.

Обычно, чтобы удалить звездочку из бензопилы, многие люди обращаются в специализированные центры обслуживания, но если есть необходимость сохранить семейный бюджет, вы можете сделать это сами. Это событие не выглядит сложным, но для этого требуется наличие всех необходимых компонентов и инструментов. Процесс замены звездочки аналогичен для любой модели устройства.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

• После каждой замены звездочки проводите смазку подшипника.
• Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
• Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
• Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
• Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Виды звезд

В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:

• Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
• Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.

Если вы планируете своими силами обслуживать бензопилу, то рекомендуется приобретать инструмент с профессиональным типом ведущей звёздочки. Она должна быть разборная, что удешевляет ремонт и профилактику инструмента.

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления);
с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы;
снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений;
фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор;
сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия;
после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам);
откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании);
жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления;
далее сцепление снимают;
после снимают саму шестерню звездочки;
заменяют старую звездочку новой;
в обратном порядке выполняют сборку конструкции.

Причины нисправностей и как определить необходимость замены

Износ зубьев ведущей звездочки может происходить по нескольким причинам:

• естественный износ вместе в зубцами цепи;
• ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
• неправильно подобранная цепь;
• технологический дефект.

Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

Необходимость замены определяется по повышенному шуму при движении цепи, но это характерно только при наличии глубоких выбоин. Неглубокую выработку при работе заметить трудно, но при этом будет сильно изнашиваться цепь. При изломе зубьев цепь может двигаться рывками, что особенно хорошо ощущается во время работы.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

• заклинивание движения цепи;
• физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Негативные последствия неправильной регулировки цепи

Проверка состояния и натяжка цепи входит в обязательный перечень подготовительных работ.

От того, насколько удастся правильно поставить цепь, зависит:

• продолжительность ее последующей эксплуатации;
• безопасность распиловочных работ повышенной сложности;
• ресурс двигателя и бензопилы в целом.

Перетянутая гарнитура резко снижает производительность работы, инициирует избыточные нагрузки на силовой агрегат и трансмиссию. Также имеет место перегрев шины и перерасход топлива.

Прослабленная цепь может слететь с шины или порваться. Образование травмоопасных моментов частично или полностью устраняется системами аварийной остановки и улавливателями, позволяющими с большим или меньшим успехом распутать цепь бензопилы и определить ее пригодность для последующей эксплуатации.

Установка детали с поврежденными или деформированными звеньями может привести к неравномерному износу направляющей проточки шины и другим нежелательным последствиям.
