Замена поршневой бензопилы партнер

Регулировка карбюратор бензопилы Партнер 350 своими руками

Регулировка штатного карбюратора инструмента необходима в случаях медленного набора оборотов двигателем, а также при резком увеличении количества потребляемого горючего. Эта процедура поможет сократить объем отработанных газов и продлить сроки эксплуатации важных механизмов пилы.

В левой верхней части корпуса инструмента есть отверстия, которые дают свободный доступ к регулировочным винтам. Если настройка карбюратора бензопилы Партнер 350 проводиться впервые, то эту часть корпуса лучше всего снять. Это нужно для того, чтобы видеть положение головок заводских регулировочных винтов.

После снятия корпуса потребуется перевести все регулировочные винты в полностью закрученное положение, а затем отвернуть их на половину оборота.

Далее процедуру настройки следует выполнять в таком порядке:

В случае регулировки базового карбюратора с предварительно снятой крышкой следует запомнить, что штатный винт слева отвечает за настройку количества топливной смеси, а правый – за ее качество. На карбюраторе также предусмотрен третий винт, обозначенный латинской буквой T. С его помощью можно настроить положение базовой дроссельной заслонки при работе двигателя на холостых оборотах;
После установки винтов в нужное положение, неисправную бензопилу Партнер потребуется завести и дать ее двигателю время для прогрева. Как только штатный цилиндр нагреется, нужно начать регулировку положения винта количества используемого горючего. При этом нужно закручивать винт по ходу стрелки часов до того момента, пока мотор не наберет максимальные обороты. Сразу после этой процедуры базовый винт количества потребуется отвернуть на четверть оборота в обратную сторону;
Если после этого холостые обороты мотора будут увеличенными или пониженными, то их нужно настроить при помощи винта T;
После этого нужно настроить качество топливной смеси. Для этого правый винт потребуется поворачивать до того момента, пока мотор не наберет максимальную скорость вращения. После этого его нужно повернуть на четверть оборота в обратном направлении.

После выполнения перечисленных действий нужно выключить инструмент. После этого потребуется снова завести мотор инструмента, и проверить его работу. При условии, что карбюратор пилы Партнер 350 настроен правильно, двигатель модели станет работать гораздо стабильнее и тише. Также значительно сократиться количество потребляемого топлива.

Как поменять тросик газа На Бензопиле Партнер. Ремонт бензопилы Partner P351XT. 1 серия. Разборка

Если пила не запускается, то:

на свече нет искры;
топливо отсутствует;
воздух не приходит.

Во-первых, проверьте наличие искры: отвинтите свечу зажигания, прикрепите ее к высоковольтному проводу и наденьте на цилиндр, потяните стартер. Если есть искра, очистите и отрегулируйте зазор на свече зажигания (0,5. 0,65 мм). Если это не так, вам нужно изменить: либо маховик, либо катушку (магнито). Кроме того, сама свеча зажигания или высоковольтный провод могут сломаться.

Следующим шагом будет проверка подачи топлива. Для этого отсоедините подающий шланг от карбюратора и проверьте его наличие. Отсутствие может означать, что топливный фильтр или система подачи забиты. И карбюратор также может быть забит.

Если у вас нет опыта в ремонте и чистке, доверьте эту работу специалистам.

Если подача воздуха ухудшается, пила должна запускаться, но она не будет работать должным образом. Снять и промыть воздушный фильтр. Поместите его на место только после того, как он полностью высохнет.

Если пила работает хорошо, работает на холостых и ларьках при подаче газа . Глушитель, вероятно, заблокирован. Взлет, демонтаж, мойка, установка и работа.

Легко с помощью рук вы также можете изменить пильную полосу и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно по причине перегрева двигателя. Здесь ремонт бензопилы “Партнер 350” в кустарных условиях нужно начинать со снятия защитной крышки. Потом в начале осматривается двигатель. Иной раз шина может перегореть. Если здесь нет потемнений, значит, конечно сразу скручивать маховик.

Чтобы его было проще достать, необходимо в начале отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. Спустя время маховик можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если как нефть деформирована, значит, маховик придется заменить. В нашем варианте необходимо в магазине сказать точный диаметр головки.

Partner 351 – технические характеристики

Бензопила Partner 351 – одно из лучших устройств, характеризующихся небольшим весом и высокой производительностью. Также найдется немного товаров представленной категории, которые смогут составить этой бензопиле конкуренцию по мощности двигателя.

Название характеристики Партнер 351	Показатель
Шина	35 сантиметров
Свеча зажигания	Bosch WSR 6F
Топливный бак	380 мл
Масляный бачок	200 мл
Цепь	56 звеньев
Шаг цепи	1 сантиметр
Мотор	мощность 1400 Ватт
Уровень издаваемого шума	более 100 дБ
Дополнительные возможности	установка шины размером 41 сантиметр

Эксплуатационные особенности:

Расход топлива минимален благодаря установленному воздушному фильтру, который функционирует на системе ССS.
Моторесурс Partner 351 повышен с помощью двойной системы воздушной очистки. Работа цепи совершается на максимально возможных высоких оборотах.
Бензопила Партнер рассчитана на долгое беспрерывное использование.
В устройстве предусмотрена система гашения вибрационных потоков.
Безопасность работы с инструментом Партнер 351 гарантирует моментальное срабатывание цепного тормоза.

Сравнение бензопил легкого класса STIHL MS-180, Husqvarna-137 и Partner-351

Показатели садового инструмента включают:

мощность штатного бензомотора – 1,9 л. с./1,4 кВт;
скорость вращения коленчатого вала на холостых/максимальных оборотах – 3000/12000 об/мин;
возможная длина используемой для работы шины – 35–40 см;
количество звеньев цепи – 56;
звуковое давление на оператора – 98 дБ.

Одно из главных преимуществ фирменной модели Partner 351 заключается в ее сравнительно небольшом весе. При полностью заправленных топливном и масляном резервуарах, а также с установленной пильной гарнитурой этот параметр составляет 4,7 кг.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила Партнер 351 — это устройство, предназначенное для заготовки дров и валки небольших деревьев.

Среди востребованных у отечественных покупателей моделей бренда лидирующие позиции занимает бензопила Партнер 350 s.

Бытовая модель широко применяется в частном хозяйстве, на дачах и садовых участках, в столярных мастерских для выполнения следующих задач:

обрезка сучьев и веток;
уход за деревьями и их кронирование;
валка деревьев небольшого диаметра;
очистка территории от нежелательной поросли;
распиловка стволов, веток, досок, брусьев;
заготовка дров на зиму.

Бензопила Partner 350 может использоваться и для частного строительства (при возведении срубов, бань, альтанок, беседок, деревянных домиков).

Тип конструкции	Ручной
Мощность инструмента	1,8 лошадиных сил
Шаг цепного устройства	3,8 дюйма
Длина шины	35 см
Скорость вращения механизмов	10 000 оборотов в минуту
Рабочий объем двигателя	34 см³
Объем бака для топливной жидкости	0,4 л
Объем бака для масляной жидкости	0,2 л
Тормоз цепи	Есть
Режим автоматической смазки цепного механизма	Есть
Толщина цепи	1,3 мм
Количество звеньевых элементов	56
Уровень шума	106 дБ
Опция работы одной рукой	Есть
Обороты на холостом ходу	3000 в минуту
Тип натяжителя	Инструментальный
Антивибрационная система	Есть
Блокиратор непреднамеренного включения	Есть
Прорезиненные рукоятки	Есть
Размеры	422629 см
Система запуска	Easy Start
Масса	4,7 кг

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

мощность мотора 1400 Вт (1,9 л.с.);
шина 35 см. Есть возможность установки шины на 41 см;
цепь на 56 звена с шагом 3/8 дюйма;
свеча зажигания — Bosch WSR 6F;
ёмкость бака для топлива 380 гр;
бачок для масла на 200 гр;
уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Процедура очистки сапуна

Простой метод очищения – использовать швейную иголку. Перед тем, как очистить клапан, убедитесь в том, что он засорен. Сделать это не сложно.

Снимаем карбюратор (его нужно отсоединить от топливного шланга), оцените количество следов топлива.
Если топливо вытекает, а сапун остается чистым, то с ним все в порядке и вам нужно продолжить диагностику. Если из бензопровода вытекает слабая струя топлива, можете не сомневаться в том, что сапуну нужна тщательная очистка.

Важно! Если после очистки бензопила демонстрирует рост оборотов при работе на холостом ходу, не торопитесь паниковать и разбирать инструмент или относить в мастерскую. После очищения такое поведение двигателя и карбюратора (их взаимодействие приводит к росту оборотов на холостом ходу) считается нормой. Если эта особенность вызывает тревогу, можете немного отрегулировать винт холостого хода, расположенный на карбюраторе и имеет маркировку Т

Если эта особенность вызывает тревогу, можете немного отрегулировать винт холостого хода, расположенный на карбюраторе и имеет маркировку Т.

Устройство карбюратора

После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.

Бензопила Partner P360S – описание инструмента

Бензопила Партнер P360S выделяется своей экономичностью. Расход горючего не увеличивается даже при возрастании нагрузок на мотор. Эта особенность делает модель незаменимой в хозяйствах, где нужно выполнять большой объем работ.

Характеристики инструмента включают:

мощность штатного ДВС – 2,04 л. с.;
резервуар для заправки топливной смесью – 250 мл;
возможная длина используемой для работы шины – 40–45 см;
шаг штатной рабочей цепи – 3/8 «;
масса вместе с пильной гарнитурой –5 кг.

Свободный доступ к основным расходным элементам модели упрощает ее самостоятельный ремонт. Оператор имеет возможность заменить фильтра и другие запчасти без необходимости разборки инструмента.

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

засорение топливного фильтра;
засорение отверстия в крышке топливного бака (сапуна);
недостаточное количество топлива;
неправильно отрегулированный карбюратор;
засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

двигатель начинает глохнуть

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

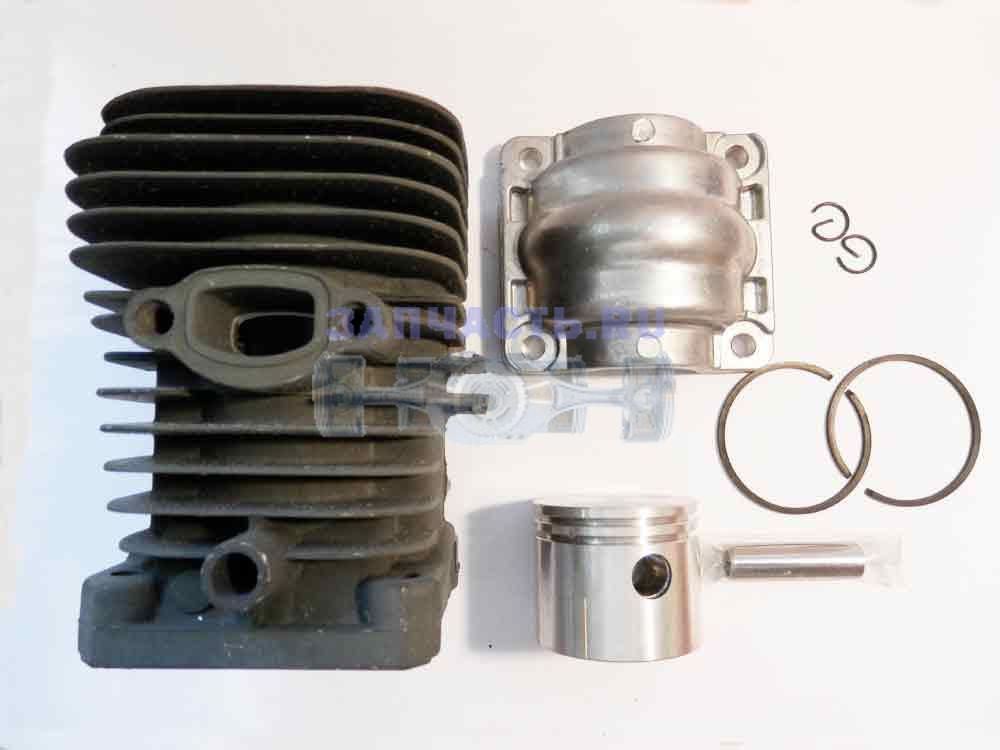

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Переборка бензопилы Партнёр-Partner

Бензопила ПАРТНЁР наверное самая простая и дешёвая пила своего класса. В ней гармонично сочетаются такие вещи как цена ,надёжность, качество и ремонтопригодность! Порядок:

Ключом на 13 и снимаем брекер-боковую крышку бензопилы с ручным тормозом
Ослабляем цепь и снимаем её вместе с шиной.
Отвинчиваем верхнюю крышку бензопилы.
Снимаем сцепление и ведущую звёздочку оригинальным приспособлением под названием РУССКИЙ КЛЮЧ. Для этого берём зубило ,ставим на ребро сцепления и резким ударом молотка отворачиваем сцепление по часовой стрелке(у сцепления левая резьба).Снимаем большую шайбу сцепления, ведущую звёздочку, и маленькую упорную шайбу звёздочки. Все попытки зафиксировать поршень через свечное отверстие или отверстие глушителя как правило приводят к порче поршневой.
Отворачиваем крестовой отвёрткой два винта крепящих масленый насос .Вынимаем его из резинового уплотнителя, предварительно слив масло из масленого бака.

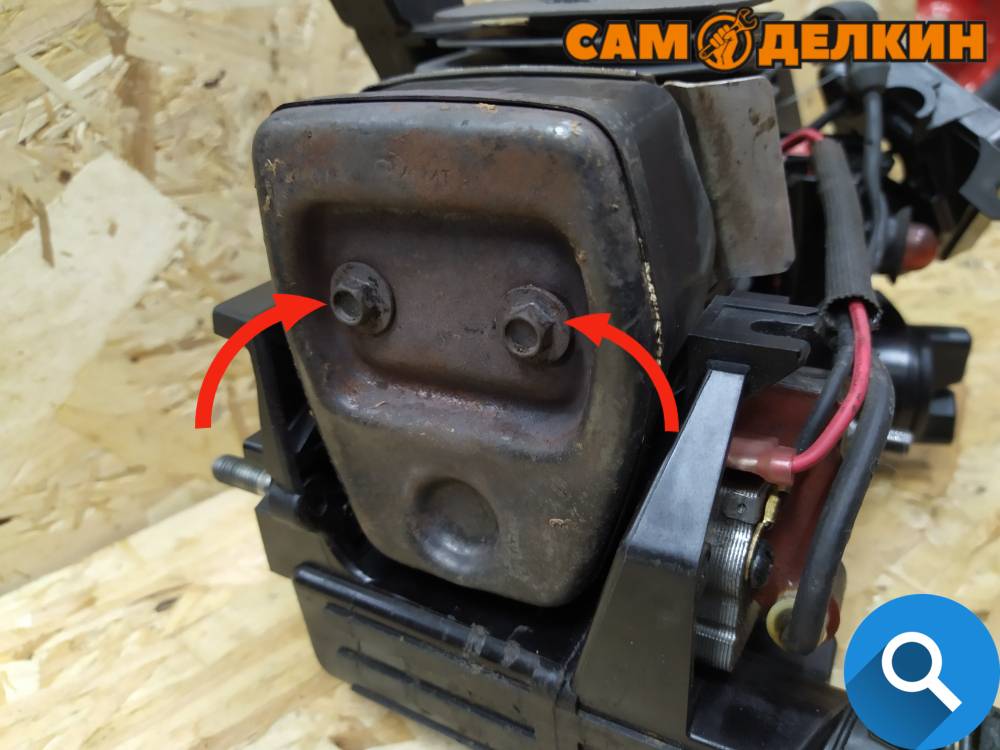

Отворачиваем головкой на 8 два болта глушителя и снимаем глушитель вместе с отражателем.
Торксом на 25 откручиваем крышку стартера.
Всё той же головкой на 8 отворачиваем гайки карбюратора и снимаем корпус воздушного фильтра, а за ним и карбюратор ,предварительно сняв два шланга и заглушив длинный шланг подходящего размера гвоздём. В моделях с тягой, вместо троса газа, одновременно со снятием карбюратора нужно выжать курок газа. Тогда карбюратор снимется без особых усилий.
Снимаем прокладку карбюратора и адаптора.
Отсоединяем высоковольтный провод и откручиваем свечу
Снимаем блок зажигания-магнето открутив два самореза.
Поддев отвёрткой снимаем скобу-держатель проводов. Откручиваем винт верхнего амортизатора.
Переворачиваем пилу и головкой на 8 откручиваем четыре болта цилиндра. вытаскиваем их.
Внимаем поршневую.
Снимаем картер двигателя и протираем его тряпкой.
Вынимаем коленвал с поршнем и подшипниками из поршневой.
Откручиваем адаптор от цилиндра и аккуратно снимаем, помогая ножом чтобы не повредить прокладку между ними.
Аккуратно поддеваем стопорное кольцо поршня ,вытаскиваем палец и снимаем поршень.
Откручиваем гайку на 13 и лёгким ударом молотка по не полностью открученной гайке снимаем маховик.
С другой стороны колен вала снимаем пружину-привод масленого насоса ,поддев отвёрткой или съёмником. При обратном монтаже пружинка напрессовывается подходящей оправкой или за неимением оправки -обратной стороной свечного ключа.
Снимаем два сальника подшипника ,проверяем сепаратор и проверяем на люфт.
Осматриваем снятые детали. Поршневая должна быть без видимых задиров, а адаптор без трещин.
Сборку производим в обратном порядке.
Поршень, при постановке на место, располагаем замком в сторону карбюратора. В противном случае кольцо сломается и заклинит поршневую.
Слегка растянув ,одеваем компрессионное кольцо на поршень.
Прикручиваем к цилиндру адаптор, предварительно промазав прокладку тонким(!) слоем силиконового герметика.
Лёгким покачиванием ,прижав замок поршневого кольца к цилиндру, вставляем поршень предварительно смазав его маслом для бензина.
При сборке двигателя, смазываем тонким слоем красного или чёрного силиконового герметика, картер двигателя. Располагаем подшипник-сальник тем-же образом как он и стоял до снятия(по отпечаткам на резине).
Собираем всё остальное .При определённом навыке вся процедура составляет что-то около часа.
Регулировка карбюратора начинается полутора #8212; двух оборотов то есть снимаете две заглушки, делаете на винтах пропилы под отвёртку(если их там нет). закручиваете винты до упора ,а потом откручиваете. Дальше заводите пилу и на слух подбираете наилучший режим работы-без провалов и с максимальной мощностью. Если карбюратор хороший то дальнейшая регулировка происходит не более половины оборота в одну или другую сторону у каждого болта.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Особенности конструкции бензопилы

Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

Вес: 4.7 кг
Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
Объем двигателя: 34 куб.см.
Электронная система зажигания.
Емкость бака масляного — 0.2 л, топливного — 0,4 л.
Шаг цепи: 3/8 дюйма.
Длина цепи максимальная — 41 см, оптимальная — 35 см.
Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе. Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Технические характеристики

Тип	пила цепная бензиновая
Класс	хобби
Объем цилиндра (см 3 )	40
Мощность двигателя (кВт/л.с./об/мин)	1,5/2/9000
Объём топливного бака (л)	0,25
Расход топлива, бак 0,25л (мин)	40-50
Объем масляного бака (л)	0,15
Расход масла, бак 0,15л (мин)	40-50
Рекомендованная длина шины (см/дюйм)	35.56-40.64 см / 14 «-16»
Шина в комплекте (см/дюйм)	40/16
Шаг цепи (дюйм/мм)	3/8″/9,52
Регулировка натяжения цепи	инструментальная, фронтальная
Карбюратор	Walbro & Ruixing
Система зажигания	Zhejiang Fenglong, CDI
Тип масляного насоса	автоматический
Расход масляного насоса (9000 об/мин, мл/мин)	8-15
Скорость холостого хода (об/мин)	3 000
Максимальная скорость (об/мин)	13 000
Скорость цепи на максимальной мощности (м/с)	22,8
Уровень вибрации на рукоятке (передняя/задняя)	15/15
Уровень шума возле уха оператора (дБ)	103
Уровень шума измеренный (дБ)	108,7
Уровень шума гарантированный (дБ)	108
Свеча зажигания	NGK CMR7H
Межэлектродный зазор (мм)	0,6
Диаметр цилиндра (мм)	39,53
Ход поршня (мм)	31,1
Толщина приводного звена (дюйм/мм)	0,05/1,3
Тип ведущей звездочки/количество зубьев	3/8: Spur/6
Вес (без шины и цепи, кг)	4,8
Производитель	Partner
Страна производитель	Китай
Гарантия	2 года

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

дефектная свеча (устраняется только заменой на заведомо исправную);
обрыв проводов в системе;
неисправность кнопки управления зажиганием;
дефектная катушка зажигания;
отсутствие зазора между катушкой и маховиком;
обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

износ ЦПГ;
тепловые задиры цилиндра или поршня;
задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

двигатель перестал заводиться;
двигатель заводится, но спустя некоторое время глохнет;
двигатель не способен развить необходимую мощность;
двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

Снять защитную крышку и выкрутить свечу.
Вставить наконечник компрессометра в отверстие, где должна находится свеча.
При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

Убирается верхняя и боковая крышки.
Выкручивается свеча.
Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
Снимается ведущая звездочка и стартер.
В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
Снимается катушка зажигания, а также глушитель.
Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
Раскручивается поддон и вынимается поршень.
Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

Особенности работы с бензопилой Партнер p340s

Существует перечень правил по технике безопасности, которые необходимо соблюдать при работе с бензопилой Partner 340. Прежде всего, это касается рабочей одежды, она должна быть плотной, для защиты от пилы в случае поломки.

Также, техника безопасности работы с бензопилой Partner 340 касается процесса распиливания. Необходимо придерживаться следующих требований:

Перед выполнением работ необходимо рассчитать направление падения. При этом учитывается направление ветра, наклон почвы и самого дерева.
Площадка вокруг дерева должна быть расчищена от кустов, посторонних предметов, подлеска. Убирается пространство, находящееся под углом 45 градусов позади и по бокам дерева.
Безопасным расстоянием от падающего дерева является две его длины. На этом участке не должно быть посторонних.

Какое топливо используется в бензопилах Партнер 340?

Топливная смесь для пил Partner 340 представлена смесью из бензина марок АИ-95 или АИ-92 в сочетании с маслом для двухтактных двигателей. Пропорция составляет 1000:20 грамм. Данное соотношение необходимо применять после проведения обкатки двигателя. Для этого топливная смесь образуется при смешивании одного литра бензина с 35 граммами масла. Объем обкатки составляет 1,5-2 бака.

Правила технического обслуживания пилы Партнер:

обязательная проверка состояния глушителя перед началом эксплуатации;
готовую топливную смесь хранить не более 3 недель;
очистку воздушного фильтра проводить каждые 50 часов работы, а замену свечи зажигания раз в 30 дней.

Инструкцию можно скачать здесь:
