Типы и особенности компрессорных систем
Областей применения компрессорного оборудования в настоящее время крайне много. Их используют везде: начиная с бытовых работ и заканчивая промышленностью. Соответственно, и разновидностей такого оборудования было создано немало.
Существует несколько способов классификации компрессоров. Так, по типу расположения цилиндров они бывают:
- Вертикальные.
- Горизонтальные.
- Угловые.
Техника также может подразделяться и по количеству ступеней сжатия. Она бывает:
- Многоступенчатой.
- Двухступенчатой.
- Одноступенчатой.
Однако, в контексте выбора масла, более интересными будут еще два способа, по которым классифицируется подобное оборудование.
Масляные и безмасляные компрессоры
Как уже понятно из названия, требуется периодическая замена масла в воздушном компрессоре первого типа. Использование смазочного материала здесь необходимо для сохранения целостности трущихся деталей, для уплотнения, а также для отвода выделяющегося тепла.
Несмотря на всю пользу, иногда лить в компрессор масло нельзя (например, в таких областях, как медицина, стоматология, пищевая промышленность и т.д.). В этом случае используется безмасляный тип устройств. Главный плюс такого оборудования в том, что не нужно заливать смазку. Однако такая техника быстрее нагревается, имеет меньшую мощность и быстрее приходит в негодность. Поэтому использовать ее целесообразно только в тех сферах, где она действительно необходима.
Винтовые и поршневые системы

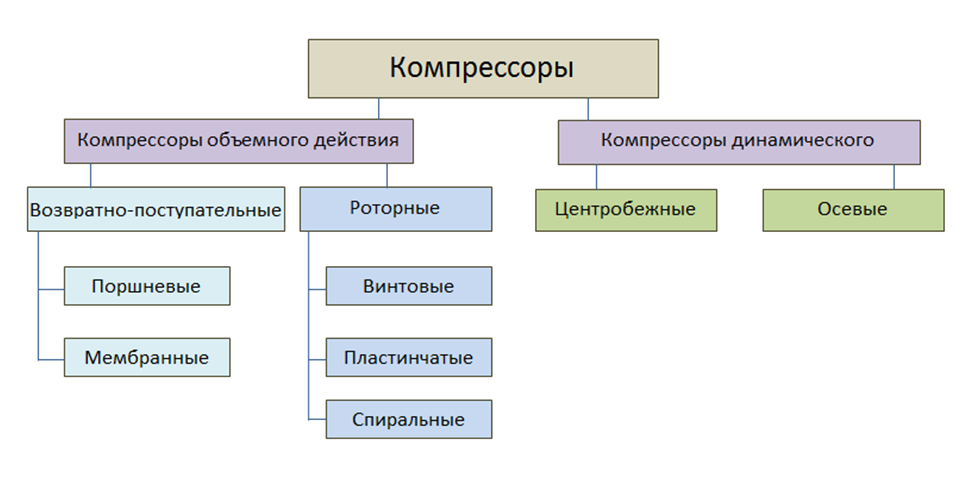

Компрессоры могут также подразделяться на возвратно-поступательные и роторные. К первой группе относится поршневое и мембранное оборудование, ко второй – винтовое, пластинчатое и спиральное. Но наибольшую популярность имеют два вида: поршневые и винтовые. И в каждом случае к маслу будут предъявляться определенные требования.
Как заменить масло в воздушном компрессоре
Просчитать отработанные агрегатом моточасы достаточно сложно. Но все же рекомендуется, хотя бы приблизительно, вести их учет, поскольку своевременная замена масла в аппарате значительно продлевает срок его службы. В среднем, для нового устройства первая замена масла должна быть не позже, чем через 50 моточасов. Следующее обслуживание компрессора по замене смазки уже проводят через количество моточасов, указанное в инструкции к компрессору. В каждом случае, в зависимости от модели устройства, этот показатель будет отличаться.
Масло для воздушного компрессора лучше использовать фирменное, предназначенное именно для данного оборудования. Если фирменное масло найти сложно, то можно его заменить любым компрессорным маслом необходимой вязкости.
Итак, замена масла в аппарате для сжатия воздуха происходит следующим образом.
- Прежде всего, требуется отключить устройство от электросети, и полностью спустить воздух из ресивера. Стрелки на всех манометрах должны находиться на нуле.
- Изготовьте из пластиковой бутылки емкость, в которую будет сливаться смазка.
- Подставьте емкость под отверстие для слива смазки и открутите гайку-заглушку, закрывающую его. В норме, смазка не должна быть слишком осветленной или темной. Светлая смазка говорит о том, что в нее попадает влага. Слишком темное масло – результат перегрева агрегата.
- После того, как смазка перестанет вытекать из картера, закрутите гайку обратно.
- Далее, открутите и снимите сапун из заливного отверстия картера.
Залейте смазку в картер. Заливать масло удобнее через лейку, чтобы исключить его проливание. Залейте такое количество смазки, чтобы она достигла контрольной отметки в смотровом окне.
В дальнейшем, следует постоянно контролировать уровень масла в картере, и, при необходимости, доливать его.
Стандарты иностранные, но не чужие
Существующий ассортимент компрессорных масел широк. Его увеличение обусловлено ростом потребности в сжатом воздухе, развитием конструкций компрессоров, ужесточением требований к их производительности, надежности и энергоэффективности.
Компрессорные масла различных классов вязкости имеют в своем ассортименте главные действующие лица российской нефтяной отрасли (масло компрессорное ЛУКОЙЛ, РОСНЕФТЬ).
По мере либерализации внешней торговли на отечественном рынке появились продукты зарубежного производства, изготовленные с учетом последних достижений технологий нефтепереработки (компрессорное масло SHELL, масло компрессорное MOBIL).
Неудивительно, что сегодня в России получили распространение марки компрессорного масла, производство которых регламентируется европейскими стандартами (DIN 51506-2017, ISO 6743-3А).
В DIN 51506-2017 компрессорные масла классифицируют на группы в зависимости от конечной температуры сжатого воздуха:
- VB, VB-L – до 140°C;
- VC, VC-L – до 160°C;
- VD, VD-L – до 220°C.
Они различаются показателями стойкости к старению (особенно высокой стойкостью обладает масло компрессорное VDL). «V» означает компрессорное масло, «L» говорит о наличии присадок.
Производители, чтобы их продукты были легко узнаваемыми на рынке, дают им собственные названия (масло компрессорное SHELL CORENA, масло компрессорное MOBIL RARUS, компрессорное масло ЛУКОЙЛ СТАБИО). Если в названии есть (или подразумевается, ─ о чем говорит ссылка на DIN 51506-2017) сочетание букв VD, VDL (VD-L), VB, VBL (VB-L), VC, VCL (VC-L), присутствующие в марке цифры в большинстве случаев означают кинематическую вязкость масла при 40 OC. Она с относительно небольшими отклонениями (± 10%) равна классу вязкости по ISO.
Примеры: масло компрессорное 32, компрессорное масло 46, компрессорное масло 100 (например, масло компрессорное VDL 100 или масло компрессорное VG 100), компрессорное масло 150.
В марке компрессорного масла может содержаться прямая ссылка на его вязкость по ISO ─ масло компрессорное ISO 100. Или более конкретный пример ─ Mannol Compressor Oil ISO 100.
Mannol Compressor Oil
Компрессорные масла Mannol Compressor Oil ─ один из продуктов компании Sudheimer Car Technik-Vertriebs GmbH ─ представляет в России компания БИТЕХ (https://bi-teh.ru/). Немецкий производитель изготавливает широкий спектр изделий, включая смазки и масла ─ индустриальные, моторные, трансмиссионные. В т. ч. компрессорные масла марок:
- Mannol Compressor Oil ISO 46;
- Mannol Compressor Oil ISO 100;
- Mannol Compressor Oil ISO 150.
Минеральное компрессорное масло Mannol Compressor Oil на основе парафиновых масел применяют для смазывания поршневых, винтовых, центробежных воздушных компрессоров, а Mannol Compressor Oil ISO 46 еще для пневмоинструмента. Его эффективность усиливает наличие беззольных присадок.
Mannol Compressor Oil обладает жизненно важными для компрессоров свойствами:
- термостабильностью;
- устойчивостью к окислению;
- антикоррозионными свойствами;
- низкой испаряемостью;
- оставляет минимум отложений.
Все они помогают гарантировать стабильную надежную работу оборудования.
Купить компрессорное маслоMannol Compressor Oil, значит, сделать правильный выбор для правильной эксплуатации компрессоров.
Изготовленное на севере Германии компрессорное масло отличает высокое качество и соответствие требованиям, предъявляемым потребителями к этому виду продукции.
О требованиях несколькими строками ниже, а сейчас перечислим основные функции компрессорного масла.
Функции компрессорного масла:
смазывание;
смазывание трущихся поверхностей уменьшает абразивный износ деталей, снижает обусловленные трением энергетические потери, обеспечивает чистоту трущихся поверхностей, помогает предупредить задиры, заклинивание и иные чреватые серьезными поломками и быстрым износом дефекты;
охлаждение;
отвод избыточного тепла ─ необходимое условие функционирования компрессора;
- защита от коррозии;
- уплотнение зазоров;
обладая на несколько порядков меньшей текучестью, чем воздух, масло заполняет зазоры, способствуя лучшей герметизации полостей.
Система смазки поршневого компрессора включает насос, масляный фильтр, термостат, охладитель масла. Компрессорное масло для поршневых компрессоров смазывает поршни, клапаны, подшипники и кривошипно-шатунный механизм. Оно формирует стабильный жидкостный слой между трущимися поверхностями (втулкой цилиндра и поршневым кольцом).
Компрессорное масло для винтовых компрессоров смазывает подшипники валов, винты и шестерни (или только шестерни), помогает снизить температуру в камере сжатия, уплотняет зазоры между роторами.
Общее представление о конструкции компрессора
Основная составляющая технического устройства, сжимающая обычный воздух до заданной степени – поршень, движущийся по цилиндру. Усилие поршню передает электрический двигатель. Крутящий момент передается на коленчатый вал, который своим коленом поднимает и опускает поршень, заключенный в цилиндр. За забор атмосферного воздуха и перенаправления в резервуар (ресивер) сжатого отвечают клапаны. Описание приведено очень условное, с целью понимания процесса.
Для работы механики требуется смазка. В поршневом компрессоре малой производительности применена простая и эффективная система обеспечения смазкой путем его разбрызгивания (барботажа). Запас масла содержится в картере, в поддон картера частично погружена нижняя часть коленчатого вала. Когда он вращается, масло разбрызгивается, образуя антифрикционную пленку между трущимися деталями. Излишки смазки, стекая, возвращаются в поддон.
Система смазки закрытая, поэтому однажды заполнив картер маслом, казалось бы, можно эксплуатировать аппарат, не заглядывая, длительное время. На самом деле его иногда приходится доливать, а в некоторых случаях – полностью менять.
Правильный подбор жидкости
Чтобы прибор показывал высокую производительность, нужно подобрать масло компрессорное для поршневых компрессоров, причём все его параметры должны обязательно соответствовать индивидуальным требованиям прибора.
Важнейшими показателями такой жидкости являются:
- Степень вязкости.
- Термоокислительные параметры.
Расход зависит от рабочей температуры. Он увеличивается при её повышении. Именно это становится причиной частой замены смазки. Какое масло залить в компрессор воздушный поршневой для уменьшения теплообменных показателей — обычно решается с учётом марки жидкости и рекомендаций производителя.
Профессионалы советуют использовать только жидкости, предназначенные для конкретной модели. Марка масла указана в техническом описании устройства. Производитель указывает оптимальный вариант. Сегодня самыми популярными смазками считаются:
- К-19.
- КС-19.
- Shell P-100.
- Mobil Rarus.
- Shell Corena P 150.
Последний вид отличается от других своими свойствами. На его кинематическую вязкость влияет рабочая температура. Если она равна 40 градусам, значение вязкости приближается к 150 кв. мм/с. Если температура достигает 100 градусов, вязкость начинает снижаться. Её значение становится равным 10,6 кв. мм/с. Если возникает проблема, какое масло заливать в компрессор воздушный, марки Eco mak, жидкость Shell Corena P 150 можно считать идеальным вариантом.
Подбор подходящего типа
Не всегда удаётся сразу подобрать нужный тип смазки для заливки в поршневой компрессор. Важнейшим параметром в классификации считается её вязкость. Для винтовых моторных устройств основными считаются уплотняющие свойства. Допустимое значение вязкости равняется 7 мм2/с, при температуре возгорания — +180 градусов.
Что лучше: минералка или синтетика
Эта проблема возникает довольно часто. Кто-то предпочитает синтетические продукты, а кто-то считает минеральную смазку более качественной. Все зависит от частоты использования аппарата. Если компрессор включается редко, лучше заливать минералку, тем более она стоит намного дешевле. Кроме того, её рабочая температура +80 — +90 градусов. Минеральная жидкость имеет небольшой срок эксплуатации.
Синтетика позволяет осуществлять работу при низкой температуре. Период эксплуатации такой жидкости в несколько раз больше. Конечно, стоимость синтетики намного выше, однако качество такого масла компенсирует все затраты. Жидкость активно используется в мастерских, где компрессор работает постоянно.
Обзор популярных масел
Безусловно, смазку для компрессора можно назвать специфическим материалом. Она предназначена для конкретной работы. Производители рекомендуют использовать только сертифицированные, высококачественные продукты. Заменить их можно другими материалами, среди которых самыми востребованными считаются несколько видов.
Самый популярный из них — «Ариан К-12». Минералка, предназначенная для работы поршневого компрессора. Масло застывает, когда температура опускается ниже — 25 градусов. Вязкость колеблется в диапазоне 11—14 мм2/с.
Mobil Rarus 429. Относится к универсальным продуктам. Может эксплуатироваться в любом компрессоре. Обладает отличной вязкостью, воспламеняется при высокой температуре. Смазка рассчитана на длительный срок эксплуатации.
«Ариан К-28». Универсальное минеральное масло. Степень вязкости находится в диапазоне 26—30 мм2/с. В составе жидкости практически отсутствует сера. Благодаря отсутствию различных механических примесей жидкость можно использовать при температуре -10 градусов.
«VDL 100 Fubag». Специальный продукт для заливки в поршневой компрессор. Благодаря специальным присадкам смазка защищает детали от окисления, когда температура достигает высоких значений. Жидкость предотвращает появление гари на поверхности деталей.
Расшифровка маркировки
В России применяется специальное обозначение смазки. Чтобы правильно выбрать тип масла, необходимо знать, как расшифровывается обозначение.
Очень часто для заливки в компрессор используется жидкость марки КС-19П с обозначениями:
- «К» — компрессорный;
- «С» — изготовлено из сернистой нефти;
- «п» — в его составе находятся специальные присадки;
- 19 — значение вязкости, когда температура достигает 100 градусов.
Порядок замены масла
Рекомендации производителя касаются окончания рабочего ресурса и обслуживанием аппаратуры
Между тем, не менее важное значение имеют сопутствующие манипуляции, например по чистке и проверке узлов системы
Остатки старого масла и накопившиеся частицы металла в поршневом контуре снижают КПД устройства и приводят к аварийным остановкам.
Если вы собираетесь приступить к процедуре, прислушайтесь к следующим советам:
Чтобы максимально очистить контур, необходимо запустить изделие для прогрева и последующего слива масла. При отсутствии сливной пробки, отработка удаляется через устройство контроля уровня. Компрессор наклоняется до полного освобождения от отходов, одновременно заливное отверстие должно быть открыто.
После слива необходимо отвинтить крышку поршневой камеры и тщательно прочистить открывшееся пространство. Сначала очистка внутренних поверхностей проводится кисточкой, смоченной бензином, затем ветошью насухо. Обязательно чистятся обратный клапан и воздушный фильтр.
Свежее наполнение производится через специальное отверстие с щупом для определения уровня. После замены около часа не приступают к работе, поскольку маслу необходимо устояться.
На практике объем залива измеряют по количеству слитого наполнителя. Требуется соблюдать технику безопасности, чтобы избежать попадания отработанного материала на кожу.
Полезный совет
Купили новый компрессор? Купите большой магнит! Повесьте его на масляный картер в области смотрового глазка компрессора. Когда наступит время менять масло, снимите магнит. Из-за притирки элементов поршневой группы с внутренней стороны картера скопится металлическая стружка. После слива масла, весь мусор уйдет. Сделали? Теперь прикрепите магнит назад и залейте свежее масло!
замена масла в компрессоре, выбор масла для компрессора поршневого
Выбираем смазку
В первую очередь следует сказать, что при выборе масла для компрессора необходимо обращать внимание на рекомендации производителя этого устройства. Зачастую это является оптимальным вариантом и позволяет решить данную задачу очень быстро. Следует отметить, что основными критериями при выборе смазочных материалов, является их вязкость и термоокислительные характеристики
При этом, чем выше температура эксплуатации компрессора, тем больше масла будет расходоваться, что и будет приводить к частой замене
Следует отметить, что основными критериями при выборе смазочных материалов, является их вязкость и термоокислительные характеристики. При этом, чем выше температура эксплуатации компрессора, тем больше масла будет расходоваться, что и будет приводить к частой замене.
- К-19 и КС-19;
- Shell P-100 и Mobil Rarus.
Существуют и другие вещества, которые могут использоваться только с конкретной моделью компрессора. Покупая масло, необходимо предварительно проконсультироваться со специалистами или консультантами магазина, которые помогут подобрать вам оптимальный вариант.
Чтобы оптимизировать расход данного вещества, эксплуатируйте компрессор только при оптимальных условиях. А как заменить масло своими руками можно подсмотреть в этом видео:
Вам понадобится
- – набор гаечных ключей;
- – набор отверток;
- – масло соответствующей марки;
- – ветошь;
- – емкость для слива отработки;
- – широкая кисточка;
- – бензин А-92.
Инструкция
Первая замена масла в компрессоре проводится после небольшого «пробега» агрегата, во время которого происходит притирка поршневой системы. Обычно это около 50-100 часов работы. Каждая последующая замена масла зависит от ресурса работы устройства, также выраженном в моточасах . Конкретную продолжительность интервалов между заменами масла устанавливает производитель. В поршневых компрессорах нельзя применять машинное масло . Обычно компрессора заправляют специальным компрессорным маслом марок КС-17 или КС-19, возможно использование зарубежных аналогов, например, Shell Corena D46 или Mobil Rarus.
Рекомендации производителя ограничиваются сливом отработанного и заливкой нового масла, в то время как для компрессоров просто необходимо периодически очищать камеру шатунно-поршневого механизма от накапливающейся в ней микроскопической стружки и остатков старого масла. Подготовка компрессора к замене масла заключается в его предварительном прогреве и сливе отработки. Если отсутствует сливная пробка, потребуется открутить глазок контроля уровня и слить масло через него, наклоняя при этом сам компрессор. При сливе масла заливную горловину следует держать открытой.
В большинстве моделей компрессоров отсек шатунного механизма имеет съемную крышку, установленную на паронитовую прокладку или герметик. Крышка крепится несколькими болтами, которые нужно выкрутить. При снятии крышки возможно вытекание небольшого количества масла, поэтому всегда нужно держать под рукой емкость для слива. Крышку, внутреннюю поверхность камеры и сам механизм следует очистить при помощь обычной кисточки, смоченной в бензине. Когда загрязнение устранено, очищенные поверхности следует вытереть сухой ветошью, затем установить крышку камеры на место.
Перед заливкой нового масла нужно очистить воздушный фильтр и обратный клапан. Обычно они представляют собой цилиндр, установленный в верхней части механической камеры. Обычно применяются поролоновые фильтры, очистить которые можно с помощью бензина. Картонные фильтры, которые не так широко распространены, очищаются продуванием. Корпус фильтра, шарик и седло обратного клапана также необходимо промыть в бензине и высушить.
Свежее масло следует заливать через специальную горловину, в которой может быть дополнительно установлен щуп для замера уровня масла. Смазку следует наливать до нормального уровня, можно сверяться с количеством вытекшей отработки. После замены масла ему нужно дать отстояться около часа, чтобы вышел лишний воздух, после чего можно включать компрессор в работу.
Технические характеристики и эксплуатационные свойства компрессорных масел.
Согласно ГОСТ 12.1.007 класс опасности компрессорных масел по вредному воздействию на организм человека:
- в жидком состоянии – 4-й;
- при образовании масляного тумана – 3-й.
Теплота сгорания компрессорного масла составляет около 40 МДж/кг, поэтому в соответствии с ВНТП 4-89 помещения, в которых используются воздушные компрессоры, по взрывопожарной и пожарной опасности относятся к категории В/Д (при содержании в единице оборудования более/менее 60 кг масла).
Для улучшения эксплуатационных свойств минеральных компрессорных масел в их состав вводят антиокислительные, противокоррозионные, противопенные, моющие и другие присадки. Характеристики разных видов масел приведены в Таблице 1.
Таблица 1
| Показатели | Масла без присадок | Масла с присадками | ||||||||
| К-19 | КС-19 | Кп-8С | К3-10 | К3-10Н | КС-19П | К3-20 | К4-20 | К2-220 | К2-24 | |
| Кинематическая вязкость, мм2/с, при температуре: 100°С | 17-21 | 18-22 | 6,5-9 | 8,8-10,5 | 9-13 | 18-24 | 17-23 | 19,5-22 | 18-21 | 21-25 |
| 40 °С | — | — | 41,4-50,6 | 73,7-96,2 | 76-130 | — | 206-336 | 240-310 | 220-310 | — |
| Индекс вязкости, не менее | — | 92 | 95 | 90 | 90 | 85 | 80 | 85 | 82 | 82 |
| Кислотное число, мг КОН/г | 0,04 | 0,02 | 0,05 | 0,2 | 0,2 | 0,03 | 0,5 | — | 0,4 | 0,35 |
| Температура, °С: вспышки в открытом тигле, не ниже | 245 | 260 | 200 | 205 | 205 | 260 | 250 | 225 | 230 | 270 |
| застывания, не выше | -5 | -15 | -15 | -10 | -30 | -15 | -15 | -15 | -10 | -10 |
| Содержание, % (маc. доля), не более: водорастворимых кислот и щелочей | Отсут- ствие | — | — | — | Отсут- ствие | — | — | — | — | |
| механических примесей | 0,07 | Отсут- ствие | 0,07 | 0,02 | Отсут- ствие | |||||
| воды | Отсут- ствие | Следы | Отсут- ствие | Следы | Отсут- ствие | |||||
| серы | 0,3 | 1,0 | 0,5 | 0,65 | 0,65 | 1,0 | 0,35 | 0,6 | 0,5 | 0,5 |
| селективных растворителей | — | Отсут- ствие | — | — | Отсут- ствие | — | Отсут- ствие | — | — | |
| Коксуемость, %, не более | 0,5 | 0,5 | 0,05 | 0,2 | 0,2 | 0,45 | 0,45 | — | 0,45 | 0,45 |
| Зольность, %, не более | 0,01 | 0,005 | 0,005 | 0,005 * | 0,005 * | 0,005 | 0,12 | 0,5-0,8 | 0,06 | 0,06 |
| Стабильность против окисления, не более: осадок, % (маc. доля) | 0,015 | Отсут- ствие | 0,02 | — | — | Отсут- ствие | — | — | — | — |
| кислотное число, мг КОН/г | — | 0,5 | 0,2 | — | — | 0,5 | — | — | — | — |
| увеличение коксуемости, % | — | — | — | 1,5 ** | 1,5 ** | — | 2,0 ** | — | 3,0 ** | 2,0 ** |
| потери от испарения, % | — | — | — | 15 ** | 15 ** | — | — | — | 20 ** | — |
| Цвет, ед. ЦНТ, не более | — | 7,0 | 2,5 | 6,5 | 6,5 | 7,0 | 7,5 | — | 7,5 | 7,5 |
| Коррозия: на пластинках из стали | Выдер- живает | — | — | Выдер- живает | — | Выдер- живает | — | — | — | |
| на пластинках из свинца, г/см2, не более | — | 10 | — | — | — | — | — | 10 | — | — |
| на пластинках из меди | — | — | Выдер- живает | — | — | Выдер- живает | — | — | Выдер- живает | |
| на стальных стержнях | — | — | Отсутствие | — | — | — | — | Отсутствие | — | — |
| Плотность, кг/дм3 | — | 905 | 885 | 900 | 900 | 905 | 900 | 900 | 905 | 900 |
| * Показатель нормируется для базового масла. ** Стабильность определяется по методу ISO 6617. |
Плотность и вязкость компрессорного масла при изменении температуры
С повышением/понижением температуры вязкость и плотность компрессорного масла уменьшаются/возрастают (рис.1), что может стать причиной ухудшения его смазывающих и герметизирующих свойств/сложностей с запуском оборудования в холодное время года.
Рис.1
Для высоконагруженного оборудования требуемую вязкость смазочного материала рассчитывают по формуле:
υp = υ0α p
где υp и υ0– динамическая вязкость при рабочем (р) и атмосферном (0) давлении; α – постоянный коэффициент для конкретной марки.
Плотность масла при температуре t можно быстро определить простым способом: умножить разность между ней и +20 °С на температурную поправку (таблица 2), вычесть/прибавить полученное произведение из значения плотности при +20 °С (указывается в технических характеристиках), если t выше/ниже +20 °С.
Таблица 2
| Плотность при 20 °С | Температурная поправка на 1 °С | Плотность при 20 °С | Температурная поправка на 1 °С |
| 0,6500–0,6590 | 0,000962 | 0,8300–0,8399 | 0,000725 |
| 0,6600–0,6690 | 0,000949 | 0,8400–0,8499 | 0,000712 |
| 0,6700–0,6790 | 0,000936 | 0,8500–0,8599 | 0,000699 |
| 0,6800–0,6890 | 0,000925 | 0,8600–0,8699 | 0,000686 |
| 0,6900–0,6999 | 0,000910 | 0,8700–0,8799 | 0,000673 |
| 0,7000–0,7099 | 0,000897 | 0,8800–0,8899 | 0,000660 |
| 0,7100–0,7199 | 0,000884 | 0,8900–0,8999 | 0,000647 |
| 0,7200–0,7299 | 0,000870 | 0,9000–0,9099 | 0,000633 |
| 0,7300–0,7399 | 0,000857 | 0,9100–0,9199 | 0,000620 |
| 0,7400–0,7499 | 0,000844 | 0,9200–0,9299 | 0,000607 |
| 0,7500–0,7599 | 0,000831 | 0,9300–0,9399 | 0,000594 |
| 0,7600–0,7699 | 0,000818 | 0,9400–0,9499 | 0,000581 |
| 0,7700–0,7799 | 0,000805 | 0,9500–0,9599 | 0,000567 |
| 0,7800–0,7899 | 0,000792 | 0,9600–0,9699 | 0,000554 |
| 0,7900–0,7999 | 0,000778 | 0,9700–0,9799 | 0,000541 |
| 0,8000–0,8099 | 0,000765 | 0,9800–0,9899 | 0,000528 |
| 0,8100–0,8199 | 0,000752 | 0,9900–1,0000 | 0,000515 |
| 0,8200–0,8299 | 0,000738 |
