Как заменить источники питания?
Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.
Замена поврежденной банки: пошаговая инструкция
Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.
Пластины на неработающем сегменте необходимо обрезать возле основания
Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.
Для соединения частей аккумулятора необходимо использовать паяльник
Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.
По завершению ремонта аккумулятор снова помещают в пластиковый короб АКБ и закрывают крышкой
Работать с паяльником следует осторожнее, потому что банки запрещается перегревать
Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.
Цены на батареи аккумуляторные для шуруповертов
Батарея аккумуляторная для шуруповертов
Виды восстановления работоспособности ранее использованных аккумуляторных элементов
Схема устройства литий-ионного аккумулятора для шуруповерта.
Весьма часто применяют способ реанимации ранее использованных батарей, поскольку в процессе работы шуруповерта, другими словами, во время постоянно высоких нагрузок, некоторые элементы теряют герметичность и приходят в негодность. В этом случае необходимо произвести краткое по времени воздействие сильного тока на необходимый аккумуляторный элемент (банку), и, возможно, получится возобновить работоспособность батареи.
Еще можно попробовать аккуратно сжать или несколько деформировать корпус аккумулятора шуруповерта. Поскольку так можно на небольшой промежуток времени продлить работу батареи. Но в большинстве случаев этот способ не гарантирует длительности работы аккумулятора шуруповерта и носит временный характер.
Никель-кадмиевые аккумуляторы характеризуются значительной выносливостью, поскольку они могут долгое время не терять заряд или же разряжаться, но очень медленно. Но в том случае когда восстановить их работоспособность не вышло, стоит произвести такой процесс, как замена аккумуляторов в устройстве шуруповерта.
Определение неисправности и восстановление аккумулятора шуруповерта
Прежде чем приступать к ремонту аккумулятора, следует определить его неисправность, иначе ремонт сделать будет довольно сложно или совсем невозможно. Нужно отметить, что выход из строя одновременно всех элементов аккумулятора невозможен, за исключением редких случаев, когда могло произойти длительное замыкание выходных клемм батареи.
Для определения неисправности следует:
- Поставить батарею на зарядку и дождаться, пока она полностью зарядится.
- После этого разобрать корпус, и замерить напряжение каждого зарядного элемента. Разница напряжения по банкам для никель-кадмиевых батарей, может быть в пределах 1,2-1,4 V, а разность литиевых может быть около 3,8 V.
- Банки, имеющие напряжение меньше номинального, следует пометить. После чего, аккумулятор нужно снова собрать и дать ему полную нагрузку до ощутимой разрядки.
- Затем батарею снова разобрать и по новой произвести замеры напряжения каждой банки.
- Обычно самая большая просадка напряжения будет в помеченных элементах, которые нужно будет «реанимировать» или просто заменить.
Если для работы шуруповерта необходимо напряжение 12 V, можно попытаться найти неисправные элементы более простым способом. Для этого нужно:
- Произвести полную зарядку аккумулятора, после этого его разобрать и замерять напряжение каждого элемента.
- Затем с помощью 12 вольтовой лампочки полностью его разрядить и снова замерять напряжение всех элементов, чтобы определить, какие из них неисправны.
Вместо лампочки, можно использовать подходящий по напряжению резистор.
Ремонт и замена элементов аккумулятора шуруповерта
Наиболее эффективный метод, как восстановить аккумулятор шуруповерта – это простая замена вышедших из строя зарядных элементов, которые были обнаружены во время их проверки.
Важно. Приобретенные элементы должны по своей емкости и габаритам четко совпадать с заменяемыми. Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно)
Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно).
Сам процесс замены зарядных элементов не предоставляет какой-либо сложности, лишь бы был навык в пайке.
Восстановление аккумулятора шуруповерта
Внимание. Чтобы не нанести вред аккумулятору при работе с паяльником, пайку нужно производить быстро. Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди
Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор
Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди. Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор.
Нужно внимательно отнестись к сборке батарей. Соединение должно быть последовательным – минус каждой батареи подсоединяется к плюсу следующего элемента.
После полной сборки всех элементов, производится выравнивание их потенциалов, так как они на данное время будут разными. Для этого нужно провести определенный цикл зарядки/разрядки. Отремонтированный аккумулятор полностью заряжается, после чего он должен примерно сутки отстояться. Через сутки нужно измерять напряжение по отдельности всех элементов, и если сборка была произведена правильно, показатель напряжения каждого элемента должен соответствовать 1,2 V.
После этого батарею следует снова полностью разрядить. Для этого собранному аккумулятору, при помощи шуруповерта, дается полная максимальная нагрузка до его полной разрядки. Главное не перегружать сам шуруповерт, чтобы его не пришлось в будущем ремонтировать. Эту процедуру зарядки/разрядки нужно повторить несколько раз подряд.
Таким же образом примерно каждые три месяца, рекомендуется проводить процедуру по стиранию «эффекта памяти», которая продлит работу аккумулятора и самого шуруповерта.
Определение неисправности
Перед тем, как заменить батарею шуруповерта любой марки, включая Makita, Бош, Интерскол, необходимо определить какой элемент вышел из строя. В аккумуляторе они соединены последовательно, поэтому, когда падает емкость даже в одной банке, вся АКБ выходит из строя. Для определения неисправности нужна отвертка, чтобы открыть корпус, и мультиметр. Полностью заряженную батарейку отключают от винтоверта. Корпус разбирают, вытаскивают все банки. На каждой замеряют напряжение.
Нужно выяснить, на какой банке оно составляет меньше нормы, та и будет неисправной. Аккумулятор собирают, ставят назад и сажают в ноль. Батарею разбирают, измеряют еще раз. Если в отличие от других на этом же элементе напряжение существенно ниже, значит его надо попробовать отремонтировать или заменить.
При неисправном аккумуляторе работать с шуруповертом не получится
Самостоятельная диагностика
Чтобы отремонтировать инструмент в домашних условиях, необходимо его разобрать, «прозвонить» проводку. При незначительных поломках потребуется заменить один элемент. В серьёзных случаях, когда выходит из строя несколько деталей, специалисты советуют купить новую АКБ. Сложность ремонта батареек на шуруповерте зависит от элемента, который вышел из строя. Чтобы его найти, понадобится мультиметр мощностью до 20 Вт.
АКБ заряжается, а затем нагружается лампочка. Мультиметром выбирается аккумулятор с самым низким напряжением. Чтобы провести точную диагностику, выявленные элементы можно выпаять либо оторвать всю пластину с помощью бокорезов. Отсоединённые детали проверяются амперметром на ток прямого замыкания:
- замыкаются щупцами прибора + и —;
- ток на неисправном АКБ меньше, чем на других.
Перепрошивка батареи
Шуруповерт с никель-кадмиевой батареей можно ремонтировать путём восстановления ёмкости. Прошивка эффективна, если источник питания ещё не пересох. В противном случае рекомендуется приобрести новую батарею. Чтобы выяснить, в каком состоянии находится АКБ, используется следующий момент:
- зарядка устройства;
- если шуруповерт не работает, значит устройство сухое.
Для восстановления АКБ оказывается воздействие током и высоким напряжением. Предварительно разбирается устройство. Каждый его элемент заряжается. К ним подключается питание большой мощности. Можно воспользоваться автомобильной батареей, если она оснащена регуляторами силы тока и напряжения.
На следующем этапе выполняется настройка. Так как у всех типов АКБ заряд напряжения равняется 1,2 В, а сила тока имеет маленький номинал, тогда на каждый отдельный элемент подаётся напряжение, превышающее изначальное значение в три раза. На следующем этапе производится зарядка АКБ. Её длительность не должна превышать пяти секунд.
Восполнение ёмкости
Эффект «памяти» заключается в следующем: каждая последующая зарядка элемента снижает ёмкость заряда устройства. При восстановлении отдельной батареи возвращается работоспособность всего аккумулятора. Существует несколько способов проведения процедуры. Чаще используется разрядка:
- конкретный элемент заряжается, а затем разряжается на лампочку;
- полная разрядка сменяется 100% зарядкой.
Процедура выполняется до набора достаточной ёмкости заряда. Если явление отсутствует, АКБ утилизируется. Для создания эффекта используется методика шоковой зарядки: на неисправный элемент подается 12 В. «Шоковая терапия» может устранить неисправности, но методика применяется редко. Если вышел из строя Ni-Cd агрегат, рекомендуется поместить его в морозилку на 60 минут. Затем он хранится в полиэтиленовом пакете. После манипуляции устройство проверяется на возможность получения заряда. Если результат положительный, производится сборка. В противном случае АКБ утилизируется.
Сложный ремонт
Производители соединяют батареи с помощью точечной сварки, которая может отсутствовать дома. Существует мнение, что воздействие высокой температуры выводит из строя АКБ. Но такое предположение не доказано, поэтому можно соединить либо перепаять элементы устройства с помощью обычной пайки. Такая методика эффективна при восстановлении аккумулятора Li-lon типа.
Работа выполняется паяльником мощностью 40−60 Вт. Также потребуется специальный флюс для никеля либо полоска тонкой жести. Из последнего материала изготавливаются соединительные элементы. Сборка осуществляется после залуживания контактных мест АКБ и пластин. Последние детали накладываются на контакты, прижимаются паяльником. Если используется мощное паяльное устройство, тогда процесс спайки луженого слоя займёт несколько секунд.
Выполненная работа проверяется на разрыв. Таким способом нужно перепаять все подозрительные контакты. Результат зависит от навыков и опыта работы с паяльником. После процедуры рекомендуется протереть места пайки спиртом. Это необходимо для удаления остатков флюса. Батарея собирается в корпус, устанавливается на зарядку. После получения полного заряда производится разрядка с целью выравнивания элементов.
Этапы процесса замены аккумулятора в шуруповерте
Электрическая схема зарядного устройства шуруповерта.
Учитывая тот факт, что на постсоветском пространстве наиболее часто используются инструменты никель-кадмиевого типа аккумулятора шуруповерта, этот вариант и будет рассматриваться более подробно на примере шуруповерта Bosch GSR 14 4 ve-2 professional. В нашем случае будет производиться полная замена элементов отдельных аккумуляторов шуруповерта.
- Уберите крышку и выньте аккумуляторные элементы в сборке.
- Раскрутите несколько болтиков на верхнем корпусе красного цвета.

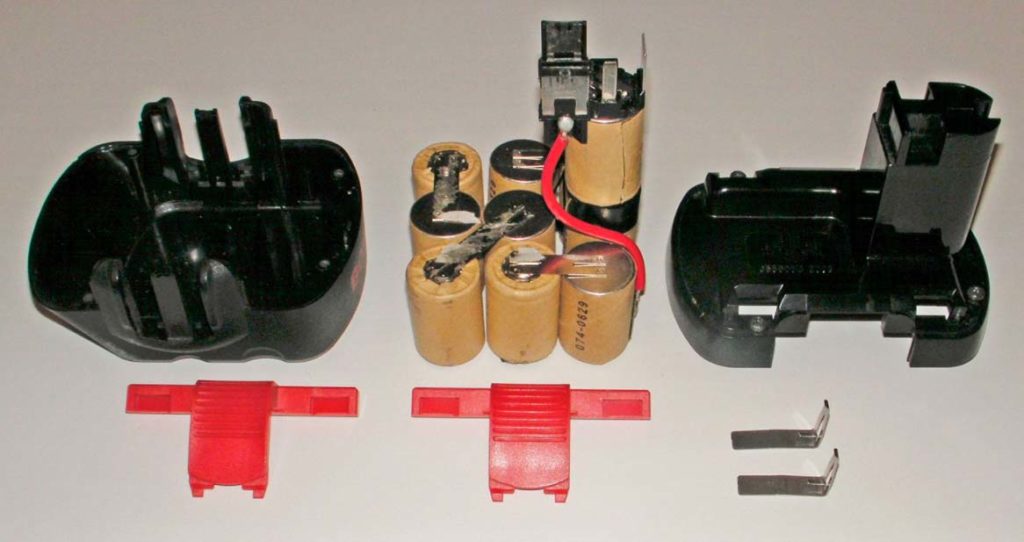

Для начала стоит выполнить разборку аккумулятора шуруповерта. Она заключается в следующем:
- Приготовьте новые элементы аккумуляторов.
- Далее необходимо нанести олово по всем банкам с одной стороны и места пайки тщательно протереть дистиллированной водой.
- Чтобы соединить каждый аккумуляторный элемент шуруповерта, можно использовать ранее луженный отрезок медной фольги. При этом на его краях необходимо произвести П-образные вырезы для дальнейшей пайки.
- Итак, приложите фольгу с П-образным вырезом к контакту батареи, на который ранее нанесли канифоль в жидком виде, и произведите пайку. После нескольких простых манипуляций все элементы аккумулятора будут собраны и готовы к замене.
- Установите сборку в родную коробочку шуруповерта. Готово!
Особенности устройства аккумуляторов
В основном шуруповёрты, особенно бытовые, оснащаются никелевыми и литиевыми батареями. Но существуют и другие разновидности.
- Никель-кадмиевые (Ni-Cd). Ещё сравнительно недавно они были наиболее распространёнными. Одна банка АКБ выдаёт заряд на 1,2 В. При наличии 10 банок получается хороший 12-вольтовый инструмент с солидной ёмкостью. Но такие батареи страдают от эффекта памяти. То есть АКБ запоминает наиболее низкий уровень разряда/заряда, после чего больше на свой максимум не выходит. В итоге ёмкость со временем падает. Заряжаются медленно.
- Никель-металлгидридные (Ni-MH). Обычно у банок заряд также составляет по 1,2 В. Не так подвержены проблеме эффекта памяти, как предыдущий тип. Но на зарядку требуется ещё больше времени. Не любят низкие температуры. С течением времени ёмкость теряется.
- Литий-ионные (Li-Ion). Современный вид АКБ. Наиболее популярные в настоящее время. Могут заряжаться при неполном разряде, а также работать без 100% заряда. Неплохо себя чувствуют при минусовой температуре. У одной банки стандартный заряд составляет 3,6 В. На зарядку уходит немного времени. Но стоят довольно дорого.
- Литий-полимерные. Имеют хороший заряд, но не страдают из-за эффекта памяти. Но восстановить такие АКБ невозможно. Их нужно утилизировать и заменить на новые.
Типы аккумуляторов для шуруповерта
Банки для аккумулятора, используемого в бытовом электроинструменте, бывают только щелочными, с напряжением в каждом элементе 1,2 вольта (или 3,6 вольт – что соответствует трехсекционному блоку). Основных типов по материалу рабочих элементов три:
Никель-кадмиевые (обозначение – Ni Cd)
По причине низкой стоимости, производители комплектуют большинство моделей шуруповертов именно такими батареями. Цена определяет эксплуатационные свойства, и они невысокие. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.Достоинства:
- Безусловно – цена.
- Хорошо переносят низкие температуры – это позволяет держать инструмент не в теплой кладовке, а на балконе или в гараже.
- При длительном хранении в разряженном состоянии практически не теряет заводские характеристики. Это свойство особенно полезно для домашнего применения прибора – когда он используется от случая к случаю.
Недостатки:
- Токсичное производство, поэтому фабрики по их изготовлению расположены в т.н. странах третьего мира, что определяет качество и культуру производства.
- Обладают эффектом памяти. Если батарею постоянно недозаряжать, она «запоминает» новые показатели емкости, и время работы снижается. Лечится при помощи дорогих зарядных устройств, которые, как правило, не входят в комплект шуруповертов эконом класса.
- Быстро саморазряжаются.
- Перед началом работ батарею каждый раз приходится заряжать.
- Малая емкость Даже полностью заряженного исправного аккумулятора хватает ненадолго. Это ограничивает область применения – вам нельзя надолго удаляться от стационарного источника питания.
- Ограниченное количество циклов «заряд-разряд».
- При интенсивном использовании быстро выйдут из строя.
Никель-металл-гидридные (обозначение – Ni MH)
Такие элементы для аккумулятора можно встретить как на моделях эконом класса, так и на доступных версиях именитых брендов.
Так же, как и никель-кадмиевые, устанавливаются на бытовые электроприборы, с малой интенсивностью использования. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.
Достоинства:
- Производятся в развитых странах, поскольку производство экологически чистое.
- Практически отсутствует саморазряд.
- Малый эффект памяти, можно подзаряжать на 30-50% и спокойно работать дальше.
- Достаточно высокая емкость, это позволяет работать на удалении от стационарной розетки, например в гараже или при строительстве дачи.
- Такие элементы рассчитаны на большое количество циклов «заряд-разряд», что компенсирует их высокую стоимость.
Недостатки:
- Более высокая (в сравнении с никель-кадмиевыми) стоимость.
- При хранении в разряженном состоянии теряет часть рабочих свойств. Это вынуждает владельца регулярно производить подзарядку, даже если инструмент не используется.
- Плохо переносят низкие температуры, что вынуждает хранить изделие в отапливаемом помещении.
Литий-ионные (обозначение – Li Ion)
Устанавливаются на профессиональные или полупрофессиональные шуруповерты с высокой интенсивностью использования.
Такие аккумуляторы используют именитые производители в моделях среднего и высокого ценового сегмента. Рабочее напряжение исправного и заряженного элемента – 3,6 вольта.
Достоинства:
Отсутствует эффект памяти. Подзарядку можно делать при любом проценте разряда. Саморазряд практически отсутствует. Можно хранить в заряженном состоянии продолжительное время. Высокая емкость, что позволяет осуществлять удаленные работы в течение всего дня без подзарядки. Количество циклов «заряд-разряд» в десятки раз больше по сравнению с никелевыми батареями
Поэтому при расчете стоимости стоит обратить внимание на эту характеристику. Высокое напряжение на одном элементе делает батарею более компактной и легкой.
Недостатки:
Недостатки:
- Высокая стоимость. Это компенсируется прогрессивными характеристиками, но зачастую является непреодолимым препятствием при выборе модели шуруповерта.
- Литий ионные аккумуляторы имеют срок службы не более 3 лет. По истечении этого времени химические компоненты батарей разлагаются, стремительно снижая емкость.
Виды аккумуляторных банок
Разобрав корпус, вы увидите некоторое количество батареек, соединённых между собой металлическими пластинами. Сразу сделайте фото или зарисуйте. Вам надо будет с точностью воссоздать всю последовательность. Затем можно извлечь батареи, чтобы определить их тип и параметры. Параметры обычно указываются на корпусе, так что проблем не возникает. Типы тоже описаны. В бытовом электроинструменте ставятся никелевые или литиевые. Но они могут быть разными.
Никель-кадмиевые, Ni-Cd. Наиболее распространённые ранее. Стандартная банка имеет заряд 1,2 V, Набрав 10 таких банок получаем требуемые обычно 12 В с приличной ёмкостью в ампер часах. Недостаток — эффект памяти, который выражается в том, что батарея «запоминает» самый низкий уровень заряда/разряда. Следующий её «максимум» будет не больше этого диапазона. Так, постепенно, ёмкость аккумулятора снижается. Второй недостаток — длительное время заряда.
- Никель-металл-гидридные Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются еще дольше, боятся низких температур, со временем теряют емкость.
- Никель-металл-гидридные – Ni-MH. Такие батареи обычно также имеют заряд 1,2 В. Меньше подвержены эффекту памяти, но заряжаются ещё дольше, боятся низких температур, со временем теряют ёмкость.
- Литий-ионные – li-ion. Разрешён при зарядке неполный разряд и эксплуатация с неполным зарядом. Лучше переносят отрицательные температуры. Положительный момент — стандартный заряд одной банки 3,6 вольт, малое время заряда. Минус – высокая цена.
- Литий-полимерные. Обладают повышенным зарядом, не имеют «эффекта памяти». Недостаток в том, что они не могут быть восстановлены. То есть, просто-напросто выбрасываются и ставятся новые.
Характеристики АКБ шуруповерта разного типа
Для замены банок нужно брать аналогичные. У NiCd и NiMh взаимозаменяемость допускается. Если у вас изначально аккумулятор на литиевых банках, альтернативы нет. Комбинировать NiCd, NiMh и Li—Ion невозможно, так как разные напряжения, токи и время заряда.
Ток разряда АКБ шуруповёрта
Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.
Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12 имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.
Пример описания аккумуляторных батарей с одного из сайтов
На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.
Количество циклов заряда/разряда
Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах. Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств
Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.
Литий-ионные более компактные
Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.
С пластинами или без
Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.
Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.
Пластины можно припаять самому
Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.
