Захваты для листового металла. Вертикальная и горизонтальная фиксация

Особенности конструкции вертикальных захватов

Конструкция вертикальных захватов для листов металла является достаточно простой и надежной. Она обеспечивает качественную фиксацию и удержание грузов на высоте, без привлечения физической силы оператора или вспомогательного оборудования. Благодаря своим качествам, вертикальные захваты являются неотъемлемой частью при выполнении погрузочно-разгрузочных, сборочных и монтажных работах.

В классическую конструкцию вертикальных захватов входят следующие элементы:

· Рым-болт – основной крепежный элемент, предназначенный для установки захвата на крюк грузоподъемного оборудования;

· Корпус с внутренними элементами – принимает на себя основную нагрузку в процессе фиксации и подъема грузов. Состоит из целого комплекса деталей, в том числе: штифта, пружины, упорной пяты, шплинта, шарнирного соединения и др.;

· Подвижная щека – является основным фиксирующим оборудованием, обеспечивающим устойчивую фиксацию груза между элементами захвата. Для повышения эффективности, оснащена зубчатой подошвой;

· Блокирующий рычаг – вспомогательный блокирующий элемент, работающий по принципу карабина. После установки захвата на груз, оператор переключает блокирующий рычаг и оборудование фиксирует щеку в предустановленном положении, не позволяя грузу выскальзывать в процессе подъема и перемещения.

В зависимости от производителя, типа модели и функциональных возможностей вертикального захвата, конструкция может иметь индивидуальные особенности. При выборе решения под реализацию конкретных задач, рекомендуем проконсультироваться с профильным специалистом.

Как выбрать и где купить вертикальные захваты для листов металла

Выбор подходящей модели вертикального захвата нужно выполнять на основе технических характеристик рассматриваемой модели. Также стоит учитывать специфику и сложность поставленных задач на конкретном объекте. В некоторых случаях, может потребоваться парное использование 4-х и более захватов для подъема одной плиты.

Технические характеристики вертикальных захватов:

· Грузоподъемность – большинство моделей имеют грузоподъемность от 1 до 10 тонн;

· Толщина листа – захваты могут фиксировать листы толщиной от 0,2 до 0,8 см;

· Наличие/отсутствие поворотного механизма – обеспечивает повышенную маневренность груза после подъема.

В интернет магазине промышленного оборудования «Стравител» представлены вертикальные захваты от лучших отечественных и зарубежных производителей. Воспользовавшись удобным фильтром, вы сможете отсортировать подходящие модели по заданным параметрам.

Если у вас остались вопросы или необходима развернутая консультация от профильного специалиста – обратитесь к нашим менеджерам, и они помогут!

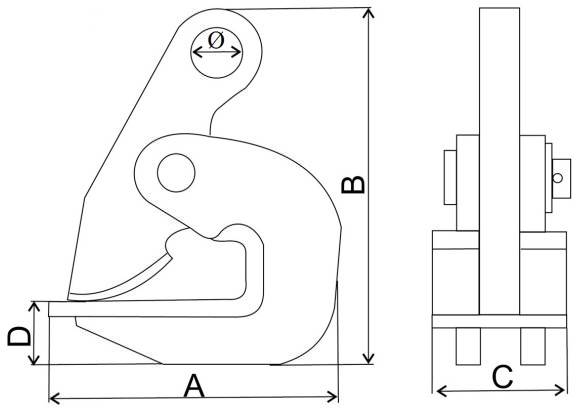

Захват горизонтальный для листового металла

Захват горизонтальный для листового металла применяется для горизонтального подъёма листовой стали (1 лист) при использовании попарно. — покрытие – порошковая краска; — коэффициент запаса прочности 4 : 1; — не подвергать термообработке;

Захваты для листового металла используются для транспортировки и перемещения грузов. Такие изделия имеют широкую сферу применения, являются неотъемлемой частью промышленного производства, а также на строительных и ремонтных площадках. Благодаря простой конструкции применяются на многих грузоподъемных конструкциях.

В каталоге компании «Грузоподъемсервис» предоставлены горизонтальные захваты. Эти модели используются только парно. Во время работы рассчитывается необходимое расстояние между всеми захватами, которое зависит от размеров перемещаемого металлического листа и количества груза. В некоторых случаях при транспортировке используются дополнительные траверса для равновесия.

Технические характеристики захвата:

• используется только попарно;
• имеет коэффициент запаса прочности 4:1;
• поверхность изделия покрыта порошковой краской синего цвета;
• не допускается термическая обработка.

Фиксация листа осуществляется подвижным захватом эксцентрикового типа. Отличается надежностью и прочностью. Модель захвата для горизонтального подъема проста в эксплуатации, во время работы требуется соблюдать технику безопасности. Запрещено транспортировать с помощью такого вида захвата такие легкие металлы, как алюминий. Минимальная грузоподъемность одного захвата составляет 750 кг, максимальная достигает 5 т.

Для оформления заказа обратитесь к сотрудникам нашей компании по телефонам +375(17) 510-23-64 или +375(17) 510-23-65. Весь товар сертифицирован, соответствует требованиям и имеет высокое качество. При необходимости предоставляется консультация по техническим характеристикам интересующей модели.

Классификация

Захваты для листового металла механического типа различают по следующим параметрам:

1. По способу транспортировки металла – в горизонтальном или в вертикальном положении.
2. По конструкции захватного органа – строповые и винтовые (струбцинные).
3. По количеству захватов – с одним, двумя или четырьмя эксцентриками.
4. По характеру рабочего перемещения захватного органа – качательного, либо поступательного.

Все виды горизонтальных механических захватов должны быть парными, а расстояние между ними определяется длиной перемещаемых листов, состоянием их поверхности, и количество одновременно транспортируемых единиц груза.

Кроме того, ряд конструкций механических захватов, особенно для транспортировки длинномерного листового проката, нуждаются во вспомогательной детали – траверсе, которая уравновешивает усилия, возникающие при перемещении листа, и снижает опасность появления опрокидывающего момента.

Учитывая динамический характер нагрузок во время работы данных приспособлений, рабочие органы захвата должны выполняться из среднеуглеродистых сталей типа сталь 20 или даже сталь 15Г. К готовым захватам предъявляются требования повышенной поверхностной твёрдости при вязкой сердцевине, поэтому такие детали после штамповки обязательно подвергаются цементации.

Многие конструкции механических захватов для листового металла – универсальные. Они могут транспортировать груз и в вертикальном, и в горизонтальном положении. Поэтому приводимое далее разделение основных типов захватов — на вертикальные и горизонтальные — является условным, кроме некоторых исключений, о чём будет указано особо.

Захваты для вертикального подъема и кантования листовой стали

• Для вертикального подъёма и кантования листовой стали • Обработка поверхности – окраска • Коэффициент запаса прочности 4 : 1 • Минимальная масса поднимаемого груза должна составлять 10% от грузоподъемности захвата (не касается захвата на 250кг) • Захват на 250кг идеально подходит для подходит для подъема кровельной стали • Не подвергать термообработке.

Оборудование	Рабочаянагрузка, кг	Толщиналиста R, мм	Sмм	Tмм	Uмм	Vмм	Wмм	Xмм	Yмм	Вескг
LTTJPU025	250	0-13	–	–	–	–	–	–	–	–
LTTSU075	750	0 – 13	47	30	230	100	25	37	10	1,7
LTTSU1	1000	0 – 18	55	50	295	125	38	47	14	3,5
LTTSEU1	1000	0 – 25	55	48	295	142	38	47	14	3,9
LTTSU15	1500	0 – 20	80	70	370	165	55	56	16	7,2
LTTSEU2	2000	0 – 35	80	70	370	180	55	56	16	7,3
LTTSEU3	3000	0 – 35	80	70	370	185	55	56	16	8
LTTSU45	4500	0 – 25	85	70	430	200	60	77	20	15,6
LTTSEU45	4500	0 – 45	85	70	430	230	60	77	20	16,7
LTTSU75 *	7500	0 – 40	112	78	565	245	76	86	32	26
LTTSEU75 *	7500	0 – 55	112	78	565	267	70	86	32	30
LTTSU9 *	9000	0 – 55	112	78	565	267	70	86	45	30
LTTSU120 *	12000	0 – 52	148	85	650	295	100	94	48	42
LTTSU150 *	15000	0 – 76	209	86	760	373	135	105	50	74
LTTSU170 *	17000	0 – 76	209	86	760	373	135	105	50	74
LTTSU200 *	20000	0 – 80	245	100	900	465	150	140	71	151
LTTSU250 *	25000	5 – 85	245	100	900	465	145	140	71	151
LTTSU300 *	30000	10 – 90	245	100	900	465	140	140	71	156
Захваты с увеличенным зевом
LTSTSU6 *	6000	40-90	115	75	527	275	70	67	32	32
LTSTSU75 *	7500	50-100	110	75	565	315	70	73	32	28
LTSTSU9 *	9000	50-100	110	75	565	315	70	73	45	28
LTSTSU12 *	12000	50–100	153	86	650	345	100	75	48	45
LTSTSU15 *	15000	80–150	209	86	765	450	128	75	50	83
LTSTSU20 *	20000	80–150	249	100	900	640	148	115	71	156
LTSTSU25 *	25000	80–150	249	100	900	640	148	115	71	156
LTSTSU30 *	30000	80–150	249	100	900	640	148	155	71	161

Захваты для листов металла

Листовой прокат является одним из самых распространенных сырьевых материалов для большинства отраслей промышленности. Для многих предприятий переработка проката стала одной из основных операций, при этом следует учитывать, что различные операции — сварка, резка, гибка и т.д. — производятся на разных участках производства. Для подъема и перемещения листов металла применяются различные приспособления, но чаще всего применяют эксцентриковые захваты.

Захваты для подъема листового материала в горизонтальном положении конструктивно отличаются друг от друга, но имеют два общих для всех элемента — опорную площадку и прижимную лапку. Для более надежного крепления листа рабочая поверхность лапки в месте её контакта с поверхностью груза может иметь фрезерованные зубья.

При установке захвата, лист металла ложится на опорную площадку, которая может быть как съемной, так и несъемной (площадка приварена к телу захвата), а также может быть изготовлена при гибке заготовки тела захвата. Для повышения надежности сцепления поверхности площадки и грузом, на опорной площадке может быть выполнено рифление. Захваты изготовленные методом гибки как правило имеют малую грузоподъемность.

Для облегчения процесса строповки груза с использованием захватов для листа в их конструкцию входят пружины, удерживающие захват в закрытом положении, а также замок, для фиксации захвата в открытом положении.

Наше предприятие одно из немногих, которое занимается не только реализацией грузозахватных приспособлений, но и ведет собственные конструкторские разработки. Захваты для листового материала типа ЗГЛ уже достаточно широко известны на российском рынке грузозахватных приспособлений. Захват ЗГЛ мы позиционируем как достойный аналог таких известных приспособлений для подъема листов как DHQ, PDB, GQ, LC, LA. Конструктивно он незначительно отличается от захватов зарубежного типа, но его надежность и приемлемая стоимость позволяют успешно конкурировать в своем сегменте.

С момента поставки первых партий захватов в 2005 году, достаточно сильно изменилась его конструкция, проводятся постоянные изыскания, направленные на повышение безопасности использования данных захватов.

В заключении хотелось бы отметить, все захваты для подъема листа в горизонтальном положении работают в паре, для работы с крупногабаритными грузами обязательно используйте траверсу, использование строп типа 4СК запрещено. Грузоподъемность пары захватов не определяется путем сложения грузоподъемности каждого из них, обязательно учитывайте понижающие коэффициенты в зависимости от угла между ветвями стоп, на которые навешены захваты. Коэффициент запаса прочности относительно разрушающей нагрузки для захватов данного типа должен быть не менее 4.

Приобретайте грузоподъемное оборудование у специалистов. Ваша безопасность — наша приоритетная задача.

Захват для подъема листового металла

Производители выпускают специальные разновидности грузозахватов для перемещения продукции металлургических предприятий. Устройства серии: ЗCK-8 и ЗCK- 9 применяются для прихвата металлического проката с различными параметрами по толщине. Изготавливаются грузозахваты, способные перемещать продукцию, упакованную в крупные пачки. Некоторые модели оснащены специальными накладными элементами, облегчающими грузоподъемные операции специфических грузов, например, легко гнущихся алюминиевых заготовок.

Вся подробная информация представлена на сайте. Менеджеры ответят на все вопросы, дадут полную консультацию.

Вертикальный захват для металла

Применяется преимущественно на складах металлобаз, а также на складах крупных заготовительных участков прессовых цехов, где используют метод вертикального штабелирования листового проката. При таком способе хранения площадь, занимаемая листовым металлом, резко сокращается.

Для удобства установки и извлечения металла из штабеля его направляющие обычно выполняют не строго вертикальными, а имеющими наклон 10…15º. Соответственно гибкость захвата должна обеспечивать изменение его вертикальной оси на те же значения.

Основными разновидностями вертикальных захватов для листового металла являются:

• Клещевые, которые состоят из пары неравноплечих рычагов, соединённых между собой двумя шарнирами. Одним концом такие захваты прикрепляются к траверсе или к звену стропа, а на другой части имеют захватные губки для удержания стального листа. Губки удерживают груз из-за имеющихся насечек на своей рабочей поверхности, причём сила их прижима определяется соотношением плеч рычагов и площадью контактных поверхностей губок;
• Фрикционные захваты. Считаются разновидностью клещевых. Но отличаются присутствием прижимных пластин, которые при помощи клинового механизма выдвигаются по направлению к металлу при его касании к губкам рычагов. При этом обеспечивается дополнительное усилие прижима;

• Эксцентриковые захваты, часто именуемые захватами типа «бульдог». Они представляют собой приспособление, включающее в себя эксцентрично расположенный относительно оси подъёма рычаг, который подвижно соединён с прижимной челюстью. При подъёме груза челюсть прижимает транспортируемый лист к внутренней поверхности рычага;
• Винтовые захваты, в которых фиксация листа производится вручную струбцинами, прижим которых к листу выполняется винтовым механизмом. Чтобы исключить повреждение тонколистового проката, контактные поверхности струбцин снабжают накладками из маслостойкой твёрдой резины. Струбцинными захватами можно выполнять кантовку металла.

Классификация

Захваты для листового металла механического типа различают по следующим параметрам:

1. По способу транспортировки металла – в горизонтальном или в вертикальном положении.
2. По конструкции захватного органа – строповые и винтовые (струбцинные).
3. По количеству захватов – с одним, двумя или четырьмя эксцентриками.
4. По характеру рабочего перемещения захватного органа – качательного, либо поступательного.

Все виды горизонтальных механических захватов должны быть парными, а расстояние между ними определяется длиной перемещаемых листов, состоянием их поверхности, и количество одновременно транспортируемых единиц груза.

Кроме того, ряд конструкций механических захватов, особенно для транспортировки длинномерного листового проката, нуждаются во вспомогательной детали – траверсе, которая уравновешивает усилия, возникающие при перемещении листа, и снижает опасность появления опрокидывающего момента.

Учитывая динамический характер нагрузок во время работы данных приспособлений, рабочие органы захвата должны выполняться из среднеуглеродистых сталей типа сталь 20 или даже сталь 15Г. К готовым захватам предъявляются требования повышенной поверхностной твёрдости при вязкой сердцевине, поэтому такие детали после штамповки обязательно подвергаются цементации.

Многие конструкции механических захватов для листового металла – универсальные. Они могут транспортировать груз и в вертикальном, и в горизонтальном положении. Поэтому приводимое далее разделение основных типов захватов — на вертикальные и горизонтальные — является условным, кроме некоторых исключений, о чём будет указано особо.

Горизонтальные захваты для металла

Эксцентриковые, винтовые и ряд исполнений клещевых захватов пригодны также и для транспортировки листов в горизонтальном положении. В частности, для захватов «бульдог» видоизменяется только расположение опорной поверхности рычага (с вертикальной на горизонтальную), а конструкция прижимной челюсти остаётся практически без изменений.

Наибольшие конструктивные отличия претерпевают клещевые захваты горизонтального типа. В зависимости от толщины листа они могут изготавливаться с храпцами, и с подхватами. Первые вариант используется при транспортировке только толстолистового металла (толщиной от 25 мм и более). Храпцовый захват представляет собой пару неравноплечих рычагов, которые фиксируют лист только по его толщине. Противоположный конец рычага прикрепляется к стропу, и при его натяжении проворачивается в направлении к прижимаемой поверхности. Отличается простотой формы, однако надёжно функционирует лишь при достаточной ширине стального листа: угол распора строп должен быть не менее 60º. Металл малой жёсткости (например, алюминий) такими грузозахватными приспособлениями перемещать запрещается.

Эксцентриковый клещевой захват имеет нижнюю опорную поверхность на рычаге, размеры которой зависят от веса листа и допустимой стрелы прогиба груза: при увеличении данных параметров длина и ширина опорной поверхности увеличиваются. Двойной эксцентрик обеспечивает более надёжный прижим, кроме того такие исполнения горизонтальных захватов для металла считаются более универсальными.

При выборе параметров механического захвата для транспортировки листового металла учитывают его грузоподъёмность, а также возможность агрегатирования с различными видами строп и траверс. Минимальная величина запаса по усилию фиксации составляет 25…30%, за исключением эксцентриковых и фрикционных захватов (для них коэффициент запаса принимается в пределах 60…65%).

Цена механических захватов для листового металла, в зависимости от производителя составляет:

• Для рычажных захватов – 2000…5000 руб.;
• Для эксцентриковых захватов типа бульдог — 4000…8000 руб.;
• Для струбцинных захватов – 7000…10000 руб.

Захваты для листовой стали

В связи с возрастающими требованиями обеспечения безопасности на территории промышленных предприятий, увеличивается потребность на надежные и безопасные грузозахваты. Во многих модификациях конструкторы предусмотрели возможность работы с несколькими вариантами фиксации заготовок.

Захват горизонтальный для листового металла

клещевого типа с механическим прихватом оснащен рычажным механизмом. Движение стопора начинается после того, как захватное устройство опирается на специальный элемент, предназначенный для подъемных действий.

Технические характеристики:

• предельная грузоподъемность — 550 тонн;

• максимальный диаметр — 1,25 метров;

• выдерживает высокую температуру — до 20000 С.

Допускается эксплуатировать оборудование в любых промышленных условиях, даже характеризующихся агрессивностью. Данным видом грузозахвата пользуются сталелитейные производства и прокатные станы.

Захваты вертикальные для листового металла

широко востребованы складами предприятий, занимающихся сбором металлолома, а также заготовительными участками промышленных цехов, где применяется метод вертикальной укладки листового металлопроката. Преимущество такого способа штабелирования металлических изделий заключается в том, что существенно сокращается площадь хранения заготовок. Для удобства прихвата и облегчения извлечения листов из штабеля, направляющие грузозахвата исполняются не на 100% вертикальными, а с определенным уклоном — примерно на 10 — 15º.

Горизонтальные захваты для металла

Эксцентриковые, винтовые и ряд исполнений клещевых захватов пригодны также и для транспортировки листов в горизонтальном положении. В частности, для захватов «бульдог» видоизменяется только расположение опорной поверхности рычага (с вертикальной на горизонтальную), а конструкция прижимной челюсти остаётся практически без изменений.

Наибольшие конструктивные отличия претерпевают клещевые захваты горизонтального типа. В зависимости от толщины листа они могут изготавливаться с храпцами, и с подхватами. Первые вариант используется при транспортировке только толстолистового металла (толщиной от 25 мм и более). Храпцовый захват представляет собой пару неравноплечих рычагов, которые фиксируют лист только по его толщине. Противоположный конец рычага прикрепляется к стропу, и при его натяжении проворачивается в направлении к прижимаемой поверхности. Отличается простотой формы, однако надёжно функционирует лишь при достаточной ширине стального листа: угол распора строп должен быть не менее 60º. Металл малой жёсткости (например, алюминий) такими грузозахватными приспособлениями перемещать запрещается.

Эксцентриковый клещевой захват имеет нижнюю опорную поверхность на рычаге, размеры которой зависят от веса листа и допустимой стрелы прогиба груза: при увеличении данных параметров длина и ширина опорной поверхности увеличиваются. Двойной эксцентрик обеспечивает более надёжный прижим, кроме того такие исполнения горизонтальных захватов для металла считаются более универсальными.

При выборе параметров механического захвата для транспортировки листового металла учитывают его грузоподъёмность, а также возможность агрегатирования с различными видами строп и траверс. Минимальная величина запаса по усилию фиксации составляет 25…30%, за исключением эксцентриковых и фрикционных захватов (для них коэффициент запаса принимается в пределах 60…65%).

Цена механических захватов для листового металла, в зависимости от производителя составляет:

• Для рычажных захватов – 2000…5000 руб.;
• Для эксцентриковых захватов типа бульдог — 4000…8000 руб.;
• Для струбцинных захватов – 7000…10000 руб.

Ацетиленовый редуктор. Укрощаем опасный газ

Реле давления для компрессора. Подключение и настройка

Горизонтальные захваты для металла

Эксцентриковые, винтовые и ряд исполнений клещевых захватов пригодны также и для транспортировки листов в горизонтальном положении. В частности, для захватов «бульдог» видоизменяется только расположение опорной поверхности рычага (с вертикальной на горизонтальную), а конструкция прижимной челюсти остаётся практически без изменений.

Наибольшие конструктивные отличия претерпевают клещевые захваты горизонтального типа. В зависимости от толщины листа они могут изготавливаться с храпцами, и с подхватами. Первые вариант используется при транспортировке только толстолистового металла (толщиной от 25 мм и более). Храпцовый захват представляет собой пару неравноплечих рычагов, которые фиксируют лист только по его толщине. Противоположный конец рычага прикрепляется к стропу, и при его натяжении проворачивается в направлении к прижимаемой поверхности. Отличается простотой формы, однако надёжно функционирует лишь при достаточной ширине стального листа: угол распора строп должен быть не менее 60º. Металл малой жёсткости (например, алюминий) такими грузозахватными приспособлениями перемещать запрещается.

Эксцентриковый клещевой захват имеет нижнюю опорную поверхность на рычаге, размеры которой зависят от веса листа и допустимой стрелы прогиба груза: при увеличении данных параметров длина и ширина опорной поверхности увеличиваются. Двойной эксцентрик обеспечивает более надёжный прижим, кроме того такие исполнения горизонтальных захватов для металла считаются более универсальными.

При выборе параметров механического захвата для транспортировки листового металла учитывают его грузоподъёмность, а также возможность агрегатирования с различными видами строп и траверс. Минимальная величина запаса по усилию фиксации составляет 25…30%, за исключением эксцентриковых и фрикционных захватов (для них коэффициент запаса принимается в пределах 60…65%).

Цена механических захватов для листового металла, в зависимости от производителя составляет:

• Для рычажных захватов – 2000…5000 руб.;
• Для эксцентриковых захватов типа бульдог — 4000…8000 руб.;
• Для струбцинных захватов – 7000…10000 руб.

Ацетиленовый редуктор. Укрощаем опасный газ

Реле давления для компрессора. Подключение и настройка

Особенности конструкции вертикальных захватов

Конструкция вертикальных захватов для листов металла является достаточно простой и надежной. Она обеспечивает качественную фиксацию и удержание грузов на высоте, без привлечения физической силы оператора или вспомогательного оборудования. Благодаря своим качествам, вертикальные захваты являются неотъемлемой частью при выполнении погрузочно-разгрузочных, сборочных и монтажных работах.

В классическую конструкцию вертикальных захватов входят следующие элементы:

· Рым-болт – основной крепежный элемент, предназначенный для установки захвата на крюк грузоподъемного оборудования;

· Корпус с внутренними элементами – принимает на себя основную нагрузку в процессе фиксации и подъема грузов. Состоит из целого комплекса деталей, в том числе: штифта, пружины, упорной пяты, шплинта, шарнирного соединения и др.;

· Подвижная щека – является основным фиксирующим оборудованием, обеспечивающим устойчивую фиксацию груза между элементами захвата. Для повышения эффективности, оснащена зубчатой подошвой;

· Блокирующий рычаг – вспомогательный блокирующий элемент, работающий по принципу карабина. После установки захвата на груз, оператор переключает блокирующий рычаг и оборудование фиксирует щеку в предустановленном положении, не позволяя грузу выскальзывать в процессе подъема и перемещения.

В зависимости от производителя, типа модели и функциональных возможностей вертикального захвата, конструкция может иметь индивидуальные особенности. При выборе решения под реализацию конкретных задач, рекомендуем проконсультироваться с профильным специалистом.

Как выбрать и где купить вертикальные захваты для листов металла

Выбор подходящей модели вертикального захвата нужно выполнять на основе технических характеристик рассматриваемой модели. Также стоит учитывать специфику и сложность поставленных задач на конкретном объекте. В некоторых случаях, может потребоваться парное использование 4-х и более захватов для подъема одной плиты.

Технические характеристики вертикальных захватов:

· Грузоподъемность – большинство моделей имеют грузоподъемность от 1 до 10 тонн;

· Толщина листа – захваты могут фиксировать листы толщиной от 0,2 до 0,8 см;

· Наличие/отсутствие поворотного механизма – обеспечивает повышенную маневренность груза после подъема.

В интернет магазине промышленного оборудования «Стравител» представлены вертикальные захваты от лучших отечественных и зарубежных производителей. Воспользовавшись удобным фильтром, вы сможете отсортировать подходящие модели по заданным параметрам.

Если у вас остались вопросы или необходима развернутая консультация от профильного специалиста – обратитесь к нашим менеджерам, и они помогут!
