Вводной автомат перед счетчиком или после счетчика: как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

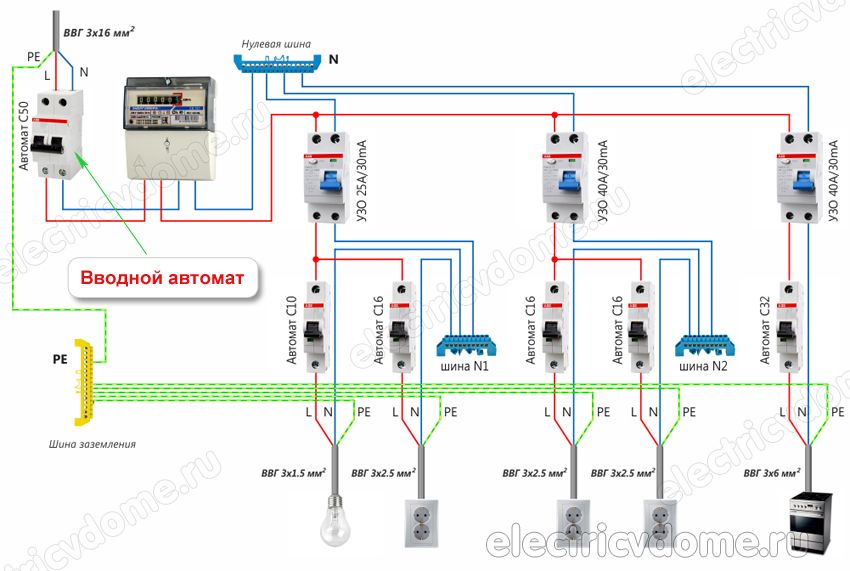

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Технические характеристики

Рабочие и пороговые данные работы узлов счетчика у приборов с разным классом точности отличаются. Для 1 класса заданный порог чувствительности составляет 20мА (ном 5А), 40 мА (10А). 2 классу точности соответствуют 25 мА, 50 мА. Потребляемая собственная активная мощность – 1,6 Вт.

Считающий механизм выполнен с такой разрядностью (кВтч): младший 0,1, старший 10 000.

Перевод на летнее (и обратно) время можно задать автоматически или запретить.

Внутренний отсчет времени при отключенном питания сохраняет отклонение не более 0,5 с/сут. Архив показаний содержит информацию 10 лет без подачи напряжения. Отказ при наработке не меньше 88 000 ч. Срок эксплуатации (в среднем) 30 лет. Поверка производится с периодичностью 10 лет.

4 Подбираем подходящий автомат ввода – на какие параметры нужно опираться

Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания. Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь

Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА

Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму

Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА

Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.

https://youtube.com/watch?v=QWn5hL4ZnMM

При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:

В. Применяется, если отсутствуют мощные электроприборы.
С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
D. Ставят при наличии мощного оборудования.

Важно

Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить

Какой нужно ставить автомат на счетчик: 16 или 25 ампер?

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. …
L1 5000 W + L2 5000 kW + L3 5000W = 15000 W.
Полученные ваты переводим в киловатты:
15000 W / 1000 = 15 kW.
Полученное число умножаем на 1,52 и получаем рабочий ток А.

Гаражная электрика для начинающих

Почитал записи посвященные гаражной проводке, комментарии к ним, немного удивился и решил сделать эту запись.Распространенный случай — установка автомата еще до счетчика.

В нашем ГСК за автомат установленный до счетчика могут тупо отрезать кабель. И доказывай потом, что ты не верблюд.

Розетки и автоматы.Самая хорошая розетка держит 16 ампер. Это максимум.Что будет, если ваша распрекрасная китайская розетка, подключенная к автомату на 32 А начнет гореть? Очень может быть, что не произойдет ровно ничего. Розетка будет тихонько гореть, пластик будет капать, но автомат останется включенным. Поверьте, такие случаи бывали.

Не стоит быть жадным до ампер и ставить на свет автомат в 25 ампер, свет от этого ярче не станет.

Есть проверенная временем и людьми схема: на розетки 16А, на свет 10, лучше даже 6А.

Если есть мощный потребитель (сварка, компрессор, ТЭН) лучше поставить отдельный автомат.

Соединительные клеммы необходимо протягивать не реже раза в год.Плохой контакт вызывает нагрев, оплавление и пожар.По отзывам некоторых электриков создателя клеммника как на картинке ниже в аду ожидает персональный котел. Эти клеммники саморазвинчивающиеся.

Лучше потратить побольше денег, но обезопасить себя соединив провода при помощи клеммника wago. Он не подходит на силовые цепи, но отлично подойдет для проводки на свет и другие маломощные потребители.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Его не придется протягивать, короче можно поставить и забыть. Хотя некоторые считают, что нет ничего лучше хорошей доброй скрутки. Это уже дело вероисповедания, но скрутка должна быть действительно хорошей.

Нет единого мнения что лучше. Клеммник, wago или скрутка. Каждый сам для себя должен решить, что ставить.

Не забываем, что соединять провода разного сечения не самая хорошая затея, не рекомендуется скручивать многожильные и одножильные, т.к. нормальной скрутки не получится, а тем более разного материала (например медный провод скручивать с алюминиевым) — плохая, очень плохая затея.

Данный опус написан совсем даже не электриком, если есть ошибки — прошу поправить. Дополнения по электрике для чайников очень нужны, давайте сделаем наши гаражи безопаснее.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата. Спрашивайте, я на связи!

Инструменты для установки розетки

Чтобы правильно сделать розетку в стене своими руками, обязательно потребуется хотя бы минимальный набор инструментов, предназначенных для электромонтажных работ. Собственно это:

две отвертки категории шлиц с шириной жала 2 и 4 мм;
две отвертки категории крест (маленькая диаметром 2 мм, большая — 3 мм);
отвертка-индикатор «ноль — фаза», «разрыв цепи»;
монтажный нож;
молоток;
пассатижи, молоток, кусачки-бокорезы.

Заметка: ручки инструментов должны быть изготовлены (либо покрыты) изолирующим материалом, или иметь специальные изолирующие насадки.

Возможно, при установке розетки не помешает иметь и специальные клещи, предназначенные для зачистки концов провода. Вещь очень удобная, и стоит недорого.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

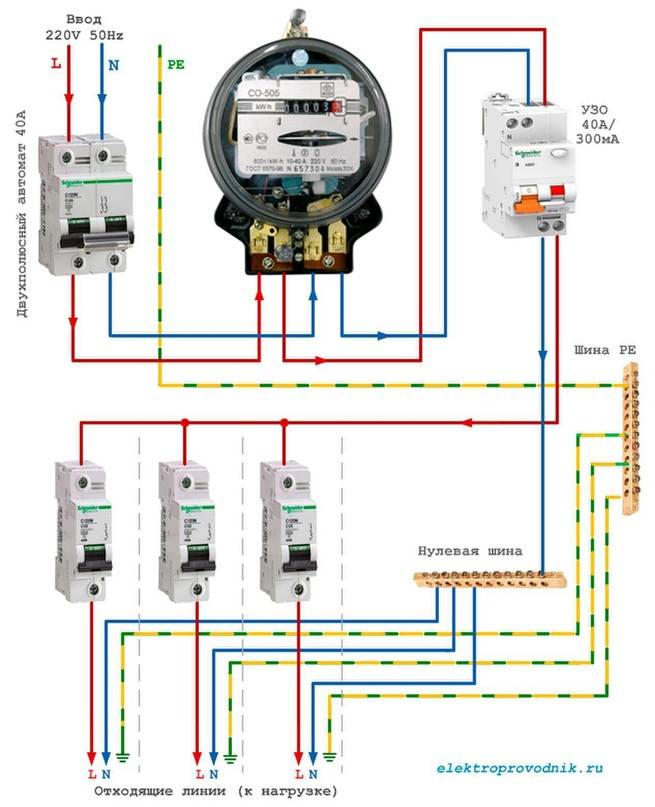

Монтаж автомата к счетчику

При подключении руководствуются требованиями Правил установки электросчетчиков. В них указано, что кабель питания подходит к неподвижным контактам, расположенным сверху, при любом варианте подключения устройства.

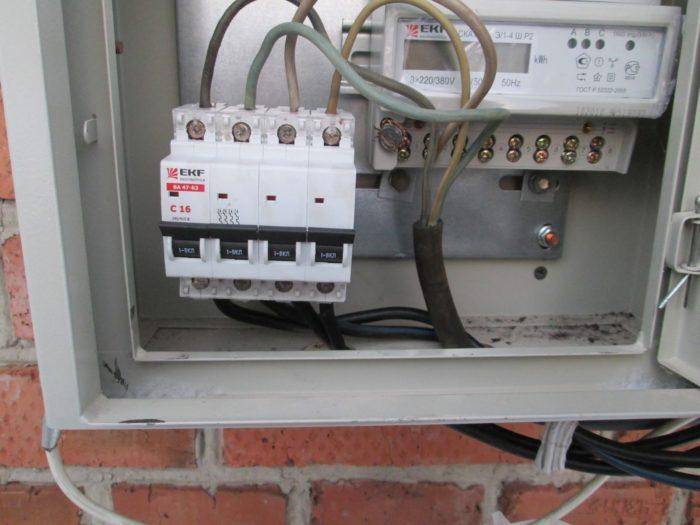

Счетчик устанавливают как на территории квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт прибора должен иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна проверять, насколько правильно выполнен монтаж приборов учета и проводов.

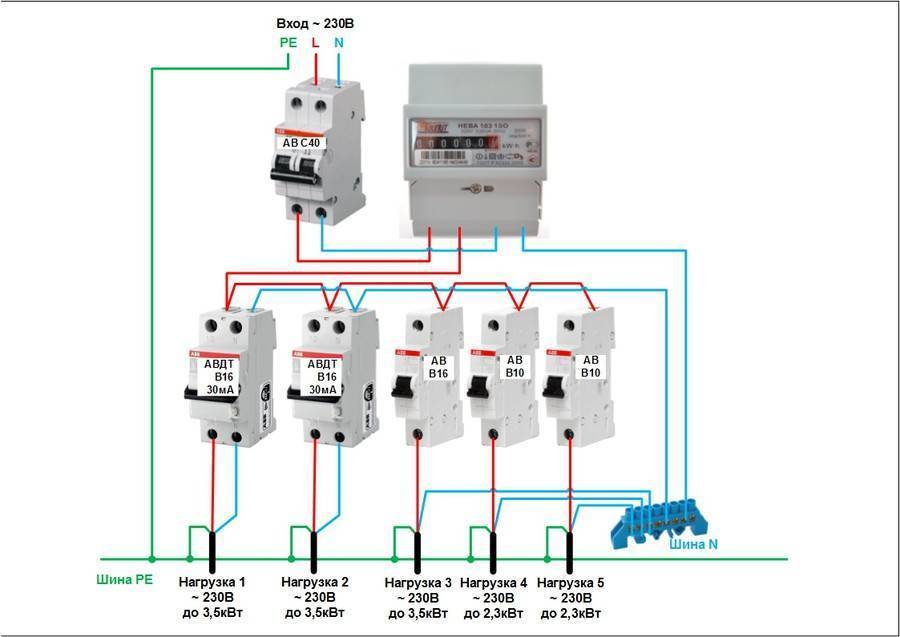

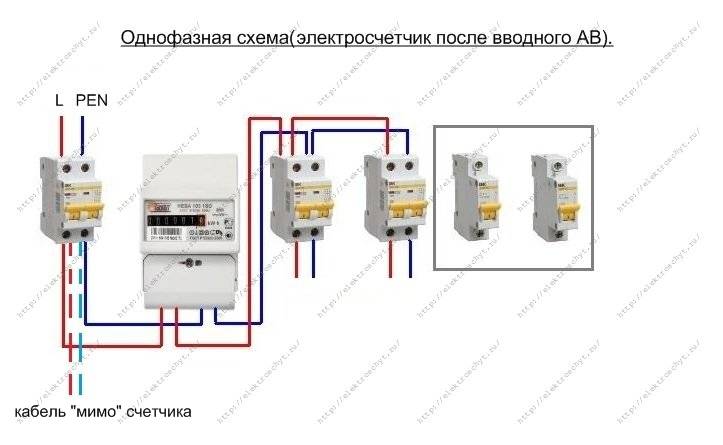

Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буквой L). На фазу ставят только один автомат для счетчика согласно принятым нормам. При возможности советуют использовать выключатель с двумя полюсами. Обычно такую систему используют в старых зданиях. Проводник питания присоединяют к входящей клемме пакетника, затем пропускают через счетчик и разводят по защитным приборам. Нулевой кабель тоже проводят через прибор учета. Следует обязательно изучить паспорт устройства, где указана правильная схема подключения проводов к клеммам. В паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.

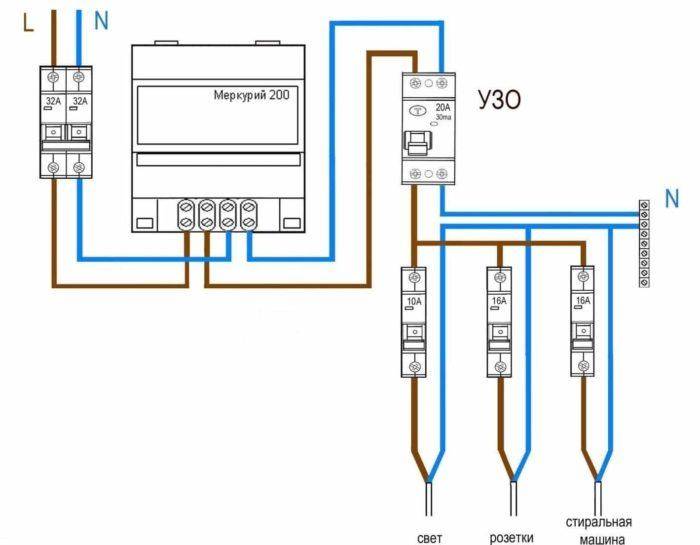

Основное правило подключения – сверху нужно подсоединить кабель питания, а снизу – провод нагрузки. Если потребуется замена автомата или подключение дополнительных кабелей, то в будущем не возникнет необходимость разбираться в проводах.

Конец кабельных жил зачищают на 10 см. Так провод проще входит в щиток и сгибается, что облегчает установку нескольких автоматов. Изоляцию внутри кабеля снимают на 1 см.

Проводники маркируют разными цветами:

белый и коричневый цвета используют для фазного провода;
черным, синим, голубым цветом обозначают нулевой кабель;
зеленый цвет для заземления.

После зачистки провода, его вставляют в контакт сверху и фиксируют винтом с помощью отвертки. Если провод гибкий, то лучше подсоединить специальные наконечники. Они обеспечивают надежность соединения.

Нельзя допускать при подсоединении:

попадание изоляции под зажим;
слишком сильного перетягивания провода, чтобы не допустить изменение в форме корпуса и нарушения в работе переключателя.

В щиток могут быть встроены несколько защитных устройств, которые соединяют перемычками, но эффективнее использовать подобранную по размеру шину.

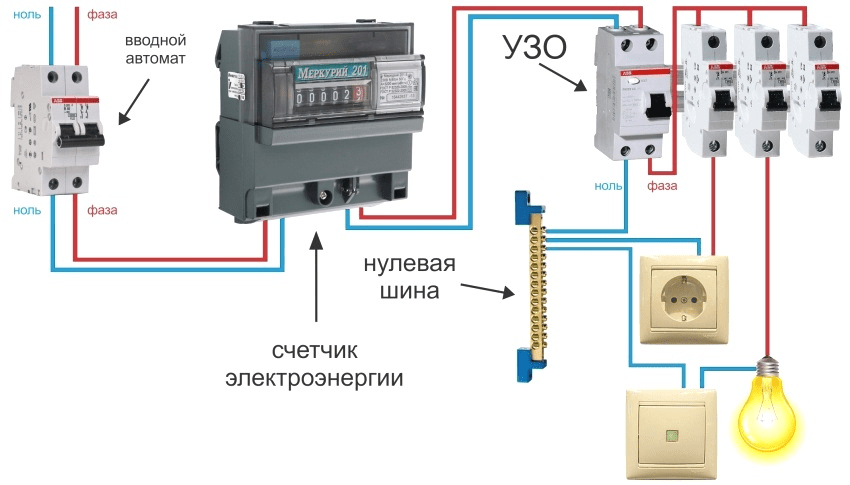

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы

В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
дифференциальные автоматы, выполняющие обе перечисленные функции.

Вводной защитный автомат: типы устройств и особенности выбора

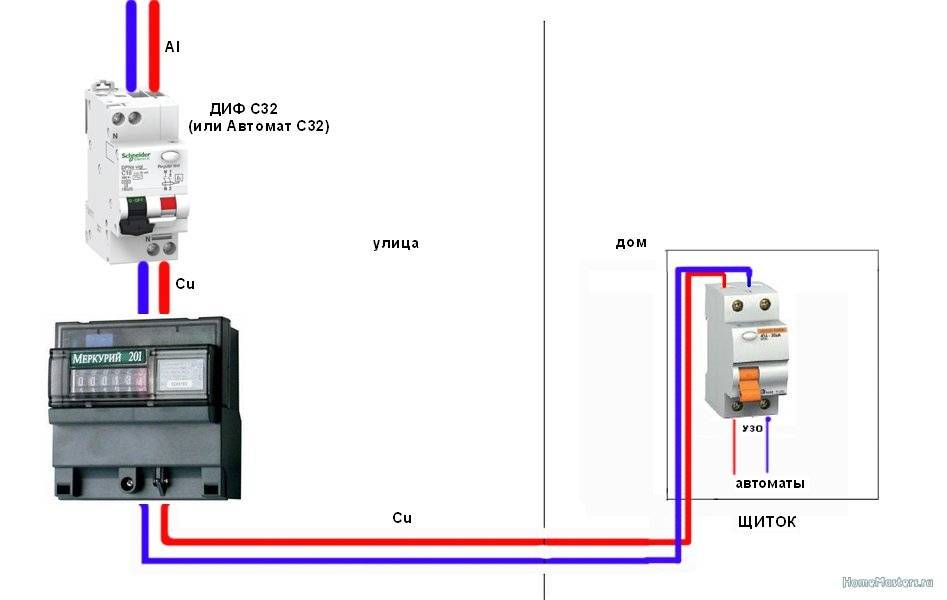

Как было сказано выше, вводные автоматы позволяют отключить питание электропроводки, если ее необходимо отремонтировать или произвести модернизацию. Вводной автомат обычно не устанавливают в квартиру, его монтаж производится чаще всего производится на лестничной площадке. В одноэтажных зданиях их устанавливают снаружи дома, на улице. Внешне входной автомат практически неотличим от защитных устройств, смонтированных внутри распределительных щитов, но при этом величина номинального тока, на которую он рассчитан, гораздо выше.

Защитные устройства, устанавливаемые на ввод, могут иметь от двух до четырех полюсов. Количество их у выбранного автомата зависит от механизма энергоснабжения, монтаж которого произведен на объекте.

Иногда перед электросчетчиком на ввод ставят простой защитный размыкатель с большим номиналом тока. Монтаж этого прибора не обеспечивает надежной защиты проводки, поскольку при обесточивании происходит разрыв фазной линии, но при этом нулевой проводник по-прежнему контактирует с устройством подачи электричества.

Что такое автоматический выключатель и их разновидности – на следующем видео:

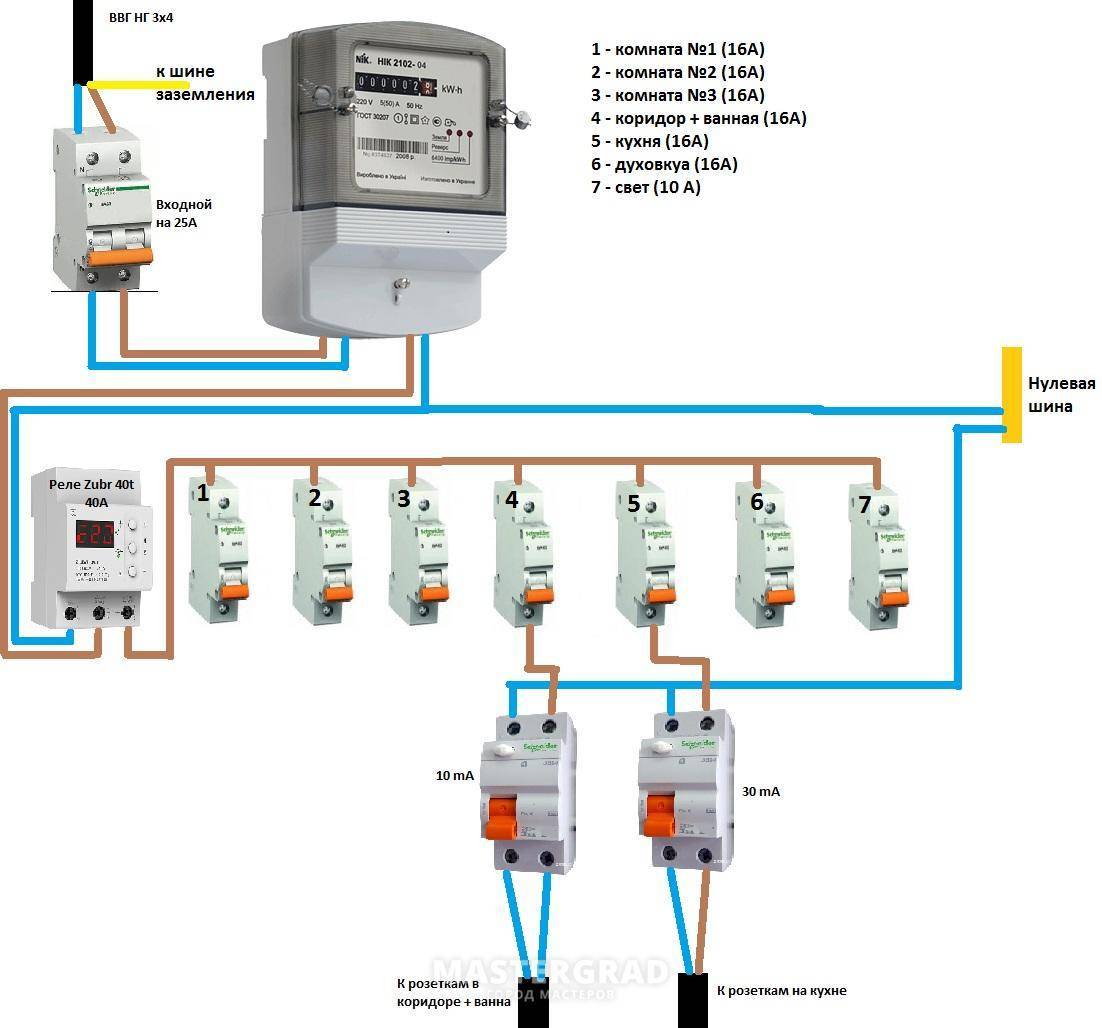

Какой автомат по номиналу поставить на квартиру или частный дом, можно решить, посчитав суммарный ток проводника и линий электропитания. Расчеты нужно делать, исходя из того, что все приборы включены, а значит, линия находится под максимальной нагрузкой.

Подбирая вводное устройство, следует учитывать мощность, которая потребляется объектом, а также фазность энергопитания. В однофазных сетях перед электросчетчиком нужно устанавливать ВА на два полюса, для трехфазных цепей – на три или на четыре.

Напряжение к аппарату подводится посредством воздушной или подземной линии.

Виды автоматических выключателей

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Выбор автоматов в домовой или квартирный щиток

В электрическом щитке используют три типа устройств:

Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.

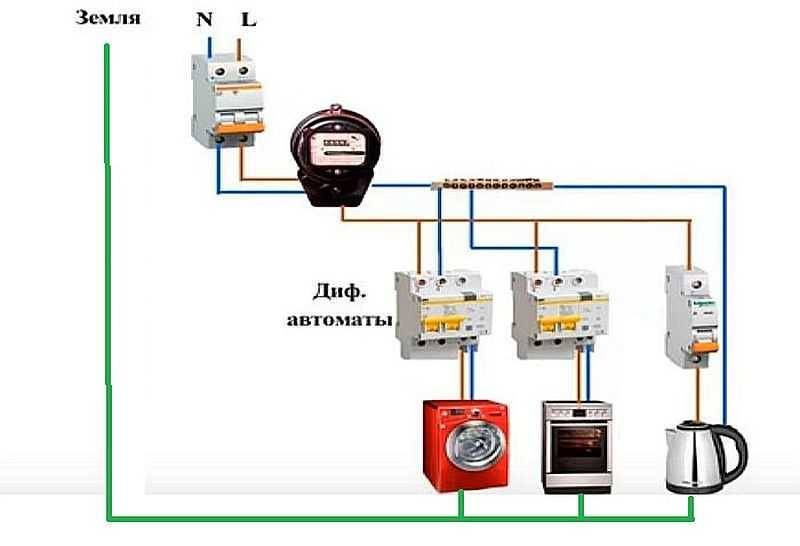

Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.

Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль

Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата

Автоматы защиты

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Какие цифры на корпусе что обозначают

Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.

Виды и типы УЗО

УЗО есть двух типов действия: электронные и электронно-механические. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать для щитка в дом или квартиру нужно их. Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание.

Чтобы понять, какое из устройств перед вами, достаточно иметь под рукой небольшую батарейку и пару проводов. Питание от батарейки подаете на любую пару контактов УЗО. Электро-механическое при этом сработает, электронное — нет. Подробнее об этом в видео.

Далее различают УЗО по типу тока, на изменения которого они реагируют:

Получается, что тип B дает самую полную защиту, но эти устройства очень дороги. Для домового или квартирного щитка вполне достаточно, типа A, но не AC, которые в основном продаются, так как стоят дешевле.

Кроме типа УЗО, его подбирают по току. Причем по двум параметрам: номинальному и утечки. Номинальный — это тот, который может пройти через контакты и не разрушить (сплавить) их. Номинальный ток УЗО берется на ступень выше, чем номинальный ток устанавливаемого в паре с ним автомата. Если автомат необходим на 25 А, то УЗО берите на 40 А.

Еще УЗО бывают разные по времени задержи срабатывания. Они есть двух типов:

Какой поставить автоматический вводной автомат в дом: расчёт необходимого количества ампер Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Спрашивайте, я на связи!

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.
