Водоснабжение частного дома из скважины: типовая схема

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

  1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
  2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
  3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

  1. Производительность насосной станции не может быть большей, чем дебит скважины.
  2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

  • предотвращение гидроударов, способных вывести из строя элементы и узлы;
  • экономия моторесурса насоса методом периодических отключений когда это возможно;
  • накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
  • поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

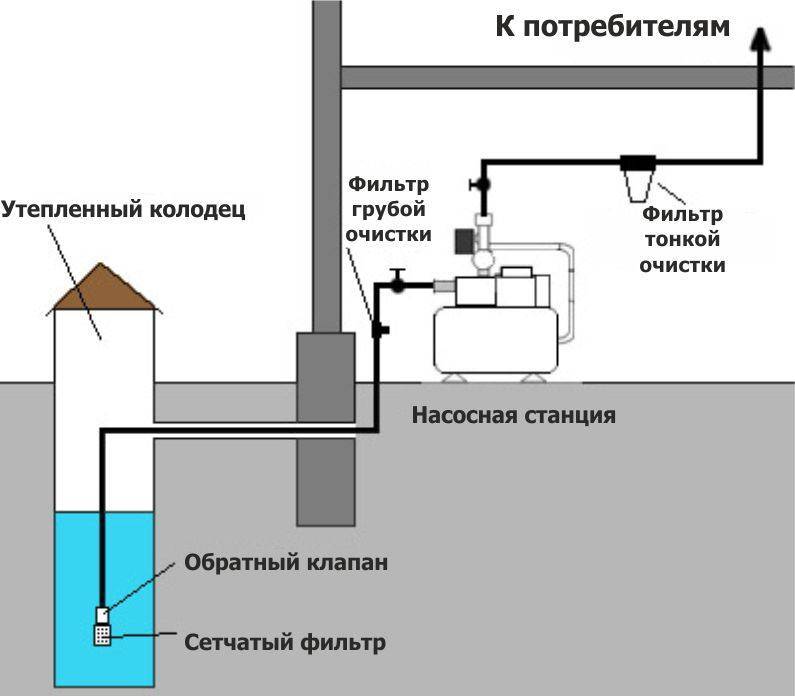

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Оборудование для бурения своими руками

Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

спиральный (или змеевик);

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Обустройство кессона при проведении воды из скважины

Кессон обязательно придется монтировать, если вы эксплуатируете скважину круглый год. Эта конструкция выполнена в виде водонепроницаемой камеры, которая находится в водонасыщенной почве. Источник с кессоном просто обслуживать и использовать.

Помимо кессона, также следует монтировать гидроаккумулятор, погружной либо поверхностный насос, трубы, запорную арматуру, а также оголовок.

Для чего это необходимо:

  • оборудование будет аккуратно расположено в камере, не потребуется выделять площадь в жилом здании. В коттедж придется лишь проложить трубу, пустить электрокабель для насоса;
  • когда вы проживаете в домике в летнее время года, чтобы сливать воду из системы осенью, вам потребуется открыть сливной кран, который расположен в кессоне.

В случае, если на территории множество потребителей, потребуется вывести из кессона несколько трубопроводов. Чтобы открыть или перекрыть подачу воды, устанавливают вентили.

Чтобы из скважины было легко доставать насос для обслуживания, следует установить лебедку в верхнем отделении камеры.

Камера препятствует промерзанию оборудования, которое расположено в скважине. Когда кессон установлен оптимальным образом, скважина не промерзнет, даже если на улице будет сильный мороз.

Если оборудован кессон, на скважину не будут оказывать негативное влияние холод, снег и другие погодные явления.

Главное, чтобы кессон был полностью герметичным. В противном случае по обсадной трубе в водонос будут проникать загрязнения из камеры. Чтобы вода всегда оставалась чистой, оголовок и кессон должны быть сухими.

Для определения высоты кессона необходимо учитывать то, на какую глубину промерзает почва. Кессон должен быть расположен ниже глубины промерзания, поэтому ориентироваться стоит как минимум на 200 см. Чтобы эксплуатировать скважину было удобно, диаметр кессона должен составлять 100–150 см.

Камера может быть металлической, пластиковой, кирпичной либо железобетонной. На дне должно быть место крепления конструкции на обсадной колонне. В стенках кессона располагаются патрубки, через которые выводятся водопроводные трубы, электрокабели. Чтобы можно было легко добраться до оборудования, в кессоне монтируют лестницу. Сверху камеры устанавливается плотная крышка.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Технология обустройства системы водоснабжения частного дома из скважины

Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.

Как провести воду из скважины в дом — обустройство источника

Типы скважин на воду.

С учетом потребности в воде выбирают подходящий тип скважины:

  1. Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
  2. На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.
  3. Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.

Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.

Магистраль для системы водоснабжения частного дома

Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Насосное оборудование для водоснабжения дома.

Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:

  1. Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
  2. На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
  3. Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.

Подбор агрегата по принципу действия:

  1. Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
  2. Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.

Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.

Характеристики, которые нужно учесть при подборе насосного оборудования:

  1. Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
  2. Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
  3. Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
  4. Тип соединения с трубопроводом и его диаметр.
  5. Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.

Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.

Информация о трубах

Водопроводные трубы из сшитого полиэтилена

Сшитый полиэтилен для подвода к водоразборным точкам используется, как правило, при необходимости подземной прокладки, особенно когда траншея прокопана не по прямой линии, а с поворотами. Такой материал гораздо дешевле полипропилена и металлопласта, поэтому в 99% случаев именно его используют на участке между домом и скважиной. По цвету он может быть разным (синим, жёлтым, красным, но чаще всего – чёрным).

Фитинги для полиэтиленовых труб

Для стыковки, разветвления, переходов на другой диаметр и поворотов полиэтиленовых труб используются специальные резьбовые фитинги: переходники, муфты, тройники, уголки (колена) и редукции, которые вы видите на фотографии. У таких соединений есть явное преимущество – они сделаны из полиэтилена, не подверженного коррозии и их не нужно сваривать.

Допустимое перманентное давление до 6 атм
Внешний ø ммВнутренний ø ммТолщина стенки, мм Масса кг/мпогонный
2521,42,00,151
3227,762,00,2
4035,42,30,286

Труба PPR PN-20 в разрезе – указаны все имеющиеся слои

Полипропиленовые трубы (PPR) дополнительно маркируются такими буквами, как PN-x атм, где x означает, что такая труба способна выдерживать такое то постоянное давление на протяжении 50 лет. Они могут быть фольгированнымми (PN-20 и PN-25) и без армирования (PN-10 и PN-16). В домашних условиях для монтажа обычно применяют PPR PN-20 как для холодной и горячей воды, так и для отопления (PPR PN-20 ещё называют универсальной трубой).

ПоказателиPN-10PN-16PN-20PN-25
Рабочее давление, атм10162025
Рабочая температура, ⁰C45609595

Таблица рабочих параметров полипропиленовых труб

Считается, что PN-10 и PN-16 предназначены только для холодной воды и это подтверждается практикой, но при этом PN-10 пригодно разве что для оросительных систем, хотя PN-16 всё-таки можно укладывать для разводки водоснабжения. А вот PN-20 используют чаще всего, причём, как для ХВС и ГВС, так и для отопления. У PN—25 несколько толще стенка, но сантехники такую PPR используют крайне редко по той причине, что армирующая алюминиевая фольга находится очень близко к поверхности. Для того чтобы сварить PPR с каким-либо фитингом её сначала обрабатывают шайвером, срезая верхний слой вместе с армированием и только после этого сваривают.

Полипропиленовые фитинги и кронштейны

У полипропиленовых фитингов и кранов эксплуатационный ресурс идентичен трубам, то есть, это 50 лет гарантии, которую дают нормальные (имеющие патент) производители на свою продукцию. Конечно, тот же PPR кран выглядит не так красиво, как стальной или медный, но вы видели где-нибудь металлическую запорную арматуру, на которую бы кто-то из производителей дал такую гарантию по сроку годности?! Конечно же, нет, и в этом заключается главное качество полипропилена и его одобрение всеми профессиональными сантехниками.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
