Принцип работы
Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.
Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.

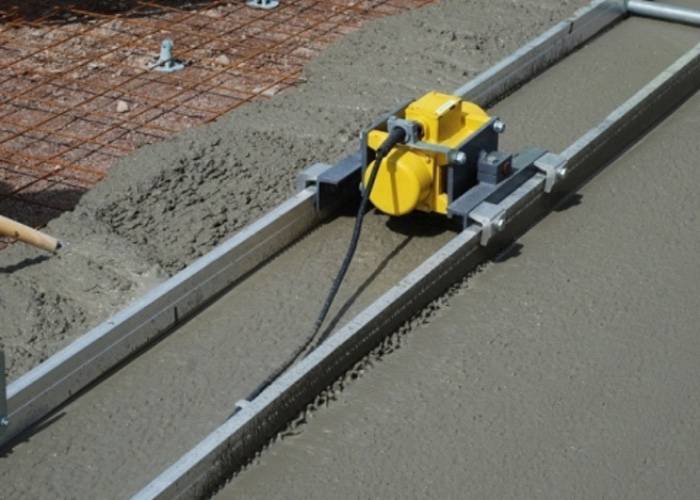

Технология уплотнения с помощью виброрейки
Инструкция для работы с виброрейкой довольно проста:
- До заливки бетона на нулевой уровень устанавливаются направляющие со строгим соблюдением горизонтали.
- Затем на направляющие устанавливают конструкцию виброрейки.
- Бетон заливается таким образом, чтобы его уровень был чуть выше нижнего края инструмента.
- Выполняется непосредственно процесс уплотнения и одновременного выравнивания бетонной поверхности:
- Запускаем механизм создающий вибрацию.
- Протягиваем рейку по направляющим.
Часто в газетных объявлениях встречаются хозяева самодельных устройств, которые готовы за небольшую плату предоставить вам свою виброрейку
Принцип работы
Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.
Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.
Основные параметры классификации устройств
Все ручные виброрейки разделены на три основные категории:
- Инструменты для бетона. Пригодятся для работы с тяжелым раствором на обширных площадках. Приборы массивные, много весят, часто применяются в строительстве, на открытом воздухе.
- Вибрационные рейки для стяжки. Занимают меньше места и не так много весят. Применяются для создания стяжек пола внутри помещения. Подойдут для прессования и выравнивания поверхности под разные напольные покрытия – плитку, паркет, линолеум и другие, а также под установку дополнительного обогревательного оборудования.
- Виброшвабры. Работа виброрейками такого типа максимально упрощена. Они пригодятся для того, чтобы тонко довести уровень пола до нужных проектных показателей.
Существует и две категории инструментов, у которых различается строение рейки:
- С постоянной конфигурацией. Их длина не меняется в процессе использования.
- С настраиваемой конфигурацией. У такого инструмента есть два основных типа. Телескопические приборы могут раздвигаться на длину до двух метров. Секционные тоже могут быть удлинены, но рейки в них соединяются друг с другом – это отдельные сегменты.

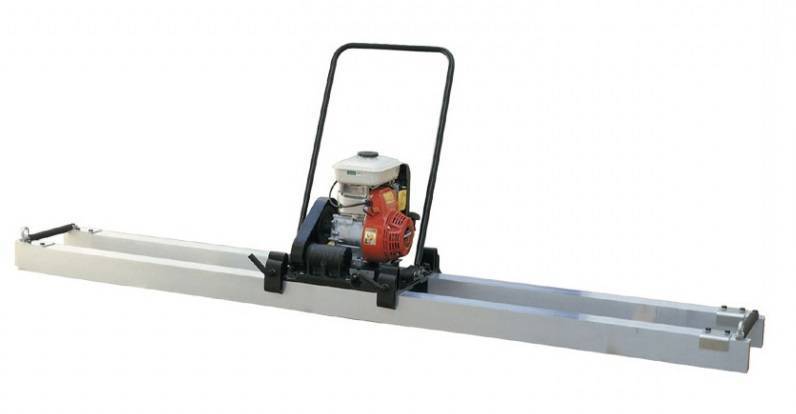

Описание бензиновой модели марки НАРВИН ВРБ 4-7 045-0582
Эта виброрейка является высокотехнологичным оборудованием и превосходно подходит для эксплуатации для строительных площадок, где нет источников внешнего питания. Направляющие можно изменить по длине в пределах от 4 до 7 м, что расширяет область использования приспособления. Данная виброрейка, цена который довольно внушительна и составляет 62600 руб., используется для распределения, выравнивания и уплотнения бетонной смеси.
Работает оборудование за счёт бензинового двигателя, который является достаточно мощным и обеспечивает высокую эффективность работы. Мощность равна 4000 Вт. Работает агрегат за счёт четырехтактного двигателя. Мощность в лошадиных силах равна 2,9.
Эта виброрейка, цена которой оправдана, имеет множество положительных особенностей, среди них следует выделить:
- удобное обслуживание;
- усиленную конструкцию;
- устойчивую работу.
Что касается удобства обслуживания, то оно выражено в выгодном расположении топливного бака. Это позволяет оператору легко осуществлять дозаправку. Нельзя не упомянуть еще и усиленную конструкцию. Оборудование прочное и жёсткое благодаря поперечным перекладинам.
Срок эксплуатации виброрейки продлевается, ведь производитель позаботился о демпфирующих подушках. Конструкция является телескопической, она не предусматривает дополнительного обслуживания. Алюминиевый профиль имеет незначительный вес. Как показывает практика, данная модель оборудования отличается высокой эффективностью работы.
Как сделать ручки?
Схема виброрейки для изготовления своими руками
Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.
Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.
По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления
При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства
Что такое реечный виброуплотнитель
По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками. При вращении вала смещенный центр тяжести эксцентриков вызывает механические колебания, передающиеся правилу в виде вибраций различной частоты. В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей. Для управления конструкцией предусмотрены рукоятки с виброизоляционным покрытием, а для переноски – транспортные ручки.
Виброобработка бетонной смеси предотвращает образование пустот в застывшем растворе и трещин на его поверхности, тем самым улучшая его эксплуатационные свойства.
Реечные уплотнители также применяются при работе с сухими стяжками (при уровне влажности 20%). С помощью виброреек можно быстро и качественно укладывать тротуарную плитку.
Виброрейка для бетона – классификация устройств
Вибрационные уплотнители реечного типа классифицируются по различным критериям:
- особенностям конструкции;
- области применения;
- типу приводной станции;
- материалу рейки;
- мощности привода;
- длине площадки.
Виброрейки также отличаются:
- массой. Более тяжелые устройства применяются при повышенной плотности бетонного раствора, который следует утрамбовать на большую глубину;
- частотой колебаний. Амплитуда вибрационного воздействия определяется конструктивным исполнением привода и эксцентрика;
- эффективностью работы. Небольшая скорость перемещения с повышенной вибрацией обеспечивают максимальный эффект;
- ценой. Продукция известных фирм-производителей и профессиональный инструмент стоит значительно дороже.
В зависимости от особенностей применения и видов выполняемых строительных работ инструмент классифицируется следующим образом:
- устройства с плавающим рабочим органом. Устанавливаются на бетонную поверхность. Отличаются длиной рейки, которая достигает 5 метров. Глубина вибрационного воздействия составляет до 18 см вглубь бетонного массива. Плавающие устройства характеризуются малым весом и легко обслуживаются одним оператором;
- оборудование, которое перемещается по предварительно установленным направляющим. Отличается повышенной длиной рабочего органа, которая составляет более 6 метров. Характеризуется повышенной производительностью и может комплектоваться рабочим органом различной длины. Виброуплотнение бетона при этом достигает 30 см.
Конфигурация агрегатов определяет их функциональность и стоимость
Мероприятия по формированию бетонных оснований могут осуществляться в различных условиях:
- закрытом помещении. Применяется оборудование, работающее от электрической сети;
- открытой площадке. Используется виброинструмент с бензоприводом.
В зависимости от конструкции приводной станции и источника энергии устройства делятся на следующие виды:
- электрические. Могут питаться от сети переменного тока или отдельного аккумулятора. Отличаются приемлемой ценой и позволяют легко выполнять работы в различных помещениях. Являются экологически безопасным и довольно бесшумным инструментом. При отсутствии электрической сети могут питаться от специального генератора;
- бензиновые. Отличаются повышенной мощностью, но могут использоваться при выполнении мероприятий только на открытой строительной площадке. Не привязаны к источнику электроэнергии. Являются экономичным инструментом с высокими функциональными возможностями. Скорость выполнения работ зависит от массы вибрационного устройства.
В качестве материала для изготовления рабочего органа используется:
- алюминиевый профиль. Отличается небольшим весом, что позволяет значительно снизить массу вибрационного оборудования. Рейки из легкого алюминия представляют собой мобильные устройства, которые легко переносятся на строительном объекте;
- стальной прокат. Повышенная прочность материала позволяет увеличить прилагаемые усилия и уплотнить массив на большей площади. Устройства из стали отличаются увеличенной массой и требуют приложения значительных усилий при выполнении работ и транспортировке.
Виброрейка для укладки бетона – назначение, сфера использования и конструкция
Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.
Назначение виброрейки:
- передача низкочастотных колебаний через поверхность бетона вглубь массива;
- формирование плоской бетонной основы при перемещении устройства.
В зависимости от объемов строительных работ могут применяться различные виды инструмента:
- профессиональное оборудование, купленное в магазине;
- виброрейка, своими руками изготовленная в домашних условиях.

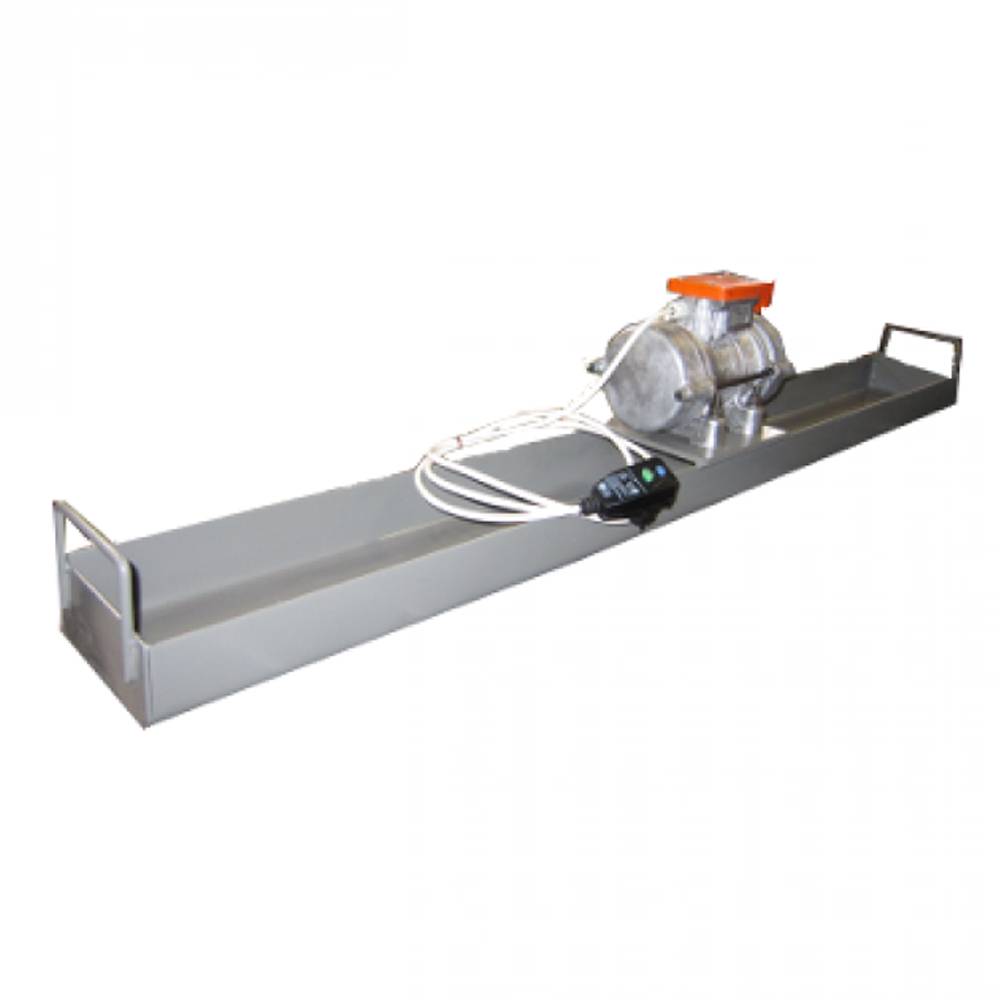

Виброрейка ЭВ-270АПрименение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:
- заливать полы;
- обустраивать площадки;
- бетонировать стяжку;
- обеспечивать горизонтальность дорожных покрытий;
- строить пешеходные переходы;
- возводить мосты.
Рейка отличается простотой конструкции. Она состоит из следующих узлов:
- металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
- малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
- консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.
Виброрейки предназначены для следующих целей:
- ускоренного вывода влаги из массива после укладки бетона;
- повышения однородности бетонной смеси;
- удаления из бетона воздушных включений;
- повышения прочностных свойств монолита;
- обеспечение горизонтальности бетонной поверхности.
В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:
возрастает прочность;

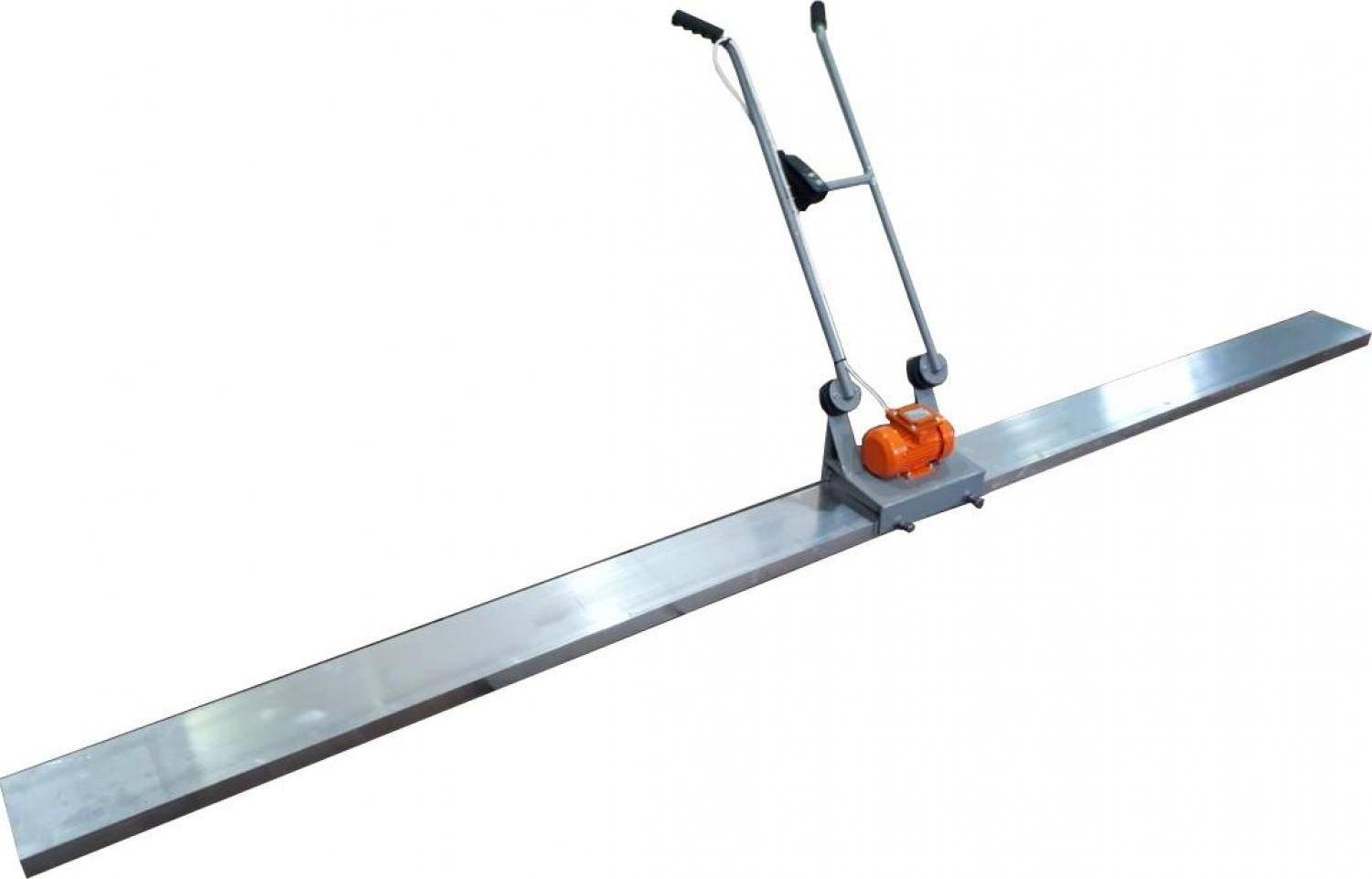

Виброрейка для бетона с направляющими
- повышается износостойкость;
- увеличивается продолжительность эксплуатации;
- растет плотность;
- улучшается внешний вид и качество поверхности.
По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:
- универсальности;
- компактности;
- функциональности;
- практичности;
- надежности.
Принцип работы виброрейки
По технологии устройство сооружается из высококачественного алюминия или стали. Металлическая рама составляет основу виброрейки, но также одним из главных элементов приспособления считается вибрационный механизм, за счет которого, рейка выполняет вибрационное уплотнение бетона. Сердце устройства составляет мотор, он может быть электрическим и бензиновым.
Бензиновая и электрическая виброрейка работает по такой схеме: при включении двигателя начинает работать сам вибрационный механизм, далее в рабочее положение приводится сама рама из алюминия или металла, в окончании вибрация распространяется на определенный участок бетона. Рейки для бетона бывают разные по длине: от 0,5 м до 10 м.
Бензиновый мотор в отличие от электрического типа имеет преимущество в большей мощности, но недостаток заключается в сложности эксплуатации оборудования в помещении из-за выхлопных газов. Электрический двигатель идеально подходит для работы внутри в квартиры или дома. Виброрейка предназначается не только для извлечения кислорода из бетона и его уплотнения, но приспособление также способно выполнять выравнивание поверхности.
Аппарат можно купить и в магазине, но его цена, довольно дорогая, проще и дешевле сделать бензиновую или электрическую виброрейку для бетона своими руками.
Технические характеристики
При выборе виброрейки вам стоит руководствоваться следующими техническими характеристиками, позволяющими выбрать модель с требующимися качествами: 1. Разновидность двигателя: агрегат на электродвигателе или бензиновая виброрейка. 2. Мощность привода: показатель может измеряться либо в л.с., либо в кВт; 3. Размещение привода по отношению к раме агрегата: может располагаться высоко от рамы, а может крепиться прямо к ней. 4. Устройство для управления агрегатом: могут быть различные модификации, в виде руля от велосипеда или черенка. 5. Размер рамы: в зависимости от типа виброрейки и её назначения длина рамы может варьироваться в пределах от 0,5 до 10 метров. 6. Материал рамы: алюминиевая (более лёгкая и более дорогая) или стальная рама.
Виброрейка для укладки бетона – как пользоваться устройством
Выполнять уплотнение и выравнивание бетонного раствора ручным инструментом достаточно сложно. Наличие электро- или бензинового мотора значительно облегчает задачу, вибрации образуются за счет работы двигателя и работник прилагает минимум усилий.
Работать с таким устройством – просто:
- перед каждым использованием проводится внешний осмотр приспособления, определяется его исправность, выявляются возможные дефекты;
- работник должен быть одет в специальную одежду, резиновую обувь;
- перемещение инструмента зависит от модели – плавающий скользит по поверхности раствора, габаритный – передвигается по направляющим, которые устанавливаются до начала заливки бетонного раствора;
- после заливки подготовленного рабочего состава приспособление протягивают по поверхности, образующиеся ямы и углубления заделывают раствором;
- после окончания выравнивания и уплотнения инструмент необходимо хорошо очистить от остатков смеси;
- небольшие неровности после застывания бетона удаляются путем обработки поверхности шлифовальным аппаратом.
Чтобы получить максимально качественный результат, уплотнение следует выполнять медленно, а также использовать исправный инструмент, который можно взять недорого в аренду у .
Для трамбовки и выравнивания неглубокой стяжки из бетона часто применяется несложный инструмент – виброрейка по бетону. Ее можно использовать как в дачном строительстве, так и в промышленных масштабах.
Виброрейка для бетона применяется тогда, когда требуется выполнить прочную и ровную бетонную заливку. Например, при таких работах:
- устройство и восстановление цементных дорожных покрытий;
- укладка малоподвижных растворов с содержанием воды до 20 %;
- заливка полов;
- бетонирование площадок разного назначения (пандусов, стоянок, паркингов);
- подготовка свежей стяжки под облицовку напольной плиткой (керамической, композитной, каменной) и собственно монтаж.
Читать также: Что такое сож в токарном станке
При этом для тяжелого бетона нужно массивное оборудование, а для обычной смеси подойдут облегченные модели. В отдельную группу выделяют виброшвабры – инструмент для финишного выравнивания поверхности.
По сути, виброрейка для укладки бетона это своеобразное правило, сходное со штукатурным. Однако стяжка из бетона – материал довольно тяжелый, поэтому простого механического воздействия недостаточно. Для эффективного выравнивания инструмент дополнительно оснащается вибрационным механизмом, приводимым в действие двигателем.
Колебания от дебалансира передаются на длинную плоскую рейку, соприкасающуюся с залитым в опалубку раствором. Под ее воздействием из верхних слоев бетона удаляются излишки воздуха, а сама смесь уплотняется. Дополнительно выполняется разглаживание поверхности состава.
В результате получают качественное цементное покрытие с высокой механической прочностью, увеличенной на 20-30% морозостойкостью и длительным сроком службы.
Конструкционно виброрейки для укладки бетона делятся всего на три вида:
1. Нераздвижные, плавающие – самый простой инструмент для бытового использования.
Их сфера применения ограничивается длиной жестко зафиксированной или плавающей рейки (до 3 м), но можно купить оборудование со сменными насадками разной длины. Мощность виброреек с неизменной конфигурацией не превышает 1,2 кВт. Дешевле всего обходятся агрегаты отечественных производителей: Красный Маяк (серия ЭВ) и ТСС.

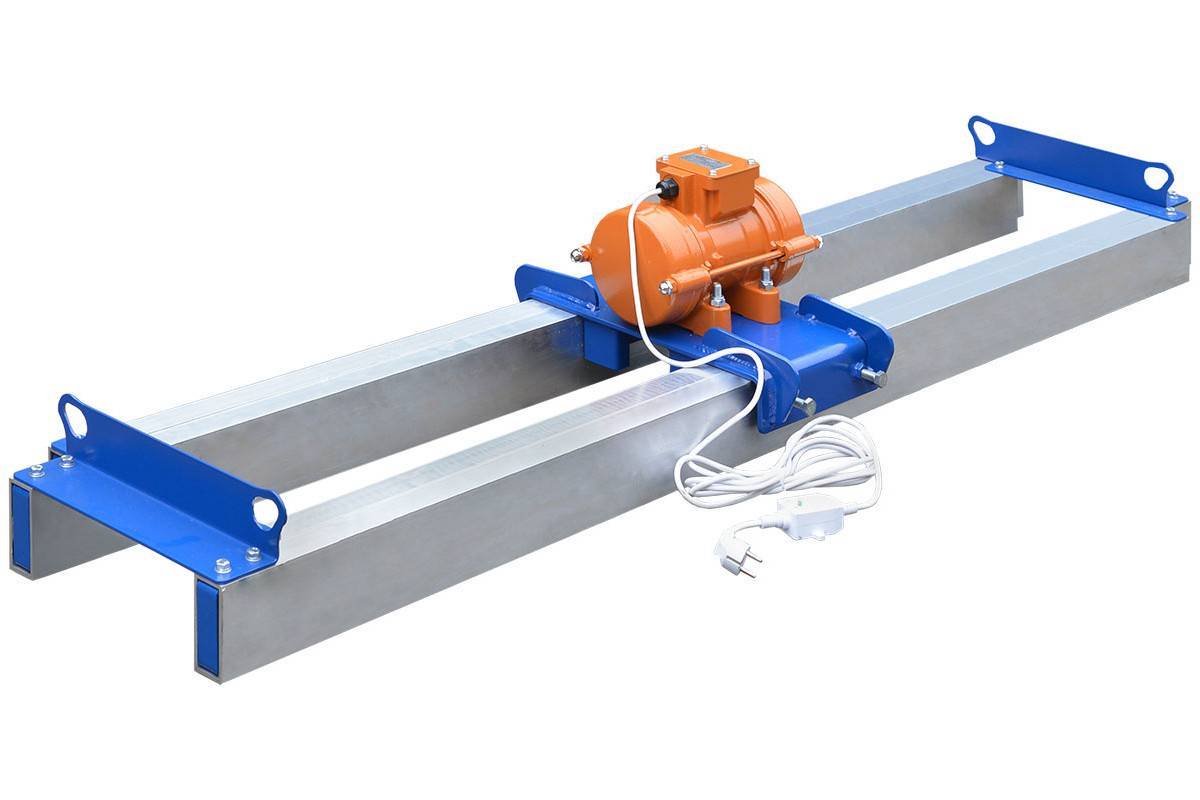

2. Раздвижные или телескопические – такое решение делает инструмент практичным и универсальным, позволяя осуществлять укладку и трамбовку бетона на любых площадях.
Выдвижные элементы увеличивают рабочую длину виброрейки до 10 м. Как правило, такие модели имеют сдвоенную выравнивающую рамку. Выпускаются компаниями, специализирующимися на профессиональном оборудовании – Euroscreed, Masalta.
3. Секционные – увеличение длины рабочей части виброрейки осуществляется присоединением к правилу добавочных секций.
Они представляют собой треугольные рамы, крепящиеся болтовыми соединениями к наборной конструкции. Кроме того, подобные модели отличаются высокой функциональностью и удобной системой регулировки.
Существуют отличия и профилей виброреек. Для производства используется стальной швеллер или камерные алюминиевые профили, соединенные попарно. Некорродирующий алюминий легче, долговечнее и проще в уходе. Зато сталь обходится дешевле, что гораздо важнее при небольшом объеме работ. Также вместо одного правила может присутствовать двойная рамная конструкция, с помощью которой укладка бетона и его выравнивание выполняются быстрее.
Советы
После сбора виброрейки можно ее включить и начать разравнивать бетонную поверхность. До эксплуатации нужно установить специальные направляющие, с помощью которых устройство будет перемещаться. Затем заливают раствор. Необходимо, чтобы толщина слоя превышала отметки специальных направляющих примерно на пару сантиметров. После этого начинают утрамбовывать бетон. Этот процесс не требует спешки. Только благодаря тщательной работе получается равномерное покрытие. Новичкам в строительной сфере не рекомендуется заливать большие площадки самостоятельно. Специалисты советуют начинать с небольшого участка. Только приспособившись к такой деятельности, начинающий строитель может заливать больше раствора. Процесс утрамбовки стоит проводить аккуратно.
Как выбрать виброрейку?
Виброрейка – это довольно дорогостоящий профессиональный инструмент.
Хотя в модельной линейке некоторых производителей и присутствует бюджетная серия оборудования, все же для частного строительства или для небольших объемов работ оптимальным станет аренда инструмента.
Мастерам, у которых заливка площадей бетоном поставлена на поток, потребуется хорошая профессиональная виброрейка.
Если говорить о плавающих моделях, оптимальным станет вариант со сменными лезвиями.
Его достоинства заключаются в возможности подобрать требуемую ширину в достаточно широких пределах, а также удобство транспортировки.
По этой же причине следует смотреть в сторону телескопических рамок при покупке оборудования под направляющие.
Если предполагается работа на электрифицированных объектах, в преимуществе электрические виброрейки, так как их можно применять как снаружи, так и внутри помещений.
Выбор виброрейки следует выполнять с учетом типа и объема предстоящих работ, разумеется, в приоритете модели с возможностью настройки ширины рабочего профиля.
Также хорошим дополнением станет регулировка частоты вибрации и вынуждающей силы.
Кроме этого, следует отталкиваться от необходимой производительности, длительности рабочего сезона, места эксплуатации, и наличия качественного сервисного сопровождения.
Как правильно работать с виброрейкой для бетона
Этот надёжный производитель инструмента малой механизации выпускает свою продукцию с г. Компания использует новейшие технологии, производимая ей техника обладает очень высоким качеством. Ремень стяжной с храповым механизмом — советы по выбору и строение механизма для крепления грузов Как выбрать строительное правило — пошаговая инструкция по выбору и применению инструмента Строительные скобы для крепления бруса — как выбрать крепеж для деревянных конструкций Ярстрой Россия.
Бренд появился в г. Виброрейки марки Ярстрой не уступают по качеству зарубежным аналогам и имеют приемлемую цену. Выпускаются компаниями, специализирующимися на профессиональном оборудовании — Euroscreed, Masalta. Секционные — увеличение длины рабочей части виброрейки осуществляется присоединением к правилу добавочных секций.
Они представляют собой треугольные рамы, крепящиеся болтовыми соединениями к наборной конструкции. Кроме того, подобные модели отличаются высокой функциональностью и удобной системой регулировки. Существуют отличия и профилей виброреек.
Для производства используется стальной швеллер или камерные алюминиевые профили, соединенные попарно. Некорродирующий алюминий легче, долговечнее и проще в уходе.
Установка электромотора
После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.
Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.
Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.
Что такое виброрейка
Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.
Виды виброреек
Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.
Плавающая
При помощи направляющих выравнивается верхний слой покрытия из бетона.
Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.
Телескопическая
Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.
Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.
Секционная
Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.
Алюминиевая
Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.
По типу двигателя различают бензиновые и электрические виброрейки.
Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.
Примеры хороших виброреек
Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.
Особенностями этого инструмента являются:
- легкость в использовании;
- уплотняет бетон глубиной от 15 сантиметров;
- не утопает в бетонном покрытии;
- длина профиля достигает 4 метров;
- идеален для работы по свежеуложенному бетону.
Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.
