Пошаговая сборка: виброплита своими руками используя бензиновый или электрический двигатель

Конструкция самодельной виброплиты

Перед тем как сделать качественную и эффективную виброплиту своими руками, нужно разобраться в некоторых конструктивных особенностях этой техники.

Касательно этого стоит выделить несколько основных моментов:

1. Главный рабочий элемент — это металлическая тяжеловесная платформа. Её можно сделать на основе стали или чугуна.
2. Вибрации будут передаваться от механического устройства (вибратора). В движение устройство может приводиться с помощью бензинового, дизельного, либо электрического двигателя.
3. Управление плитой осуществляется за счёт прочной ручки.
4. Дополнительно в конструкцию можно включить бак для топлива, либо пусковое электрическое устройство.
5. Сам двигатель и вибрационный механизм располагается на раме. Последняя фиксируется непосредственно на тяжеловесной платформе.

Если вас заинтересовала электрическая или топливная виброплита, которую можно собрать своими руками, тогда возьмите за основу готовые чертежи, либо создайте собственный проект. Тут многое зависит от того, утрамбовка каких именно материалов и поверхностей планируется для выполнения собираемой техникой.

Такая виброплита, собранная своими руками, может применяться для укладки тротуарной плитки, организации фундамента, ландшафтных работ и так далее. Во многом функционал и назначение плиты зависят от массы платформы.

Если говорить про принцип действия виброплиты, то тут есть свои нюансы:

• вибратор устанавливается по центру плиты, а сверху располагается мотор;
• двигатель приводит в движение вибратор, используя для этого муфту, а также клиноременную передачу;
• в итоге круговые движения вибратора преобразуются в колебания;
• эти колебания передаются на плиту;
• от плиты вибрация воздействует на обрабатываемую поверхность;
• сочетание большой массы и вибраций обеспечивают утрамбовку грунта и материалов с разными показателями толщины слоя и плотности.

В итоге можно самому сделать качественную и максимально дешёвую виброплиту и задействовать её для утрамбовки песка, асфальта, бетонных насыпей, гравия и так далее.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

• Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
• Эксцентрик (если предусмотрена такая конструкция).
• Крепежные болты с гайками.
• Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
• Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
• Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

• Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
• После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

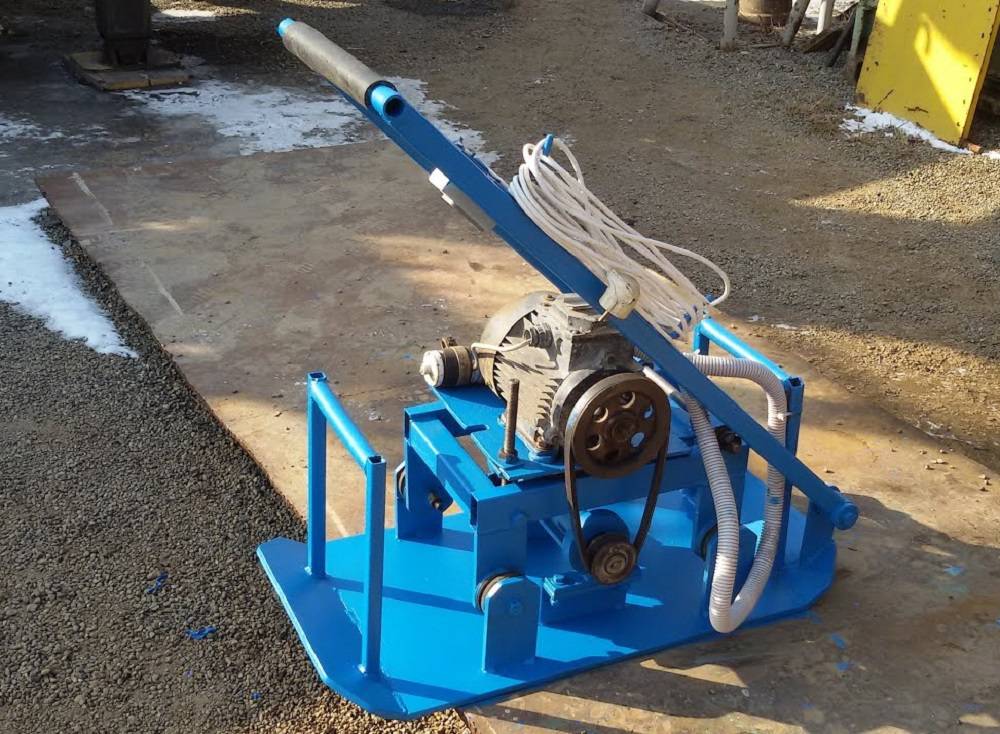

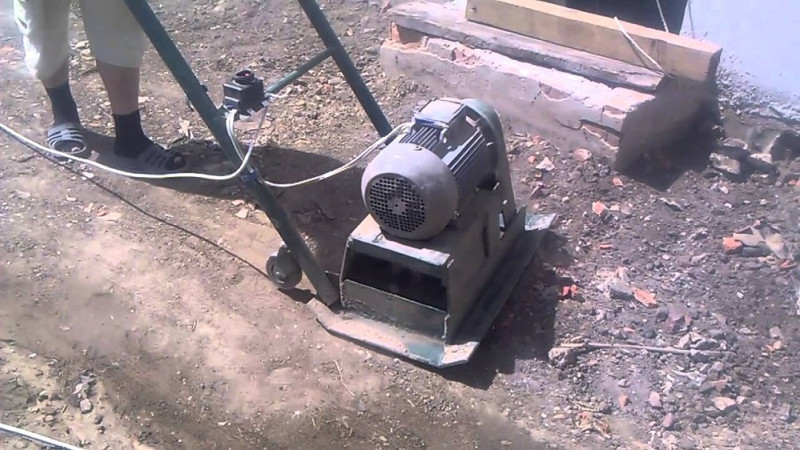

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

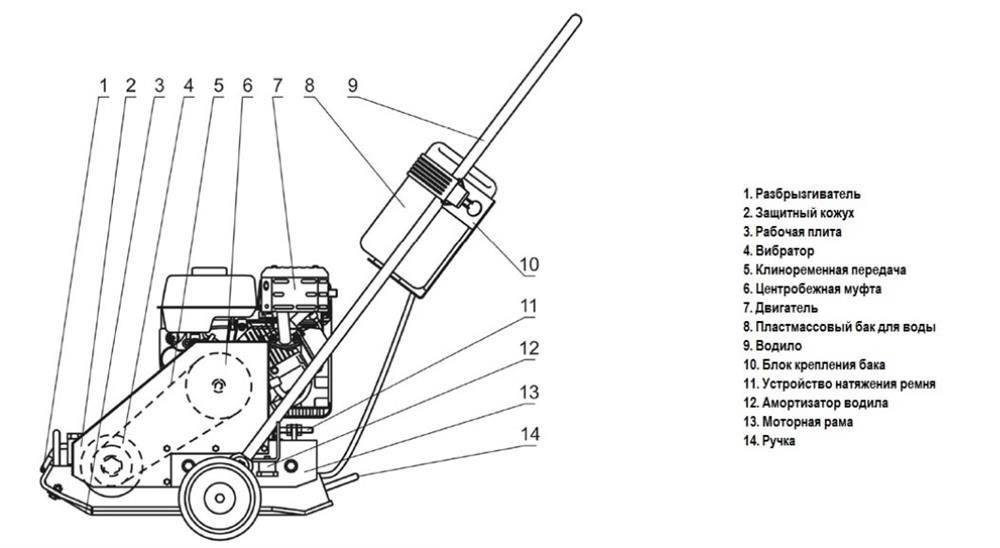

Конструкция виброплит

Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.

В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.

Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Виды виброплиты

Виброплиты классифицируются по:

1. Типу двигателя:

• Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
• Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
• Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.

2. Типу трамбовки:

• Прямой – устройство двигается только прямо.
• Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

• привода;
• рейки (рамы);
• ручки управления.

В домашних условиях виброинструмент делают двумя способами:

• в виде швабры;
• в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Виды и характеристики виброплит

Основные характеристики виброплит:

• тип двигателя и его мощность;
• масса;
• вибрационное усилие;
• размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

• бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
• дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
• электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг);
• среднетяжелые (от 90 до 140 кг);
• тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

• прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
• реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Ремонт бензинового агрегата

Приступая к ремонту бензинового двигателя внутреннего сгорания, необходимо предварительно убедиться, что в баке нефункционирующего агрегата достаточно топлива, переключатель зажигания находился во включенном положении и воздушная заслонка стояла правильно. Это нужно сделать, чтобы лишний раз не разбирать технику и не тратить время зря.

Наиболее часто проблемы с ДВС вызываются следующими причинами:

• низким уровнем масла или его плохим качеством, при этом мотор вовсе не запускается либо останавливается во время работы;
• загрязненностью воздушного фильтра, которая приводит к неустойчивой работе мотора, потере мощности либо вовсе к невозможности его запуска;
• неисправностью свечи, что вызывает проблемы с пуском бензинового агрегата либо приводит к неустойчивому его функционированию;
• сильным загрязнением элементов выхлопной системы (или прогоранием глушителя), которое сказывается на ряде эксплуатационных характеристик оборудования;
• износом поршней либо отсутствием правильной регулировки карбюратора, что приводит к неустойчивой работе без нагрузки либо падению мощности.

Проверка масла

Если уровень масла ниже нормы, то пуск двигателя во многих современных моделях уплотнителей блокируется встроенными датчиками. Чтобы проверить это, поступают так:

• устанавливают оборудование на ровную площадку (в горизонтальной плоскости);
• откручивают крышку заливного отверстия;
• вставляют щуп;
• определяют достаточность масла по нему.

Масло для виброплиты требуется периодически менять из-за его загрязнения: первый раз – через 20 часов, а все последующие – через каждые 100 часов непрерывной эксплуатации техники. Смазочный материал лучше использовать высокого качества. Храниться масло должно в чистых емкостях.

Очистка воздушного фильтра

Воздушный фильтр очищают следующим образом:

• снимают, открутив предварительно гайку, крышку воздухоочистителя;
• отвинчивают следующую гайку и достают элементы фильтра;
• теплой водой с обычным моющим средством промывают губчатый фильтр, а затем его просушивают и смачивают моторным маслом, излишки которого отжимают;
• с помощью сжатого воздуха чистят фильтрующий элемент из бумаги;
• собирают воздушный фильтр.

На рисунке ниже представлена схема воздушного фильтра и его элементов.

Проверка свечи зажигания

Чтобы проверить состояние свечи зажигания (ее загрязненность, износ, расстояние между электродами) поступают так:

• используя торцовый ключ, снимают свечу;
• определяют степень ее износа, а также наличие дефектов, например, сколов;
• сравнивают величину зазора между двумя электродами с номинальным его значением 0,7-0,8 мм, регулируя расстояние при необходимости;
• если выкрученную свечу далее использовать нельзя, то ставят новую.

Обслуживание выхлопной системы

Устройство выхлопной системы показано на схеме ниже.

Обслуживание выхлопной системы проводят следующим образом:

• раскрутив винты М5, снимают кожух;
• чтобы рассоединить глушитель и пламегаситель, откручивают винт М4;
• используя металлическую щетку, удаляют углеродистые загрязнения;
• если глушитель не прогорел, то собирают весь узел.

Чтобы свести вероятность возникновения поломок бензиновых агрегатов к минимуму, нужно правильно ухаживать за техникой: вовремя менять масло, фильтры, свечи. Перед эксплуатацией виброплиты с любым типом двигателя следует осмотреть ее на наличие внешних дефектов, необходимо тоже проверить надежность болтовых соединений, натяжку ремня. После выполнения работы требуется очистить агрегат от различных загрязнителей, например, сажи, грязи, масла. При эксплуатации оборудования необходимо соблюдать рекомендации, изложенные в инструкции к нему. Простые правила позволят максимально продлить срок службы техники.

Принцип действия

Работа виброплиты основана на использовании вращающегося вала с эксцентриком, образующего сильную вибрацию. Вал установлен на массивном металлическом основании, которое своим весом воздействует на грунт, уплотняя его за счет своего веса.

На этом же основании установлен двигатель, необходимый для приведения эксцентрикового вала во вращение. Для управления конструкцией и придания установке нужного направления устанавливается длинная рукоятка.

Существует несколько разновидностей виброплит:

• электрические;
• дизельные;
• бензиновые.

По весу они подразделяются на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг) ;
• среднетяжелые (от 90 до 140 кг);
• тяжелые (140-200 кг и более).

Различают также способ перемещения виброплиты:

• прямоходные, способные передвигаться только вперед и нуждающиеся с площадке достаточного размера для разворота;
• реверсивные, способные двигаться как вперед, так и назад, что делает их более удобными в условиях ограниченности пространства.

Легкие и универсальные виброплиты используются на уплотнении дорожек, тротуарной плитки, ландшафтных работах. При строительстве, фундаментных работах необходимы среднетяжелые и тяжелые установки, обеспечивающие максимальное уплотнения в сочетании с высокой производительностью.

Виды оборудования по принципу работы

Все вибрационные электромашины подразделяются на два вида: реверсивные и нереверсивные. Первый вид устройства передвигается вперед и назад без разворотов (узкие улочки или садовые дорожки). Второй тип машин применяется в местах, где пространство позволяет развернуться. К положительным свойствам приспособления относится возможность использования в любых местах, где применение спецтехники нецелесообразно или экономически невыгодно.

Электрические машины для уплотнения сыпучих стройматериалов оснащаются асинхронным трехфазным двигателем, управляющим механическим вибратором, скорость вращения которого достигает 2500−3000 оборотов в минуту. Приспособление выдерживает значительные рабочие нагрузки при соблюдении правил эксплуатации, рекомендуемых заводом-изготовителем.

Производительность асинхронной вибрационной плиты составляет около 10 м2/мин, коррекция траектории движения машины осуществляется рычагами и ручками. Безопасность эксплуатации приспособления обеспечивается:

• специальной конструкцией системы изоляции токопроводящих элементов;
• небольшим набором комплектующих деталей;
• отсутствием необходимости технического обслуживания (замены фильтров, масла и свеч).

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия

Чем оно выше, тем лучше утрамбовывается материал

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

1. электрическую,
2. дизельную и
3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают. Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от , «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня

Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.
