Вибронога. преимущества и особенности работы

Когда целесообразно использовать вибротрамбовки?

Вибрационные плиты не способны выполнить трамбовку узких полос грунта. Для работы в труднодоступных местах применяют вибротрамбовку, которую еще называют вибронога. Этот аппарат используют преимущественно частные бригады, которым необходимо трамбовать площадки под фундамент, объекты со сложной формой.

Ручная вибротрамбовка предполагает следующую конструкцию:

• верхняя часть устройства представлена бензиновым, либо электрическим мотором;
• в нижней части располагается металлическая пластина, которая непосредственно воздействует на грунт;
• передача усилия от мотора на основание осуществляется за счет пружинного механизма.

Вибронога может подпрыгивать на высоту около 6 сантиметров, после чего она возвращается в исходное положение. Трамбовка осуществляется за счет таких скачков.

5-е место – модель Impulse VP50L

Техника начального уровня, которая подойдет как для выполнения несложных операций в профессиональной сфере, так и для укладки садовых дорожек. Мощность составляет 2200 Вт, что позволяет уплотнять тот же песок на 20 см. Конструкция агрегата ориентирована скорее на бытовое применение – об этом говорит и наличие эргономичной управляющей оснастки, и в целом компактные размеры. Что касается отзывов самих владельцев, то они подчеркивают неплохое качество сборки, долговечность элементной базы и стабильность работы движка. К недостаткам бензиновой виброплиты VP50L относят скромную по размерам подошву и прожорливость в отношении топлива. Несмотря на умеренные технико-эксплуатационные показатели, это не самый экономный агрегат даже на фоне моделей любительского уровня. Тем не менее, ценник в 22 тыс. руб. дает основание поставить эту модель на пятое место в рейтинге виброплит.

Что такое самолигирующие брекеты

Много лет для исправления аномалий зубного ряда использовались классические лигатурные брекеты. Они состояли из приклеивающихся к зубам замочков и прикрепленной к ним металлической дуги. Дуга в такой системе крепится к замочкам лигатурами – эластичными колечками или колечками из проволоки, а к боковым зубам – металлическими кольцами. Дуга закрепляется так, чтобы тяга ее способствовала выпрямлению зубов в правильном направлении. Лигатурные брекеты широко применяются и сегодня, но они требуют частого посещения врача для коррекции натяжения дуги и смены лигатур (они быстро растягиваются и меняют цвет).

В середине 90-х годов прошлого века появился новый вид брекет-систем – безлигатурные или самолигирующие. Отличие самолигируемых от лигатурных брекетов в том, что в них вместо лигатур используются специальные крышечки на замочках, через которые, как через каналы, продевается дуга. Избавление от лигатур принесло значительное облегчение, как ортодонту при установке брекетов, так и пациенту в процессе их ношения. В настоящее время используются и лигатурные, и безлигатурные брекеты.

Отличия лигатурных и самолигирующих брекетов

Лучшие модели

Вибротрамбовка Hyundai HTR 140

Качественно трамбует как твердый грунт, так и сыпучие покрытия. Сила удара составляет 14 килоньютон при частоте 680 ударов в минуту. Качественный двигатель не подведет даже в самых тяжелых условиях работы. Верхнеклапанная система цилиндров не требует особых усилий при запуске мотора. Все узды и элементы закреплены на толстой раме, которая имеет пружинные амортизаторы, что позволяет значительно гасить вибрацию во время работы. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Masalta EMR70H

Небольшая, но вместе с тем высокопроизводительная вибронога, оснащенная оригинальным двигателем Honda. Качественные комплектующие позволяют оборудованию работать в условиях повышенной запыленности и влажности, при этом эти факторы никак не влияют на надежность и долговечность устройства.

AGT CV 65 H

Оптимальный вариант для использования в строительной сфере, а также для ремонта автодорог. Двигатель имеет не такую высокую мощность, как у других моделей, поэтому вес устройства не такой большой – 10 кг. Компактная вибронога, которая идеально подойдет для жителей загородных домов и дач – при помощи этого инструмента можно обустроить свою придомовую территорию, подготовить площадку под фундамент бани и других различных построек.

Кентавр ВТ95

Производится в Украине, поэтому стоимость такого инструмента существенно ниже, чем у европейских конкурентов. Невысокая стоимость также объясняется тем, что сила удара составляет всего 12 килоньютон, при этом частота вибраций составляет 270 ударов в минуту, что также не впечатляет. Несмотря на посредственные характеристики, данную модель можно порекомендовать для выполнения земляных работ, а также для уплотнения сыпучих материалов и небольших канав.

Biedronka UW7814K

Инструмент производится в Польше, имеет японский двигатель Honda GX160, который отличается минимальным расходом топлива. Привод имеет хорошее охлаждение, поэтому не нагревается даже в условиях больших перегрузок. При недостаточном количестве смазки происходит автоматическое отключение двигателя, что позволяет избежать повреждения виброноги при неудовлетворительном обслуживании.

При необходимости устройство можно перемещать на высоту при помощи транспортировочного крюка, который входит в комплект. Данная модель разработана специально для выполнения объемных строительных работ – уплотнение асфальта, бетона и плитки происходит достаточно быстро, что позволяет снизить трудозатраты.

Вибратор для бетона своими руками

При малом объеме работ покупка вибратора не всегда оправдана – дешевый ненадежен, а дорогой себя не окупит. Вибратор можно сделать самому – на основе дрели или перфоратора с возможностью регулировки частоты вращения.

Из дрели

Превратить дрель в вибратор можно двумя способами. Первый предполагает использование в виде насадки на дрель покупной вибробулавы с «рукавом». Большинство моделей гибкого вала оканчиваются шестигранным отверстием и могут быть закреплены в патроне дрели.

Теперь остается лишь прикрепить защитный кожух.

Это может быть металлическое (на рисунке) или резиновое кольцо (трубка). В кольце нужно просверлить 3–4 отверстия – в них вкручивают болты. Для надежного закрепления кольца на корпусе дрели достаточно затянуть болты.

Если выход дрели и вала отличаются по форме, изготавливают переходник для закрепления вала в патроне.

Второй способ предлагает сэкономить 1,5–2,5 тыс. руб., сделав вибронаконечник с валом самостоятельно. Общий алгоритм такой:

1. Изготовить корпус из отрезка трубы, предусмотрев место крепления скобы, удерживающей муфту.
2. Сделать вал, приварив эксцентрик к металлическому цилиндру или полой шпильке.
3. Подобрать и установить подшипники.
4. Пропустить через вал стальной тросик, передающий вращение от дрели на наконечник.
5. Собрать вибратор, поместив тросик в газовый шланг и закрепив на дрели кронштейном.

Из перфоратора

Сделать вибратор для бетона своими руками можно и из перфоратора. Для изготовления понадобится:

• перфоратор мощностью от 1,5 кВт;
• отрезок металлической пики диаметром от 8 мм – длина должна быть достаточна для погружения целиком в толщу раствора;
• шайба – ее приваривают к концу стержня. Шайбу можно заменить несколькими короткими стержнями, приваренными к пике под углом 90 градусов.

Полученную насадку на перфоратор можно использовать для вибрирования бетона в вертикальном и горизонтальном положении – погружая всю пику или только поперечные стержни

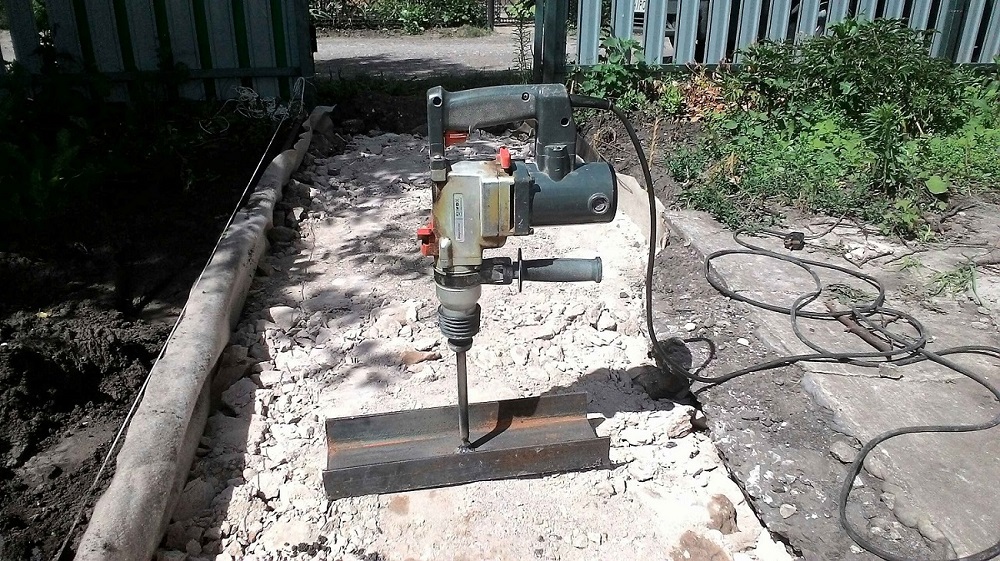

Перфоратор можно использовать без погружения:

1. Уложить поверх раствора мастерок, лопатку либо пластину из листовой стали.
2. Поставить стержень перфоратора поверх пластины и пользоваться инструментом в режиме удара.

Поверхностный вибратор

В отличие от профессионального, самодельный площадочный вибратор для бетона сделать просто, понадобится:

• любой ненужный двигатель – от насоса или бытовой техники с частотой от 3000 об/мин;
• ровная площадка с ручкой для перемещения – поддон или деревянная доска;
• груз для эксцентриситета.

Груз прикрепляют к выходному валу для получения биения, затем «узел» устанавливают на площадку. Осталось поставить площадку на раствор, включить двигатель и перемещать прибор за ручку по мере уплотнения.

Вибратор для разового использования имеет смысл делать из имеющегося электроинструмента – покупать дрель или перфоратор специально не стоит.

Поделиться Твитнуть Запинить Нравится Класс WhatsApp Viber Телеграмка

Принцип работы

Вращательное движение двигателя привода преобразовывается в возвратно-поступательное движение посредством центробежной муфты, одноступенчатой цилиндрической зубчатой передачи и кривошипного механизма. Мощность передается в трамбовочную систему и создается ударная сила для уплотнения грунта. Благодаря наклону вибротрамбовки обеспечивается ее движение вперед. Рукоять управления отделена от трамбовочной системы резиновыми элементами. Тем самым снижается передача вибрации на оператора. Гофрированная трубка защищает ударный механизм от воздействия пыли и грязи, а усиленная система фильтрации защищает двигатель.

Область применения

Вибротрамбовка необходима в тех случаях, когда на строительных площадках невозможно применить крупногабаритную технику. Вибротрамбовка может использоваться при строительстве трамвайных путей, для укладки тротуаров или небольших дорожек и подъездов в частном строительстве.

Благодаря небольшим размерам вибротрамбовки с успехом применяются на небольшом пространстве. Благодаря вибротрамбовкам легко выполнять уплотнение грунта в траншеях, трамбовать опоры или сооружать фундаменты ленточного или свайного типа. Также вибротрамбовка применяется при выполнении ямочного ремонта автодорог, прокладке различных подземных коммуникаций.

Лучшие модели

Вибротрамбовка Hyundai HTR 140

Качественно трамбует как твердый грунт, так и сыпучие покрытия. Сила удара составляет 14 килоньютон при частоте 680 ударов в минуту. Качественный двигатель не подведет даже в самых тяжелых условиях работы. Верхнеклапанная система цилиндров не требует особых усилий при запуске мотора. Все узды и элементы закреплены на толстой раме, которая имеет пружинные амортизаторы, что позволяет значительно гасить вибрацию во время работы. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Masalta EMR70H

Небольшая, но вместе с тем высокопроизводительная вибронога, оснащенная оригинальным двигателем Honda. Качественные комплектующие позволяют оборудованию работать в условиях повышенной запыленности и влажности, при этом эти факторы никак не влияют на надежность и долговечность устройства.

AGT CV 65 H

Оптимальный вариант для использования в строительной сфере, а также для ремонта автодорог. Двигатель имеет не такую высокую мощность, как у других моделей, поэтому вес устройства не такой большой – 10 кг. Компактная вибронога, которая идеально подойдет для жителей загородных домов и дач – при помощи этого инструмента можно обустроить свою придомовую территорию, подготовить площадку под фундамент бани и других различных построек.

Кентавр ВТ95

Производится в Украине, поэтому стоимость такого инструмента существенно ниже, чем у европейских конкурентов. Невысокая стоимость также объясняется тем, что сила удара составляет всего 12 килоньютон, при этом частота вибраций составляет 270 ударов в минуту, что также не впечатляет. Несмотря на посредственные характеристики, данную модель можно порекомендовать для выполнения земляных работ, а также для уплотнения сыпучих материалов и небольших канав.

Biedronka UW7814K

Инструмент производится в Польше, имеет японский двигатель Honda GX160, который отличается минимальным расходом топлива. Привод имеет хорошее охлаждение, поэтому не нагревается даже в условиях больших перегрузок. При недостаточном количестве смазки происходит автоматическое отключение двигателя, что позволяет избежать повреждения виброноги при неудовлетворительном обслуживании.

При необходимости устройство можно перемещать на высоту при помощи транспортировочного крюка, который входит в комплект. Данная модель разработана специально для выполнения объемных строительных работ – уплотнение асфальта, бетона и плитки происходит достаточно быстро, что позволяет снизить трудозатраты.

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

• отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
• роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
• металлический круг длиной 55 см, диаметром 20 мм;
• металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
• железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
• стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
• рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

1. вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
2. рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
3. на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
4. надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
5. другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

1. погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
2. держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
3. вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
4. нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
5. при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

При соблюдении этих мер вибратор значительно сокращает трудоёмкость работ и обеспечивает высокое качество и прочность заливки.

Распродажа!

Vehicle Blackbox DVR

АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР С КАМЕРОЙ ЗАДНЕГО ВИДА. *УЛЬТРАТОНКИЙ КОРПУС. *ЦИКЛИЧНАЯ ЗАПИСЬ. Цена от 1990 руб.

В магазин

Виды и характеристики виброплит

Основные характеристики виброплит:

• тип двигателя и его мощность;
• масса;
• вибрационное усилие;
• размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

• бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
• дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
• электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг);
• среднетяжелые (от 90 до 140 кг);
• тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

• прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
• реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Преимущества самодельной трамбовочной машины

Перед тем как начать изготовление, стоит оценить, насколько хорошо самодельная вибротрамбовка будет выполнять свое предназначение и какие преимущества имеет.

К другим преимуществам можно отнести:

• ускорение времени выполнения и улучшение качества строительных работ;
• повышение прочности оснований площадки и дорожек;
• снижение физической нагрузки.

Если сравнивать профессиональное оборудование для уплотнения грунта и самодельное, то привлекательность второго заключается в минимальном количестве затрат на изготовление.

Также вибротрамбовка пригодится не только во время строительства дома или дачи, она станет хорошим помощником в проведении ландшафтных работ.

Плюсы и минусы данного метода погружения

Первоначально вибрационный метод погружения был создан для определенного типа грунтов. С течением времени строители оценили потенциал применения устройства и технологии для городских условий. На производстве вибропогружение свай обладает следующим набором достоинств:

• Старт и окончание работы без резонансных колебаний территории.
• Сниженные показатели шума и вибраций при выполнении работ.
• Высокая экологичность работы.
• Сокращение расхода энергии на выполнение работ.
• Высокая производительность оборудования.
• Мобильность установки.
• Универсальность применения для свай любых размеров.

Вибрационная технология продолжает доказывать свою состоятельность и приобретает все большую популярность по мере сгущения строительных объектов.

Свойства металлической фибры

Универсальный строительный материал бетон, бесспорно, выигрывает перед остальными. Он бывает разных марок, обладает повышенной прочностью, долговечностью, морозостойкостью. Для повышения рабочих качеств в бетон вводят дополнительные добавки и присадки, ещё более улучшая его признанные свойства и доказывая многофункциональность. Однако и бетонные элементы, под воздействием природных осадков, перепадов температур или любых механических воздействий, которым он подвергается в процессе эксплуатации, могут терять свои качества.

Чтобы увеличить срок службы бетона, сохранить конструкции от трещин и разрушений, применяют для скрепления внутренней структуры этого стройматериала, металлическую фибру. Эта специальная добавка может взять на себя все функции арматурной сетки, применяющейся в изготовлении строительных элементов из бетона, и обеспечить им не меньшую жёсткость, прочность и качество.

Что предлагает профильный рынок?

Ведущими производителями виброног являются торговые марки Masalta (Япония), Biedronka (Польша), Scheppach (Германия). В последнем случае предусмотрена инновационная система гашения колебаний, в результате чего полностью вся вибрация кулачково-эксцентрикового механизма на ручки не передаётся. Остальные производители ограничились лишь применением виброгасительных материалов на ручках. Цена указанной продукции – от 60 тыс. руб. до 120 тыс. руб., в зависимости от производительности и мощности виброноги.

Газовый генератор для дома с автозапуском. Цена и устройство

Циклёвочная машина. Обновляем старый паркет

Как выбрать виброногу

• Подбор типоразмера рассматриваемого оборудования производится по следующим критериям:
• По площади уплотнения: если она относительно невелика – до десятка квадратных метров, то применение виброноги технологически целесообразно.
• По характеру уплотняемого материала – вибронога хороша для заделки и уплотнения битумом трещин, имеющихся в бетоне, трамбовки щебня, грунта, но неприемлема для керамической дорожной плитки и прочих штучных покрытий, которые изготовлены из малопластичных материалов. При этом площадь плиты значения не имеет.
• По наибольшей глубине зоны уплотнения. Обычно отскок виброноги во время обратного хода составляет до 600 мм при трамбовке на воздухе, и до 150 мм – на основании.
• Тип привода, который может быть бензиновым или дизельным. В последнем случае развивается повышенная мощность, но устройство становится более тяжёлым для перемещения, и издаёт больше шума при эксплуатации. Есть недостатки и у бензинового привода – по соображениям техники безопасности им недопустимо работать в плохо проветриваемых пространствах.
• По частоте вибраций (эксцентриситету кулачкового механизма). С ростом вибрации снижается время, необходимое для уплотнения, однако одновременно уменьшается и долговечность механизма, который постоянно работает в условиях значительных знакопеременных нагрузок. Поэтому обычно ищут компромисс между частотой и амплитудой вибраций. Оптимум в большинстве случаев находится в диапазоне частот 300…700 мин-1: в таком случае и производительность процесса достаточно высока (до 3 м2/мин) и условия работы оператора неплохие.
• От состава грунта: если уплотняемый материал обладает повышенной влажностью, то его сцепление со смежными поверхностями корпуса и сильфона увеличивается. Как следствие, возрастают нагрузки, а сильфон, изготавливаемый из полиуретана низкого давления, может треснуть. Поэтому виброногу следует использовать на материалах с малой влажностью.
• По допустимому усилию уплотнения в конечный момент соприкосновения плиты с материалом. Для бензиновых виброног этот параметр находится в пределах 750…1350 кг.

Преимущества погружного вибрационного насоса

Для создания давления в системе водоснабжения могут устанавливаться самые различные насосы

Поэтому следует уделить внимание их достоинствам

Вибрационные погружные насосы имеют следующие положительные черты:

1. Высокая надежность. Проблемой электрических двигателей и центробежных насосов является то, что подвижные элемент вращается вокруг своей оси благодаря установленным подшипникам. Именно на них приходится большая часть нагрузки и со временем конструкция выходит из строя. Вибрационные насосы могут служить на протяжении длительного периода без проведения работы по обслуживанию или ремонту. Однако стоит помнить о том, что перед установкой и применением конструкции следует изучить инструкцию по эксплуатации от производителя.
2. Простота конструкции и низкая стоимость. Центробежные модели и многие другие обходятся гораздо дороже, чем вибрационные по причине сложной конструкции.
3. Многие модели из группы центробежных насосов не подвержены нагреву. Этот момент определяет существенно увеличение ресурса работы конструкции.
4. Хорошая изоляция корпуса и электрической части также определяют длительный срок эксплуатации.
5. Отсутствие фильтрующих элементов определяет то, что погружной вибрационный насос может работать даже при сильном загрязнении воды. Рабочая камера представлены изолированной емкостью с двумя отверстиями. Если в воде нет примеси, которая будет иметь размер больше диаметра впускного и выпускного клапана, то проблем с эксплуатацией устройства не должно возникнуть.

Достаточно большое количество преимуществ вибрационных насосов определяет их высокую популярность.

Принцип работы

Вращательное движение двигателя привода преобразовывается в возвратно-поступательное движение посредством центробежной муфты, одноступенчатой цилиндрической зубчатой передачи и кривошипного механизма. Мощность передается в трамбовочную систему и создается ударная сила для уплотнения грунта. Благодаря наклону вибротрамбовки обеспечивается ее движение вперед. Рукоять управления отделена от трамбовочной системы резиновыми элементами. Тем самым снижается передача вибрации на оператора. Гофрированная трубка защищает ударный механизм от воздействия пыли и грязи, а усиленная система фильтрации защищает двигатель.

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

• массой;

• способом питания и мощностью;

• вибрационным усилием;

• размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

• мощностью;

• расходом горючего или электроэнергии;

• частотой и амплитудой вибрации;

• скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

1. Легкие (до 75 кг).

2. Универсальные (от 75 до 90 кг).

3. Среднетяжелые (до 200 кг).

4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

1. Бензиновыми.

2. Дизельными.

3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Принцип действия внутреннего вибратора для бетона

Самые распространённые погружные вибраторы электромеханического типа имеют в своём составе электродвигатель, гибкий шланг (приводной механизм) и рабочий наконечник (булава или штык), излучающий вибрацию. Мощный электродвигатель (1 кВт и более) имеет одно или трёхфазное питание от сети переменного тока. С помощью гибкого вала, длина которого может составлять от 1 до 7м, вращение ротора передаётся в вибрационный наконечник.

Вибронасадка представляет собой трубку из нержавеющей стали для устойчивости к коррозии от действия агрессивного бетонного раствора. В целях защиты от влаги концы приводного шланга герметизированы резиновыми прокладками, а насадка имеет полимерную оболочку. Внутри насадки вращается на подшипнике массивный эксцентричный стальной вал. Несовпадение центра тяжести вала относительно оси вращения приводит к появлению вибрационных колебаний насадки, частота которых зависит от скорости вращения ротора электродвигателя.

Форма рабочей части вибронасадки может быть цилиндрической (булава) или конической (штык). Первая предназначена для уплотнения бетона в формах и опалубках с нормальной частотой армирования. Второй тип насадки используется при густой арматурной сетке заливаемых форм. В комплекте вибратора может быть несколько вибронасадок, булавы разного диаметра. Вес двигателя, длина гибкого привода должны быть такими, чтобы с инструментом мог справляться один человек. Если длина вала больше полутора метров, то работу с аппаратом должны выполнять двое.

Обзор производителей

Приведем краткую характеристику наиболее популярных производителей подобной техники.

AMMANN (Германия)

В ассортименте этой торговой марки представлен инструмент с весом от 62 до 83 кг. Есть дизельные виброноги, комплектуемые двигателем Yamar и бензиновые аналоги с мотором Honda различной мощности. Производитель оснащает модели антивибрационной системой, специальным карбюратором для запуска двигателя в холодных условиях эксплуатации, эргономичным стартером. Производительность моделей бренда от 200 м2/ч. Цены от 125 000 рублей.

Виброплита Ammann AVP 3020 (Honda) / APR 3020

WACKER NEUSON (Германия)

Модельный ряд этого производителя составляют бензиновые и дизельные вибротрамбовки. От аналогов других марок инструмент бренда отличается запатентованной технологией впрыска масла, позволяющей экономно его расходовать и препятствующей образованию нагара на свечах. Цены начинаются от 180 000 рублей.

Виброплита бензиновая Wacker Neuson MP 15

BOMAG (Германия)

Выпускаются дизельные и бензиновые модели. Производитель оснащает устройства самоочищающейся системой фильтрации выхлопов и бесступенчатым механизмом регулировки частоты. Цены от 180 000 рублей.

Вибротрамбовка BOMAG BT 65/4

Grost (Китай)

Компания предлагает бюджетные электрические и бензиновые вибротрамбовки, уступающие в качестве немецким, но при этом справляющиеся со своей задачей. Бензиновые модели обозначаются приставкой TR (от 35 000 рублей), а электрические аналоги HSD (от 23 000 рублей).
