Вентиляция в каркасном доме своими руками: как правильно сделать

Правильная вентиляция фундамента и пола

Фундамент для каркаса чаще всего свайный, потому что такое строение легче кирпичных, монолитных домов. Конструктивная особенность такова, что между грунтом и перекрытием первого этажа обязательно должно оставаться пространство. Подвальное помещение здесь обустроить нельзя.

Для предотвращения скопления сырости под полом, разрушения фундамента, во время стройки внутри цоколя предусматривают специальные отверстия – продухи. Они способствуют вентилированию подпольного помещения, нормализуя его влажностный баланс. Это предотвращает появление плесени, грибка, способных быстро разрушить жилое строение. Вентпроемы обязательно закрываются мелкоячеистыми решетками от грызунов.

Пол также необходимо вентилировать, включая в общий воздухообмен всего дома. Если он установлен на сваях («плавающий» пол), вентилирование происходит сквозь зазоры между стенами и полом. Для проветривания достаточно установить вентиляционные плинтуса на противоположных сторонах комнат.

Когда перекрытие первого этажа включается в общую обвязку, его проветривание организовывается при помощи вентиляционных проемов. Они размещаются у стен, закрываются специальными решетками. Таким образом происходит вентилирование пола, подпольного пространства, включенное в общедомовую воздушную циркуляцию.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

Неорганизованной;
Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

Вытяжной;
Приточный;
Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Видео описание

Установка вентиляционного клапана выглядит следующим образом:

Принудительная вентиляци

Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома. Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.

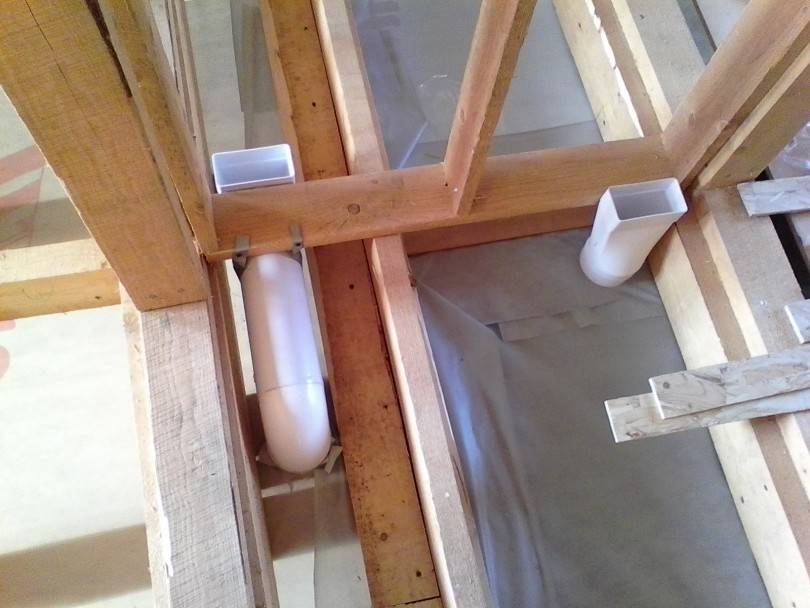

Принудительная вентиляция более сложная, но надежнее в плане воздухообмена Источник alladvices.ru

Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.

Особенности принудительного варианта:

воздух поступает через всасывающие каналы приточного типа;
при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
подача и выход воздушной массы приблизительно равны;
весь процесс происходит с помощью механической тяги;
при рекуперации тепла идет согрев входящего воздуха.

Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.

Смешанный тип

Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.

Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживания Источник komfortdom.bydgoszcz.pl

Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.

Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.

Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.

Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.

Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Схема вентиляции: какую выбрать

Вентиляция в каркасном доме может быть реализована по нескольким схемам. Но в целом идея у них общая. Различными путями внутрь здания попадает свежий воздух с улицы, а специально оборудованная вытяжная система, установленная в хозяйственных помещениях, вытягивает отработанный воздух наружу. Между помещениями с приточной и вытяжной вентиляцией осуществляется переток воздушных масс.

Самый простой способ организации перетока воздуха между комнатами – предусмотреть щели под межкомнатными дверями. Именно поэтому установка дверей должна выполняться с организацией определенного зазора между нижней частью полотна и напольным покрытием.

Если же конструкция не позволяет организовать этот зазор, необходимо сделать вентиляционные решетки в стене либо установить переточные каналы, чтобы циркуляция воздуха присутствовала. В крайнем случае делают самостоятельную вентиляцию внутри комнаты, но это значительно сложнее и дороже.

В любом случае, каждая более сложная и дорогая система вентилирует помещение лучше и энергоэффективнее, чем более дешевая и простая.

Реализация на практике

При принятии решения о создании вентиляции каркасного дома своими руками, стоит начать с расчёта бюджета на это мероприятие. Иногда действительно дешевле заказать эту конструкцию кому-то. Но если мы имеем дело с домом небольшой площади — всё не так сложно. Нужен энтузиазм, запас терпения, а также набор необходимых инструментов, тогда монтаж вполне осуществим.

Рассмотрим пример установки искусственной вентиляции. Вам понадобятся: дрель, винты, карандаш, герметик, провода, отвёртка, кроме того, сверло и розетка.

На первом этапе отключаем электричество в доме и делаем проводку для нашего устройства. Ставим розетку, оценив её оптимальное положение для питания системы. Проверяем, затем вновь отключаем питание и продолжаем работу
Крепим воздуховод под потолок, так чтобы его конец плотно прилегал к вентиляционной решётке: по краям и стыкам рекомендуется пройтись силиконовым герметиком
Найдите на стене дислокацию для короба, разметьте по ней горизонталь посредством уровня, приложите вытяжку и обозначьте края карандашом
Далее закрепите болтами крепёжную планку, далее поставьте фильтр и вентилятор: у разных моделей это делается по-разному, ознакомьтесь с инструкцией
Подключите кабель, зафиксируйте все дополнительные элементы. В общем, всё, проверяем и пользуемся

Если плита соответствует размерам вытяжки, идеальное расстояние будет колебаться от 60 до 70 см. Низкая вытяжка забирает максимум гари и копоти, но теоретически может перегреться, в ряде случаев возможно даже кратковременное воспламенение жира, накопившегося в ней.

Также стоит уделить внимание такому элементу как решётка. Отлично на практике себя показывают инерционные решётки, способные автоматически перекрывать поток воздуха при остановке воздушных масс

Отлично на практике себя показывают инерционные решётки, способные автоматически перекрывать поток воздуха при остановке воздушных масс.

Особенно удобны также регулируемые модели подобного плана, помогающие настроить режим воздухообмена под потребности резидентов помещения.

Сегодня такие изделия, благодаря применению современных пластиков и сплавов, оказываются устойчивыми в суровых климатических условиях и ситуациях под влиянием агрессивных механических воздействий.

Правильная решётка не только защищает канал от засора, но и помогает правильному распределению потоков воздуха.

Наиболее часто решётки рекомендуют крепить на шурупы, предварительно раззенковав отверстия под диаметр шляпок.

Стоит отметить, что устройство каркасного дома различается. Следовательно, и вентиляционная система будет меняться от выбранного Вами типа каркасного дома.

Однако, построить каркасный дом своими руками любого типа не составит труда. Общий механизм строительства представлен в данной статье.

Но прежде чем решиться на строительство такого дома, рекомендуем ознакомиться с его минусами. Минусы каркасный домов перечислены здесь.

Зачем вентиляция и нужна ли она

Главная угроза свежему воздуху — углекислый газ (СО2). При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности. Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

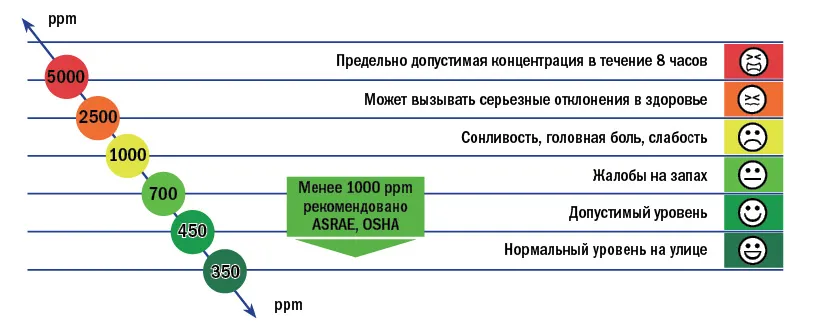

Концентрация co2 в воздухе и его влияние на самочувствие человека Источник 7lestnic.com

Наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2, поэтому так важно уделять внимание вентиляции помещений.Правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2. Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома

А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения.

Стандартный каркасный дом имеет энергосберегающую и герметичную конструкцию, которая дополнена пластиковыми окнами и дверьми. Это заставляет воздух постоянно нагреваться внутри помещения, так как нет полноценного обмена с окружающей дом воздушной средой.

Наиболее требовательными помещениями строения в отношении необходимости обмена воздуха являются ванные комнаты, туалеты и кухни. Вытяжка в каркасном доме устанавливается именно в таких местах.

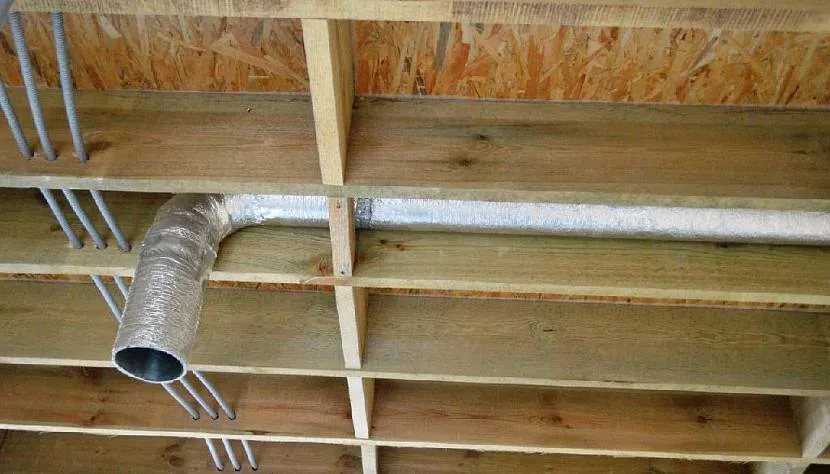

Вытяжная труба прокладывается под потолком в процессе возведения дома Источник zen.yandex.ru

Для каждого типа строения по использованию устанавливается свой вид устройств для воздухообмена:

сезонное проживание. Обычно это обычная дача. В таких случаях систему устанавливают естественную во всех необходимых помещениях;
круглогодичное дачное использование. В нескольких помещениях, в том числе на кухне, устанавливается канал вытяжного характера с принудительной вентиляцией, то есть механической;
постоянное проживание в доме. Чаще всего используется принудительный тип вентиляции. Применяется рекуператор тепла и постепенная подача воздуха на минимизации скачков температурного режима.

Кроме представленных вариантов есть еще смешанные схемы, которые включают в себя особенности каждого типа вентиляции с разделением по помещениям, которым требуется воздухообмен увеличенного или уменьшенного характера.

Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.

Необходимость вентиляции

Начнем с материалов, из которых строятся дома. Каркасное ваше жилище, кирпичное, деревянное — не суть. Некоторые стройматериалы действительно считаются «дышащими». Но большой ошибкой является думать, что речь идет о воздухообмене. Здесь у нас происходит подмена понятий.

Под «дыханием» в данном случае подразумевается не воздухообмен, а регулировка уровня влажности, как ни странно. Материалы, о которых идет речь, при избытке влаги впитывают ее из воздуха и удерживают в себе. А затем, если атмосфера в помещении становится слишком сухой, отдают воду обратно.

Именно за это они и называются «дышащими». Благодаря этой их способности уровень влажности в доме практически всегда находится на нормальном уровне, от 40 до 60%. Как вы теперь понимаете, к проникновению кислорода в дом это не имеет никакого отношения.

И тут давайте перейдем ко второму общепринятому аргументу — жизни в экологически чистой зоне. Да, вокруг дома действительно полно свежего воздуха. Но как он попадает в жилище? Не сквозь стены — это только что выяснилось. Раньше главную роль в воздухообмене играли окна. В деревянных рамах, как правило, были щели, через которые проникали воздушные массы. Кроме того, в большинстве жилищ были установлены печи с дымоходами — последние являлись своеобразными вентиляционными каналами и отвечали за отток отработанного воздуха.

А теперь что мы видим? Печи встречаются не так уж часто. Впрочем, если вы решили обзавестись какой-нибудь кирпичной конструкцией для отопления, то всегда можете это сделать, ориентируясь на статьи на нашем портале. Но сейчас речь не об этом, так что продолжим.

С окнами, прямо скажем, сейчас совсем беда. С одной стороны, современные пластиковые стеклопакеты прекрасно защищают дом от уличного дома и сквозняков. С другой стороны — такие окна ведь абсолютно герметичны. И как прикажете проникать в жилище тому свежему воздуху, который снаружи в неограниченном количестве? А никак. Без специально оборудованных маршрутов он не сможет попасть в дом — разве что, ему удастся сделать это в малых дозах, когда вы открываете дверь или окно.

Таким образом, можно не думать долго над вопросом о том, нужна ли вентиляция в каркасном доме. Она там просто необходима. Поэтому давайте наконец перейдем непосредственно к делу и посмотрим, как правильно ее обустроить своими руками, чтобы получить максимум пользы от загородной жизни.
