Обзор станков с ЧПУ

Сфера применения высокотехнологического оборудования достаточно обширна. Станки с ЧПУ применяются в:

Портативный плазменный резак с ЧПУ

• Плазменной резке металла на заказ;
• Изготовление деталей для любых видов техники и электроники;
• Формирование заготовок для фрезерной или токарной обработки;
• Изготовление металлических конструкций – заборов, дверей, решеток и т. д.;
• Производство элементов вентиляции и металлоконструкций.

Кроме этого, технология плазменной резки используется в машиностроении, авиационной промышленности, изготовлении рекламы, производстве техники и других отраслях.

Станок Vanad Mira 15/30 (Чехия) поддерживает несколько скоростных режимов, развивая скорость вплоть до 10 м/мин. Аппарат предназначается для нарезки металлических листов на производстве. Рабочая поверхность состоит из стола и мобильной конструкции. Система ЧПУ обеспечивает комплексное управление двигателями, что позволяет контролировать степень деформации материала.
Режущий станок Vanad MIRA с ЧПУ

Система ЧПУ вмещает больше 20 Гб памяти на жестком диске. Программное обеспечение позволяет редактировать системные файлы без привлечения специалистов. Стоит отметить, что система ЧПУ защищается ключом безопасности, это означает, что доступ к системным файлам есть только у строго фиксированного круга лиц.

PCM1530S – это станок с ЧПУ для лазерной резки листового металла. Особенности модели:

• Оператор может чистить рабочую поверхность во время обработки детали;
• Для удобства загрузки или выгрузки производитель предусмотрел направляющие ролики;
• Жизненно важные элементы прикрываются кожухами, которые защищают оборудование от попадания абразивных частиц;
• Высоковольтные кабели защищаются прочными оболочками, что минимизирует вероятность повреждения.

Станок плазменной резки Harvest Plasma 3000

Hypertherm (США) – станок для плазменной резки размерами 1550 на 3100 мм. Аппарат обрабатывает листы из оцинкованной и тонколистовой стали, толщина которых не превышает 0,5–8 мм. Сфера применения: средние и крупные предприятия, занимающиеся производством деталей для автомобилей и техники. ЧПУ позволяет проводить высокоточное гравирование и фигурную резку.

SPS-3400 – станок с ЧПУ от корейской компании «Space ONE». Аппарат способен поддерживать высокую скорость обработки деталей (до 4 метров/минуту). Максимальная скорость работы составляет 6 метров/минуту.

• Длина, ширина и высота рабочей поверхности: 1280*2600*150 мм;
• Производитель гарантирует качественное обслуживание ЧПУ и онлайн поддержу установленного программного обеспечения;
• Аппарат способен выполнять не только резку, но и раскрой, гравировку и фигурную резьбу по металлу.

Как работать плазморезкой?

Электрическая схема плазменного генератора.

Резка металлов с помощью плазменного потока — слишком серьезное дело, чтобы заниматься им без предварительного изучения и тщательной подготовки

Это поможет вам сделать резку эффективнее со всех точек зрения, и, что весьма немаловажно, минимизировать риски, связанные с производственными опасностями

Прежде всего нужно знать принцип работы плазменной резки – видеть картинку физических явлений целиком.

Плазменную горелку следует держать очень близко к поверхности и краю металла, в отличие от лазерной резки. Когда тумблер с «пуском» включится, первой загорится временная электрическая дуга, и только затем – настоящая, которая будет главным режущим элементом. Горелку с режущей дугой нужно вести по материалу ровно и медленно.

Скорость резки следует строго контролировать. Это можно делать, наблюдая за искрами с обратной стороны листа разрезаемого металла. Если этих искр нет, то это значит, что разрезка металла произошла неполная.

Такое может произойти по нескольким причинам: из-за слишком большой скорости ведения горелки или прохождения аппарата, либо слишком недостаточной мощности подаваемого тока, либо несоблюдения прямого угла в 90° между горелкой и поверхностью металла.

Дело в том, что полная проплавка металла происходит лишь при наклоне плазморезки к поверхности металла под прямым углом и ни градусом больше или меньше.

После завершения работы резак нужно наклонить. Воздух будет выходить и после выключения аппарата – непродолжительное время.

Перед работой невредно изучить схему вашего аппарата: именно в ней можно прочитать самую достоверную информацию по допускаемой толщине металла, который можно прорезать или сделать в нем отверстие. Устройство плазменного резака может различаться, все зависит от функций его назначения.

Основные виды плазменной резки металла

Важно представлять себе саму технологию такого раскроя металла, чтобы понимать, что нужно для плазменной резки. Начнем с того, что она позволяет работать с листами толщиной в пределах 220 мм

В контуре электрической дуги между наконечником форсунки и неплавящимся электродом образуется искра, после чего воспламеняется поток поступающего газа. Когда горящий газ ионизируется, он превращается в управляемую плазму. Скорость ее выхода очень высока и составляет 800–1 500 м/с.

Выходное отверстие имеет сужение, которое позволяет повысить скорость потока плазмы и температуру до +20 000 °C. Настолько горячий узконаправленный поток плазмы при точечном воздействии на металл проплавляет его

Что немаловажно, при этом обеспечивается незначительное повышение нагрева области, прилежащей к месту реза

Между двумя основными способами: плазменно-дуговой технологией и методом раскроя плазменной струей – существует одно серьезное отличие. Первый способ предполагает замыкание поверхности заготовки в проводящий контур. Тогда как при работе со струей плазмы прибегают к стороннему образованию высокотемпературного компонента в рабочей схеме плазмотрона. В таком случае лист металла не является составляющей проводящего контура.

Резка плазменной струей.

Этот метод позволяет раскраивать материалы, которые не способны проводить электрический ток.

Горение дуги осуществляется между формирующим наконечником плазмотрона и электродом, тогда как разрезаемая при помощи струи плазмы заготовка не включается в электрическую цепь.

Плазменно-дуговая резка.

При работе с токопроводящими материалами используют именно эту технологию. Суть состоит в том, что дуга горит между разрезаемой заготовкой и электродом, ее столб совмещен с потоком плазмы. Последняя формируется при нагреве, ионизации подаваемого газа. Он продувается через сопло, обжимает дугу, придает ей проникающие свойства, обеспечивая образование плазмы.

Благодаря сильному нагреву газа достигается высочайшая скорость его движения, повышается степень воздействия на заготовку. Газ не только выполняет основную функцию, обеспечивая раскрой, но и выдувает из зоны обработки частицы металла. Активизация процесса происходит за счет дуги постоянного тока прямой полярности.

К плазменно-дуговой резке прибегают во время:

• изготовления деталей с прямолинейных и фигурных форм;
• прорезания отверстий или проемов;
• производства заготовок, которые в дальнейшем должны пройти сварку, штамповку, механическую обработку;
• обработки кромок поковок;
• резки труб, полос, прутков и профилей;
• обработки литья.

Принято выделять три вида плазменной резки в зависимости от используемой в процессе работы среды. Это:

• Простая с использованием воздуха/азота в сочетании с электрическим током.
• С защитным газом, причем газ может быть плазмообразующий и защитный. Второй призван ограждать обрабатываемую область от внешнего воздействия, за счет чего удается значительно повысить качество реза.
• С водой, где жидкость играет ту же роль, что и защитный газ в описанном выше подходе. Но у нее есть дополнительные функции: она способствует снижению температуры элементов системы, вбирает в себя выделяющиеся в процессе работы вредные вещества.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

За счет использования плазменной резки, базирующейся на перечисленных выше принципах, удается добиться высокой производительности оборудования и полной пожарной безопасности. Последнее связано с тем, что применяемые при работе с данной технологией материалы не являются огнеопасными.

1 Особенности аппаратов и технологии плазменной резки

Плазменная резка – термический процесс разделительной обработки материалов, происходящей за счет их плавления. В качестве режущего исполнительного инструмента используется струя низкотемпературной плазмы, которую получают следующим образом. Между электродом плазменного аппарата и его соплом или разрезаемым металлом создается электрическая дуга, температура которой достигает 5000 °С.

Затем в сопло подается под давлением газ, что приводит к повышению температуры электрической дуги до 20 000 °С, в результате чего газ ионизируется и преобразуется в низкотемпературную плазму (высокотемпературный газ). Ионизация при нагреве от дуги возрастает, что ведет к повышению температуры газовой струи до 30 000 °С. При этом поток плазмы ярко светится, обладает высокой электропроводностью, проистекает из сопла со скоростью 500–1500 м/с, попадая на заготовку, локально ее разогревает и плавит в месте реза.

Для получения плазмы используют следующие газы:

• воздух;
• кислород;
• азот;
• водород;
• аргон;
• водяной пар.

Охлаждение сопла и удаление с поверхности реза расплавленных частичек материала осуществляется потоком газа или жидкости. Толщина разрезаемого плазменными установками металла может достигать 200 мм.

Эта технология крайне редко используется в быту, зато получила широкое распространение в различных промышленных отраслях. Плазменным аппаратом можно качественно, быстро, легко разрезать любой металл и другие материалы – пластик, камень. Благодаря этому, его используют в судостроении, машиностроении, коммунальной сфере, для ремонта техники, изготовлении рекламы и многого другого. Получаемый срез всегда аккуратный, ровный и красивый.

Надежный партнёр

На Plasmainfo Вы найдете аналитику, статьи, предложения по оборудованию для смежных технологий: лазерной, гидроабразивной и автогенной резке — услуги универсальны. Благодаря консультациям наших специалистов Вы легко можете получить ответы на имеющиеся вопросы. Если на данном этапе вы выбираете оборудование, ознакомьтесь с каталогом продукции и уточните необходимую информацию у консультантов — это позволит рентабельно произвести модернизацию уже имеющегося оборудования. В основе структуры нашего бизнеса принцип: «Максимум информации в открытом доступе».

Благодаря большому опыту работы в сфере обработки металла, Plasmainfo готова стать Вашим надёжным партнёром и поставщиком. Поставка и установка оборудования для термической плазменной резки производится точно в срок, а услуги по фигурному раскрою металла выполняются с применением передовых технологий на оборудовании высокого качества.

Экран №4 — Мониторинг.

6.1. Блок управление факелом в ручном режиме.

• Зажечь факел – позволяет в ручном режиме зажечь факел плазмотрона.
• Потушить факел – позволяет в ручном режиме потушить факел плазмотрона.
• Сброс задержки на разогрев – отменяет задержку на разогрев при газовой резке.

6.2. Скорость позиционирования

– позволяет изменить скорость ручного управления движением (при помощиПульта ДУ ) в процентном соотношении от максимальной скорости позиционирования. Доступный диапазон 1-100%.

6.3. Скорость реза

– позволяет менять скорость реза в процентном соотношении от значения скорости реза, установленного в .

Можно использовать даже в момент реза. Доступный диапазон 5-250%.

Технические характеристики

Каждый станок с ЧПУ обладает определёнными характеристиками. Главной деталью любого плазмореза считается источник резки – от мощности данного механизма и зависят общие показатели работы каждого устройства. К основным параметрам плазмотронов относятся

Режимы плазменной резки металла

• тип плазмообразующего газа (кислород, азот, аргон);
• маневренность позиционирования;
• скорость разрезания;
• вид охлаждающего газа (воздух или углекислый газ);
• характер тока (постоянный или переменный).

Плазморезы имеют сложное техническое устройство, но в целом аппараты адаптированы под маневренное управление. Настроить станок с ЧПУ может любой человек, ознакомленный с общими принципами работы плазмореза и системы числового управления. После прочтения инструкции об эксплуатации оператор сможет устанавливать программы действия для станков плазменной резки.

Станок плазменной резки с ЧПУ в работе

Аппарат разрезает металлические листы толщиной от 0,5 до 160 мм. Плазморез обрабатывает листы из углеродистых сталей. Раскрой тонких листов осуществляется с помощью стандартной плазменной дуги, имеющей небольшую мощность. Более плотные поверхности требуют установки дополнительной стабилизации.

Общая композиция плазмореза должна состоять из взаимодополняющих элементов. В случае, если на станке будет функционировать механизм недостаточной мощности, разрезание металла будет осуществляться с погрешностью. Рекомендовано выбирать источник, обладающий удвоенной мощностью.

Важным элементом установки является система контроля высоты резака, которая составляет часть ЧПУ. Цифровое отслеживание передвижения резака помогает предотвратить повреждение поворотной поверхности и обрабатываемого металла.

Эксплуатационные преимущества аппарата

Станок плазменной резки металла с ЧПУ владеет некоторыми преимуществами:

• рабочие операции по раскрою металлических листов сложной конфигурации выполняются с уникальной точностью;
• плазморез отличается низким потреблением электроэнергии, не нуждается в дополнительных устройствах и финансовых затратах. Производственные издержки снижаются, а рентабельность возрастает;

• аппарат имеет высокую производительность плазменной резки ЧПУ. Ни одно устройство, занимающееся раскроем металлов (кроме лазера) неспособно достичь аналогичной скорости, какая есть у плазмореза. Этим обусловлено его промышленное применение для выпуска массовой продукции;
• аппарат удобен в эксплуатации и прост в обслуживании;
• устройство способно разрезать плазмой листы всех металлов, низколегированных и углеродистых сталей, чугуна толщиной от 0,5 до 150 мм, обеспечивая чистоту среза. Дополнительная обработка торцов раскроенных заготовок не нужна;
• плазморезы, работающие без выделения газа и открытого огня, – безопасны;
• есть функция автоматического определения толщины листа металла.

Недостатков у данного оборудования практически нет. Но их не используют для раскроя листов высоколегированной стали с толщиной, превышающей 10 см, а также титана.

При грамотном регулярном обслуживании, можно гарантировать плазморезу большой срок службы. О специфике, периодичности его выполнения можно узнать из видео материалов.

Типы плазмотронов

На предприятиях широко применяется автоматическая и ручная резка плазмой.

Резать металл можно различными типами приборов.

1. Плазменные резаки для резки металлов. В эту группу входит воздушно-плазменный и газоплазменный резак. Воздушно-плазменный резак выделяется простой конструкцией и применяется для резки чёрных металлов. Он может работать как от однофазной, так и трёхфазной сети. Газоплазменный аппарат работает на водяном паре, для образования плазмы применяется водород, аргон, кислород, азот.
2. Индукционный резак. Это высокочастотное устройство, работающее по принципу индуктивно-связанной плазмы с температурой до 6000 К и высокой плотностью электронов.
3. Комбинированные аппараты. Представлены симбиозом токов высокой частоты и электрической дуги. Электрический разряд сжимается под воздействием магнитного поля.
4. Газовые устройства, работающее за счёт сжатия столба дуги плазмообразующим газом.
5. Водяные устройства, рабочим телом которых является паровой газ. Высокотемпературный водяной пар способствует ускоренному сгоранию углерода.
6. Магнитные резаки. Такие приборы малоэффективны и не пользуются популярностью. Их основное преимущество в том, что регулировка сжатия электрической дуги осуществляется без потери газа.

В зависимости от типа плазмотрона можно без труда обрабатывать сталь любых видов, в том числе металлы с высоким тепловым расширением, а также материалы, которые электрический ток не проводят.

Действие и преимущества станка

Плазменные станки, применяемые для резки металла, являются высокотехнологичными современными устройствами. Базовый аппарат-плазморез представляет собой источник резки, состоящий из профильных рельс, передвигаемого резака и рабочей поверхности. Система ЧПУ – это комбинация стойки и монитора, расположенного в защищённом корпусе. Система также снабжена управляющей панелью с клавиатурой.

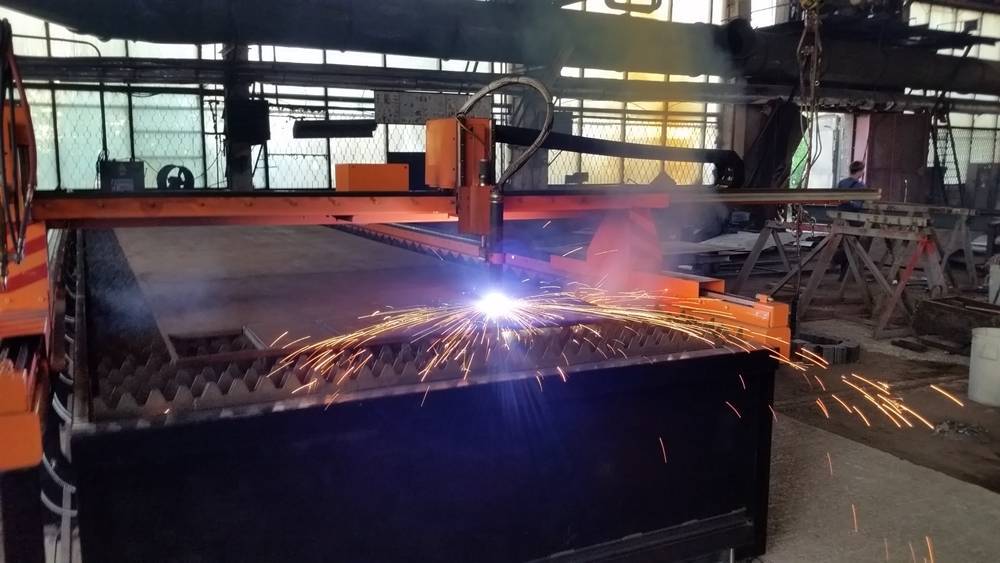

Пример установки для плазменной резки металла с ЧПУ

Станок плазменной резки осуществляет свою работу с помощью загрузки технического чертежа. Система числового программного управления осуществляет реализацию чертежей любой сложности. Деталь, имеющая простую конфигурацию, загружается оператором в базу и выполняется без составления плана. Более сложные формы проходят мониторинг от управляющих программ AutoCAD и CorelDraw.

Плазменный станок отличается простым принципом действия. Плазморез под действием потока воздуха нагревается до высокой температуры. Ионированный газ расплавляет кусок металла в нужном месте, и ненужная часть конструкции отсекается благодаря давлению. Запрограммированный аппарат с ЧПУ выполняет работу самостоятельно, без участия операторов.

Плазменный станок с ЧПУ является незаменимым устройством на промышленных предприятиях, ведь он позволяет выполнять маневренные и быстрые операции по резке металла. Подобная машина помогает обрабатывать компоненты металлоконструкций и элементы технического оборудования. С помощью станка, оснащённого системой ЧПУ, осуществляется сложный раскрой металлов.

Преимущества

Плазменные резаки для металла часто используются на строительных площадках и в частных мастерских. Востребованность объясняется преимуществами плазмореза:

1. С помощью плазмотрона можно обрабатывать разные виды металлов и сплавов.
2. Не нужно подготавливать рабочую поверхность. Высокого качества обработки можно достичь без очистки металла от ржавчины и краски.
3. При аккуратном и медленном ведении резака по обрабатываемой поверхности получается высокоточный рез. Не остаётся окалин и наплывов.
4. Даже при не большой толщине металлического листа, он не будет повреждён из-за сильного нагревания. Связано это с особенностями используемого оборудования.
5. С помощью плазмореза можно делать ровные, фигурные резы.

Во время работы плазмотрона практически не выделяется вредных веществ, что делает процесс обработки безопасным для здоровья.

Плазменная резка металлов — технологический процесс с использованием специального инструмента, который позволяет разрезать металлические листы. Выбор плазмотрона зависит от того, какие материалы будут обрабатываться. Если устройство выбрано неправильно, плазменная дуга не сможет разрезать металлическую заготовку.
