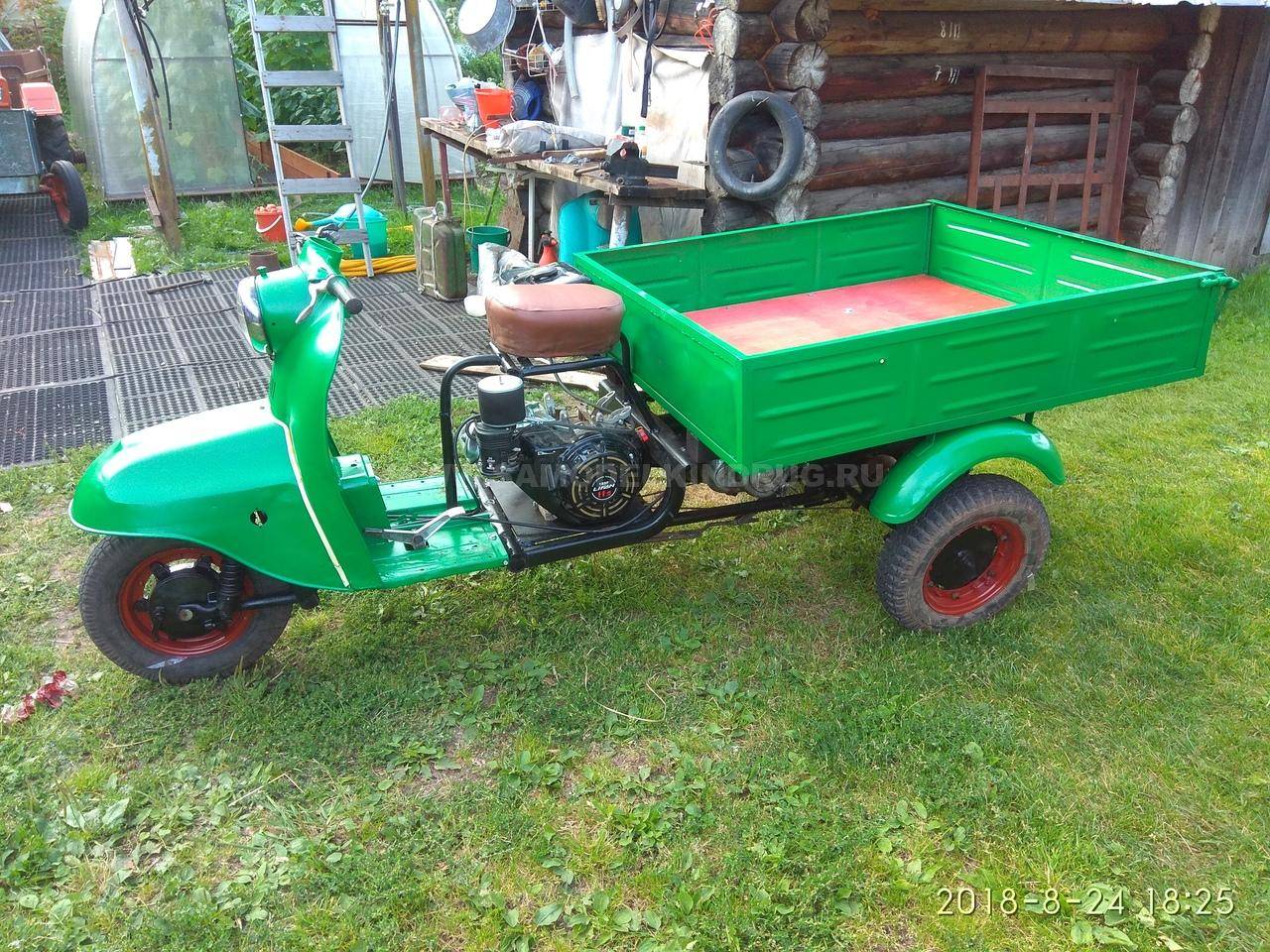

Установка двигателя от мотоблока на муравей

Крепление навесного оборудования мотоблока с мотороллера

На концах тяг встраиваются удерживающие кронштейны для стопорных винтиков и сельскохозяйственных оснащений. Специальные управленческие ручки с трубами прикрепляются к верхней части швеллера. С обеих сторон они должны быть приплюснутыми. Для корректной установки рычага с рулем нужно просверлить определенные отверстия. Мотороллерный рулевой вал позволяет корректно изготовить шарнирные узлы.

Обязательно стоит помнить, что вал необходимо укоротить примерно до 460 миллиметров. С нижней части приваривается шарнирная вилка. Крестовина прикрепляется к пластине из металла. Длина этих элементов не должна превышать 13, 5 сантиметров. В нижней части пластины аккуратно скашиваются, а впоследствии привариваются к тому же самому швеллеру. Продольные отверстия позволят тележке плотно прикрепляться к мотоблочной раме. Узлы необходимо смазать специальным веществом, то есть масленкой.

Рама «Вятки» отлично подходит для тележной рамы. К ней нужно приварить углы в 35*35 миллиметров. Именно таким же методом необходимо укрепить и свободные окончания. Полудюймовая труба позволит соединить промеж собой вилки. Подрамник П—образной формы приваривается туда же

Важно отметить, что он изготавливается из углов с габаритами 35*35 миллиметров. Кузов установить возможно при помощи приваривания навесочных втулок. По своей сущности мотоблоком очень просто управлять и перевозить на нем необходимый груз

Особым удобством для водителя считается универсальное сиденье. Там же располагается специальный ящик с инструментами

По своей сущности мотоблоком очень просто управлять и перевозить на нем необходимый груз. Особым удобством для водителя считается универсальное сиденье. Там же располагается специальный ящик с инструментами.

Мотоблоки имеют свои определенные особенности. К основным стоит отнести:

Ширина в 670 миллиметров;

Длина в 900 миллиметров;

Высота в 900 миллиметров;

Общий вес равен 65 килограммам;

Наибольшая скорость приравнивается к 18 километров в час;

Длина транспорта с телегой равна 1580 миллиметров;

Колейная ширина равна 550 миллиметрам;

Колейная ширина с прицепленной тележкой приравнивается к 750 миллиметрам.

Развалившийся мост

В Петербурге Кулибин взялся реализовывать задачу по созданию надежной переправы через Неву. В тот момент горожане пользовались лишь наплывным мостом, который разбирали по весне и осени.

Инженер хотел сделать деревянную переправу с пролетом 298 метров. Одноарочное сооружение должно было упираться концами в берега Невы. На решение этой задачи изобретатель потратил больше десяти лет, за которые создал несколько проектов моста. В октябре 1776 года построили модель оптимального варианта переправы в масштабе 1:10 и поставили её во дворе Академии Наук. Мост Кулибина получил высокую оценку известнейшего математика Леонадра Эйлера, а императрица Екатерина II наградила Кулибина орденом святого Андрея Первозванного.

К сожалению, дальше дело не пошло. Мост инженера-самоучки так и не был переброшен через Неву. Модель же конструкции 17 лет простояла во дворе Академии Наук. Далее её перенесли в сад Таврического дворца и поставили над каналом. Через 40 лет конструкция разрушилась.

Проект моста через Неву Ивана Кулибина, 1776 год. Фото: Commons.wikimedia.org

Преимущества конструкции

• За производительность отвечает силовая установка известной фирмы Loncin. По сути, этот агрегат является копией японского мотора Honda GX 200
• Для регулировки оборотов двигателя предусмотрена удобная рукоятка, расположенная под правой рукой оператора. Ею можно плавно настраивать обороты, тем самым избегая различных подергиваний и рывков.
• В стандартное оснащение Муравья-1 входят пневматические колеса большой размерности. Их глубокий рисунок протектора обеспечивает выдающиеся способности на бездорожье. Более того, разработчикам изделия удалось достичь отличного сцепления с грунтом, причем без каких-либо пробуксовок.
• Возможность регулировки рулевой колонки в различных плоскостях – как в вертикальной, так и горизонтальной. Это очень удобно и полезно. Например, если ее повернуть в горизонтальную плоскость, тогда можно избежать затаптывания обработанной почвы при вспахивании и культивации.
• Техника с завода поставляется с воздушным фильтром циклонного типа. Его конструкция объединяет два фильтрующих элемента – бумажный и пенорезиновый фильтр. Таким образом, получается система двойной очистки.
• Аппарат оснащается двойными защитными крыльями, которые изготовлены из высокопрочного сплава. Эти крылья являются своеобразным средством защиты оператора от попадания грунта. При необходимости крылья можно демонтировать.

Снятие

Откручиваем воздушный фильтр и снимем его с двигателя

Отключаем от карбюратора шланг питания

Отворачиваем две гайки крепящие карбюратор к цилиндру и чтобы он нам не мешал убираем его в сторону

На ваше усмотрение: либо снимаем крышку звездочки и отводим ее в сторону, либо отсоединяем от нее только трос спидометра — без разницы

Ищем на цепи привода задних колес замок и разъединяем его. Не знаю как у вас, а на моем испытываемом замка не нашлось. Какой-то олень заклепал цепь прямо по месту. Пришлось «болгарить»…

Отключаем трос привода сцепления. Пока представился подходящий момент, по-возможности — снимаем трос с рамы и проверяем на пригодность

Как ни крути, а заводной рычаг нам будет только мешать — откручиваем его

Откручиваем две гайки на фланце крепления колена глушителя

Глушитель, который нам будет мешать снять двигатель крепится к раме двумя болтами. Отворачиваем болты и снимаем его вместе с коленом или разъединяем по месту и снимаем по отдельности — без разницы

Откручиваем тягу привода КПП и бросаем ее на землю

Отключаем от катушки провод контакта прерывателя

Отключаем провод массы. Провод массы находится внизу двигателя сразу за коленом глушителя. Крепится к двигателю гайкой на 10

Запоминаем расположение и откручиваем провода диностартера от реле-регулятора. После того как открутите клеммы — выньте жгут проводов из рамы

Двигатель крепится к раме в трех точках: одна в самом низу две другие — спереди и сзади. Откручиваем болты, которые крепят двигатель к раме. Для большего удобства — болты на двигателе можно не снимать и вместо них открутить от рамы только кронштейны

Передняя точка крепления находится сразу за коленом глушителя. Я особо не парюсь и откручиваю только болты кронштейна

Нижняя точка крепления находится под двигателем. Отворачиваем гайку и вынимаем болт из крепления

Последняя точка крепления находится сзади

Вываливаем двигатель на левую сторону. Если ваш двигатель переделан на магнето, то перед снятием двигателя на всякий случай снимите ее. Так будет удобнее и работа пройдет без последствий для магнето, а значит для вашего кошелька

Источник

Как поставить двигатель от мотоблока на велосипед

В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.

Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.

Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.

Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Что можно сделать из двигателя от мотоблока

Самоделка с двигателем от мотоблока может существенно сэкономить семейный бюджет, а также облегчить различные работы на участке.

Из мотоблока можно сделать следующие изобретения:

• Транспортные средства (мини-трактор, вездеход, квадроцикл, мотоцикл, снегоход, мотобуксировщик)
• Стационарное оборудование (пилорама, электрогенератор, насос, токарный станок)
• Сельхоз техника (погрузчик, снегоуборщик)

Транспортные средства, сделанные на базе мотоблока или его двигателя не пригодны для использования на трассах и других оживленных дорогах, предназначаются для перевозки грузов по участку, а также для передвижения по сельской местности. Максимальная скорость таких устройств – 60 км/ч.

Основание транспортного средства (рама) и колеса должны быть приспособленными к большим нагрузкам, а сам двигатель подбирается из расчета общего веса устройства, веса грузов и цели оборудования, например, для велосипеда достаточно мотора до 5 л.с., для снегохода мощность двигателя должна быть выше (7 л.с.).

Создание стационарного оборудования и сельхоз техники может быть сложнее, однако легко найти видео с подробными инструкциями.

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

• сварочный аппарат;
• болгарка с дисками по металлу;
• дрель со сверлами по металлу;
• набор гаечных ключей;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

Можно ли заливать 92 бензин вместо 80 в мотоблок?

Для того, что правильно ответить на этот вопрос, нужно понимать, что стоит за маркировкой этих типов топлива. Известные марки бензина – АИ-76, АИ-80, АИ-92, которые классифицируются по октановому числу, характеризуют не что иное, как способность топлива к детонации в ходе сжатия, которая выражается в количестве антидетонационных присадок. При этом их калорийность практически одинакова.

На практике, при небольшой силе сжатия 92 будет детонировать быстрее, чем его низкооктановые аналоги. Чем это грозит? Все зависит от типа двигателя, который установлен на мотоблоке.

В частности:

• для 2-тактных моторов – уменьшением силовых показателей, повышенной теплоотдачей, которая может привести к его перегреву и выходу из строя;
• для 4-тактных – кроме выше изложенного, еще и вероятность сгорания выпускного клапана и частых проглохов как на холостом ходу, так и под нагрузкой.

В обоих случаях не исключено другое явление – т.н. «калильное зажигание». Калильное зажигание – процесс, при котором розжиг бензина с воздухом происходит не от образовавшейся искры, а от перегретых внутренних узлов или нагара. Поскольку 92-й бензин требует большей теплоты сгорания и в нем содержится больше циклоалкенов – производных углерода, попадая в мотор, он способствует перегреву механизмов, которые могут воспламенить горючую смесь даже без искроподачи.

Невзирая на беспечность большинства потребителей, которые уверенно заправляют свои культиваторы 92 или даже 95 бензином, этого делать крайне не рекомендуется. Но это не приговор. Для мотоблоков, выпущенных 15-20 лет назад, которые на работу именно с 76 или 80-м бензином, есть несколько способов выхода из этой ситуации:

1. фрезеровать головку блока цилиндров, влияя тем самым на размер камеры сгорания;
2. сместить угол зажигания, чтобы процесс воспламенения горючей смеси не производилось сразу же при открытии выпускного клапана;
3. поставить дополнительные прокладки на головку блока цилиндров;
4. понизить октановое число 92-го топлива.

Рассмотрим, как это осуществляется на практике.

Как Соединить Двигатель Муравей И Двигатель Мотоблока

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

1. Рама.
2. Движок.
3. Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали, которые конечно очень понадобиться дальше использовании устройства:

Следуя из выше перечисленного, необходимыми элементами для производства мотоблока числятся рама, движок, колеса, руль, сидение и электрооборудование.

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

You may also like

К задним концам лонжеронов сваркой присоединяется управляющая конструкция с байка. Для натяжения цепи первой ступени коробки нужно соединить лонжероны в длину несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в сборку рамы, кроме собственных функций делает еще функцию стойки меж ходовой частью и силовым агрегатом. Для грузоперевозки прицепом можно подцепить двухосную телегу к одной из задней части картера.

мотороллер с движком от мотоблока

На стадии производства такового агрегата используют двухтактный двигатель внутреннего сгорания от мотороллера Муравей. Таковой движок имеет принудительное воздушное остывание и такая обстановка является бесспорным плюсом при малеханькой скорости движения во избежания перегрева. Движок сблокирован с четырехступной коробкой. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока выполняют глушитель на дому, используя детали от промышленного глушителя с мотороллера. Выпускной тракт размещается в сторону, а сам глушитель вставляется в выпускной цилиндр.

Пуск мотора производится при использовании кикстартера, скорости переключаются с помощью рычага, который находится на коробке с секторами. Нужно удлинить редукторный вал на 170 мм с целью встроить обгонную муфту. Ведомая звездочка крепится на окончании левого вала. Благодаря вращению вала происходит взаимодействие муфты с ролик и ролик приводится в движение.

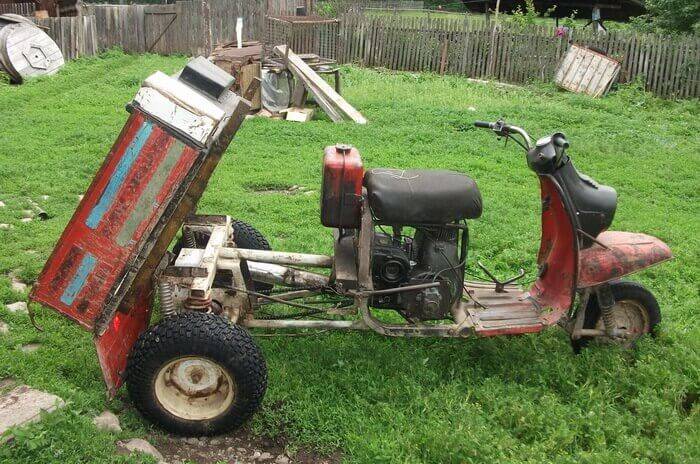

Улучшение грузоподъемности, или делаем из Муравья самосвал

Мотороллер Муравей — устройство мощное, однако большинство владельцев не прочь увеличить грузоподъемные способности модели. Кроме того, можно переделать кузов и сделать его откидным (на подобии самосвала).

Однако есть некоторые нюансы и главное — не перестараться. Как известно, грузоподъемность равна около 250 кг, на практике умещают и большие грузы. Но следует помнить, что при такой нагруженности скорость будет гораздо медленнее (до 35км\ч).

Повысить грузоподъемность можно, увеличив борты. Однако потребуется усиление рамы мотороллера.

Сварку можно признать наиболее оптимальным вариантом, но можно справиться и без нее (изготовление дополнительной рамы производится из дерева).

Кузов в данной ситуации сдвигается вперед или оставляется на своем месте, а вот назад его сдвигать запрещено.

Есть возможность рассмотрения варианта и установки отдельных будок на такие мотороллеры, что потребует отдельных затрат.

Для самосвала чаще всего используют следующие механизмы:

• тросовые лебедки;
• гидравлика с автоматическим приводом;
• способы с применением дверных петель и т.д (так называемые «ручные»).

Что касается гидравлики, то здесь потребуется еще и использование насоса. Общие траты при таком подходе могут превысить саму стоимость мотороллера.

Рассмотрим варианты реализации идеи:

1. С применением автоматики.

Кузов прикрепляется к дополнительной раме, которая присоединяется при помощи шарниров к основной. Подъем может осуществляться при помощи ромбического домкрата, который функционирует с подачи простого электропривода. Сам же электропривод легко можно сделать, используя стеклоподъемники простого автомобиля. В этом и есть суть автоматики, когда кузов опрокидывается нажатием одной кнопки.

Единственный минус такого преобразования — это конечная стоимость работы. Цена зависит от применяемых запчастей.

2. Ручной способ.

Кузов, как и в автоматическом способе, устанавливается на дополнительную раму. Рама также присоединяется к основной.

Удобство такого способа в том, что при надобности есть возможность попросту снять кузов (например, когда нужно перевезти длинные трубы и т.д.). Такие длинные объекты смогут быть закреплены прямиком к раме.

Тонкости производства

На практике рекомендуется дополнительная установка цепочек, которые предохранят петли от вырывания. А затворами могут служить обыкновенные дверные ручки от бытовых приборов или механизмы от авто.

При конструировании съемного кузов, потребуется и крепление бака, номера, поворотников непосредственно к раме (не путать с кузовом). Нужно добиться, чтобы центр тяжести был около осей петель (около 30 см по отношению к заднему краю). Только так кузов будет без проблем опрокидываться вручную.

Как Соединить Двигатель Муравей И Двигатель Мотоблока

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

1. Рама.
2. Движок.
3. Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали, которые конечно очень понадобиться дальше использовании устройства:

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

You may also like

К задним концам лонжеронов сваркой присоединяется управляющая конструкция с байка. Для натяжения цепи первой ступени коробки нужно соединить лонжероны в длину несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в сборку рамы, кроме собственных функций делает еще функцию стойки меж ходовой частью и силовым агрегатом. Для грузоперевозки прицепом можно подцепить двухосную телегу к одной из задней части картера.

мотороллер с движком от мотоблока

На стадии производства такового агрегата используют двухтактный двигатель внутреннего сгорания от мотороллера Муравей. Таковой движок имеет принудительное воздушное остывание и такая обстановка является бесспорным плюсом при малеханькой скорости движения во избежания перегрева. Движок сблокирован с четырехступной коробкой. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока выполняют глушитель на дому, используя детали от промышленного глушителя с мотороллера. Выпускной тракт размещается в сторону, а сам глушитель вставляется в выпускной цилиндр.

При помощи двухступенчатого цепного редуктора можно снижать скорость вращения и увеличивать вращающий момент, который передается от выходного вала агрегата на рыхлители либо колеса.

Самодельный редуктор для мотоблока

Передвигаться на таком механизме при рыхлении либо в заснеженную пору будет тяжело, если у него будут установлены обыденные колеса с мотороллера. Рыхлители, устанавливаемые на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. С целью прирастить сцепление колес с грунтом, на колеса необходимо там одеть самодельный бандаж. Таковой бандаж выполняется из металлической полосы.

голоса

Рейтинг статьи

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Как сделать мотоблок своими руками

Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.

Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.

Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1

Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.

В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.

Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.

По результатам испытания выяснилось — двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.

Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Умелец построил самодельный минитрактор из запчастей от мотороллера «Муравей». Конструкция трактора показана на этих фото:

Минитрактор оборудован редуктором от грузового мотороллера, привод на задние колёса осуществляется цепной передачей.

На мини трактор установлен бензиновый, одноцилиндровый, двухтактный двигатель от мотороллера «Муравей», его мощность составляет 11 л.с.

Самодельный мотоблок с двигателем мотороллера «Вятка» или «Муравей»

Мотоблок наделен трансмиссией с механической шестерной цепной структурой. Она имеет цепь, две шестерни канонической формы и две звездочки.

Усложнять конструкционную часть не стоит, так как этот момент может значимо затруднить свободное маневрирование. Вся конструкция должна использовать две муфты обгонного направления, которые допускают пробуксовку главенствующих колес.

Силовым узлом мотоблока является рама, в которой установлена специальная поперечина с двумя просверленными отверстиями с диаметром в 14,2 миллиметров и парой дырок в 12,2 миллиметров. Обязательно необходимо встроить во внутреннюю рамную часть два болта под номерами М12. Благодаря рассматриваемому подходу, возможно, свободно подсоединить шарнирный узелок от грузовой телеги с навесным оснащением сельскохозяйственных оборудований. Несущая палка встраивается по левую сторону от поперечины. В ней просверливается вырез для редукторного корпуса.

В передней части балки необходимо установить кронштейновую опору со стояночной сошкой.

Основная пластина, несущего характера, прикрепляется в правой стороне. Именно она держит непосредственный редуктор. Для рамы стоит использовать плиту с габаритами 280*20*8 миллиметров. По середине вышеуказанной плиты ставится специальный хомут, который крепит двигатель.

Передняя часть плиты держит стержень вертикального направления. Кронштейн необходимо приварить к данному стержню. Благодаря цепи, ведущей от выходного вала звездочки, производится основополагающий крутящий момент.
