Универсальный стол для циркулярки своими руками

Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Фасадные детали мебели, фрезерованные по прямой, и ручная мини фрезерная машина по дереву

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

Чертежи самодельного мини фрезерного стола по дереву

Как сделать Фрезерный и Циркулярный стол – 9 самоделок

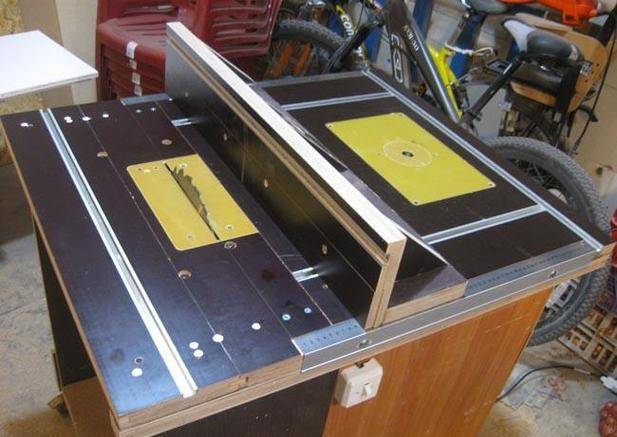

Фрезерный и циркулярный стол могут понадобиться тем, кто планирует или уже регулярно обрабатывает дерево. В отличии от ручного инструмента на столе работать будет удобнее, обработка будет точнее, а в случае с циркулярным столом ещё и намного безопаснее! Безусловно продаётся много готовых фрезерных и циркулярных столов, но не редко мастера всё делают сами для себя, тем более простой стол сделать не так и сложно!

Сначала будут фото о том как сделать фрезерный стол, а ниже о том как сделать циркулярный стол… Для начала следует отметить, что фрезерный стол можно сделать даже без фрезерного станка, его можно заменить дрелью или болгаркой со специальными насадками! Такую конструкцию не сложно сделать (главное надёжно закрепить инструмент), а затем с помощью струбцин можно крепить её на любой стол или прямую поверхность.

Чуть более сложный стол, но уже более профессиональный можно сделать по принципу следующего фото. Он тоже переносной (крепится струбцинами), но можно его сделать и стационарно, тем более если вы планируете работать в одном месте и стружку всасывать пылесосом.

Максимально удобный передвижной фрезерный стол можно сделать в виде одиночной парты с колёсами. Такой стол будет удобно передвигать и работа всегда будет проходить на удобной для вас высоте.

Последний вариант обладает двумя передвижными планками для упора, для более точной работы!

Самый простой циркулярный стол можно сделать просто из столешницы. Проделать отверстие, вставить в него циркулярку, закрепить её и всё, такой стол можно вынести куда угодно, поставить на какие-то надёжные упоры или даже закрепить к обычному столу на струбцины… Но такой стол подойдёт только для очень грубой работы и такой «циркулярный стол» не безопасный, поэтому желательно конечно делать стол для работы циркуляркой более надёжным.

Один из главных вопросов при изготовлении циркулярного стола – это как изготовить упор?! Самым простым вариантом может стать опять же использование струбцин!

Однако возможно чаще всего используется способ, при котором упор двигается вдоль двух продольных отверстий и крепится в нужном положении двумя «барашками». Конструкцию с таким принципом можно сделать как из металла, так и из дерева.

Самые большие мастера могут сделать самостоятельно не только основной упор, но и дополнительный ограничитель как на следующей картинке!

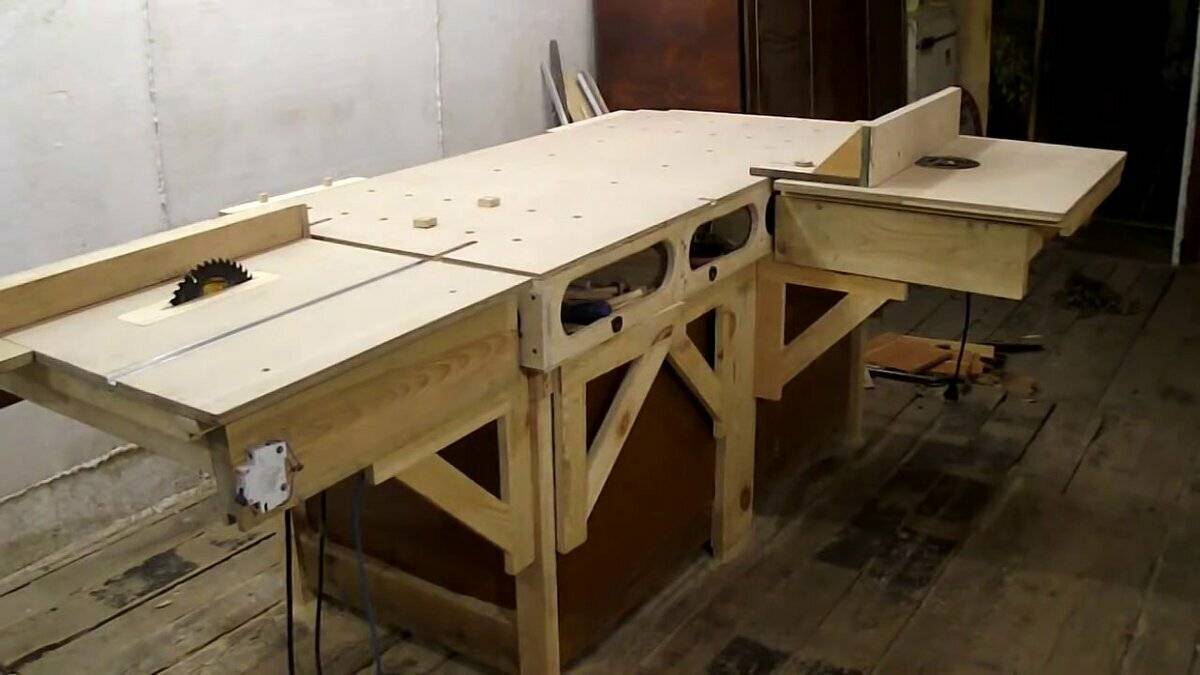

Если в мастерской нужны оба стола, тогда можно сделать совместно циркулярный стол и фрезерный, как показано на картинке ниже. Разместив фрезер с одной стороны стола, а циркулярку с другой, можно свободно использовать один и тот же упор подвигая его к нужному инструменту! Либо можно сделать два упора (как на картинке).

Читать полностью (ссылка)

Преимущества самостоятельного изготовления

Инверсионный стол – это устройство, которое применяется в терапевтических и профилактических целях при нарушении функций опорно-двигательного аппарата. На подобном приспособлении можно выполнять несложные упражнения для позвоночника, обеспечивающие расправление позвонков, приток крови, лимфатической жидкости к труднодоступным местам. Регулярные занятия на тренажере позволяют улучшить общее состояние здоровья и приводят к следующему положительному эффекту:

• улучшают осанку;
• укрепляют связочный аппарат;
• предотвращают развитие грыж, протрузий, инфекционных, воспалительных заболеваний позвоночника;
• улучшают кровообращение, лимфоотток.

Ощутимый недостаток инверсионного стола – его стоимость. По этой причине все чаще люди, которые страдают от болезненных ощущений в области спины и не могут себе позволить дорогостоящий тренажер или массаж, стараются сделать своими руками оздоровительную установку. Даже с учетом стоимости необходимых материалов самостоятельно изготовленное изделие обходится в разы дешевле. При соблюдении всех чертежей и использовании качественных материалов можно получить безопасное устройство для лечения.

Улучшают осанку Укрепляют связочный аппарат

Предотвращают заболевания позвоночника

Улучшают кровообращение, лимфоотток

Экономия при самостоятельном изготовлении

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.

10 моделей циркулярного стола из фанеры

В любом домашнем хозяйстве, должен быть циркулярный стол, от него зависит, какая дома будет мебель и другие, нужные в хозяйстве вещи. Существует много различных вариантов, каким может быть циркулярный стол, но в основе всех таких конструкций. Лежит всегда одно, гладкая и прямая поверхность, что бы спилы были ровные и точные. А как этого можно добиться, ни для кого не секрет, надо брать на столешницу – фанеру, и чем толще она будет, тем лучше будет геометрия пропила.

Мы покажем Вам, как можно выполнить монтаж циркулярного стола, и как он будет выглядеть в готовом варианте, все собранные примеры, не являются сложными, наоборот, очень простыми, для того, что бы создать любой удобный для Вас стол. Все, что Вам понадобится легко найти в любом строительном магазине.  Все основные позиции объяснены на представленных изображениях.

Еще можно добавить на циркулярный стол, лобзик, для выпиливания маленьких деталей с радиусами, все углы Вы легко сможете отмерить при помощи транспортира, который, так же можно установить на стол.

Если Вам необходим циркулярный стол, с пилой, большей мощности, чем продаются в магазинах, тогда мы хотим предложить Вам следующую конструкцию, в которой Вы можете установить мотор, с нужной Вам мощностью и количеством оборотов, такие моторы могут быть, как на 220 вольт, так и на 380.

Циркулярные столы, могут быть и очень компактными, если Вам не требуется пилить большие детали, и Вы пользуетесь им, только в малых объемах. Такой вариант может быть полезен в хозяйстве и в изготовлении поделок, а так же, что бы обучить Вашего ребенка, первым азам общения со станками. В дополнении к нему можно установить дополнительные ящички, для более компактного использования.

Компактные размеры таких столов позволяют, легко переносить их в те места Вашего участка, где они необходимы в данный момент, конечно, как Вы увидите далее, станки могут быть и стационарными, любых размеров, но поняв суть того, как они монтируются в малых формах, Вы легко соберете станок, даже самых больших размеров.

Одним из ярких примеров переносного циркулярного стола может быть вариант, который представлен ниже, его удобство и простота сборки, послужит Вам хорошим примером, того, как все аккуратно собрано и закреплено.

Большие столы удобны, когда Вы располагаете широким пространством тогда для Вашей фантазии, можно будет разгуляться в снабжении стола различными полками и крючками, которые будут располагаться в любом удобном для Вас месте.

Самое главное, что Вы можете снабдить колесиками, такие конструкции и точно так же легко их перемещать по помещению. Это нужно в основном, что бы было удобно, убирать под столом опил и стружку. Так же на самом столе Вы можете расположить дополнительное оборудование, которое необходимо Вам.

Так же хотим показать Вам, как легко  и просто крепиться сама циркулярная пила к столу, которую Вы с легкостью, можете приобрести в любом магазине, но прежде, конечно, Вам необходимо ознакомиться с её характеристиками.

Что удобно в собственноручной сборке, так это то, что все, что Вы хотите, Вы можете воплотить в реальность, любые полочки, все, что Вам надо при выполнении работ. Дополнительное место под различное оборудование, хорошо сэкономит место в самом гараже или любом помещении где будет находиться Ваш циркулярный стол.

Читать полностью (ссылка)

Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

Как выполнить поперечные распилы?

Стусло для циркулярной пилы.

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована

При потребности — подтянуть саморезы/болты. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Чертежи стола

Схема верстака для циркулярной пилы своими руками и подробные чертежи станин и столешницы находятся в открытом доступе.

При разработке оригинальных чертежей необходимо рассчитать габариты стола и основания, а затем определить габариты прорези в столе (зависят от модели дисковой пилы) и придумать способ крепления инструмента к станку.

При разработке чертежей для изготовления циркулярного стола своими руками учитывают:

• в стандартном варианте станка пильный диск располагается под прямым углом к плоскости стола;
• если станок оснащается поворотным механизмом, то конструкция крепления должна надежно удерживать циркулярную пилу;
• рабочий диск и электрический привод располагают по центру столешницы, обеспечивая устойчивость станка;
• рекомендуемый размер столешницы составляет 1200х1200 мм, допускается применение удлиненных столов;
• в документации учитывают магистрали прокладки кабелей и точку установки кнопки управления питанием электродвигателя;
• рабочая поверхность должна находиться на высоте от 800 до 1200 мм от поверхности пола (зависит от роста оператора);
• ширина зазора между диском и стенками прорези в столе не менее 2 мм (канавка обеспечивает отвод образующейся при резке стружки).

Чертеж стола для циркулярки.

Конструкция станины для пилы

Стусло для циркулярной пилы.

Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине – это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.

Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.

Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.

Нюансы, которые необходимо учесть

Конструкция циркулярной пилы.

2-ой параметр для выбора пилы – это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.

При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик – плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.

Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Как сделать своими руками — пошаговая инструкция

Алгоритм (порядок действий) при сборке такого станка:

Во-первых. Следует определиться с размерами (длина, ширина, высота). При выборе размеров рабочего стола учитывается размер основного количества заготовок, которые придется пилить. Под небольшие заготовки большой стол не нужен. Учитывается и расположение в мастерской: как и где расположить станок, уместится ли он.

Пример деревянного каркаса:

Все заготовки нарезаются по длине и проводится сборка.

Как пример, простейший стол на фото:

Основные шаги и последовательность сборки:

1. Собирается каркас.
2. Устанавливается и крепится пила.
3. Примеряется и размечается место пропила под диск на листе рабочего стола.
4. Делается пропил по тщательно выполненной, проверенной разметке.
5. Ставится и крепится рабочий стол.

Но надежнее установить пилу на отдельные несущие уголки или прочные бруски.

Более детальная инструкция не имеет смысла, так как крепления могут быть выполнены по-разному. Для представления, как можно сделать простейший станок, предлагаем посмотреть интересное видео.

Станок на видео полностью выполнен из разобранной старой мебели, то есть из бросового материала. Но следует учесть, что это ламинированное ДСП, скорее всего, советского образца, которое отличалось прочностью. Минус такого материала – может использоваться только в сухом помещении. При высокой влажности или попадание воды любое ДСП разрушается.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

• отпускаем гайки на стойках;
• крутим винт, который нажимает на упор, поднимая или опуская стол;
• затягиваем гайки шпилек;
• выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

Процесс изготовления стола

1. Из листа ламинированной фанеры вырезаем столешницу необходимого размера. Разметка наносится на нижнюю плоскость с использованием металлической линейки и карандаша. Раскраиваем фанеру электролобзиком, края при необходимости фрезеруем. Если фанера не ламинированная, поверхность стола зачищаем шкуркой.
2. Переворачиваем и с нижней части делаем разметку для крепления ручной циркулярки. Для этого с инструмента снимаем диск и устанавливаем его подошвой на необходимое место. Делаем отметки на столешнице и на подошве под крепеж и паз для пильного диска. Просверливаем отверстия под болты. Они будут закручиваться сверху, через столешницу и снизу удерживаться гайками. Поэтому со стороны рабочей поверхности отверстия зенкуем, а шляпки болтов зашлифовываем, чтобы они не выступали.
3. Если планируется резка материала под различными углами, прорезь под пильный круг выполняется в форме перевернутой трапеции. Для ровного пиления выполняется обычный паз. Перед тем, как вырезать прорезь и отверстия под крепеж, приложите пилу, откорректируйте отметки и лишь потом вырезайте.
4. Нанесите карандашом места расположения ребер жесткости. Их делают из доски и устанавливают снизу в 8 — 9 см от кромки столешницы. Ножки стола мы будем крепить к ребрам. Ребра фиксируются саморезами с промежутками 15 — 25 сантиметров, дополнительно проклеиваются ПВА. Саморезы вкручивают сверху, через столешницу, головки полностью утапливают. Ребра между собой скрепляются длинными саморезами.
5. Ножки стола делают из бруска или доски, их длина составит от 100 до 113 см. Большую устойчивость придадут ножки, немного расходящиеся книзу. Их фиксируют на крупные болты, закрученные снаружи, изнутри крепят гайками. Стяжки из бруска дополнительно упрочат каркас.
6. Чтобы регулировать высоту стола, снизу прикрепляются гайки, в которые завинчиваются болты М14.
7. Теперь можно снизу зафиксировать пилу, пропустив диск в подготовленную прорезь.
8. Прикрепляем на внутреннюю часть стола электророзетку, пропускаем от нее электрический провод и устанавливаем выключатель в удобном месте (на наружную часть ребра жесткости). Питание к розетке будет подаваться от выключателя. От него протягиваем провод к ближайшему источнику питания в мастерской. С помощью строительной стяжки фиксируем кнопку ВКЛ-ВЫКЛ на корпусе циркулярной пилы в утопленном положении.

Приступим к изготовлению вспомогательных упоров. Для продольного упора понадобится алюминиевая труба квадратного сечения №30 и два винта с гайками-барашками.

1. Отпиливаем кусок трубы по длине столешницы, в 3 см от края вырезаем отверстия под винты.
2. Из кусочков фанеры выпиливаем два прижима. Конструкция готова.
3. Для пиления поперек стола делаем салазки из фанеры. Их выравниваем относительно кромок стола, прижимаем и продвигаем вдоль зубчатого круга. В месте прохода круга в салазках пропиливаем паз. Небольшие детали можно укладывать прямо внутрь салазок и перепиливать.

Отвод пыли организовывается из-под стола, но большая часть пыли при этом разлетается сверху, поэтому неплохо дополнить устройство верхним пылеотводом.

Сборка каркаса с ножками

Основание или каркас стола собирается из набора поперечных и продольных деревянных брусьев, которые крепятся с нижней части его крышки, увеличивая жёсткость всей конструкции в целом. Для этого вполне достаточно четырех брусков сечением 50х50 мм, размещаемых с отступом от края стола порядка 7-9 см.
Они фиксируются на нижней части крышки подходящими по размеру саморезами с шагом примерно 23-25 см. С её лицевой стороны элементы крепления утапливаются в материале, полностью скрывающем их шляпки.
Сделать каркас прочнее можно за счёт предварительной обработки сочленяемой поверхности брусков слоем столярного клея, производимой непосредственно перед их креплением. После соединения промазанных клеем заготовок последние надёжно фиксируется струбцинами, снимаемыми сразу же после высыхания клеящего состава. Ножки конструкции могут быть изготовлены из брусков того же сечения, что и заготовки для каркаса (50х50 мм).

Конструкция стола должна прочной и жесткой

Форма ножек выбирается исходя из того, чтобы они обеспечивали максимальную площадь опоры каркасной части основания и имели форму, сужающуюся в сторону полового настила. На одной из таких ножек впоследствии размещаются элементы управления включением и выключением дисковой пилы, дублирующие расположенные на её корпусе кнопки.

Дополнительно повысить жёсткость и устойчивость всей конструкции вам удастся с помощью комплекта стальных уголков, монтируемых в зоне её стыковых сочленений. Для их закрепления рекомендуется применять стандартные болты с шайбами, которые желательно установить шляпками наружу.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Часто возникающие вопросы

Какой должна быть высота стола?

Это индивидуальный показатель, у каждого мастера он разный. Средняя высота составляет 1 м, но это значение является рекомендуемым, а не строгим требованием.

Можно ли сделать стол со столярным щитом?

Да, вы можете, это хороший выбор материала, но вам нужно убедиться, что столешница плоская. Оптимальный вариант – обработка на широком строгальном станке или фрезе с соответствующим оборудованием.

Нужно ли делать мобильный упор?

Да, это важно. В противном случае не получится регулировать глубину или высоту пазов, четвертей и другие варианты обработки заготовок при изготовлении разных видов погонажных изделий;

Какой должна быть высота упора?

Какой должна быть высота упора?

Как правило, высота вертикальной планки ограничивается 20-25 см, это позволяет сделать акцент менее высоким. Вылет фрезы редко превышает 6-7 см, а остальная высота нужна только для придания жесткости и фиксации дополнительных приспособлений — хомутов, дополнительных нахлестов и т.п.

Можно ли обойтись обычными ножками, соединенными царь-ремнем в качестве основы?

Да можно.Также некоторые пользователи устанавливают столешницу на деревообрабатывающие козлы и вполне успешно используют ее по прямому назначению. Здесь имеют значение неподвижность и устойчивость основания, а дизайн и внешний вид выбираются по желанию владельца.
